Cremaliera Modul 4 40X40x1000mm otel
- Cod
- CR31100
Cremaliera Modul 4 40X40x1000mm otel de calitate superioara, la pret avantajos, disponibila in stoc sau la comanda!
Preț la cerere
Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.
Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă
Documente tehnice
Specificații tehnice
| Modul | 4 |
|---|---|
| Pas între dinți | 12,5664 mm |
| Lungime | 1.000 mm |
| Greutate buc | 11,1 kg |
| Material | otel |
| Lățime × înălțime | 40x40mm |
| Unitate de măsură | buc |
Cote
Dimensiunile din vizualizarea 3D, în milimetri, fiecare cu sursa ei.
| Dimensiune | Valoare | Sursa |
|---|---|---|
| Modul, unghi de angrenareCatalog cremaliera 1000 mm aLL industriaL Fv.pdf | 4, 20° | Catalog cremaliera 1000 mm aLL industriaL Fv.pdf |
| Lungime totalăCatalog cremaliera 1000 mm aLL industriaL Fv.pdf, m 4 | 1005,31 | Catalog cremaliera 1000 mm aLL industriaL Fv.pdf, m 4 |
| Număr de dinți × pasCatalog cremaliera 1000 mm aLL industriaL Fv.pdf, m 4 | 80 × 12,57 | Catalog cremaliera 1000 mm aLL industriaL Fv.pdf, m 4 |
| Secțiune (înălțime × lățime)Catalog cremaliera 1000 mm aLL industriaL Fv.pdf, m 4 | 40 × 40 | Catalog cremaliera 1000 mm aLL industriaL Fv.pdf, m 4 |
| Înălțimea liniei de divizareCatalog cremaliera 1000 mm aLL industriaL Fv.pdf, m 4 | 36 | Catalog cremaliera 1000 mm aLL industriaL Fv.pdf, m 4 |
| Joc maxim la îmbinareCatalog cremaliera 1000 mm aLL industriaL Fv.pdf, m 4 | 0,8 | Catalog cremaliera 1000 mm aLL industriaL Fv.pdf, m 4 |
| Dinte: cap / picior / grosime pe linia de divizareISO 53calculat | 4 / 5 / 6,28 | ISO 53calculat |
Variante: Cremaliera standard
| Cod | Denumire | Greutate buc | Lățime × înălțime | Lungime | Modul | Pas între dinți | Preț fără TVA | Disponibilitate |
|---|---|---|---|---|---|---|---|---|
| CR39100 | Cremaliera M8 80X80x1000mm otelCR39100 | 45 kg | 80x80mm | 1.000 mm | 8 | 25,1328 mm | La cerere | |
| CR39200 | Cremaliera Modul 8 80X80x2000mm otelCR39200 | 90 kg | 80x80mm | 2.000 mm | 8 | 25,1328 mm | La cerere | |
| CR39050 | Cremaliera M8 80X80x500mm otelCR39050 | 22,4 kg | 80x80mm | 500 mm | 8 | 25,1328 mm | La cerere | |
| CR26100 | Cremaliera Modul 1 15X15x1000mm otelCR26100 | 1,5 kg | 15x15mm | 1.000 mm | 1 | 3,1416 mm | La cerere | |
| CR26200 | Cremaliera Modul 1 15X15x2000mm otelCR26200 | 3,1 kg | 15x15mm | 2.000 mm | 1 | 3,1416 mm | La cerere | |
| CR26300 | Cremaliera Modul 1 15X15x3000mm otelCR26300 | 4,9 kg | 15x15mm | 3.000 mm | 1 | 3,1416 mm | La cerere | |
| CR26050 | Cremaliera Modul 1 15X15x500mm otelCR26050 | 0,82 kg | 15x15mm | 500 mm | 1 | 3,1416 mm | La cerere | |
| CR27100 | Cremaliera Modul 1.5 17X17x1000mm otelCR27100 | 2 kg | 17x17mm | 1.000 mm | 1,5 | 4,7124 mm | La cerere | |
| CR27200 | Cremaliera Modul 1.5 17X17x2000mm otelCR27200 | 4 kg | 17x17mm | 2.000 mm | 1,5 | 4,7124 mm | La cerere | |
| CR27300 | Cremaliera Modul 1.5 17X17x3000mm otelCR27300 | 6,1 kg | 17x17mm | 3.000 mm | 1,5 | 4,7124 mm | La cerere | |
| CR27050 | Cremaliera Modul 1.5 17X17x500mm otelCR27050 | 1 kg | 17x17mm | 500 mm | 1,5 | 4,7124 mm | La cerere | |
| CR28100 | Cremaliera Modul 2 20X20x1000mm otelCR28100 | 2,7 kg | 20x20mm | 1.000 mm | 2 | 6,2832 mm | La cerere | |
| CR28200 | Cremaliera Modul 2 20X20x2000mm otelCR28200 | 5,4 kg | 20x20mm | 2.000 mm | 2 | 6,2832 mm | La cerere | |
| CR28300 | Cremaliera Modul 2 20X20x3000mm otelCR28300 | 8,4 kg | 20x20mm | 3.000 mm | 2 | 6,2832 mm | La cerere | |
| CR28050 | Cremaliera Modul 2 20X20x500mm otelCR28050 | 1,41 kg | 20x20mm | 500 mm | 2 | 6,2832 mm | La cerere | |
| CR29100 | Cremaliera Modul 2.5 25X25x1000mm otelCR29100 | 4,3 kg | 25x25mm | 1.000 mm | 2,5 | 7,854 mm | La cerere | |
| CR29200 | Cremaliera Modul 2.5 25X25x2000mm otelCR29200 | 8,6 kg | 25x25mm | 2.000 mm | 2,5 | 7,854 mm | La cerere | |
| CR29300 | Cremaliera Modul 2.5 25X25x3000mm otelCR29300 | 13 kg | 25x25mm | 3.000 mm | 2,5 | 7,854 mm | La cerere | |
| CR29050 | Cremaliera Modul 2.5 25X25x500mm otelCR29050 | 2,1 kg | 25x25mm | 500 mm | 2,5 | 7,854 mm | La cerere | |
| CR30100 | Cremaliera Modul 3 30X30x1000mm otelCR30100 | 6,3 kg | 30x30mm | 1.000 mm | 3 | 9,4248 mm | La cerere | |
| CR30200 | Cremaliera Modul 3 30X30x2000mm otelCR30200 | 12,5 kg | 30x30mm | 2.000 mm | 3 | 9,4248 mm | La cerere | |
| CR30300 | Cremaliera Modul 3 30X30x3000mm otelCR30300 | 18,6 kg | 30x30mm | 3.000 mm | 3 | 9,4248 mm | La cerere | |
| CR30050 | Cremaliera Modul 3 30X30x500mm otelCR30050 | 3,1 kg | 30x30mm | 500 mm | 3 | 9,4248 mm | La cerere | |
| CR31100 | Cremaliera Modul 4 40X40x1000mm otelProdusul afișatCR31100 | 11,1 kg | 40x40mm | 1.000 mm | 4 | 12,5664 mm | La cerere | |
| CR31200 | Cremaliera Modul 4 40X40x2000mm otelCR31200 | 22 kg | 40x40mm | 2.000 mm | 4 | 12,5664 mm | La cerere | |
| CR31300 | Cremaliera Modul 4 40X40x3000mm otelCR31300 | 31,3 kg | 40x40mm | 3.000 mm | 4 | 12,5664 mm | La cerere | |
| CR31050 | Cremaliera Modul 4 40X40x500mm otelCR31050 | 5,5 kg | 40x40mm | 500 mm | 4 | 12,5664 mm | La cerere | |
| CR32100 | Cremaliera Modul 5 50X50x1000mm otelCR32100 | 17,5 kg | 50x50mm | 1.000 mm | 5 | 15,708 mm | La cerere | |
| CR32200 | Cremaliera Modul 5 50X50x2000mm otelCR32200 | 34,6 kg | 50x50mm | 2.000 mm | 5 | 15,708 mm | La cerere | |
| CR32300 | Cremaliera Modul 5 50X50x3000mm otelCR32300 | 52 kg | 50x50mm | 3.000 mm | 5 | 15,708 mm | La cerere | |
| CR32050 | Cremaliera Modul 5 50X50x500mm otelCR32050 | 8,3 kg | 50x50mm | 500 mm | 5 | 15,708 mm | La cerere | |
| CR34100 | Cremaliera Modul 6 60X60x1000mm otelCR34100 | 25 kg | 60x60mm | 1.000 mm | 6 | 18,8496 mm | La cerere | |
| CR34200 | Cremaliera Modul 6 60X60x2000mm otelCR34200 | 51 kg | 60x60mm | 2.000 mm | 6 | 18,8496 mm | La cerere | |
| CR34300 | Cremaliera Modul 6 60X60x3000mm otelCR34300 | 72,9 kg | 60x60mm | 3.000 mm | 6 | 18,8496 mm | La cerere | |
| CR34050 | Cremaliera Modul 6 60X60x500mm otelCR34050 | 12,65 kg | 60x60mm | 500 mm | 6 | 18,8496 mm | La cerere | |

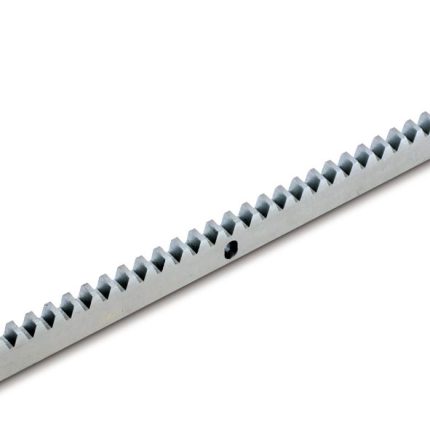

| CRE3012 | Cremaliera pentru porti Modul 4 30x12x1004mm otelCRE3012 | 2,35 kg | 30x12mm | 1.004 mm | 4 | 12,5664 mm | La cerere |
Cremaliera Modul 4 40X40x1000mm otel
Cremaliera Modul 4 40x40x1000mm este componenta definitorie pentru utilajele care manipulează sarcini extreme. Când aplicația dumneavoastră depășește capacitățile Modulului 3, trecerea la secțiunea masivă de 40x40mm este pasul necesar pentru a asigura siguranța și fiabilitatea transmisiei.
Cu o greutate de 11 kg per metru liniar, această cremalieră este construită pentru a rezista la forțele de torsiune generate de reductoarele industriale mari, fiind standardul în industria grea, minerit și construcții metalice.
Fișă Tehnică Detaliată Cremaliera Modul 4 40X40x1000mm otel
Caracteristică | Specificație |
Tip Produs | Cremalieră de Mare Putere (High Load) |
Modul (M) | Modul 4 |
Secțiune (L x H) | 40mm x 40mm |
Lungime Segment | 1000mm (1 metru) |
Pasul Danturii | 12.5664 mm ($4 \times \pi$) |
Număr Dinți | ~80 |
Greutate | 11.1 kg |
Material | Oțel C45 (Rezistență la oboseală) |
De ce Modulul 4 este "Categoria Grea" a Transmisiilor?
1. Rezistență Extremă la Încovoiere
Diferența dintre Modul 3 (30x30mm) și Modul 4 (40x40mm) este masivă. Secțiunea transversală aproape se dublează în volumul de material, ceea ce înseamnă că această cremalieră nu se va deforma (flamba) nici sub presiunea unor sarcini de câteva tone. Poate fi montată cu suporți mai rari, fără a compromite liniaritatea.
2. Dantură Masivă pentru Medii Agresive
Pasul de 12.56 mm creează dinți foarte mari și adânci.
- Avantaj: Într-o carieră de piatră, oțelărie sau un atelier de sudură, praful fin și reziduurile pot bloca dinții mărunți. Dantura Modulului 4 este suficient de spațioasă pentru a "auto-curăța" murdăria și rezistă la lovituri mecanice directe care ar distruge modulele mai mici.
3. Stabilitate și Inerție
Greutatea de 11 kg ancorează utilajul. Într-un sistem dinamic, masa cremalierei ajută la amortizarea vibrațiilor de joasă frecvență, protejând motoarele și structura mașinii de șocurile operaționale.
Aplicații Industriale Specifice Cremaliera Modul 4 40X40x1000mm otel
Această cremalieră este supradimensionată pentru hobby; este strict pentru industrie:
- Macarale și Poduri Rulante: Translația grinzilor principale pe distanțe lungi.
- Porți Industriale Gigant: Porți de acces pentru locomotive, hangare de aviație sau intrări securizate în penitenciare/baze militare (sarcini de 3000kg+).
- Ascensoare de Șantier: Sistemul de urcare/coborâre pentru nacelele care transportă materiale și muncitori la înălțime.
- Prese Hidraulice: Sisteme de ghidaj și sincronizare a platanelor.
Recomandări de Instalare și Mentenanță Cremaliera Modul 4 40X40x1000mm otel
- Pinionul: Utilizați obligatoriu pinioane Modul 4 tratate termic (călite). Forța transmisă este atât de mare încât un pinion netratat se va uza prematur.
- Fixarea: Necesită șuruburi solide (M10 sau M12). Datorită secțiunii de 40mm, aveți suficient material pentru a realiza o prindere extrem de sigură.
- Lubrifiere: La acest nivel de presiune de contact, lipsa vaselinei duce la supraîncălzire și uzură rapidă. Implementați un program strict de gresare.
