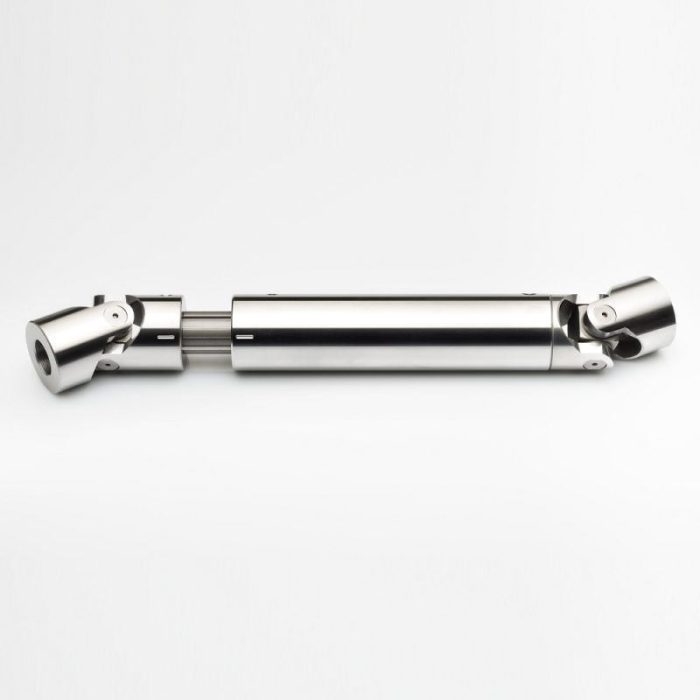

Cuplaj cardanic GA-GBA

Cod
GA-GBA

Cuplaj cardanic GA-GBA de calitate superioara, la preturi competitive, disponibile in stoc sau la comanda!

Preț la cerere

Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.

Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă

Sau sunați: 0746 556 600

Documente tehnice

Cuplaj cardanic GA-GBA

Cuplaje cardanice din seria G - H

Cuplajele cardanice din seria "G" sunt echipate cu bucșe glisante, în timp ce îmbinări cardanice din seria "H" au rulmenți cu role.

  • - Cu bucșe glisante, seria «G», se produce 2 versiuni de îmbinări cardanice:
  • - Cuplaj cardanic tip G corespund standardelor DIN 808.
  • - Cuplaj cardanic tip GB corespunde standardelor DIN 808/7551.
  • - Cu rulmenți cu rol cu ​​ac, seria «H», se produce 2 versiuni de articulații cardanice:

Îmbinarea cardanică tip H corespondență standardelor DIN 808 .

Îmbinarea tip HB corespunzătoare cardului standardelor DIN 808/7551.

Toate versiunile de cuplaje cardanice sunt compuse din două semi-îmbinări care se termină cu o furcă și un miez central în formă de cruce.

Patru bucșe glisanterezistente la uzură (seria G) sau rulmenți cu rol cu ​​ac (seria H - viteză mare) sunt interpuse între știfturile păianjenului și găurile furcii .

În seria G, cuplajele cardanice sunt lubrifiate la sfârșitul ciclului nostru de producție într-o baie de ulei.

În seria H (viteză mare cu rulmenți cu rol cu ​​ac) nu există lubrifiere sau întreținere. Rulmenții montați sunt lubrifiați pe viață.

Îmbinările cardanice din seria G sunt folosite pentru viteze medii și acolo unde există sarcini de șoc.

Pentru viteze mari și cupluri relativ mici, se recomandă tipuri de îmbinări universale cu rulmenți cu ace (H - HB).

Ambele versiuni oferă eficiență ridicată, funcționare silențioasă, coeficient scăzut de frecare și prețuri avantajoase.

Toate suprafețele de contact sunt tratate și măcinate.

Unghiul maxim de lucru este de 45° pentru cuplaj cardanice universale universale cu o singură îmbinare și 90° pentru îmbinări universale articulație dublă.

Numărul maxim de rotații este de 1000 / min pentru seria G, în timp ce seria H poate atinge4000 rpm

Transmisiile cardan extensibile sunt produse pentru toate versiunile.
