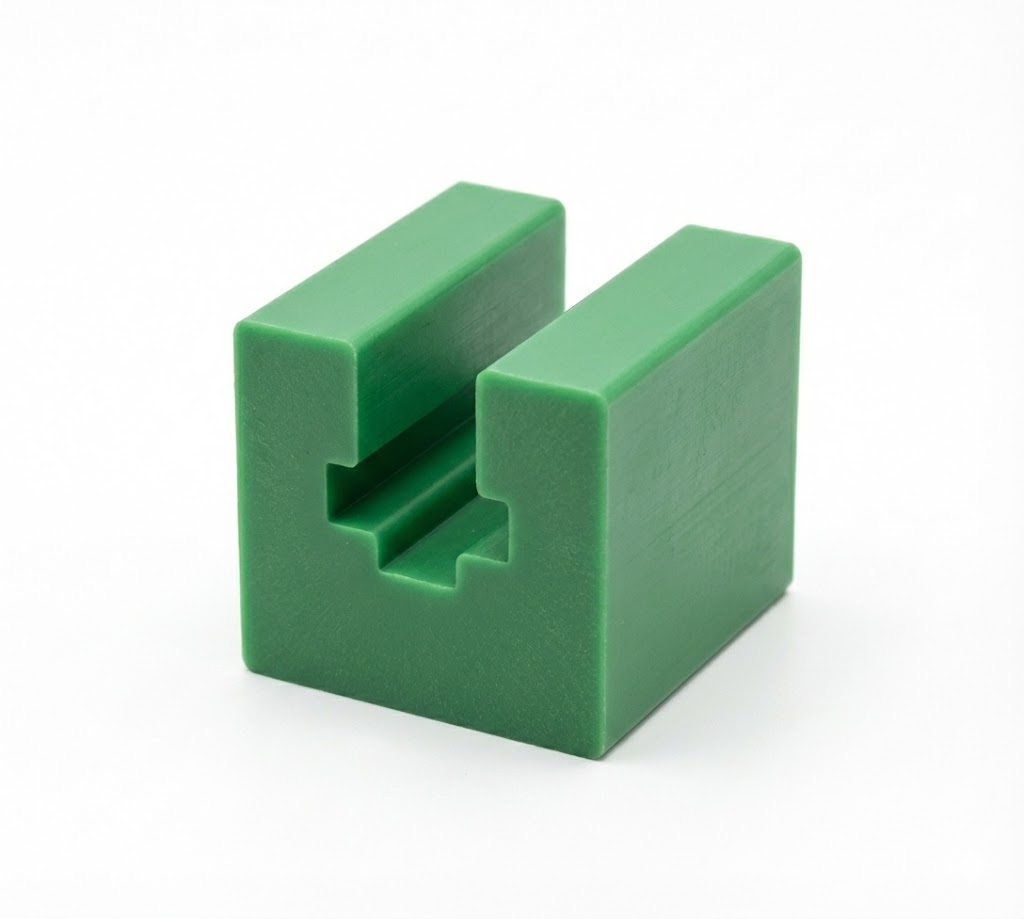

Ghidaje Lanț Gall Profil 1BL – Performanță Tehnică și Durabilitate
Profilele de tip 1BL reprezintă soluția de top în cadrul categoriei de ghidaje lanț Gall pentru asigurarea unei culisări precise și silențioase. Acestea sunt proiectate pentru a ghida rolele și a susține eclisele, fiind componente critice în sistemele complexe de transmisii mecanice unde stabilitatea laterală a unui lanț Gall este esențială.
Caracteristici Tehnice ale Materialului
Ghidajele noastre sunt fabricate din polietilenă de înaltă densitate, oferind proprietăți mecanice de excepție pentru mediul industrial:
- Material: PE-UHMW – Polietilenă cu greutate moleculară ultra-înaltă (peste 1.000.000 p.m.).
- Lungime Standard: 2 metri (la cerere se pot furniza lungimi mai mari).
- Culoare: Verde.
- Greutate specifică: 0,945 g/cm³.
- Coeficient de frecare dinamic: 0,2 (la P = 0,05 N/mm² – V = 0,6 m/s – T = 40°C).
- Temperatură de utilizare: Interval larg, între -70°C și +65°C.
- Dilatare termică liniară: 2 mm pentru fiecare 10°C, începând de la temperatura ambientală de 20°C.
Tabel Dimensional Complet – Profil 1BL
Identificați mai jos codul de produs corespunzător nevoilor dumneavoastră, în funcție de dimensiunea lanțului și cotele de montaj necesare.
| Cod Produs | Tip Lanț (Inch) | Cod ISO | B (Lățime) | H (Înălțime) | b (Canal) | b1 (mm) | h (Adâncime) | h1 (mm) |
| S1BL025 | 3/8″ x 7/32″ | 06-B1 | 20 | 25 | 9.3 | 6.6 | 5.6 | 8.7 |
| S1BL130 | 1/2″ x 5/16″ | 08-B1 | 24 | 30 | 12.8 | 8.7 | 7.6 | 11.5 |
| S1BL235 | 5/8″ x 3/8″ | 10-B1 | 30 | 35 | 15.4 | 10.4 | 9.5 | 13.5 |
| S1BL335 | 3/4″ x 7/16″ | 12-B1 | 40 | 35 | 16.9 | 12.3 | 11.5 | 15.9 |
| S1BL440 | 1″ x 17.02mm | 16-B1 | 40 | 45 | 24.4 | 16.1 | 16.1 | 25.7 |
| S1BL550 | 1″ 1/4 x 3/4″ | 20-B1 | 50 | 50 | 27.5 | 19.3 | 19.4 | 29.3 |
| S1BL660 | 1″ 1/2 x 1″ | 24-B1 | 60 | 60 | 36.5 | 25.7 | 25.2 | 38.2 |
| S1BL770 | 1″ 3/4 x 1″ 1/4 | 28-B1 | 60 | 70 | 41.5 | 28.3 | 30.8 | 46.9 |
| S1BL875 | 2″ x 1″ 1/4 | 32-B1 | 70 | 75 | 44.5 | 29.6 | 30.8 | 47.3 |
Notă: Toate cotele din tabel sunt exprimate în mm.
Avantajele Utilizării Ghidajului Profil 1BL
Alegerea acestui profil oferă o protecție superioară sistemului de transmisie prin canalul său precis (b) și pragurile de așezare (h1). Această configurație permite lanțului să ruleze fără efort lateral, reducând tensiunea asupra elementelor de antrenare și prelungind intervalele de service.
