Lanțuri Gall Oțel ISO | Standard European Seria B (DIN 8187)
Lanțurile de transmisie cu role din Oțel ISO sunt esența fiabilității mecanice, fiind concepute special pentru a satisface standardele riguroase ISO 606 și DIN 8187 (Seria B Europeană). Aceste lanțuri industriale din oțel, cunoscute și ca lanțuri Gall, sunt elementul cheie pentru transmiterea eficientă a puterii în utilaje grele, sisteme de transportoare și mașini-unelte.
Gama noastră completă, care include variante Simplu (1 rând), Dublu (2 rânduri) și Triplu (3 rânduri) (de la 4B la 32B), este proiectată pentru a asigura o durată de viață extinsă, rezistență la uzură, și performanță maximă sub sarcină mare.
Navigare rapidă pe subcategorii (Selectați pasul dorit): Pentru specificații detaliate și produse dedicate, accesați paginile specifice fiecărui pas: 04B (6mm) | 05B (8mm) | 06B (9.525mm) | 081 (12.7mm îngust) | 083 (12.7mm) | 085 (12.7mm) | 08B (12.7mm) | 10B (15.875mm) | 12B (19.05mm) | 16B (25.4mm) | 20B (31.75mm) | 24B (38.1mm) | 28B (44.45mm) | 32B (50.8mm)
1. Calitate Premium și Avantaje Tehnice Seria B
Alegerea standardului european Seria B (DIN 8187) este vitală pentru performanță și siguranță, oferind avantaje clare datorită construcției sale superioare:
- Construcție Internă (Durabilitate 2X-3X): Lanțurile noastre sunt fabricate cu bucșe solide și role solide forjate la rece. Spre deosebire de bucșele divizate, bucșele solide își mențin forma cilindrică sub sarcină, asigurând un contact uniform cu bolțul. Această precizie poate extinde durata de viață a lanțului cu 2x până la 3x față de lanțurile standard.
- Putere Scalabilă: Lanțurile sunt disponibile pe unul, două sau trei rânduri, permițând inginerilor să scaleze capacitatea de sarcină cu până la 32% în varianta Dublu/Triplu, fără a schimba pasul.
- Optimizare Anti-Oboseală: Toate componentele beneficiază de tratament termic avansat pentru rezistență sporită, iar plăcile laterale sunt tratate prin ecruisare cu alicate (Shot Peening), tehnici care cresc semnificativ rezistența la oboseală și șocuri mecanice.
- Pregătire de Funcționare: Lanțurile sunt pre-încărcate în faza de producție pentru a elimina elongația inițială. De asemenea, beneficiază de lubrifiere prin imersie la cald (Hot Dipping) pentru a asigura pătrunderea optimă a lubrifiantului în lagăre.
2. Tabel Tehnic Exhaustiv: Lanțuri Gall Oțel ISO (4B – 32B)
Vă punem la dispoziție toate datele tehnice necesare pentru selectarea precisă a lanțului în funcție de sarcină (Sarcina de Rupere Minima și Medie) și dimensiuni (Pasul, Lățimea Interioară, Diametrul Rolă).
Tabelul 1: Lanț Gall de Transmisie Oțel – Simplu (1 Rând)
| Tip Lanț | Cod ISO | Toli | P (mm) | W (mm) | D (mm) | d (mm) | T (mm) | C (mm) | Greutate (kg/m) | Sarcina minimă de rupere (N) | Sarcina medie de rupere (N) |

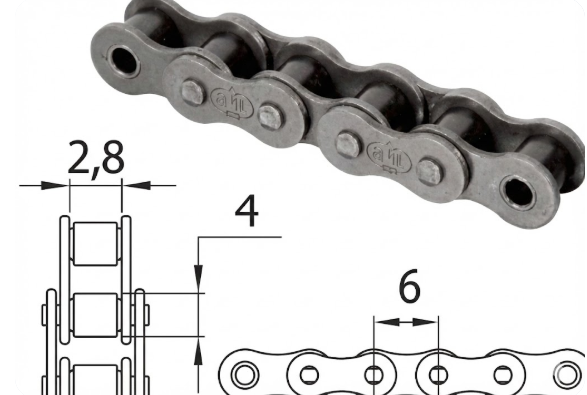

| 04B1 | 04B | 6 x 2,8 mm | 6.000 | 2.80 | 4.00 | 1.85 | 7.60 | 6.70 | 0.11 | 3000 | 3200 |
| 05B1 | 05B | 8 x 3 mm | 8.000 | 3.00 | 5.00 | 2.31 | 7.90 | 7.20 | 0.20 | 5000 | 5900 |
| 06B1 | 06B | 3/8” x 7/32” | 9.525 | 5.72 | 6.35 | 3.28 | 13.15 | 10.5 | 0.41 | 9000 | 10400 |
| 081B1 | 081 – 1 | 1/2” x 1/8” | 12.700 | 3.30 | 7.75 | 3.65 | 9.30 | 8.30 | 0.30 | 8036 | 8200 |
| 083B1 | 083 – 1 | 1/2” x 3/16” | 12.700 | 4.88 | 7.75 | 4.06 | 12.9 | 11.4 | 0.46 | 11600 | 12500 |
| 085B1 | 085 – 1 | 1/2” X 3/16” | 12.700 | 6.35 | 7.75 | 3.58 | 13.78 | 12.9 | 0.42 | 6600 | 6700 |
| 08B1 | 08B | 1/2” x 5/16” | 12.700 | 7.75 | 8.51 | 4.45 | 16.70 | 14.7 | 0.69 | 18000 | 19400 |
| 10B1 | 10B | 5/8” | 15.875 | 9.65 | 10.16 | 5.08 | 19.50 | 17.0 | 0.93 | 22400 | 27500 |
| 12B1 | 12B | 3/4” | 19.050 | 11.68 | 12.07 | 5.72 | 22.50 | 19.7 | 1.15 | 29000 | 32200 |
| 16B1 | 16B | 1” | 25.400 | 17.02 | 15.88 | 8.28 | 36.10 | 25.7 | 2.71 | 60000 | 72800 |
| 20B1 | 20 B | 1” 1/4 | 31.750 | 19.56 | 19.05 | 10.19 | 41.30 | 31.2 | 3.70 | 95000 | 106700 |
| 24B1 | 24 B | 1” 1/2 | 38.100 | 25.40 | 25.40 | 14.63 | 53.40 | 38.1 | 7.10 | 160000 | 178000 |
| 28B1 | 28B | 1” 3/4 | 44.450 | 30.99 | 27.94 | 15.90 | 65.10 | 44.4 | 8.50 | 200000 | 222000 |
| 32B1 | 32 B | 2” | 50.800 | 30.99 | 29.21 | 17.81 | 66.00 | 47.9 | 10.25 | 250000 | 277500 |
Tabelul 2: Lanț Gall de Transmisie Oțel – Dublu (2 Rânduri)
| Tip Lanț | Cod ISO | Toli | P (mm) | W (mm) | D (mm) | d (mm) | E (mm) | C (mm) | Greutate (kg/m) | Sarcina minimă de rupere (N) | Sarcina medie de rupere (N) |
| 05B2 | 05B | 8 x 3 mm | 8.000 | 3.00 | 5.00 | 2.31 | 5.64 | 19.70 | 0.33 | 7800 | 10200 |
| 06B2 | 06B | 3/8” x 7/32” | 9.525 | 5.72 | 6.35 | 3.28 | 10.24 | 23.40 | 0.77 | 16000 | 18700 |
| 08B2 | 08B | 1/2” x 5/16” | 12.700 | 7.75 | 8.51 | 4.45 | 13.92 | 30.10 | 1.34 | 33600 | 38800 |
| 10B2 | 10B | 5/8” | 15.875 | 9.65 | 10.16 | 5.08 | 16.59 | 36.10 | 1.84 | 44500 | 56200 |
| 12B2 | 12B | 3/4” | 19.050 | 11.68 | 12.07 | 5.72 | 19.46 | 42.40 | 2.50 | 57000 | 66100 |
| 16B2 | 16B | 1” | 25.400 | 17.02 | 15.88 | 8.28 | 28.88 | 68.00 | 5.42 | 118000 | 148000 |
| 20B2 | 20 B | 1” 1/4 | 31.750 | 19.56 | 19.05 | 10.19 | 36.45 | 77.80 | 7.20 | 170000 | 211200 |
| 24B2 | 24 B | 1” 1/2 | 38.100 | 25.40 | 25.40 | 14.63 | 48.46 | 101.80 | 14.10 | 280000 | 356000 |
| 28B2 | 28B | 1” 3/4 | 44.450 | 30.99 | 27.94 | 15.90 | 57.56 | 124.60 | 18.60 | 370000 | 406800 |
| 32B2 | 32 B | 2” | 50.800 | 30.99 | 29.21 | 17.81 | 58.55 | 124.60 | 21.00 | 450000 | 508500 |
Tabelul 3: Lanț Gall de Transmisie Oțel – Triplu (3 Rânduri)
| Tip Lanț | Cod ISO | Toli | P (mm) | W (mm) | D (mm) | d (mm) | E (mm) | C (mm) | Greutate (kg/m) | Sarcina minimă de rupere (N) | Sarcina medie de rupere (N) |
| 05B3 | 05B | 8 x 3 mm | 8.000 | 3.00 | 5.00 | 2.31 | 5.64 | 19.40 | 0.48 | 11100 | 13800 |
| 06B3 | 06B | 3/8” x 7/32” | 9.525 | 5.72 | 6.35 | 3.28 | 10.24 | 33.50 | 1.14 | 24500 | 30100 |
| 08B3 | 08B | 1/2” x 5/16” | 12.700 | 7.75 | 8.51 | 4.45 | 13.92 | 43.50 | 2.03 | 47200 | 57000 |
| 10B3 | 10B | 5/8” | 15.875 | 9.65 | 10.16 | 5.08 | 16.59 | 52.70 | 2.77 | 66700 | 84500 |
| 12B3 | 12B | 3/4” | 19.050 | 11.68 | 12.07 | 5.72 | 19.46 | 61.80 | 3.69 | 86700 | 94500 |
| 16B3 | 16B | 1” | 25.400 | 17.02 | 15.88 | 8.28 | 28.88 | 99.80 | 8.13 | 170000 | 215000 |
| 20B3 | 20 B | 1” 1/4 | 31.750 | 19.56 | 19.05 | 10.19 | 36.45 | 114.20 | 10.82 | 250000 | 290000 |
| 24B3 | 24 B | 1” 1/2 | 38.100 | 25.40 | 25.40 | 14.63 | 48.46 | 150.10 | 20.10 | 425000 | 534000 |
| 28B3 | 28B | 1” 3/4 | 44.450 | 30.99 | 27.94 | 15.90 | 57.56 | 185.10 | 26.20 | 560000 | 693000 |
| 32B3 | 32 B | 2” | 50.800 | 30.99 | 29.21 | 17.81 | 58.55 | 183.10 | 31.56 | 670000 | 775000 |
Notă: P = Pas; W = Lățime Interioară; D = Diametru Rolă; d = Diametru Bolț; T = Grosime Placă; C = Lățimea Peste Bolțuri; E = Distanță Centru-Centru (doar pentru lanțuri multiple).
3. Soluții Complementare și Accesorii
Pentru a garanta un sistem complet și optimizat, vă oferim componente esențiale și alternative de lanțuri specializate, toate compatibile cu seria B-Series:
3.1. Pinioane și Elemente de Ghidaj
- Pinioane Compatibile: Lanțurile din această gamă se potrivesc exclusiv cu pinioane pentru lant gall iso, asigurând transferul de putere fără alunecare.
- Ghidaje de Lanț: Utilizați ghidaj pentru lant gall til T și gama completă de ghidaje pentru lant gall iso pentru a reduce zgomotul și a prelungi durata de viață a lanțului.
3.2. Lanțuri Speciale (Coroziune & Manipulare)
Când mediul de lucru impune cerințe suplimentare (ex. umiditate, contact alimentar), alegeți din alternativele noastre dimensionale identice (ISO 606 Seria B):
- Anticorozive:
- Lanțuri gall din Inox: pentru rezistență chimică și aplicații de spălare intensivă.
- Lanțuri gall Nichelate: pentru protecție împotriva coroziunii ușoare și medii.
- Lanturi cu atasamente : pentru diferite aplicatii unde necesita conexiunea a mai multor tronsoane
Vă invităm să utilizați specificațiile tehnice detaliate și să ne contactați pentru soluții personalizate.
