Motor trifazat 0.12kW 1500rpm ax 9mm IEC56 | ax 11mm IEC63

Alege variantă de Motor trifazat 0.12kW 1400rpm și Accesorii:

21 de produse

Produsele din Motor trifazat 0.12kW 1500rpm ax 9mm IEC56 | ax 11mm IEC63
ImaginePreț (fără TVA)StocComandă sau ofertă
MET4 12 63B3 aLL

Motor electric trifazat 0.12kw 1400rpm 63 B3 aLL

MET4 12 63B3 aLL

B3 · 11 mm · Gabarit IEC 63

B31163
Preț la cerere
MET4 12 63B3 IE2 aLL

Motor electric trifazat 0.12kw 1400rpm 63 B3 IE2 aLL

MET4 12 63B3 IE2 aLL

B3 · 11 mm · Gabarit IEC 63

B31163
Preț la cerere
MET4 12 63B5 IE2 aLL

Motor electric trifazat 0.12kw 1400rpm 63 B5 IE2 aLL

MET4 12 63B5 IE2 aLL

B5 · 11 mm · Gabarit IEC 63 · 140 mm

B51163140
Preț la cerere
MET4 12 63B14 IE2 aLL

Motor electric trifazat 0.12kw 1400rpm 63 B14 IE2 aLL

MET4 12 63B14 IE2 aLL

B14 · 11 mm · Gabarit IEC 63 · 90 mm

B14116390
Preț la cerere
MET4 12 63B3

Motor electric trifazat 0.12kw 1400rpm 63 B3

MET4 12 63B3

B3 · 11 mm · Gabarit IEC 63

B31163
Preț la cerere
MET4 12 63B5

Motor electric trifazat 0.12kw 1400rpm 63 B5

MET4 12 63B5

B5 · 11 mm · Gabarit IEC 63 · 140 mm

B51163140
Preț la cerere
MET4 12 63B14

Motor electric trifazat 0.12kw 1400rpm 63 B14

MET4 12 63B14

B14 · 11 mm · Gabarit IEC 63 · 90 mm

B14116390
Preț la cerere
MET4 12 56B3 aLL

Motor electric trifazat 0.12kw 1400rpm 56 B3 aLL

MET4 12 56B3 aLL

B3 · 9 mm · Gabarit IEC 56

B3956
Preț la cerere
MET4 12 56B5 aLL

Motor electric trifazat 0.12kw 1400rpm 56 B5 aLL

MET4 12 56B5 aLL

B5 · 9 mm · Gabarit IEC 56 · 120 mm

B5956120
Preț la cerere
MET4 12 56B14 aLL

Motor electric trifazat 0.12kw 1400rpm 56 B14 aLL

MET4 12 56B14 aLL

B14 · 9 mm · Gabarit IEC 56 · 80 mm

B1495680
Preț la cerere
MET4 12 56B3

Motor electric trifazat 0.12kw 1400rpm 56 B3

MET4 12 56B3

B3 · 9 mm · Gabarit IEC 56

B3956
Preț la cerere
MET4 12 56B5

Motor electric trifazat 0.12kw 1400rpm 56 B5

MET4 12 56B5

B5 · 9 mm · Gabarit IEC 56 · 120 mm

B5956120
Preț la cerere
MET4 12 56B14

Motor electric trifazat 0.12kw 1400rpm 56 B14

MET4 12 56B14

B14 · 9 mm · Gabarit IEC 56 · 80 mm

B1495680
Preț la cerere
FM63B5 aLL

Flansa motor electric 63 B5 aLL

FM63B5 aLL

B5 · 11 mm · Gabarit IEC 63 · 140 mm

B51163140
Preț la cerere
FM63B14 aLL

Flansa motor electric 63 B14 aLL

FM63B14 aLL

B14 · 11 mm · Gabarit IEC 63 · 90 mm

B14116390
Preț la cerere
B5IEC63A

Flansa motor electric B5 IEC63

B5IEC63A

B5 · 11 mm · Gabarit IEC 63 · 140 mm

B51163140
Preț la cerere
B14IEC63A

Flansa motor electric B14 IEC63

B14IEC63A

B14 · 11 mm · Gabarit IEC 63 · 90 mm

B14116390
Preț la cerere
FM56B5 aLL

Flansa motor electric 56 B5 aLL

FM56B5 aLL

B5 · 9 mm · Gabarit IEC 56 · 120 mm

B5956120
Preț la cerere
FM56B14 aLL

Flansa motor electric 56 B14 aLL

FM56B14 aLL

B14 · 9 mm · Gabarit IEC 56 · 80 mm

B1495680
Preț la cerere
B5IEC56A

Flansa motor electric B5 IEC56

B5IEC56A

B5 · 9 mm · Gabarit IEC 56 · 120 mm

B5956120
Preț la cerere
B14IEC56A

Flansa motor electric B14 IEC56

B14IEC56A

B14 · 9 mm · Gabarit IEC 56 · 80 mm

B1495680
Preț la cerere

Specificatii motor trifazat 0.12kW 1500rpm ax 9mm IEC56



Date electrice

Putere nominală motor

0,12 kW (120W)

Turație nominală motor

1375 rpm 50Hz
1650 rpm 60Hz

Turație sincronă motor

1500 rpm (4 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

230 VΔ/50Hz
400 VY/50Hz
265 VΔ/60Hz
460 VY/60Hz

Cuplu nominal motor

0,83 Nm (Mn)

Curent nominal motor

0,84 A (VΔ/50Hz)
0,48 A (VY/50Hz)

Curent pornire motor

3,6 xIn

Cuplu pornire motor

3,3 xMn

Cuplu maxim motor

3,2 xMn

Pornire

D.O.L.

Clasă eficiență

IE2-IE4+ in functie de producator

Randament

59,1% - 100% sarcină (50Hz)
57,5% - 75% sarcină (50Hz)
51,4% - 50% sarcină (50Hz)

Factor de putere cosφ

0,61 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC/PAM 56
B3 (Talpa) - talpi modulare
B5 (Flansa Mare)
B14 (Flansa Mica)
*Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica)

Greutate / Material carcasă

3,9 kg / Aluminiu

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1-S3+

Direcție rotație

Bidirecțional

Intrare cablu

1-M16x1,5 + 1-M12x1,5

Standarde

IEC/DIN/ISO/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Da

Vopsire

7030 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 63 dB(A)
LwA 72 dB(A)

Moment de inerție

0,00029 Kgm²

Tip rulmenți

NSK

Rulment parte antrenare DE

6201-ZZ-C3

Rulment parte neantrenare NDE

6201-ZZ-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

viață / viață

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

Dimensiuni motor cu talpă B3 IEC56

Dimensiune ax (diametru x lungime)

Ø9 mm (pană 3 0/-0.03 / 7.2 0/-0.1 mm) x 20±0.26 mm lungime utilă

Lungime totală (L)

(195) mm total cu ax / 71 mm + 36±1.5 mm între găuri talpă

Distanță găuri flanșă

B3 fără flanșă - talpă 90 mm / 112 mm / găuri Ø6 mm / înălțime ax 56 0/-0.5 mm

Tip prindere

B3 - cu talpă, fără flanșă

Înălțime totală cu cutie borne

(Ø110) mm corp / (150) mm înălțime totală cu cutie / 83 mm cutie borne

Intrare cablu cutie borne

1 x M16x1.5

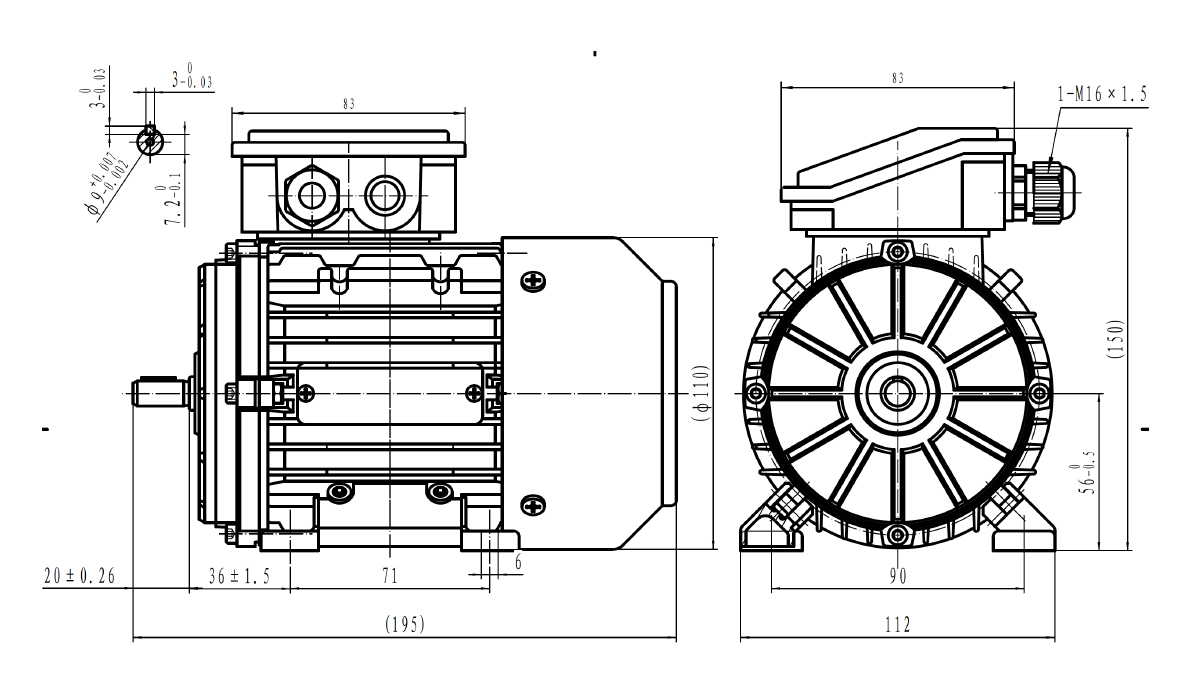

Dimensiuni motor trifazat 0.12kW 1500rpm 4 poli ax 9mm IEC 56 cu talpă B3

Dimensiuni motor cu flanșă mare B5 IEC56

Dimensiune ax (diametru x lungime)

Ø9 mm (pană 3 mm / 10.2 x 7.2 mm) x 20 mm lungime utilă / 3 mm guler

Lungime totală (L)

196 mm

Distanță găuri flanșă

Ø120 mm exterior / centrare Ø80 mm / Ø100 mm PCD / 4 x Ø7 (4-Ø7)

Tip prindere

B5 - cu flanșă mare, fără talpă

Înălțime totală cu cutie borne

Ø117 mm corp / 100 mm înălțime până la ax + 94 mm cutie borne

Intrare cablu cutie borne

1 x M6x1.5

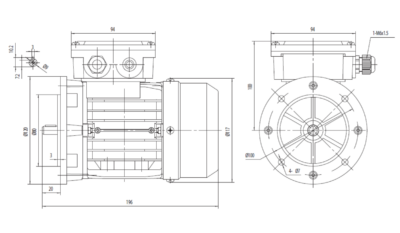

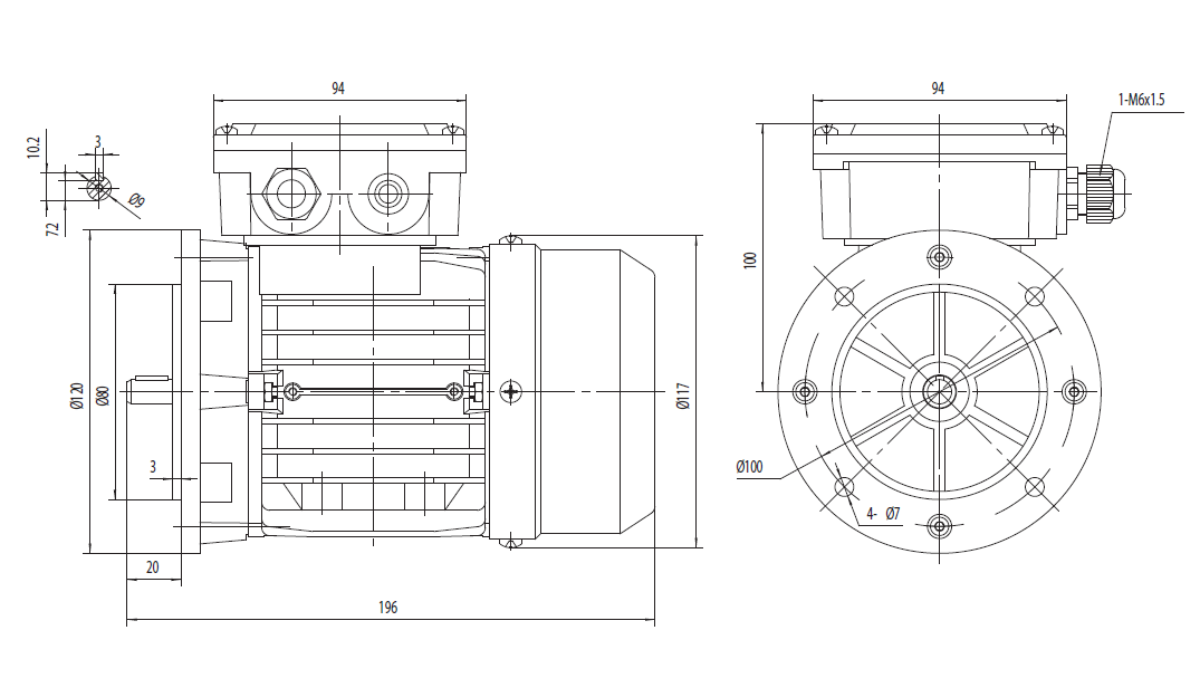

Dimensiuni motor trifazat 0.12kW 1500rpm 4 poli ax 9mm IEC56 cu flanșă mare B5

Dimensiuni motor cu flanșă mică B14 IEC56

Dimensiune ax (diametru x lungime)

Ø9 mm x 20 mm lungime utilă (Ø8 secțiune pană / pană 3 mm / 10.2 mm / 7.2 mm / 25 mm umăr)

Lungime totală (L)

196 mm

Distanță găuri flanșă

Ø80 mm exterior / centrare Ø50 mm / Ø65 mm PCD / 8xM5-45° (8-M5 pe 45°)

Tip prindere

B14 - cu flanșă mica

Înălțime totală cu cutie borne

Ø117 mm corp / 100 mm înălțime până la capac / cutie borne 94 mm lățime / 12 mm capac

Intrare cablu cutie borne

1-M16x1.5

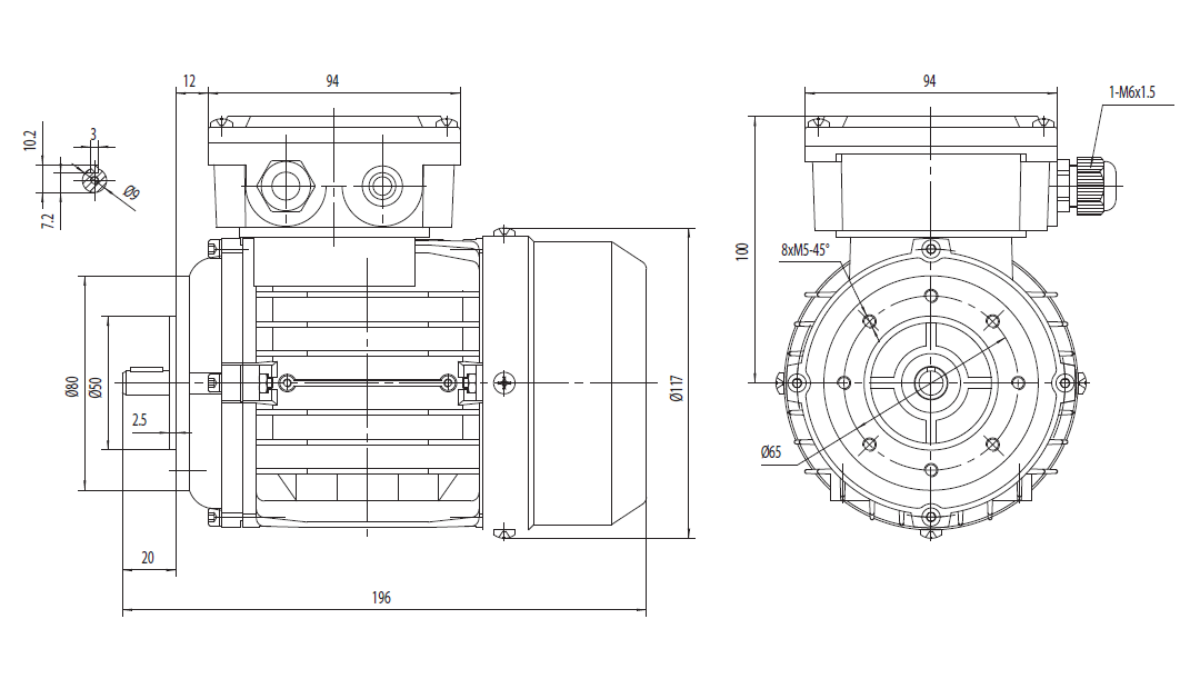

Dimensiuni motor trifazat 0.12kW 1500rpm 4 poli ax 9mm IEC56 cu flanșă mică B14

Motorul electric trifazat 0,12 kW 1400 rpm IEC 56 este proiectat pentru aplicații cu sarcini reduse și funcționare continuă. Turația de 1400 rpm asigură un echilibru optim între cuplu, stabilitate și eficiență energetică, fiind potrivită pentru acționarea pompelor de mic debit, ventilatoarelor, transportoarelor ușoare și sistemelor automatizate. Gabaritul standardizat IEC 56 și axul cu diametrul de 9 mm permit integrarea rapidă cu reductoare de turație, transmisii mecanice și alte echipamente industriale standard. Bobinajul din cupru, carcasa din aluminiu și protecția IP55 contribuie la o exploatare fiabilă în medii industriale, comerciale și agricole.

Specificatii motor trifazat 0.12kW 1500rpm ax 11mm - IEC63

Date electrice

Putere nominală

0,12 kW (120W)

Turație nominală

1390 rpm la 50Hz / 1670 rpm la 60Hz

Turație sincronă / Poli

1500 rpm / 4 poli

Frecvență nominală

50 Hz

Tensiune nominală (±10%)

230V Δ / 50Hz, 400V Y / 50Hz
265V Δ / 60Hz, 460V Y / 60Hz

Cuplu nominal (Mn)

0,82 Nm

Curent nominal

0,85 A (Δ/50Hz) / 0,49 A (Y/50Hz)

Curent pornire / Cuplu pornire / Cuplu maxim

6 x In / 2,2 x Mn / 2,4 x Mn

Pornire / Clasă eficiență / Randament

D.O.L. / IE2 - IE3 in functie de producator
58,5% - 100% sarcină / 54,3% - 75% / 45,6% - 50% (50Hz)

Factor de putere cosφ

0,61 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC63
B3 (Talpă) - talpi modulare
B5 (Flanșă Mare), B14 (Flanșă Mică)
*Optional B35 (Talpă + Flanșă Mare) sau B34 (Talpă + Flanșă Mică)

Greutate / Material carcasă

3,9 kg / Aluminiu

Grad protecție / Răcire

IP55 / IC411 *Optional până la IP67

Tropicalizare / Clasă vibrații / Serviciu

Da / A / S1-S3+

Direcție rotație / Picioare detașabile / Vopsire

Bidirecțional / Da / 7030 - C2 standard

Intrare cablu / Protecții termice / Clasă izolație

1 x M16x1.5 / PTC 120°C / F *Optional clasă mai mare

Standarde / Condiții amplasare

IEC 60034-1, IEC/DIN/ISO/EN
-20°C până la +40°C *Optional până la 150°C / 1000 m altitudine

Date mecanice

Nivel zgomot / Moment de inerție

LpA 67 dB(A), LwA 76 dB(A) / 0,00027 Kgm²

Tip rulmenți

C&U - DE 6201-2RS-C3 / NDE 6201-2RS-C3 / 40000 h viață

Relubrifiere / Inel compensare / Lubrifianți

viață / viață / NDE SIDE - standard / Vezi manualul

Dimensiuni motor cu talpă B3 IEC63

Dimensiune ax (diametru x lungime)

Ø11 mm (pană 4 mm / 12.5 x 8.5 mm) x 23 mm lungime utilă / 3 mm guler

Lungime totală (L)

209 mm

Distanță găuri talpă (A x B)

A 100 mm, B 80 mm / distanță umăr ax - gaură talpă (C) 40 mm

Tip prindere

B3 - cu talpă

Înălțime ax (H) / Lățime talpă

63 mm / 120 mm

Înălțime totală cu cutie borne

Ø130 mm corp / 108 mm înălțime totală cu cutie

Intrare cablu cutie borne

1 x M16x1.5

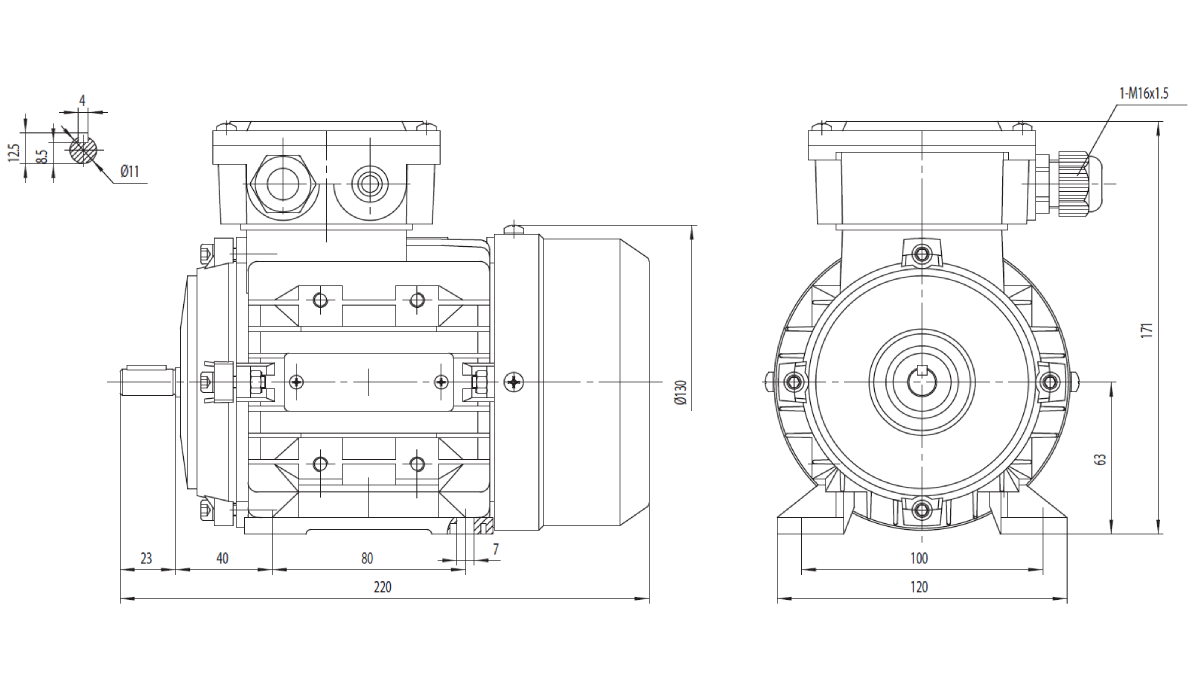

Dimensiuni motor trifazat 0.12kW 1500rpm 4 poli ax 11mm IEC 63 cu talpă B3

Dimensiuni motor cu flanșă mare B5 IEC63

Dimensiune ax (diametru x lungime)

Ø11 mm (pană 4 mm / 12.5 x 8.5 mm) x 23 mm lungime utilă / 3 mm guler

Lungime totală (L)

220 mm

Distanță găuri flanșă

Ø140 mm exterior / centrare Ø95 mm / Ø115 mm PCD / 4 x Ø10 (4-Ø10)

Tip prindere

B5 - cu flanșă mare, fără talpă

Înălțime totală cu cutie borne

Ø130 mm corp / 108 mm înălțime până la ax + cutie borne

Intrare cablu cutie borne

1 x M16x1.5

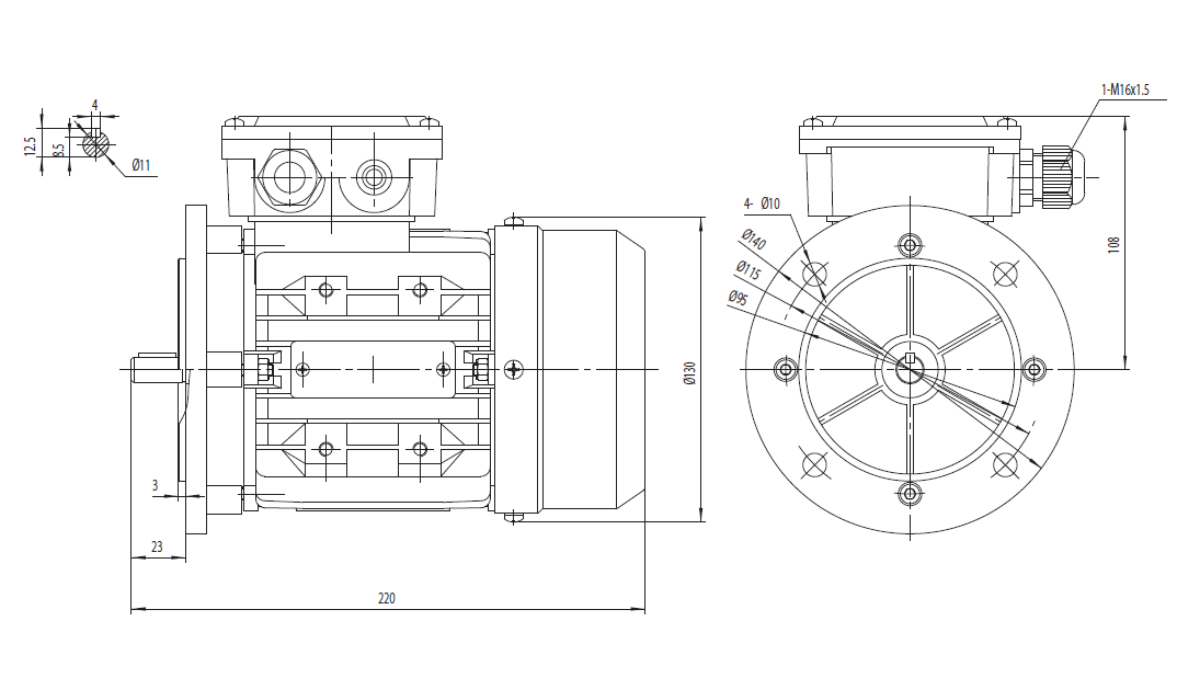

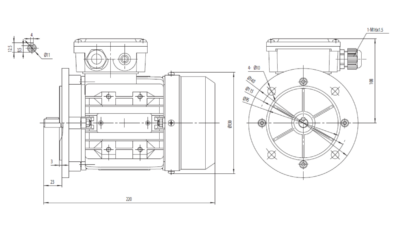

Dimensiuni motor trifazat 0.12kW 1500rpm 4 poli ax 11mm IEC63 cu flanșă mare B5

Dimensiuni motor cu flanșă mică B14 IEC63

Dimensiune ax (diametru x lungime)

Ø11 mm x 23 mm lungime utilă (Ø11 / pană 4 mm / 8.5 mm / 12.5 mm / 2.5 mm umăr)

Lungime totală (L)

220 mm

Distanță găuri flanșă

Ø90 mm exterior / centrare Ø60 mm / Ø75 mm PCD / 8xM5-45° (M5B00)

Tip prindere

B14 - cu flanșă mica

Înălțime totală cu cutie borne

Ø130 mm corp / 108 mm înălțime până la capac cutie borne / cutie borne 94 mm lățime

Intrare cablu cutie borne

1-M16x1.5

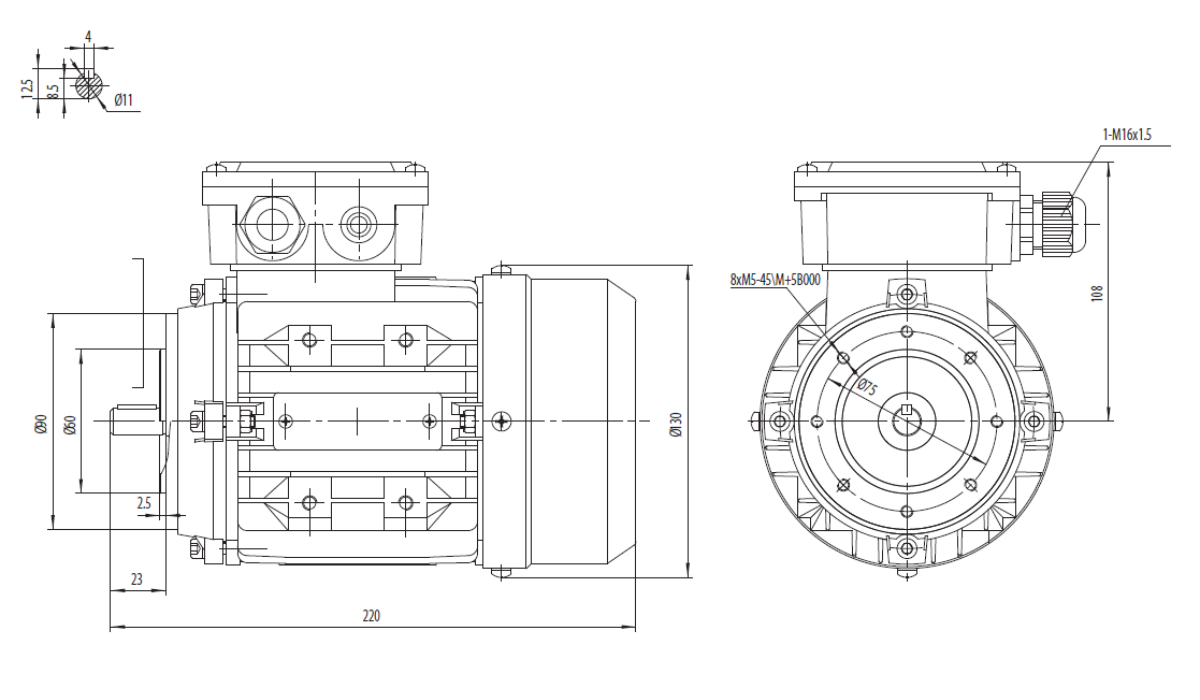

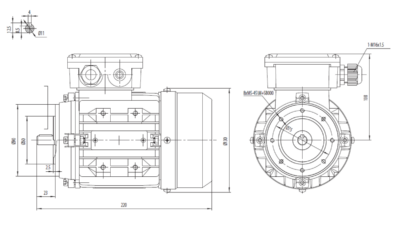

Dimensiuni motor trifazat 0.12kW 1500rpm 4 poli ax 11mm IEC63 cu flanșă mică B14

Motorul electric trifazat 0,12 kW 1400 rpm IEC 63 este proiectat pentru aplicații cu sarcini reduse și funcționare continuă. Turația de 1400 rpm asigură un echilibru optim între cuplu, stabilitate și eficiență energetică, fiind potrivită pentru acționarea pompelor, ventilatoarelor, transportoarelor și sistemelor automatizate. Gabaritul standardizat IEC 63 și axul de 11 mm oferă o rezistență mecanică sporită și permit integrarea rapidă cu reductoare de turație, transmisii mecanice și alte echipamente industriale standard. Bobinajul din cupru, carcasa din aluminiu și protecția IP55 contribuie la o exploatare fiabilă în medii industriale, comerciale și agricole.Alte Turații Disponibile (0.12kW)

Navigare Ierarhică și Categorii Compatibile

Avantajul All Industrial

  • Versatilitate Totală: Picioare demontabile pentru adaptare instantanee pe orice configurație de utilaj.
  • Durabilitate: Rulmenți 6201-2RS-C3 etanși, proiectați pentru 40.000 ore de funcționare.
  • Calitate Industrială: Bobinaj din cupru pentru randament maxim în regimuri solicitante.

Aplicație

Utilizare recomandată

Pompe centrifuge

Pompe de recirculare, transfer lichide curate, instalații tehnice și sisteme de răcire industrială.

Ventilatoare industriale

Ventilatoare axiale, centrifugale de dimensiuni mici/medii, exhaustoare și sisteme HVAC.

Benzi transportoare

Conveioare ușoare, linii de sortare, ambalare și manipulare materiale adaptate axului de 11 mm.

Motoreductoare

Reductoare melcate (compatibile cu flanșă PAM 63, ex: RV40), coaxiale și pendulare standard IEC 63.

Automatizări industriale

Acționări mecanice auxiliare, sisteme de poziționare, bariere și diverse mecanisme automate.

Utilaje agricole

Șnecuri transportoare de mică capacitate, instalații de furajare automată și sisteme de ventilație pentru sere sau ferme.

Echipamente alimentare

Benzi de transport produse, mixere mici, mașini de dozat, etichetat și procese auxiliare în industria alimentară.

Compresoare mici

Echipamente pneumatice de mică putere, pompe de vid și instalații ușoare de aer comprimat.

Utilaje pentru lemn

Mecanisme auxiliare de avans (alimentare automată) și sisteme locale de exhaustare a rumegușului.

Stații de apă

Pompe de dozare, sisteme de filtrare, tratare și recirculare a apei în aplicații industriale ușoare.

Mașini speciale

Construcții de mașini personalizate, aparatură de laborator și echipamente industriale ce necesită ax de 11 mm.
