Motor trifazat 0.12kW 1000 rpm ax 11mm IEC63
Alege variantă de Motor trifazat 0.12kw 1000rpm și Accesorii:
Toate produsele: Ø ax motor 11 mm · Gabarit IEC 63
| Imagine | Preț (fără TVA) | Stoc | Comandă sau ofertă | ||||
|---|---|---|---|---|---|---|---|
| B5IEC63A | Flansa motor electric B5 IEC63B5IEC63A B5 · 140 mm | B5 | 140 | Preț la cerere | |||
| B14IEC63A | Flansa motor electric B14 IEC63B14IEC63A B14 · 90 mm | B14 | 90 | Preț la cerere | |||
| MET6 12 63B3 | Motor electric trifazat 0.12kw 1000rpm 63 B3MET6 12 63B3 B3 | B3 | Preț la cerere | ||||
| MET6 12 63B5 | Motor electric trifazat 0.12kw 1000rpm 63 B5MET6 12 63B5 B5 · 140 mm | B5 | 140 | Preț la cerere | |||
| MET6 12 63B14 | Motor electric trifazat 0.12kw 1000rpm 63 B14MET6 12 63B14 B14 · 90 mm | B14 | 90 | Preț la cerere |
Specificatii motor trifazat 0.12kW 1000rpm ax 11mm IEC63
Date electrice | |
|---|---|
Putere nominală motor | 0,12 kW (120W) |
Turație nominală motor | 895 rpm 50Hz |
Turație sincronă motor | 1000 rpm (6 poli) |
Frecvență nominală motor | 50 Hz |
Tensiune nominală motor (±10%) | 230 VΔ/50Hz |
Cuplu nominal motor | 1,28 Nm (Mn) |
Curent nominal motor | 0,94 A (VΔ/50Hz) |
Curent pornire motor | 3,5 xIn |
Cuplu pornire motor | 2 xMn |
Cuplu maxim motor | 2 xMn |
Pornire | D.O.L. |
Clasă eficiență | IE1 sau superior |
Randament | 53,7% - 100% sarcină (50Hz) |
Factor de putere cosφ | 0,6 - 100% sarcină |
Date generale | |
Mărime carcasă / Montaj | IEC/PAM 63 |
Greutate / Material carcasă | 4,8 kg / Aluminiu |
Grad protecție / Metodă răcire | IP55 / IC411 |
Tropicalizare | Da |
Clasă vibrații / Serviciu | A / S1 |
Direcție rotație | Bidirecțional |
Intrare cablu | 1-M16x1,5 |
Standarde | IEC/DIN/ISO/VDE/EN |
Executat după standard | IEC 60034-1 |
Picioare detașabile | Da |
Vopsire | 7030 - C2 standard |
Protecții termice | PTC 120°C |
Clasă izolație / Creștere temperatură | F |
Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare | |
Temperatură ambientală | -20°C până la +40°C |
Altitudine față de nivelul mării | 1000 m |
Date mecanice | |
Nivel zgomot | LpA 61 dB(A) |
Moment de inerție | 0,00052 Kgm² |
Tip rulmenți | C&U |
Rulment parte antrenare DE | 6201-2RS-C3 |
Rulment parte neantrenare NDE | 6201-2RS-C3 |
Durată medie viață rulmenți | 40000 h |
Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
Inel compensare | NDE SIDE - standard |
Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

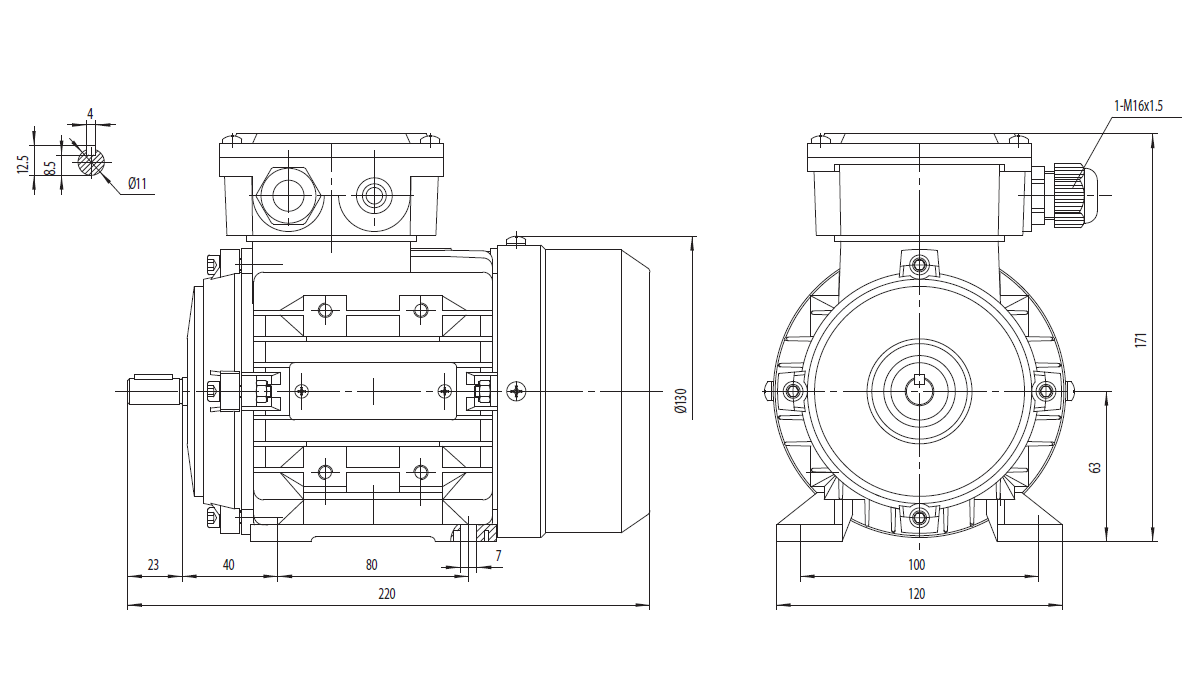

Dimensiuni motor cu talpă B3 IEC63 | |
Dimensiune ax (diametru x lungime) | Ø11 x 23 mm |
Lungime totală (L) | 220 mm |
Distanță găuri talpă (A x B) | A 100 mm, B 80 mm |
Distanță umăr ax - gaură talpă (C) | 40 mm |
Înălțime ax (H) | 63 mm |
Înălțime totală cu cutie borne | 171 mm |
Lățime talpă | 120 mm |
Intrare cablu cutie borne | 1-M16x1,5 |

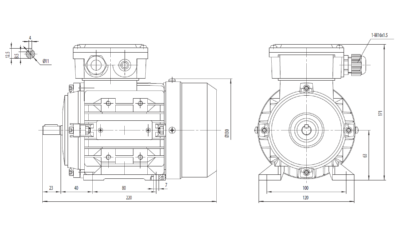

Dimensiuni motor trifazat 0.12kW 1000rpm 63 ax 11mm B3

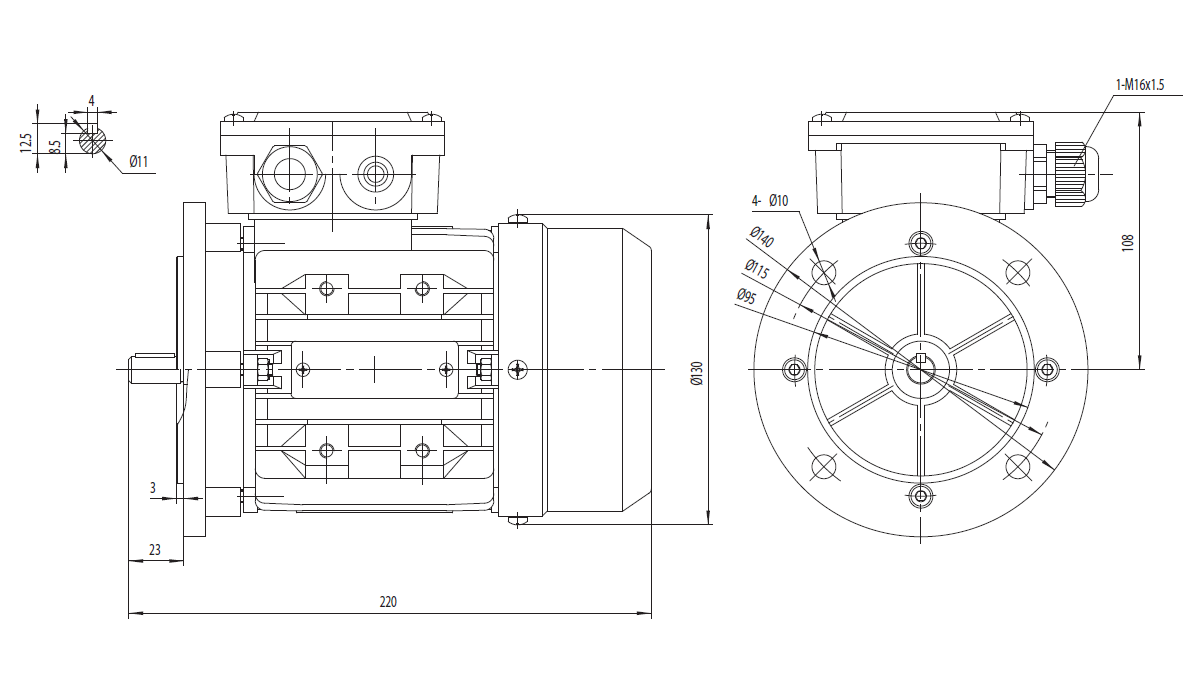

Dimensiuni motor cu flanșă mare B5 IEC63 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø11 x 23 mm |
Lungime totală (L) | 220 mm |
Flanșă B5 | Ø95 centrare / Ø115 PCD / Ø140 flanșă / 4-Ø10 găuri / grosime 3 mm |
Înălțime totală cu cutie borne | Ø130 corp / 108 mm ax-centru la top borne |
Intrare cablu cutie borne | 1-M16x1,5 |

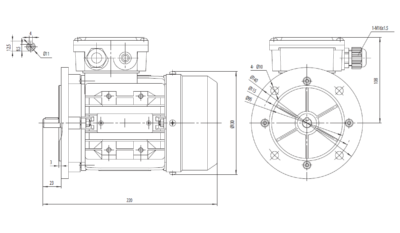

Dimensiuni motor trifazat 0.12kW 1000rpm 63 ax 11mm B5
Dimensiuni motor cu flanșă mică B14 IEC63 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø11 x 23 mm |
Lungime totală (L) | 220 mm |
Flanșă B14 | Ø75 centrare / Ø90 PCD / 8xM5 - Flanșă Ø60 |
Distanță găuri talpă (A x B) | A 100 mm, B 80 mm (dacă e cazul B3/B35) |
Distanță umăr ax - gaură talpă (C) | 40 mm |
Înălțime ax (H) | 63 mm (B3) / Ø130 corp |
Înălțime totală cu cutie borne | 108 mm ax-centru la top borne / 171 mm anterior |
Lățime talpă | 120 mm |
Intrare cablu cutie borne | 1-M16x1,5 |
Dimensiuni motor trifazat 0.12kW 1000rpm 63 ax 11mm B14
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B14 (flanșă mică, cu găuri filetate), B35 (tălpi + flanșă mare) și B34 (tălpi + flanșă mică) — ultimele două modulare.
Aplicații generale specifice puterii motorului (0.12 kW, 1000 rpm):
- Sisteme de transport și alimentare ușoară: Benzi transportoare de mici dimensiuni din industria alimentară sau farmaceutică (pentru ambalaje ușoare, cutii, flacoane), alimentatoare cu șnec mic și benzi de sortare.
- Agitatoare și mixere de capacitate mică: Agitarea lichidelor cu vâscozitate redusă (vopsele, soluții chimice, bazine mici de tratare a apei, mixere pentru produse cosmetice).
- Ventilație specială și exhaustare: Ventilatoare centrifuge de mici dimensiuni, exhaustoare de fum sau gaze pentru spații restrânse, uscătoare industriale mici și instalații de recirculare a aerului.
- Cuplare la reductoare melcate (gabarit mic – NMRV 030 / 040): Acționări de porți sau bariere ușoare, mecanisme de poziționare, dozatoare automate și sisteme de acționare liniară.
- Echipamente de procesare și dozare: Pompe peristaltice, pompe volumetrice de mici dimensiuni, mașini de etichetat, utilaje de ambalat și sigilat pungi.
- Mecanisme din industria textilă și tipografică: Role de ghidaj, întinzătoare de fir, mașini mici de imprimat sau tăiat hârtie și carton.
Motoarele standard de 0.12kW la 1000 rotatii pe minut din această gamă, sunt construite în conformitate cu cele mai recente standarde internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1 fost IEC72-1).
