Specificatii motor trifazat 0.18kW 1500rpm ax 11mm IEC63
Date electrice |
|
|---|---|
| Putere nominală motor | 0,18 kW (180W) |
| Turație nominală motor | 1350 rpm 50Hz 1620 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 1,27 Nm (Mn) |
| Curent nominal motor | 0,96 A (VΔ/50Hz) 0,55 A (VY/50Hz) |
| Curent pornire motor | 3,6 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,1 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 64,7% – 68% – 100% sarcină 64,9% – 68,2% – 75% sarcină 60,3% – 66,5% – 50% sarcină |
| Factor de putere cosφ | 0,73 – 0,73 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 63 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 4 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M16x1,5 + 1-M12x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 67 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,00034 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6201-ZZ-C3 |
| Rulment parte neantrenare NDE | 6201-ZZ-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

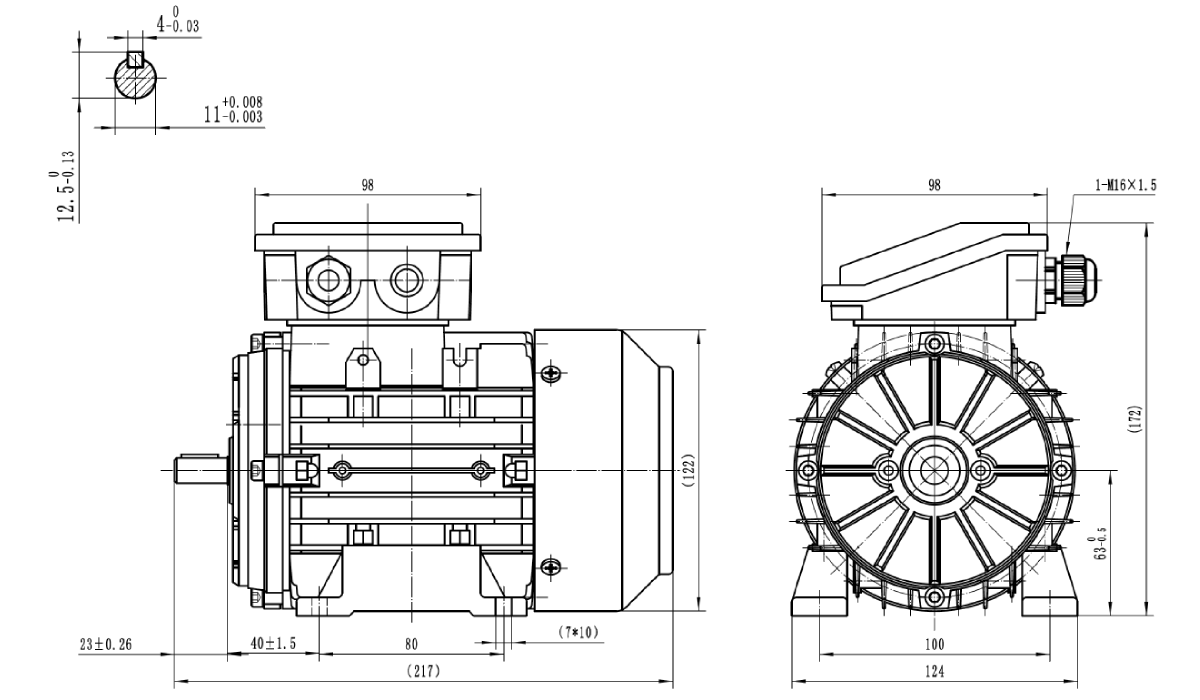

Dimensiuni motor cu talpă B3 IEC63 |
|
| Dimensiune ax (diametru x lungime) | Ø11 +0,008 -0,003 x 23 ±0,26 mm |
| Lungime totală (L) | 217 mm |
| Distanță găuri talpă (A x B) | A 80 mm, B 100 mm |
| Distanță umăr ax – gaură talpă (C) | 40 ±1,5 mm |
| Înălțime ax (H) | 63 -0,5 mm |
| Înălțime totală cu cutie borne | 172 mm |
| Lățime talpă | 124 mm |
| Intrare cablu cutie borne | M16x1,5 |

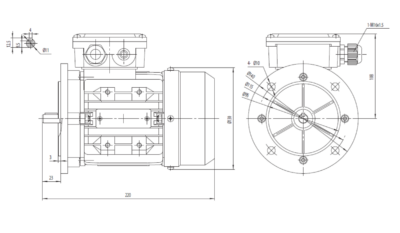

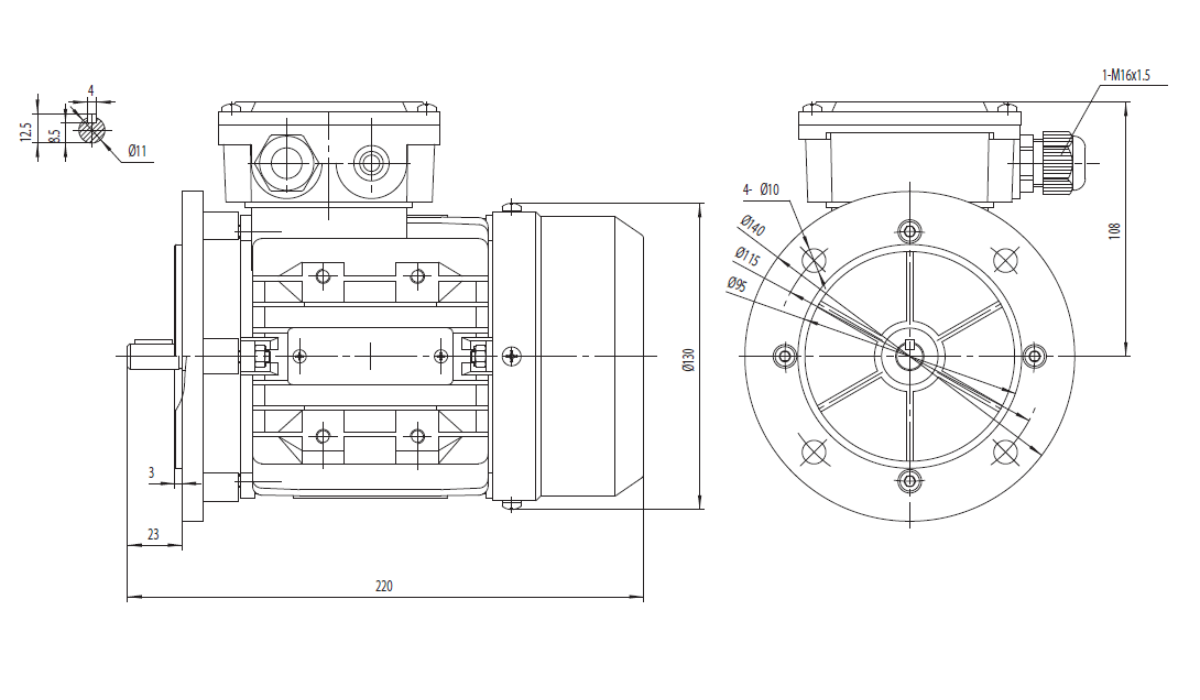

Dimensiuni motor cu flanșă mare B5 IEC63 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø11 mm (pană 4 mm / 12.5 x 8.5 mm) x 23 mm lungime utilă / 3 mm guler |
| Lungime totală (L) | 220 mm |
| Distanță găuri flanșă | Ø140 mm exterior / centrare Ø95 mm / Ø115 mm PCD / 4 x Ø10 (4-Ø10) |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø130 mm corp / 108 mm înălțime până la ax + cutie borne |
| Intrare cablu cutie borne | 1 x M16x1.5 |

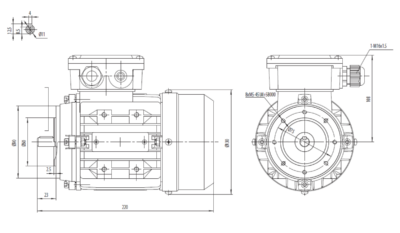

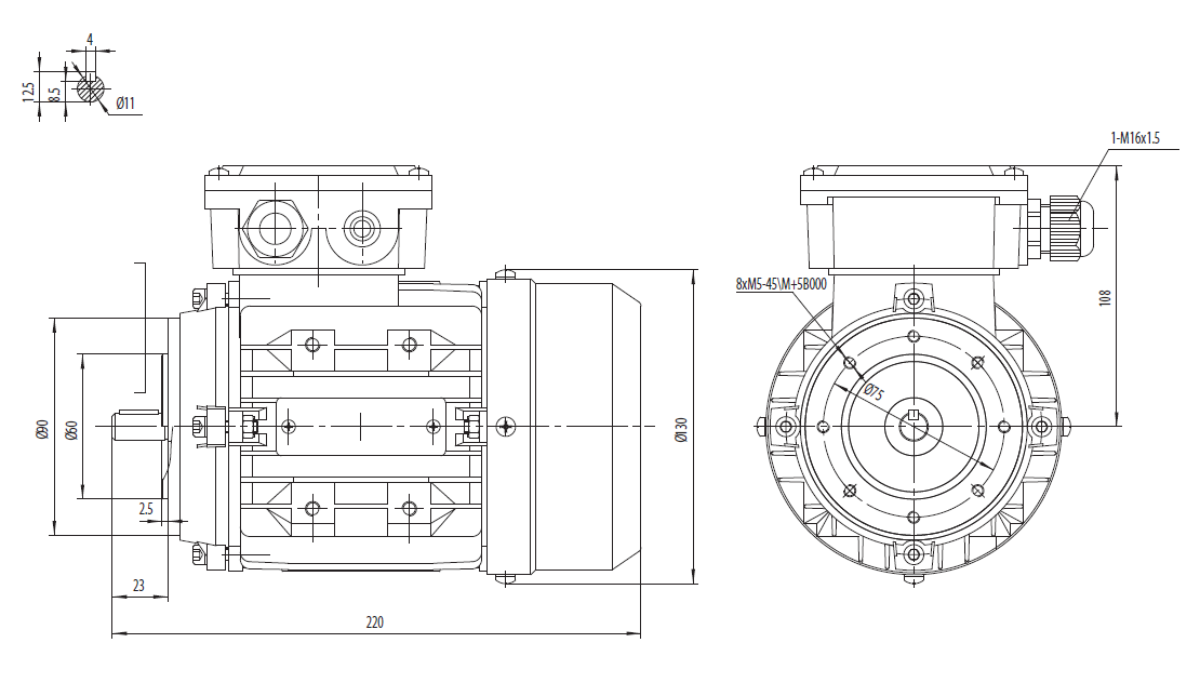

Dimensiuni motor cu flanșă mică B14 IEC63 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø11 mm x 23 mm lungime utilă (Ø11 / pană 4 mm / 8.5 mm / 12.5 mm / 2.5 mm umăr) |
| Lungime totală (L) | 220 mm |
| Distanță găuri flanșă | Ø90 mm exterior / centrare Ø60 mm / Ø75 mm PCD / 8xM5-45° / M5B00 |
| Tip prindere | B14 – cu flanșă mica |
| Înălțime totală cu cutie borne | Ø130 mm corp / 108 mm înălțime până la capac / cutie borne laterală |
| Intrare cablu cutie borne | 1-M16x1.5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Pompe centrifuge | Pompe de recirculare și transfer lichide curate cu debit mediu, instalații tehnice, sisteme de răcire industrială și aplicații cu presiune ușor crescută la pornire. |
| Ventilatoare industriale | Ventilatoare axiale și centrifugale de dimensiuni medii, exhaustoare cu sarcină constantă și sisteme HVAC cu necesar de cuplu ceva mai ridicat la pornire. |
| Benzi transportoare | Conveioare de sarcină medie, linii de sortare și ambalare cu încărcare mai densă, adaptate axului de 11 mm și cuplului superior față de motoarele sub 0,15 kW. |
| Motoreductoare | Reductoare melcate (compatibile cu flanșă PAM 63, ex: RV40), coaxiale și pendulare standard IEC 63, potrivite pentru rapoarte de reducere care solicită cuplu de intrare mai mare. |
| Automatizări industriale | Acționări mecanice auxiliare, sisteme de poziționare, bariere și mecanisme automate cu cicluri de pornire/oprire mai frecvente. |
| Utilaje agricole | Șnecuri transportoare de capacitate medie, instalații de furajare automată și sisteme de ventilație pentru sere sau ferme cu suprafețe mai extinse. |
| Echipamente alimentare | Benzi de transport produse, mixere de capacitate medie, mașini de dozat, etichetat și procese auxiliare cu ritm de lucru mai susținut în industria alimentară. |
| Compresoare mici | Echipamente pneumatice de putere medie-mică, pompe de vid cu debit ceva mai mare și instalații de aer comprimat cu utilizare mai frecventă. |
| Utilaje pentru lemn | Mecanisme de avans (alimentare automată) cu solicitare mai constantă și sisteme locale de exhaustare a rumegușului pentru utilaje de capacitate medie. |
| Stații de apă | Pompe de dozare, sisteme de filtrare, tratare și recirculare a apei în aplicații industriale cu debit ușor superior celui acoperit de motoarele sub 0,15 kW. |
| Mașini speciale | Construcții de mașini personalizate, aparatură de laborator și echipamente industriale ce necesită ax de 11 mm și o rezervă de cuplu peste minimul necesar. |
Motorul electric trifazat 0,18 kW 1400 rpm IEC 63 este proiectat pentru aplicații cu sarcini ușoare-medii și funcționare continuă, oferind o rezervă de cuplu superioară motoarelor sub 0,15 kW. Turația de 1400 rpm asigură un echilibru optim între cuplu, stabilitate și eficiență energetică, fiind potrivită pentru acționarea pompelor, ventilatoarelor, transportoarelor și sistemelor automatizate care necesită un pic mai multă putere la pornire sau în regim de sarcină variabilă. Gabaritul standardizat IEC 63 și axul de 11 mm oferă o rezistență mecanică sporită și permit integrarea rapidă cu reductoare de turație, transmisii mecanice și alte echipamente industriale standard. Bobinajul din cupru, carcasa din aluminiu și protecția IP55 contribuie la o exploatare fiabilă în medii industriale, comerciale și agricole.
Alte Turații Disponibile (0.18kW)
- Motoare electrice trifazate 3000 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
Navigare Ierarhică și Produse Compatibile
- Motoare electrice trifazate 1400rpm
- Reductoare de turație
- Convertizoare de frecvență
- Transmisii mecanice
Avantajul All Industrial
- Zgomot Redus: Operare silențioasă, cu un nivel de presiune sonoră de doar 67 dB(A).
- Mentenanță Zero: Rulmenți 6201-2RS-C3 etanși, cu o durată de viață medie de 40.000 ore.
-
Stabilitate: Proiectat pentru regimuri solicitante, menținând un cuplu de pornire de 2.2 ori mai mare decât cel nominal.
