Specificatii motor trifazat 0.55kW 1000rpm ax 19mm IEC80
Date electrice |
|
|---|---|
| Putere nominală motor | 0,55 kW |
| Turație nominală motor | 935 rpm 50Hz 1125 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 5,62 Nm (Mn) |
| Curent nominal motor | 2,78 A (VΔ/50Hz) 1,6 A (VY/50Hz) |
| Curent pornire motor | 4 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2 sau superior |
| Randament | 73,1% – 100% sarcină (50Hz) / 74% – 100% sarcină (60Hz) 71,6% – 75% sarcină (50Hz) 69,7% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,68 – 100% sarcină (50Hz / 60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 80 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 10,2 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 63 dB(A) LwA 72 dB(A) |
| Moment de inerție | 0,00234 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6204-ZZ-C3 |
| Rulment parte neantrenare NDE | 6204-ZZ-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

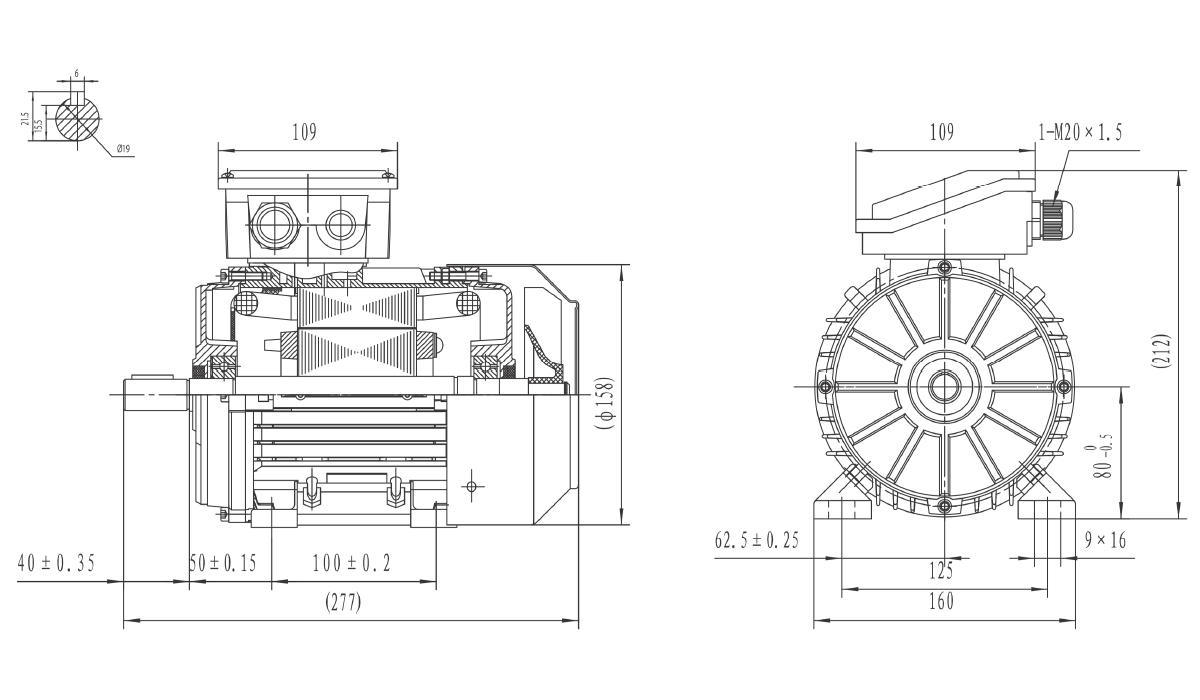

Dimensiuni motor cu talpă B3 IEC80 |
|
| Dimensiune ax (diametru x lungime) | Ø19 x 40 mm (pană 6×15,5) |
| Lungime totală (L) | (277) mm |
| Distanță găuri talpă (A x B) | A 125 mm, B 100 ±0,2 mm (auxiliar 50 ±0,15 mm) |
| Distanță umăr ax – gaură talpă (C) | 40 ±0,35 mm |
| Înălțime ax (H) | 80 -0,5 mm |
| Înălțime totală cu cutie borne | (Ø158) corp / (212) cu borne |
| Lățime talpă / Lungime talpă | 160 mm / 62,5 ±0,25 mm găuri, slot 9×16 |
| Cutie borne | 109 mm |
| Intrare cablu cutie borne | 1-M20x1,5 + 1-M16x1,5 |

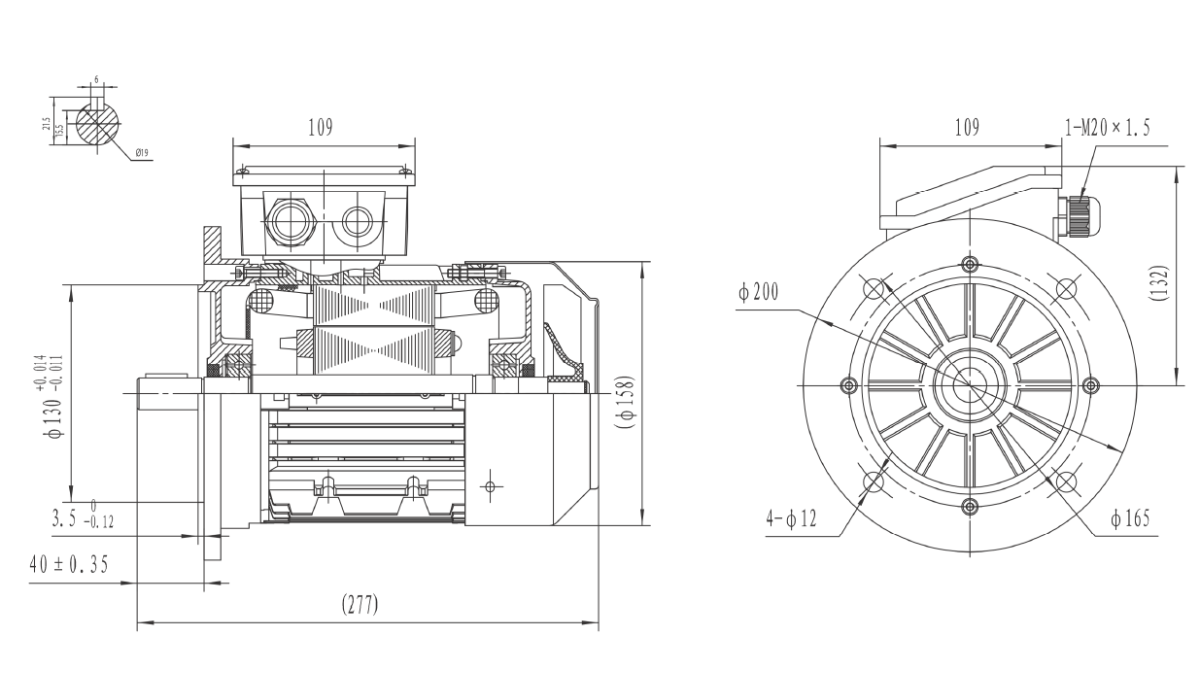

Dimensiuni motor cu flanșă mare B5 IEC80 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø19 x 40 mm (pană 6×15,5) |
| Lungime totală (L) | (277) mm |
| Flanșă B5 | Ø130 centrare +0,014/-0,011 / Ø165 PCD / Ø200 flanșă / 4-Ø12 găuri / 3,5 -0,12 mm grosime |
| Înălțime totală cu cutie borne | (Ø158) corp / (132) cu borne |
| Intrare cablu cutie borne | 1-M20x1,5 |

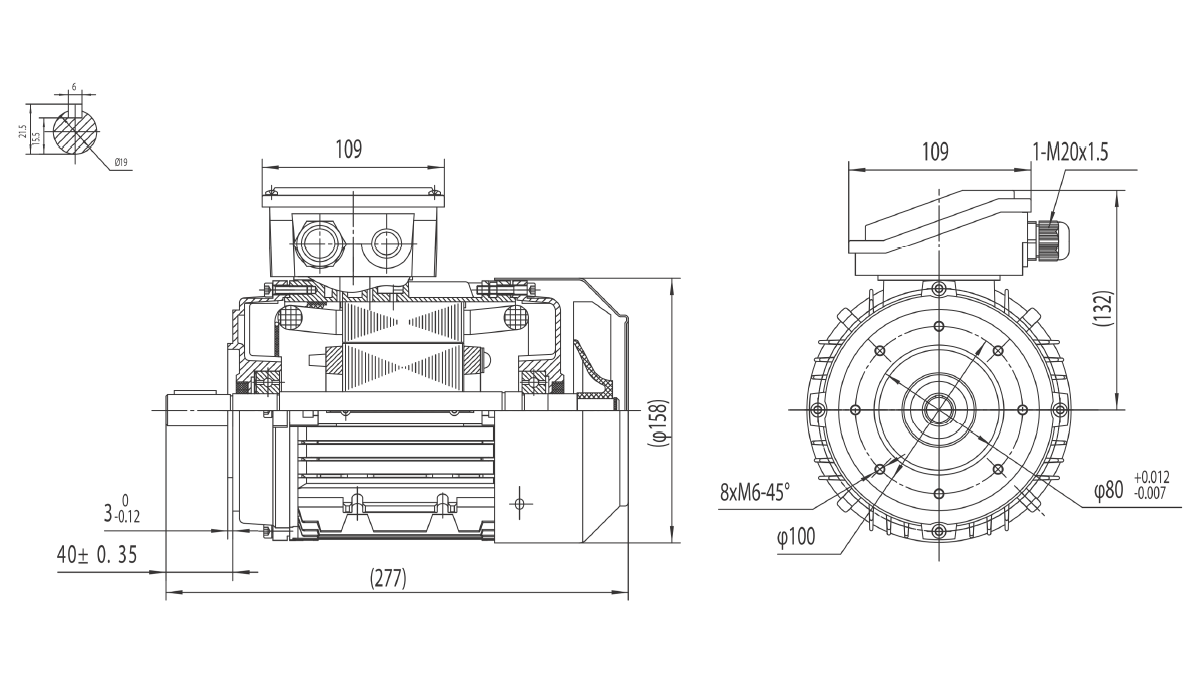

Dimensiuni motor cu flanșă mică B14 IEC80 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø19 x 40 mm (pană 6×15,5) |
| Lungime totală (L) | (277) mm |
| Flanșă B14 | Ø80 +0,012/-0,007 centrare / Ø100 flanșă / 8xM6-45° găuri / grosime 3 -0,12 mm |
| Înălțime totală cu cutie borne | (Ø158) corp / (132) cu borne |
| Intrare cablu cutie borne | 1-M20x1,5 |
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B14 (flanșă mică, cu găuri filetate), B35 (tălpi + flanșă mare) și B34 (tălpi + flanșă mică) — ultimele două modulare.
Aplicații generale specifice puterii motorului (0,55 kW 1000 rpm):
-
Acționări cu reductoare melcate și coaxiale (NMRV 050 / 063): Ideal pentru sisteme mecano-electrice cu sarcini medii, variatoare de viteză, acționări de porți industriale grele, bariere auto și mese rotative indexoare.
-
Linii de conveioare și transport tehnologic: Deplasarea mărfurilor pe benzi transportoare de capacitate medie, role motorizate de transfer, elevatoare ușoare, sisteme de paletizare și alimentatoare cu șnec pentru granule.
-
Utilaje de procesare, dozare și ambalare: Pompe volumetrice și centrifuge de tiraj mediu, mașini automate de etichetat, echipamente de înfoliat, linii de sigilat pungi și dozatoare din industria alimentară sau chimică.
-
Instalații de ventilație și exhaustare industrială: Acționarea ventilatoarelor industriale axiale și centrifuge, exhaustoare de noxe pentru spații tehnice, uscătoare de suprafață și hote de evacuare.
-
Omogenizare, mixare și agitare: Amestecarea lichidelor cu vâscozitate medie, prepararea vopselurilor, omogenizarea soluțiilor de curățare și recircularea apei în bazine de tratare.
-
Mecanisme din industria textilă, papetărie și ambalaje: Prese de ștanțat compacte, ghilotine de hârtie, mașini de debitat carton, derulatoare industriale de folie și ghidaje automatizate.
Motoarele standard de 0,55 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
