Motor trifazat 0.55kW 1500rpm ax 14mm-IEC71 | ax 19mm-IEC80 - Vezi lista completa de produse
Specificatii tehnice Motor trifazat 0.55 kW 1500 rpm ax 14mm IEC 71
Date electrice |
|
|---|---|
| Putere nominală motor | 0,55 kW (550W) |
| Turație nominală motor | 1390 rpm 50Hz 1670 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 3,78 Nm (Mn) |
| Curent nominal motor | 2,67 A (VΔ/50Hz) 1,54 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 71,9% – 100% sarcină (50Hz) 71,6% – 75% sarcină (50Hz) 66,8% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,72 – 100% sarcină |
Date generale |
|

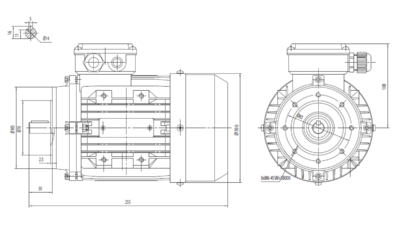

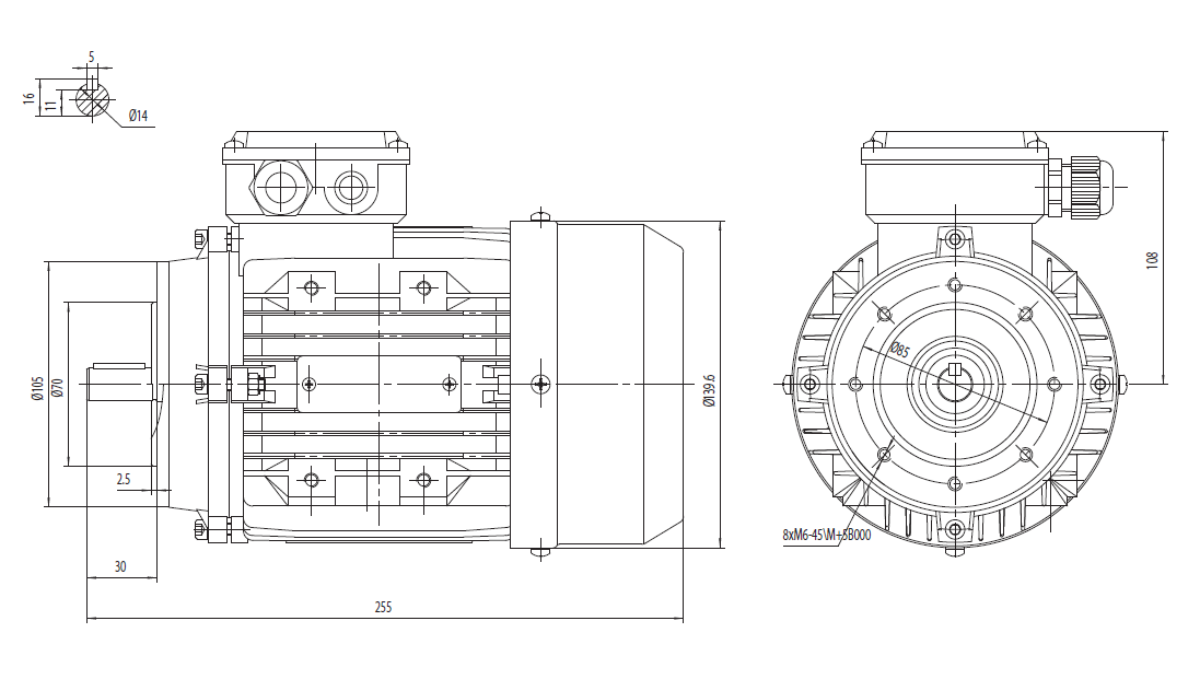

| Mărime carcasă / Montaj | IEC/PAM 71 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 7,3 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 67 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,00092 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6202-2RS-C3 |
| Rulment parte neantrenare NDE | 6202-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

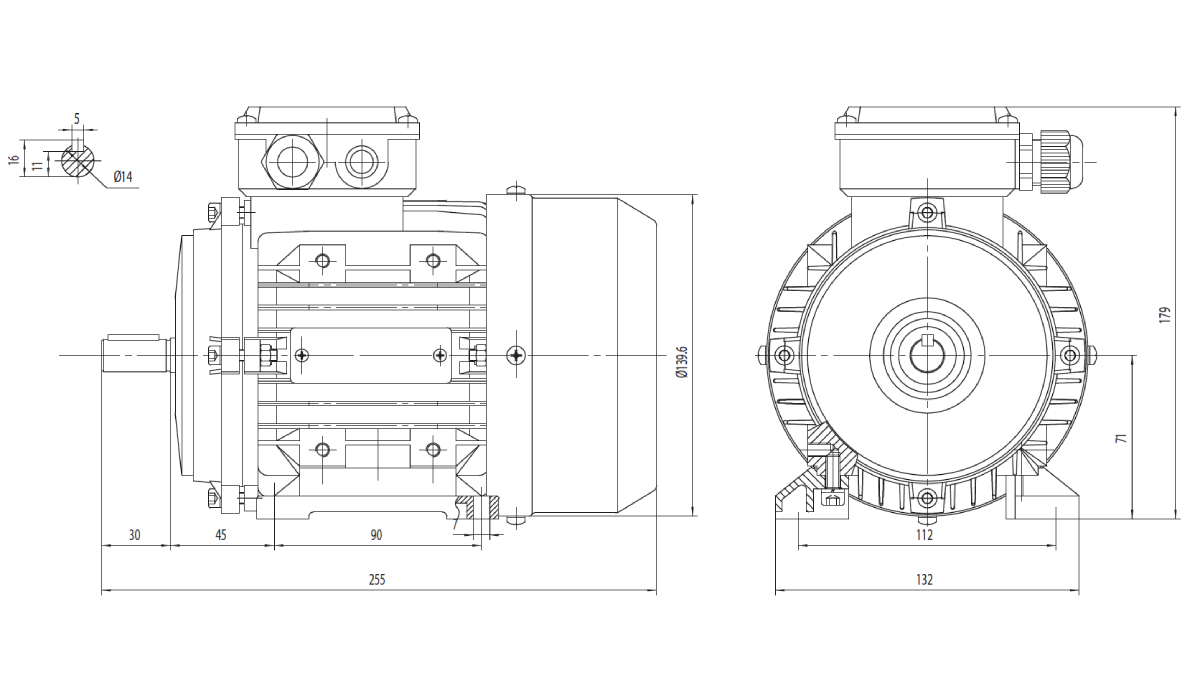

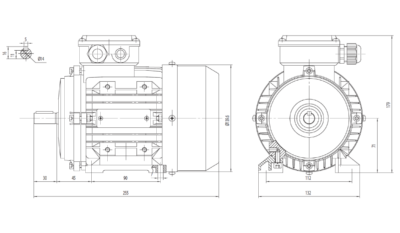

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø14 x 30 mm |
| Lungime totală (L) | 255 mm |
| Distanță găuri talpă (A x B) | A 90 mm, B 112 mm |
| Distanță umăr ax – gaură talpă (C) | 45 mm |
| Înălțime ax (H) | 71 mm |
| Înălțime totală cu cutie borne | 179 mm |
| Lățime talpă | 132 mm |
| Intrare cablu cutie borne | M20x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Pompe centrifuge | Pompe de recirculare și transfer lichide curate cu debit ridicat, instalații tehnice, sisteme de răcire industrială și aplicații cu presiune mare la pornire — cea mai solicitantă utilizare din gama IEC 71. |
| Ventilatoare industriale | Ventilatoare axiale și centrifugale de dimensiuni mari, exhaustoare cu sarcină constantă și sisteme HVAC cu necesar de cuplu ridicat la pornire și funcționare de lungă durată. |
| Benzi transportoare | Conveioare de sarcină mare, linii de sortare și ambalare cu încărcare densă și continuă, adaptate axului de 14 mm și cuplului maxim disponibil în gama IEC 71. |
| Motoreductoare | Reductoare melcate (compatibile cu flanșă PAM 71, ex: RV50), coaxiale și pendulare standard IEC 71, potrivite pentru rapoarte de reducere cu cuplu de intrare ridicat sau sarcini de pornire dificile. |
| Automatizări industriale | Acționări mecanice auxiliare, sisteme de poziționare, bariere și mecanisme automate cu cicluri intense de pornire/oprire și sarcină de vârf mare. |
| Utilaje agricole | Șnecuri transportoare de capacitate mare, instalații de furajare automată și sisteme de ventilație pentru sere sau ferme de suprafață extinsă, cu funcționare aproape continuă. |
| Echipamente alimentare | Benzi de transport produse, mixere de capacitate mare, mașini de dozat, etichetat și procese auxiliare cu ritm de producție susținut sau continuu. |
| Compresoare mici | Echipamente pneumatice de putere medie-mare, pompe de vid cu debit ridicat și instalații de aer comprimat cu utilizare continuă. |
| Utilaje pentru lemn | Mecanisme de avans (alimentare automată) cu solicitare mare și constantă și sisteme de exhaustare a rumegușului pentru utilaje de capacitate mare, unde axul de 14mm preia sarcini mecanice ridicate. |
| Stații de apă | Pompe de dozare, sisteme de filtrare, tratare și recirculare a apei în aplicații industriale cu debit maxim pentru gama IEC 71. |
| Mașini speciale | Construcții de mașini personalizate, aparatură de laborator și echipamente industriale ce necesită ax de 14 mm și cea mai mare rezervă de cuplu din gabaritul IEC 71. |
Motorul electric trifazat 0,55 kW 1400 rpm IEC 71 este conceput pentru aplicații care necesită un nivel superior de performanță în aceeași clasă de montaj, oferind o soluție robustă pentru echipamente ce lucrează în regim susținut. Datorită construcției standardizate IEC 71, motorul se integrează ușor în instalații industriale și comerciale, fiind compatibil cu sisteme de transmisie, motoreductoare și alte echipamente care solicită funcționare stabilă și randament constant. Turația de 1400 rpm contribuie la un raport echilibrat între putere, control și durabilitate, iar axul de 14 mm, carcasa din aluminiu, bobinajul din cupru și protecția IP55 susțin exploatarea sigură în medii variate, inclusiv industriale, agricole și tehnice.
Alte Turații Disponibile (0.55kW)
- Motoare electrice trifazate 3000 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
Navigare Ierarhică și Produse Compatibile
- Motoare electrice trifazate 1400rpm
- Reductoare de turație
- Convertizoare de frecvență
- Transmisii mecanice
Avantajul All Industrial
- Zgomot Redus: Operare silențioasă, cu un nivel de presiune sonoră de doar 67 dB(A).
- Mentenanță Zero: Rulmenți 6202-2RS-C3 etanși, cu o durată de viață medie de 40.000 ore.
- Stabilitate: Proiectat pentru regimuri solicitante S1-S9, menținând un cuplu de pornire de 2.2 ori mai mare decât cel nominal.
Specificatii tehnice Motor trifazat 0.55 kW 1500 rpm ax 19mm IEC 80
Date electrice |
|
|---|---|
| Putere nominală motor | 0,55 kW (550W) |
| Turație nominală motor | 1370 rpm 50Hz 1645 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 3,84 Nm (Mn) |
| Curent nominal motor | 2,75 A (VΔ/50Hz) 1,58 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 67% – 100% sarcină (50Hz) – – 75% sarcină (50Hz) – – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,75 – 100% sarcină |
Date generale |
|

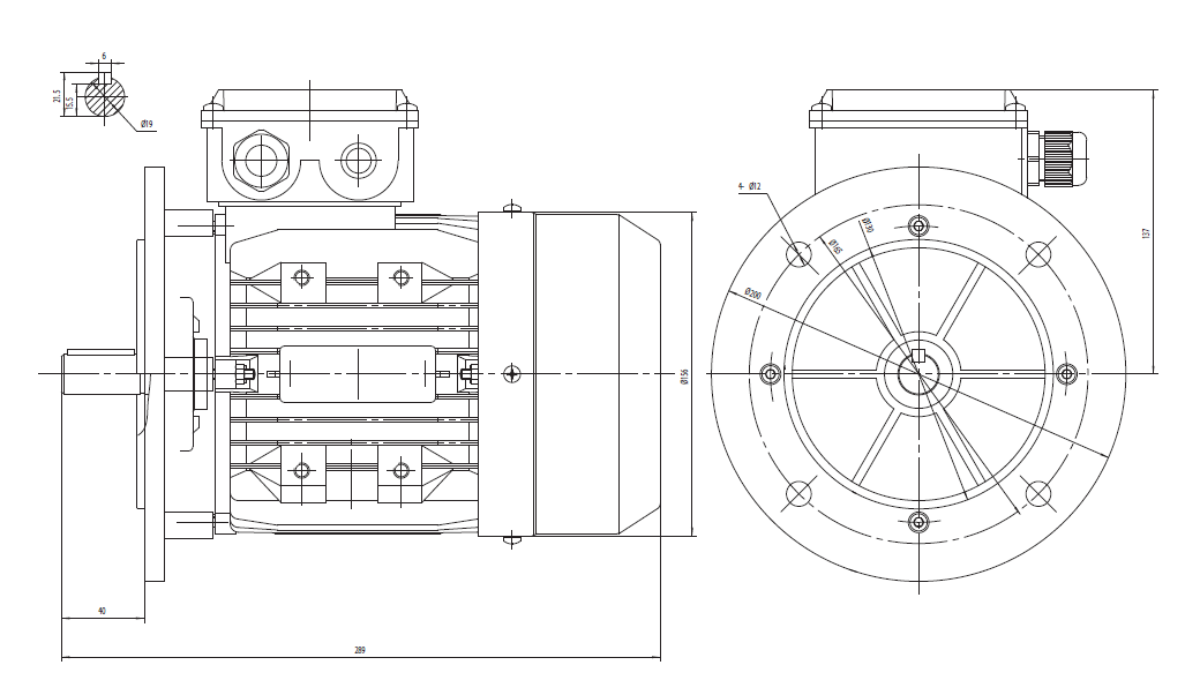

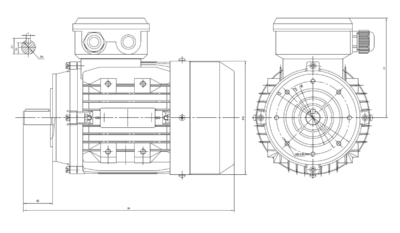

| Mărime carcasă / Montaj | IEC/PAM 80 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 9 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 70 dB(A) LwA 79 dB(A) |
| Moment de inerție | 0,00135 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6204-2RS-C3 |
| Rulment parte neantrenare NDE | 6204-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

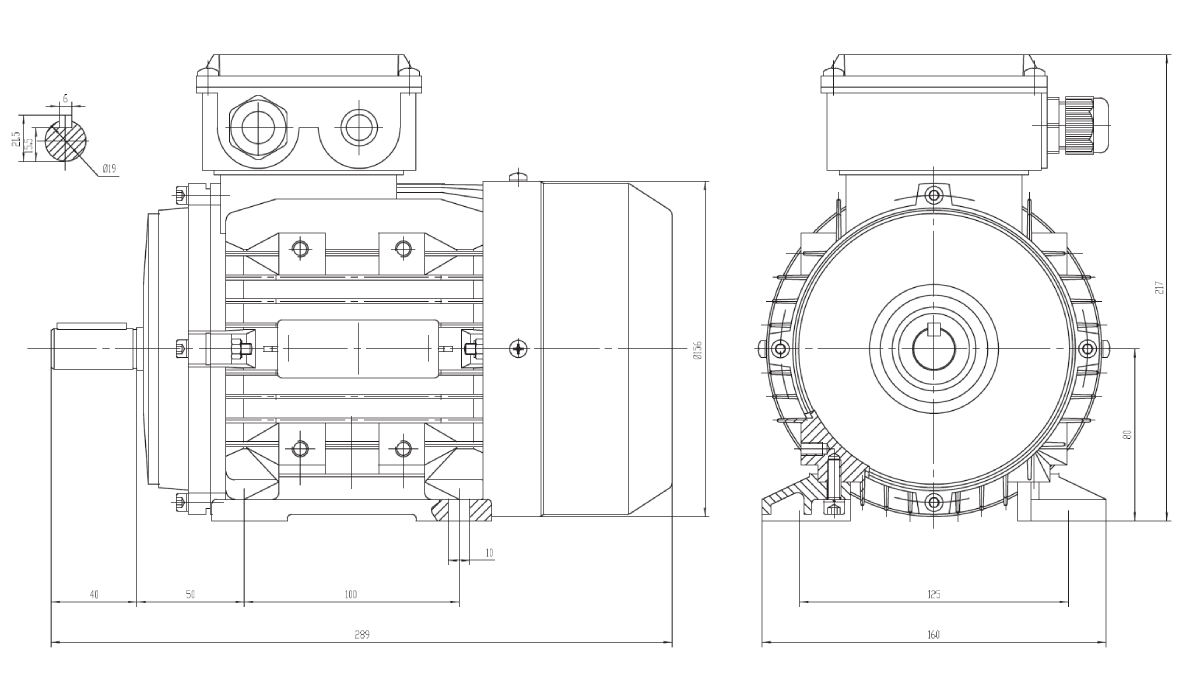

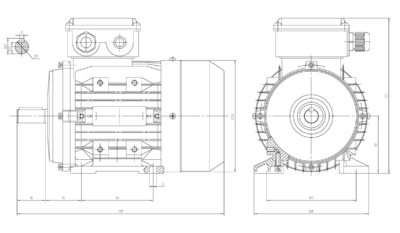

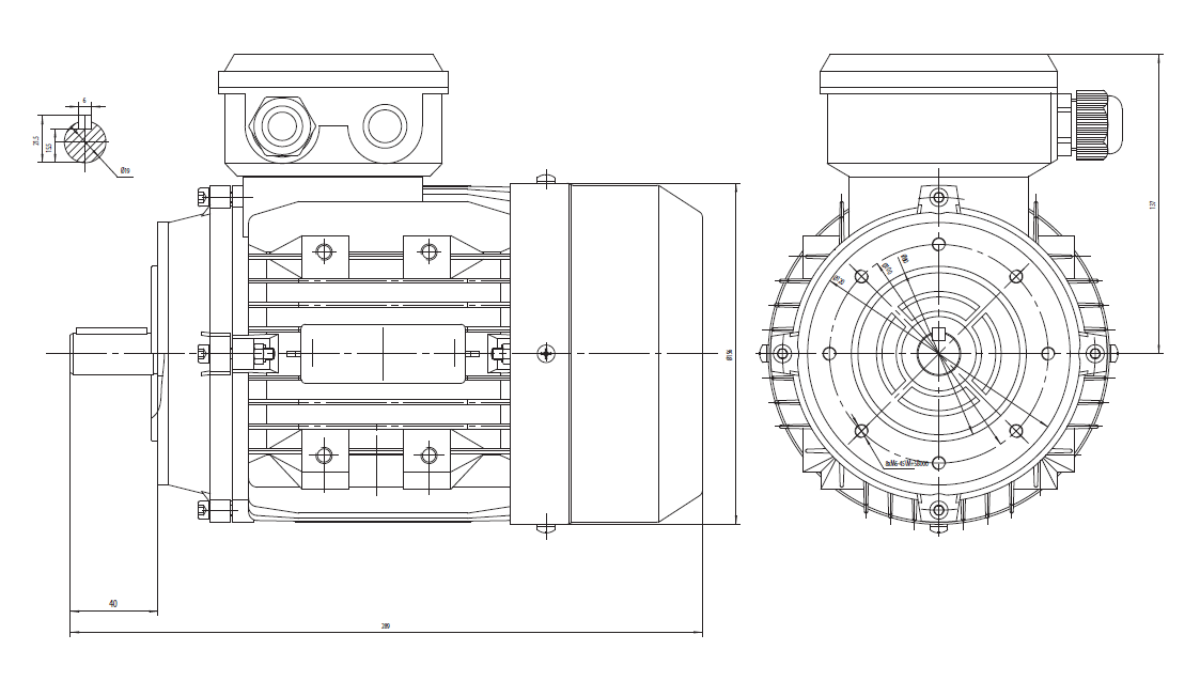

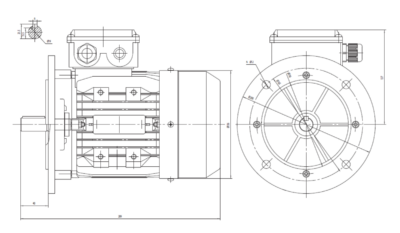

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø19 x 40 mm |
| Lungime totală (L) | 289 mm |
| Distanță găuri talpă (A x B) | A 100 mm, B 125 mm |
| Distanță umăr ax – gaură talpă (C) | 50 mm |
| Înălțime ax (H) | 80 mm |
| Înălțime totală cu cutie borne | 217 mm |
| Lățime talpă | 160 mm |
| Intrare cablu cutie borne | M20x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Pompe centrifuge | Pompe de recirculare și transfer lichide curate cu debit ridicat, instalații tehnice și sisteme de răcire industrială, unde gabaritul IEC 80 oferă o rigiditate mecanică superioară față de IEC 71. |
| Ventilatoare industriale | Ventilatoare axiale și centrifugale de dimensiuni mari, exhaustoare și sisteme HVAC care necesită o carcasă mai robustă pentru montaj pe conducte sau structuri metalice grele. |
| Benzi transportoare | Conveioare de sarcină mare, linii de sortare și ambalare cu încărcare densă, adaptate axului de 19 mm — capabil să preia solicitări radiale mai mari decât axul de 14mm. |
| Motoreductoare | Reductoare melcate (compatibile cu flanșă PAM 80, ex: RV63), coaxiale și pendulare standard IEC 80, potrivite pentru rapoarte de reducere care necesită o flanșă de cuplare mai mare. |
| Automatizări industriale | Acționări mecanice auxiliare, sisteme de poziționare, bariere și mecanisme automate montate pe structuri industriale de dimensiuni mai mari, cu solicitare mecanică susținută. |
| Utilaje agricole | Șnecuri transportoare de capacitate mare, instalații de furajare automată și sisteme de ventilație pentru sere sau ferme extinse, unde axul de 19mm asigură o durabilitate sporită la sarcini variabile. |
| Echipamente alimentare | Benzi de transport produse, mixere de capacitate mare, mașini de dozat și etichetat, unde gabaritul IEC 80 permite o fixare mai stabilă în linii de producție cu funcționare continuă. |
| Compresoare mici | Echipamente pneumatice de putere medie-mare, pompe de vid cu debit ridicat și instalații de aer comprimat, beneficiind de disiparea termică superioară a carcasei IEC 80. |
| Utilaje pentru lemn | Mecanisme de avans (alimentare automată) cu solicitare mare și sisteme de exhaustare a rumegușului, unde axul de 19mm preia sarcini mecanice și radiale superioare axului de 14mm. |
| Stații de apă | Pompe de dozare, sisteme de filtrare, tratare și recirculare a apei, unde gabaritul IEC 80 permite o integrare mai ușoară pe cadre standardizate de dimensiuni mai mari. |
| Mașini speciale | Construcții de mașini personalizate, aparatură de laborator și echipamente industriale ce necesită ax de 19 mm și un gabarit de montaj IEC 80 pentru compatibilitate cu șasiuri mai solide. |
Motorul electric trifazat 0,55 kW 1400 rpm IEC 80 este o soluție fiabilă pentru aplicații care necesită un nivel mai ridicat de stabilitate mecanică și o rezervă de putere potrivită pentru funcționare continuă. Față de varianta pe carcasă IEC 71, acest model oferă un gabarit de montaj mai robust și un ax de 19 mm, ceea ce îl face potrivit pentru instalații unde sunt importante rigiditatea, rezistența la solicitări și integrarea pe structuri standardizate. Turația de 1400 rpm asigură un raport echilibrat între cuplu, control și eficiență, iar construcția cu bobinaj din cupru, carcasă din aluminiu și protecție IP55 susține o exploatare sigură în medii industriale, comerciale și agricole. Compatibilitatea cu flanșă PAM 80 și transmisii mecanice standard simplifică montajul și integrarea în echipamente diverse.
Alte Turații Disponibile (0.55kW)
- Motoare electrice trifazate 3000 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
Navigare Ierarhică și Produse Compatibile
- Motoare electrice trifazate 1400rpm
- Reductoare de turație
- Convertizoare de frecvență
- Transmisii mecanice
Avantajul All Industrial
- Zgomot Redus: Operare silențioasă, cu un nivel de presiune sonoră de doar 70 dB(A).
- Mentenanță Zero: Rulmenți 6204-2RS-C3 etanși, cu o durată de viață medie de 40.000 ore.
- Stabilitate: Proiectat pentru regimuri solicitante S1-S9, menținând un cuplu de pornire de 2.2 ori mai mare decât cel nominal.
