Motor trifazat 1.1kW 1000 rpm ax 24mm IEC 90
Alege variantă de Motor trifazat 1.1kw 1000rpm și Accesorii:
Toate produsele: Gabarit IEC 90
| Imagine | Preț (fără TVA) | Stoc | Comandă sau ofertă | |||||
|---|---|---|---|---|---|---|---|---|
| FM90B5 aLL | Flansa motor electric 90 B5 aLLFM90B5 aLL 24 mm · B5 · 200 mm | 24 | B5 | 200 | Preț la cerere | |||
| FM90B14 aLL | Flansa motor electric 90 B14 aLLFM90B14 aLL 24 mm · B14 · 140 mm | 24 | B14 | 140 | Preț la cerere | |||
| B5IEC90A | Flansa motor electric B5 IEC90B5IEC90A 24 mm · B5 · 200 mm | 24 | B5 | 200 | Preț la cerere | |||
| B14IEC90A | Flansa motor electric B14 IEC90B14IEC90A 24 mm · B14 · 140 mm | 24 | B14 | 140 | Preț la cerere | |||
| MET6 11 90B3 IE2 aLL | Motor electric trifazat 1.1kw 1000rpm 90 B3 IE2 aLLMET6 11 90B3 IE2 aLL 19 mm · B3 | 19 | B3 | Preț la cerere | ||||
| MET6 11 90B5 IE2 aLL | Motor electric trifazat 1.1kw 1000rpm 90 B5 IE2 aLLMET6 11 90B5 IE2 aLL 19 mm · B5 · 200 mm | 19 | B5 | 200 | Preț la cerere | |||
| MET6 11 90B14 IE2 aLL | Motor electric trifazat 1.1kw 1000rpm 90 B14 IE2 aLLMET6 11 90B14 IE2 aLL 19 mm · B14 · 120 mm | 19 | B14 | 120 | Preț la cerere | |||
| MET6 11 90B3 | Motor electric trifazat 1.1kw 1000rpm 90 B3MET6 11 90B3 19 mm · B3 | 19 | B3 | Preț la cerere | ||||
| MET6 11 90B5 | Motor electric trifazat 1.1kw 1000rpm 90 B5MET6 11 90B5 19 mm · B5 · 200 mm | 19 | B5 | 200 | Preț la cerere | |||
| MET6 11 90B14 | Motor electric trifazat 1.1kw 1000rpm 90 B14MET6 11 90B14 19 mm · B14 · 120 mm | 19 | B14 | 120 | Preț la cerere |
Specificatii motor trifazat 1.1kW 1000rpm ax 24mm IEC90
Date electrice | |
|---|---|
Putere nominală motor | 1,1 kW |
Turație nominală motor | 930 rpm 50Hz |
Turație sincronă motor | 1000 rpm (6 poli) |
Frecvență nominală motor | 50 Hz |
Tensiune nominală motor (±10%) | 230 VΔ/50Hz |
Cuplu nominal motor | 11,3 Nm (Mn) |
Curent nominal motor | 4,92 A (VΔ/50Hz) |
Curent pornire motor | 5 xIn |
Cuplu pornire motor | 2,7 xMn |
Cuplu maxim motor | 2,7 xMn |
Pornire | D.O.L. |
Clasă eficiență | IE2 |
Randament | 78,1% - 100% sarcină (50Hz) |
Factor de putere cosφ | 0,72 - 100% sarcină |
Date generale | |
Mărime carcasă / Montaj | IEC/PAM 90 |
Greutate / Material carcasă | 16,4 kg / Aluminum |
Grad protecție / Metodă răcire | IP 55 / IC 411 |
Tropicalizare | Da |
Clasă vibrații / Serviciu | A / S1 sau superior |
Direcție rotație | Bidirecțional |
Intrare cablu | 1-M20x1,5 |
Standarde | IEC/DIN/ISO/VDE/EN |
Executat după standard | IEC 60034-1 |
Picioare detașabile | Da |
Vopsire | 7030 - C2 standard |
Protecții termice | PTC 120°C |
Clasă izolație / Creștere temperatură | F |
Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare | |
Temperatură ambientală | -20°C până la +40°C |
Altitudine față de nivelul mării | 1000 m |
Date mecanice | |
Nivel zgomot | LpA 66 dB(A) |
Moment de inerție | 0,00481 Kgm² |
Tip rulmenți | NSK |
Rulment parte antrenare DE | 6205-2RS-C3 |
Rulment parte neantrenare NDE | 6205-2RS-C3 |
Durată medie viață rulmenți | 40000 h |
Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
Inel compensare | NDE SIDE - standard |
Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC90 | |
Dimensiune ax (diametru x lungime) | Ø24 x 50 mm (pană 8x27) |
Lungime totală (L) | 337 mm |
Distanță găuri talpă | A 100 mm, B 140 mm, 56 mm umăr ax - gaură |
Înălțime ax (H) | 90 mm |
Înălțime totală cu cutie borne | Ø178 corp / 270 mm cu borne / lățime talpă 175 mm |
Intrare cablu cutie borne | 1-M20x1,5 |

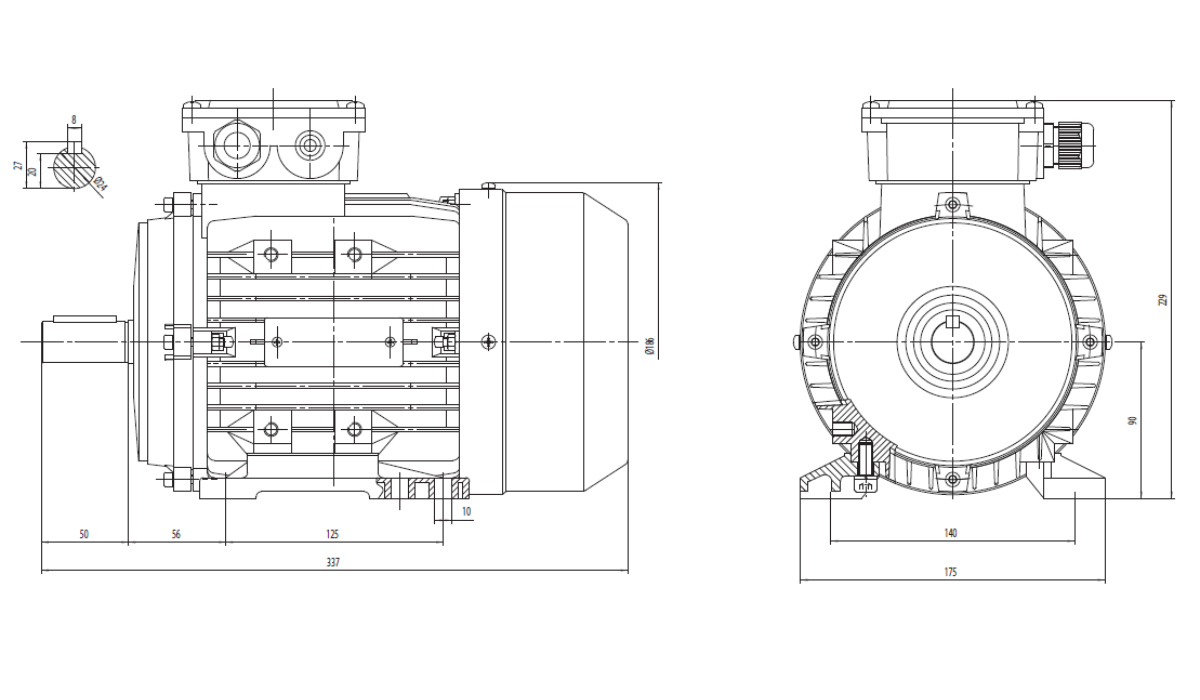

Dimensiuni motor trifazat 1.1kW 1000rpm 90 ax 24mm B3 IE2
Dimensiuni motor cu flanșă mare B5 IEC90 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø24 x 50 mm (pană 8x27) |
Lungime totală (L) | 337 mm |
Flanșă B5 | Ø130 centrare / Ø165 PCD / Ø200 flanșă / 4-Ø12 găuri |
Înălțime totală cu cutie borne | Ø183 corp / 139 mm cu borne |
Intrare cablu cutie borne | 1-M20x1,5 |

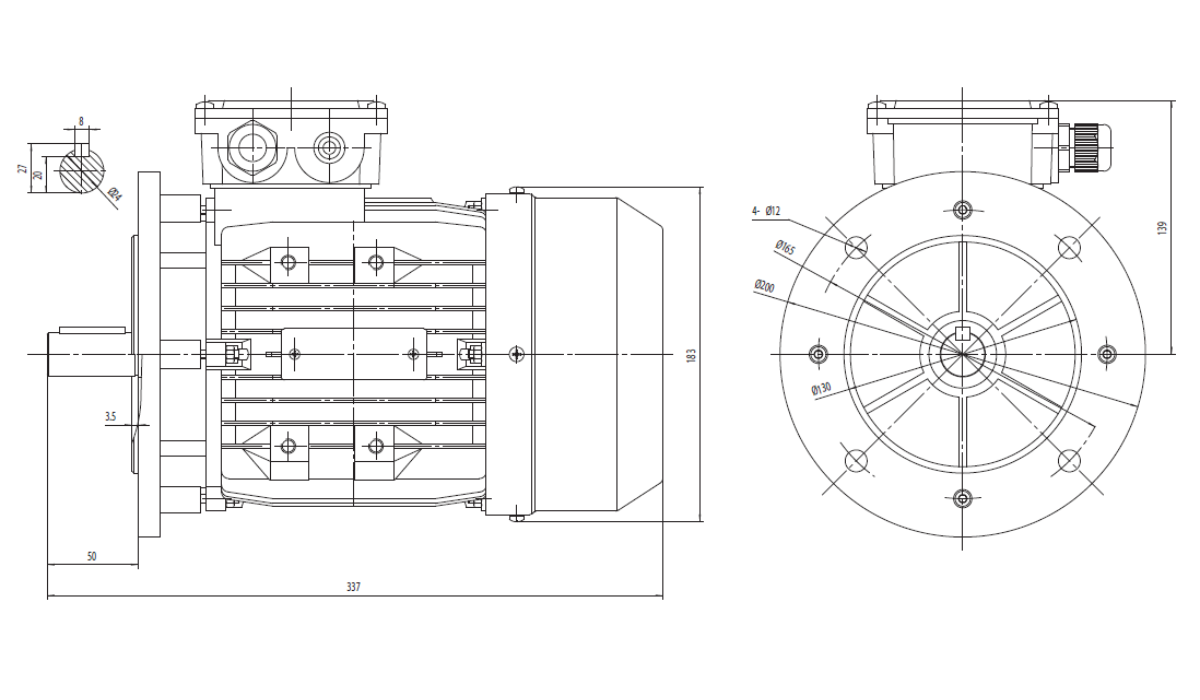

Dimensiuni motor trifazat 1.1kW 1000rpm 90 ax 24mm B5 IE2
Dimensiuni motor cu flanșă mică B14 IEC90 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø24 x 50 mm (pană 8x27) |
Lungime totală (L) | 337 mm |
Flanșă B14 | Ø95 centrare / 8xM8 găuri / 3 mm grosime / Ø140 flanșă |
Înălțime totală cu cutie borne | Ø183 corp / 129 mm cu borne |
Intrare cablu cutie borne | 1-M20x1,5 |

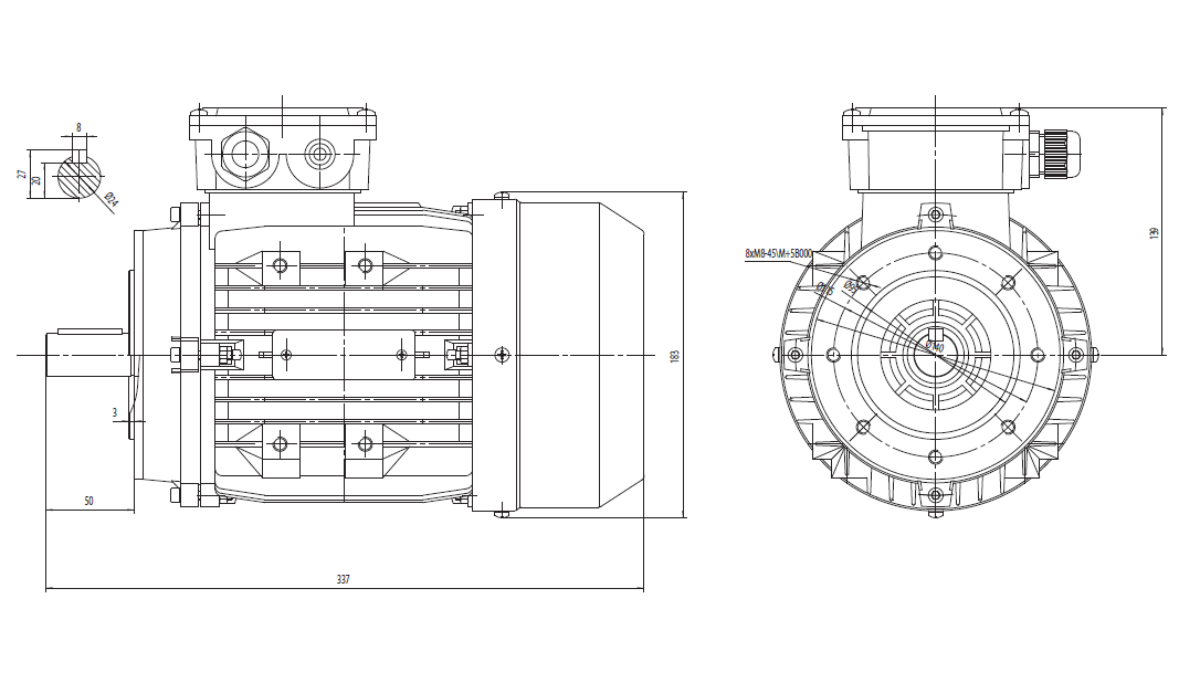

Dimensiuni motor trifazat 1.1kW 1000rpm 90 ax 24mm B14 IE2
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B14 (flanșă mică, cu găuri filetate), B35 (tălpi + flanșă mare) și B34 (tălpi + flanșă mică) — ultimele două modulare.
Aplicații generale specifice puterii motorului (1,1 kW 1000 rpm):
- Acționări pentru utilaje industriale ușoare și medii: transportoare mai lungi, benzi de sortare cu sarcină constantă, mecanisme de alimentare, sisteme de transfer și linii de manipulare a produselor.
- Reductoare și transmisii pentru sarcini mai mari: antrenarea reductoarelor melcate sau coaxiale pentru mecanisme cu cuplu ridicat, porți industriale, bariere automate, platforme mobile și sisteme de poziționare.
- Pompe și echipamente de circulație: pompe centrifuge de capacitate mică și medie, pompe de recirculare, sisteme de alimentare cu apă, instalații de spălare și transfer de fluide în procese industriale.
- Agitatoare și mixere de producție: rezervoare de amestec pentru lichide cu vâscozitate redusă sau medie, omogenizare în industria chimică, alimentară, cosmetică sau de tratare a apei.
- Ventilație, exhaustare și aerisire industrială: ventilatoare centrifuge și axiale de putere medie, exhaustoare pentru spații tehnice, centrale de ventilație și echipamente de climatizare locală.
- Utilaje de ambalare și procesare: mașini de ambalat, etichetat, dozare, înfoliere, sigilare, tăiere și formare ambalaje, unde este necesară funcționare stabilă și cuplu constant.
- Echipamente pentru industria lemnului, metalului ușor și reciclării: role de antrenare, sisteme de avans, linii compacte de prelucrare, tocătoare mici, separatoare sau mecanisme de ghidaj.
Motoarele standard de 1,1 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
