Specificatii motor trifazat 1.1kW 1500rpm ax 19mm IEC80
Date electrice |
|
|---|---|
| Putere nominală motor | 1,1 kW (1100W) |
| Turație nominală motor | 1390 rpm 50Hz 1670 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 7,56 Nm (Mn) |
| Curent nominal motor | 4,69 A (VΔ/50Hz) 2,7 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 74,6% – 100% sarcină (50Hz) 75,7% – 75% sarcină (50Hz) 73,3% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,79 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 80 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 12,3 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 70 dB(A) LwA 79 dB(A) |
| Moment de inerție | 0,00224 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6204-2RS-C3 |
| Rulment parte neantrenare NDE | 6204-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

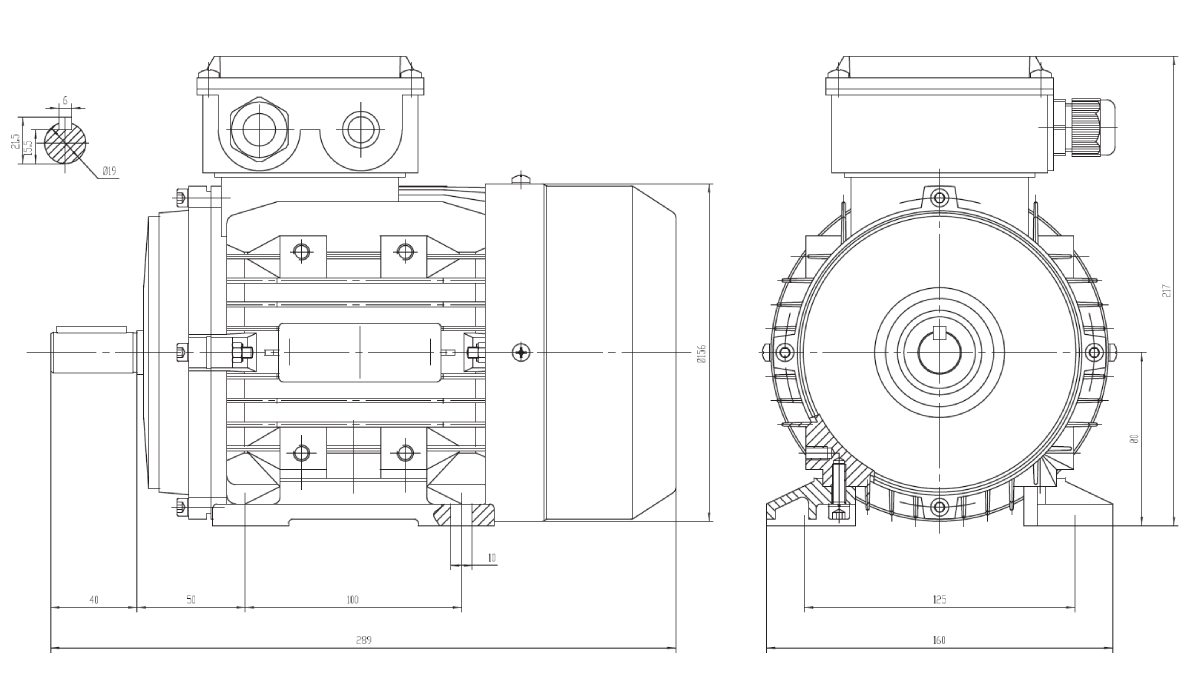

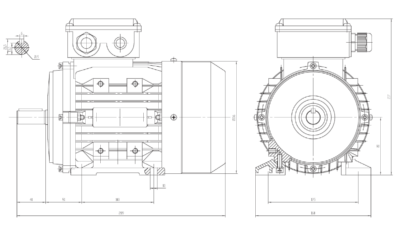

Dimensiuni motor cu talpă B3 IEC80 |
|
| Dimensiune ax (diametru x lungime) | Ø19 x 40 mm |
| Lungime totală (L) | 289 mm |
| Distanță găuri talpă (A x B) | A 100 mm, B 125 mm |
| Distanță umăr ax – gaură talpă (C) | 50 mm |
| Înălțime ax (H) | 80 mm |
| Înălțime totală cu cutie borne | 217 mm |
| Lățime talpă | 160 mm |
| Intrare cablu cutie borne | M20x1,5 |

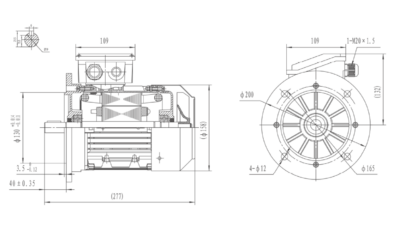

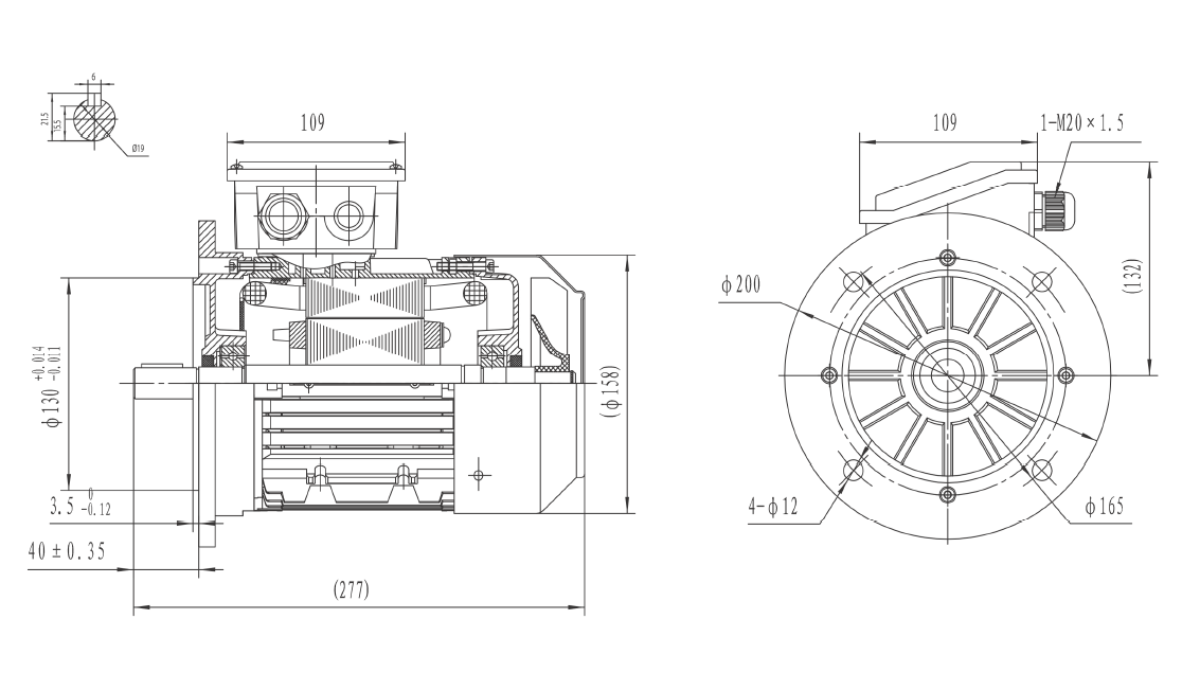

Dimensiuni motor cu flanșă mare B5 IEC80 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø19 mm (pană 6 mm / 21.5 x 15.5 mm) x 40 ±0.35 mm lungime utilă |
| Lungime totală (L) | (277) mm |
| Distanță găuri flanșă | Ø200 mm exterior / centrare Ø130 mm (+0.04 / -0.01) / Ø165 mm PCD / 4 x Ø12 (4-Ø12) / grosime flanșă 3.5 -0.12 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø(158) mm corp / (132) mm înălțime cu cutie / 109 mm cutie borne |
| Intrare cablu cutie borne | 1-M20x1.5 |

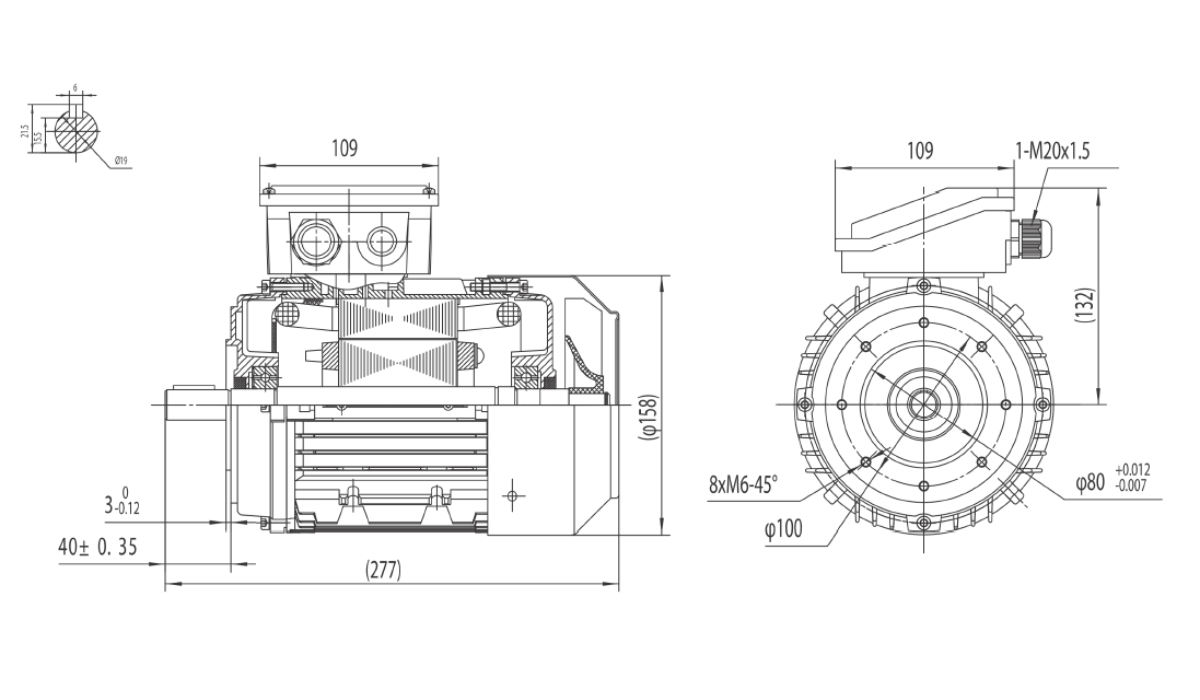

Dimensiuni motor cu flanșă mică B14 IEC80 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø19 mm x 40±0.35 mm lungime utilă (Ø19 / pană 6 mm / 21.5 mm / 15.5 mm / 3 0/-0.12 mm umăr) |
| Lungime totală (L) | (277) mm |
| Distanță găuri flanșă | Ø100 mm PCD / Ø80 mm centrare +0.012/-0.007 / 8xM6-45° |
| Tip prindere | B14 – cu flanșă mica |
| Înălțime totală cu cutie borne | (Ø158) mm corp / (132) mm înălțime până la capac / 109 mm lățime cutie borne |
| Intrare cablu cutie borne | 1-M20x1.5 |
Motorul electric trifazat 1,1 kW 1400 rpm IEC 80 este un model puternic din gama IEC 80, conceput pentru echipamente care necesită o construcție robustă și o rezervă bună de performanță. Gabaritul IEC 80 și axul de 19 mm oferă rigiditate mecanică și compatibilitate cu sisteme de acționare standard, iar turația de 1400 rpm susține o funcționare echilibrată între cuplu, stabilitate și randament. Bobinajul din cupru, carcasa din aluminiu și protecția IP55 contribuie la o exploatare fiabilă în medii industriale, comerciale și tehnice, cu montaj facil prin flanșă PAM 80 și transmisii mecanice compatibile.
Specificatii motor trifazat 1.1kW 1500rpm ax 24mm IEC90
Date electrice |
|
|---|---|
| Putere nominală motor | 1,1 kW (1100W) |
| Turație nominală motor | 1400 rpm 50Hz 1680 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 7,51 Nm (Mn) |
| Curent nominal motor | 4,69 A (VΔ/50Hz) 2,7 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 75,5% – 100% sarcină (50Hz) 76,7% – 75% sarcină (50Hz) 74,4% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,78 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 90 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 12,1 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 70 dB(A) LwA 80 dB(A) |
| Moment de inerție | 0,00244 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6205-2RS-C3 |
| Rulment parte neantrenare NDE | 6205-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

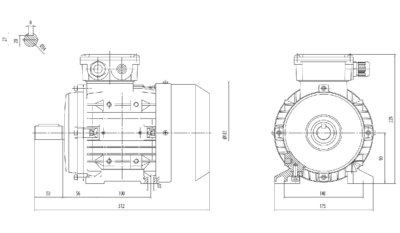

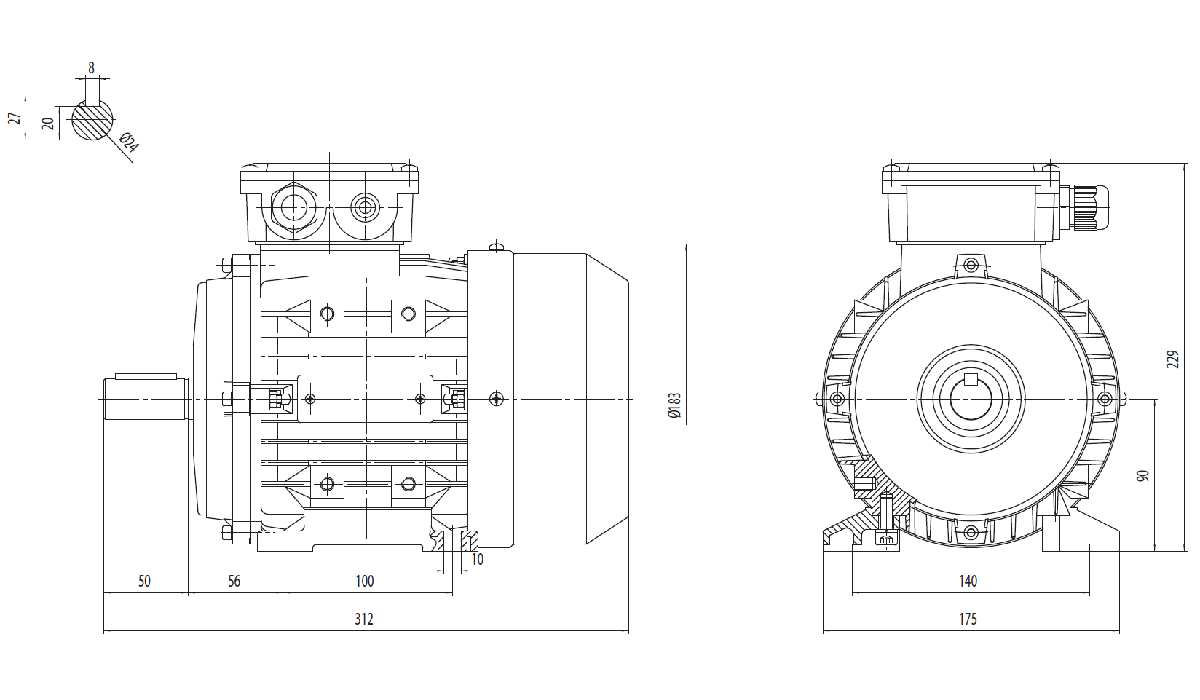

Dimensiuni motor cu talpă B3 IEC90 |
|
| Dimensiune ax (diametru x lungime) | Ø24 x 50 mm |
| Lungime totală (L) | 312 mm |
| Distanță găuri talpă (A x B) | A 100 mm, B 140 mm |
| Distanță umăr ax – gaură talpă (C) | 56 mm |
| Înălțime ax (H) | 90 mm |
| Înălțime totală cu cutie borne | 229 mm |
| Lățime talpă | 175 mm |
| Intrare cablu cutie borne | M20x1,5 |

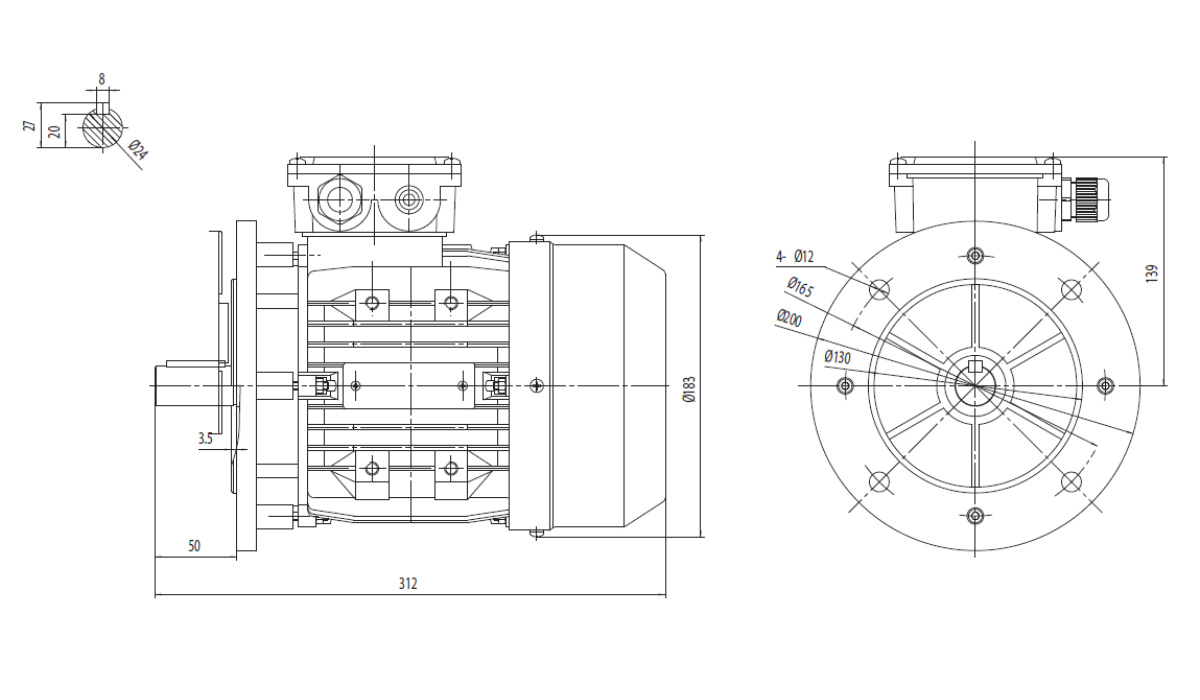

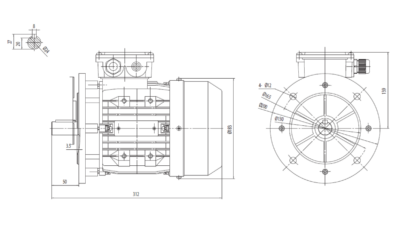

Dimensiuni motor cu flanșă mare B5 IEC90 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø24 mm (pană 8 mm / 27 x 20 mm) x 50 mm lungime utilă |
| Lungime totală (L) | 312 mm |
| Distanță găuri flanșă | Ø200 mm exterior / centrare Ø130 mm / Ø165 mm PCD / 4 x Ø12 (4-Ø12) / grosime flanșă 35 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø183 mm corp / 139 mm înălțime cu cutie borne |
| Intrare cablu cutie borne | 1 x M20x1.5 (conform serie IEC90) |

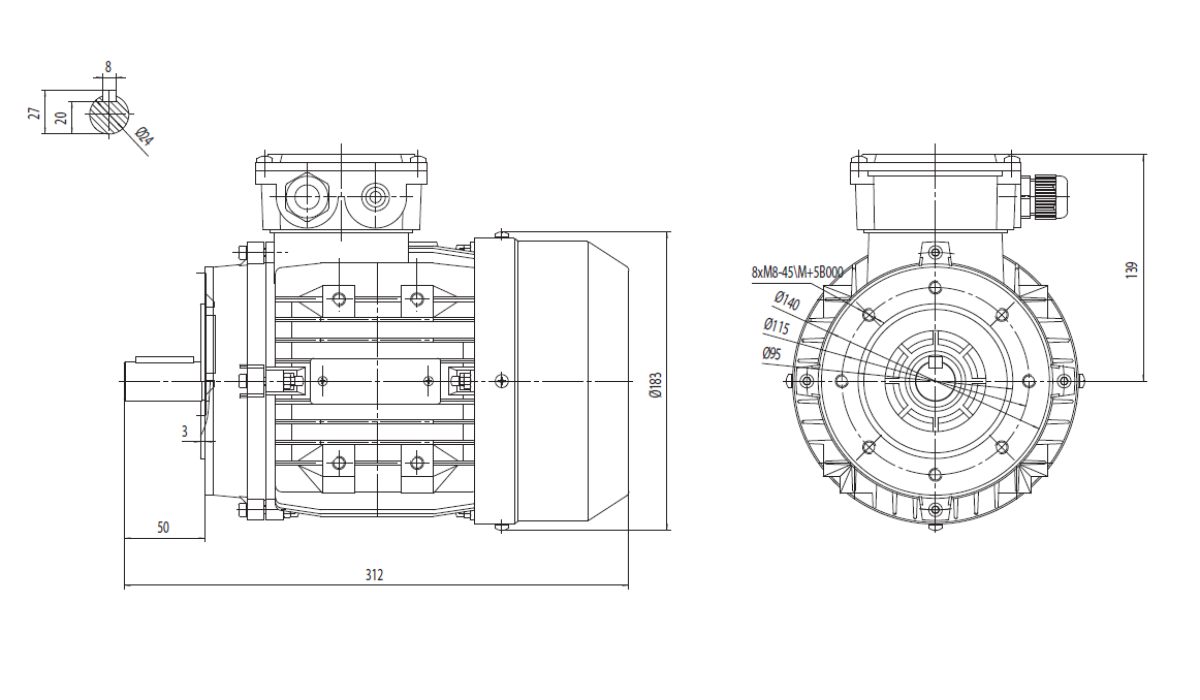

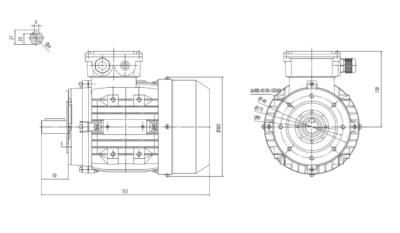

Dimensiuni motor cu flanșă mică B14 IEC90 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø24 mm x 50 mm lungime utilă (Ø24 / pană 8 mm / 20 mm / 27 mm / 3 mm umăr) |
| Lungime totală (L) | 312 mm |
| Distanță găuri flanșă | Ø140 mm exterior / Ø95 mm centrare / Ø115 mm PCD / 8xM8-45° / M5B000 |
| Tip prindere | B14 – cu flanșă mica |
| Înălțime totală cu cutie borne | Ø183 mm corp / 139 mm înălțime până la capac cutie borne |
| Intrare cablu cutie borne | Presetupă cablu standard – 2 intrări |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Pompe centrifuge | Pompe de transfer și recirculare pentru instalații industriale, sisteme de alimentare cu apă, circuite de răcire și aplicații care necesită debit constant și presiune ridicată în regim continuu. |
| Ventilatoare industriale | Ventilatoare axiale și centrifugale de capacitate mare, sisteme HVAC industriale, exhaustoare și instalații de ventilație care funcționează permanent și solicită cuplu ridicat la pornire. |
| Benzi transportoare | Conveioare industriale, linii de producție și sisteme automate de manipulare materiale cu încărcare medie și mare, beneficiind de rezistența mecanică oferită de axul de 24 mm. |
| Motoreductoare | Reductoare melcate, coaxiale și pendulare compatibile cu gabaritul IEC 90, utilizate în aplicații care necesită cuplu ridicat la ieșire și funcționare continuă în medii industriale. |
| Automatizări industriale | Acționări mecanice pentru linii automate, sisteme de poziționare, echipamente de manipulare și instalații cu cicluri frecvente de pornire și oprire. |
| Utilaje agricole | Șnecuri transportoare, instalații de furajare, ventilatoare pentru hale și ferme, echipamente de procesare și sisteme care funcționează în regim intensiv. |
| Echipamente alimentare | Mixere, transportoare, mașini de dozare și procesare, precum și alte utilaje din industria alimentară care necesită funcționare stabilă și continuă. |
| Compresoare și pompe de vid | Compresoare industriale de capacitate medie, instalații pneumatice și pompe de vid care necesită putere suplimentară la pornire și funcționare constantă. |
| Utilaje pentru lemn | Sisteme de exhaustare, mecanisme de avans, transportoare și echipamente auxiliare pentru prelucrarea lemnului cu sarcini mecanice constante. |
| Stații de apă | Instalații de tratare, filtrare și recirculare a apei, precum și sisteme tehnice care necesită funcționare fiabilă pe perioade îndelungate. |
| Mașini speciale | Construcții de mașini personalizate, echipamente industriale și aplicații OEM care necesită ax de 24 mm și compatibilitate cu standardul IEC 90. |
Motorul electric trifazat 1,1 kW 1400 rpm IEC 90 este un model dintr-o clasă de putere superioară, conceput pentru echipamente care necesită o construcție robustă și o rezervă bună de performanță în exploatare continuă. Carcasa IEC 90 și axul de 24 mm oferă o rigiditate mecanică superioară, iar turația de 1400 rpm asigură un raport echilibrat între cuplu, stabilitate și randament. Bobinajul din cupru, carcasa din aluminiu și protecția IP55 contribuie la o funcționare fiabilă în medii industriale, comerciale și tehnice, iar compatibilitatea cu flanșă PAM 90 și transmisii mecanice standard facilitează integrarea în sisteme de acționare diverse.
Alte Turații Disponibile (1.1kW)
- Motoare electrice trifazate 3000 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
Navigare Ierarhică și Produse Compatibile
- Motoare electrice trifazate 1400rpm
- Reductoare de turație
- Convertizoare de frecvență
- Transmisii mecanice
Avantajul All Industrial
- Zgomot Redus: Operare silențioasă, cu un nivel de presiune sonoră de doar 70 dB(A).
- Mentenanță Zero: Rulmenți 6205-2RS-C3 etanși, cu o durată de viață medie de 40.000 ore.
- Stabilitate: asigură un cuplu de pornire adecvat aplicațiilor cu solicitări variabile, menținând o funcționare stabilă în regim continuu.
