Alege variantă de Motor trifazat 1.5kw 1000rpm și Accesorii:
Specificatii motor trifazat 1.5kW 1000rpm ax 24mm IEC90
Date electrice |
|
|---|---|
| Putere nominală motor | 1,5 kW |
| Turație nominală motor | 945 rpm 50Hz 1135 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 15,17 Nm (Mn) |
| Curent nominal motor | 5,99 A (VΔ/50Hz) 3,44 A (VY/50Hz) |
| Curent pornire motor | 7,5 xIn |
| Cuplu pornire motor | 2,5 xMn |
| Cuplu maxim motor | 2,5 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2 |
| Randament | 92,5% – 100% sarcină (50Hz) / 86,5% – 100% sarcină (60Hz) 91,5% – 75% sarcină (50Hz) / 86,3% – 75% sarcină (60Hz) 92,3% – 50% sarcină (50Hz) / 84% – 50% sarcină (60Hz) |
| Factor de putere cosφ | 0,68 – 100% sarcină (50Hz / 60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 90 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 18,2 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP 55 / IC 411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 sau superior |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 66 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,00629 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6205-ZZ-C3 |
| Rulment parte neantrenare NDE | 6205-ZZ-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC90 |
|
| Dimensiune ax (diametru x lungime) | Ø24-0,009/-0,004 x 50±0,35 mm (pană 8-0,036×20-0,2×27) |
| Lungime totală (L) | S=312 / L=337 mm |
| Distanță găuri talpă | A 100 mm / B 125 mm, 56±1,5 mm umăr ax |
| Înălțime ax (H) | 90-0,5 mm |
| Înălțime totală cu cutie borne | Ø177 corp / (231) cu borne / lățime talpă 175 mm (140 mm între șuruburi) |
| Intrare cablu cutie borne | 1-M20x1,5 |

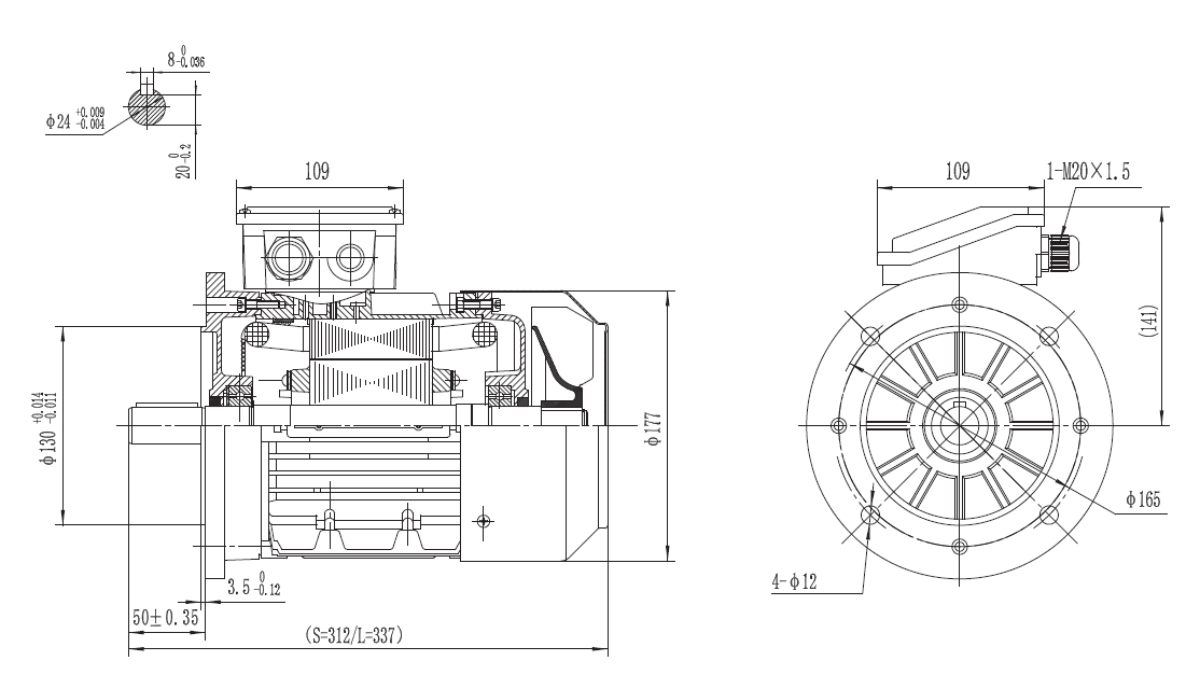

Dimensiuni motor cu flanșă mare B5 IEC90 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø24-0,009/-0,004 x 50±0,35 mm (pană 8-0,036×20-0,2) |
| Lungime totală (L) | S=312 / L=337 mm |
| Flanșă B5 | Ø130-0,014/-0,011 centrare / Ø165 PCD / Ø200 flanșă / 4-Ø12 găuri / 3,5-0,12 mm grosime |
| Înălțime totală cu cutie borne | Ø177 corp / (141) cu borne |
| Intrare cablu cutie borne | 1-M20x1,5 |

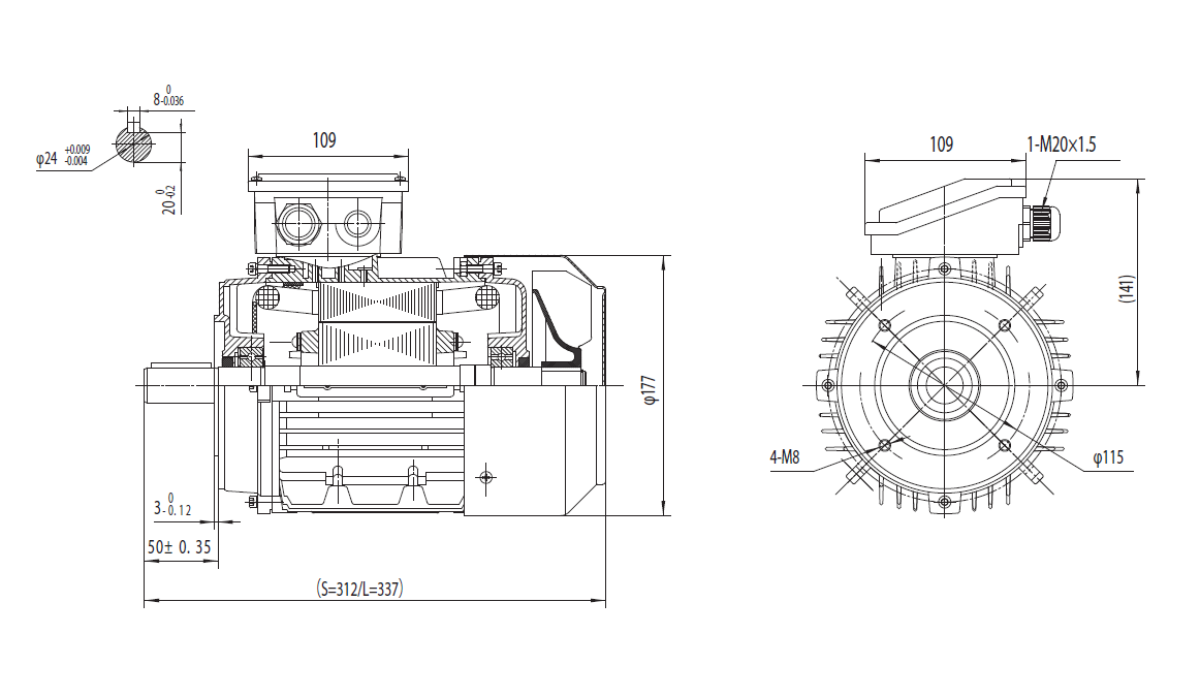

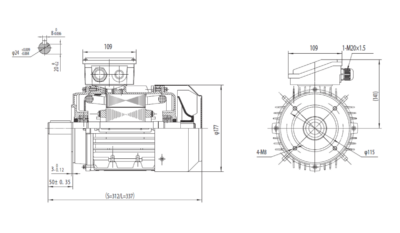

Dimensiuni motor cu flanșă mică B14 IEC90 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø24 mm x 50±0.35 mm lungime utilă (Ø24 +0.009/-0.004 / pană 8 0/-0.036 / 20 0/+0.2 / 3 0/-0.12 mm umăr) |
| Lungime totală (L) | (S=312/L=337) mm |
| Distanță găuri flanșă | Ø115 mm PCD / 4-M8 – conform desen |
| Tip prindere | B14 – cu flanșă mica |
| Înălțime totală cu cutie borne | Ø177 mm corp / (141) mm înălțime până la capac / 109 mm lățime cutie borne |
| Intrare cablu cutie borne | 1-M20x1.5 |
Specificatii motor trifazat 1.5kW 1000rpm ax 28mm IEC100
Date electrice |
|
|---|---|
| Putere nominală motor | 1,5 kW (1500W) |
| Turație nominală motor | 950 rpm 50Hz 1140 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 15,09 Nm (Mn) |
| Curent nominal motor | 6,65 A (VΔ/50Hz) 3,82 A (VY/50Hz) |
| Curent pornire motor | 6,2 xIn |
| Cuplu pornire motor | 2,9 xMn |
| Cuplu maxim motor | 3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1 sau superior |
| Randament | 79,8% – 100% sarcină (50Hz) 79,4% – 75% sarcină (50Hz) 77,6% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,71 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 100 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 21,6 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 *Optional pana la S9 inclusiv |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M20x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 66 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,00955 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6206-2RS-C3 |
| Rulment parte neantrenare NDE | 6206-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

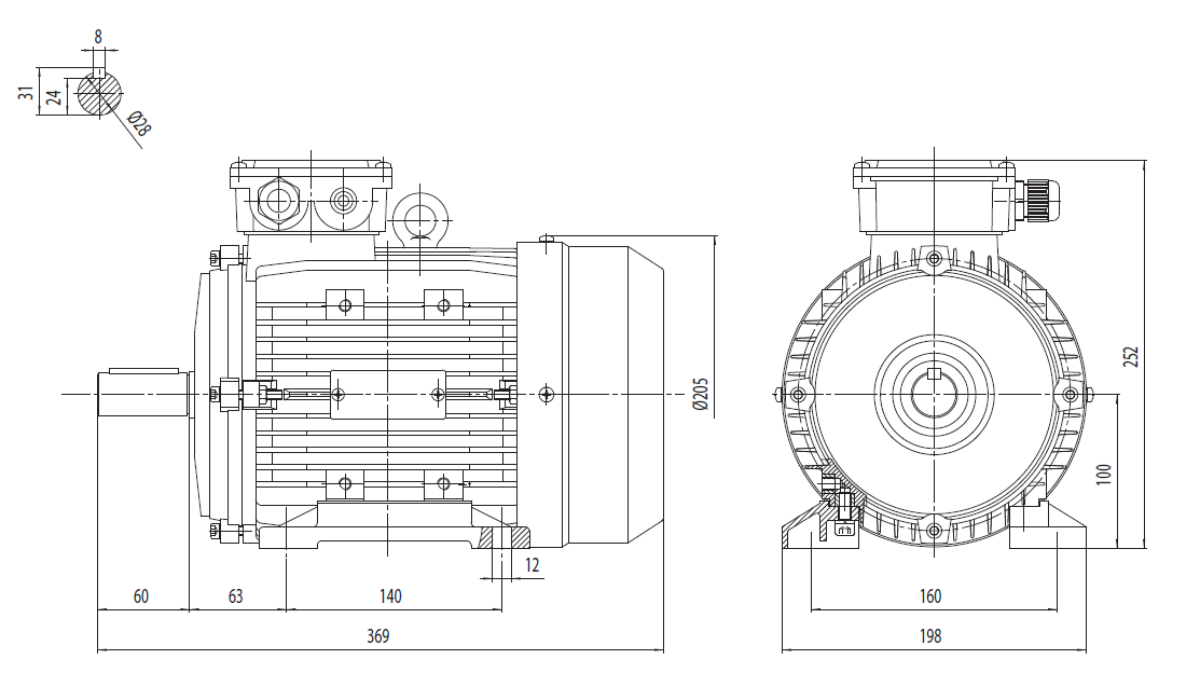

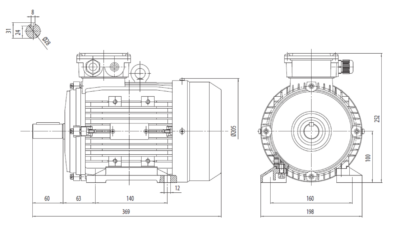

Dimensiuni motor cu talpă B3 IEC100 |
|
| Dimensiune ax (diametru x lungime) | Ø28 x 60 mm Pană 8 x 31 |
| Lungime totală (L) | 369 mm |
| Distanță găuri talpă (A x B) | A 160 mm, B 140 mm |
| Distanță umăr ax – gaură talpă (C) | 63 mm |
| Înălțime ax (H) | 100 mm |
| Înălțime totală cu cutie borne | 252 mm (Ø205 corp) |
| Lățime talpă | 198 mm (Ø12 găuri talpă) |
| Intrare cablu cutie borne | 2-M20x1,5 |

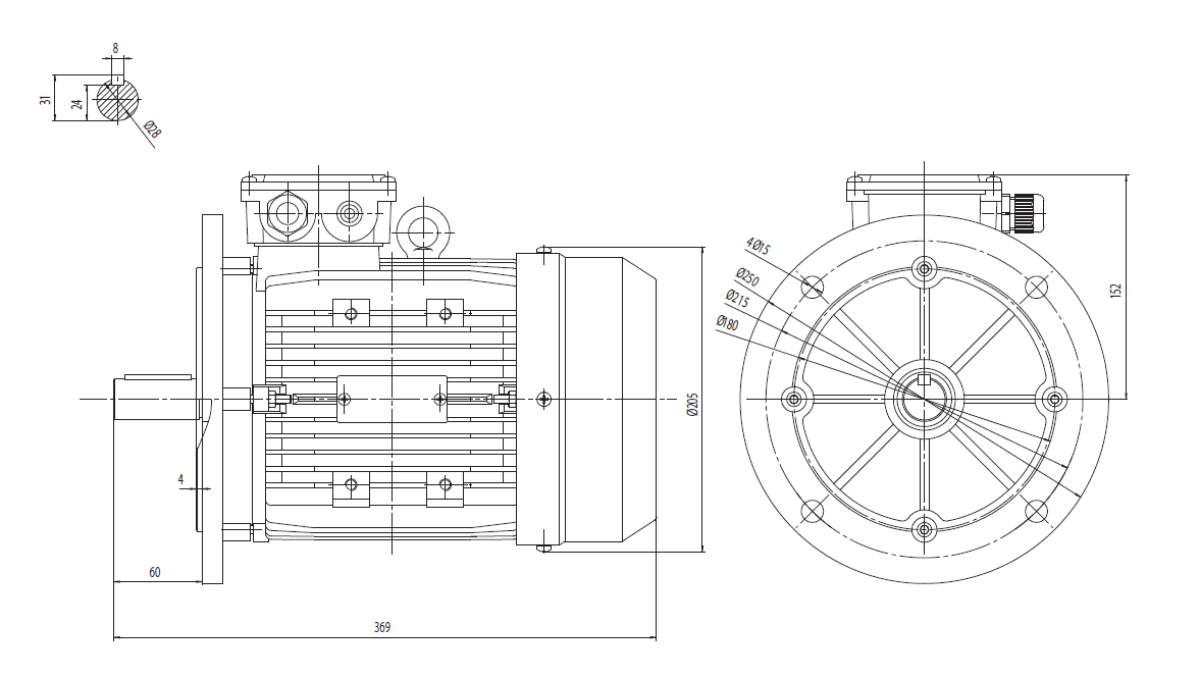

Dimensiuni motor cu flanșă mare B5 IEC100 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø28 mm x 60 mm lungime utilă (Ø28 / pană 8 mm / 24 mm / 31 mm / 4 mm umăr) |
| Lungime totală (L) | 369 mm |
| Distanță găuri flanșă | Ø250 mm / Ø215 mm / Ø180 mm / 4xØ15 mm – conform desen |
| Tip prindere | B5 – cu flanșă mare |
| Înălțime totală cu cutie borne | Ø205 mm corp / 152 mm înălțime până la ax cutie borne |
| Intrare cablu cutie borne | Presetupă cablu standard – 2 intrări |

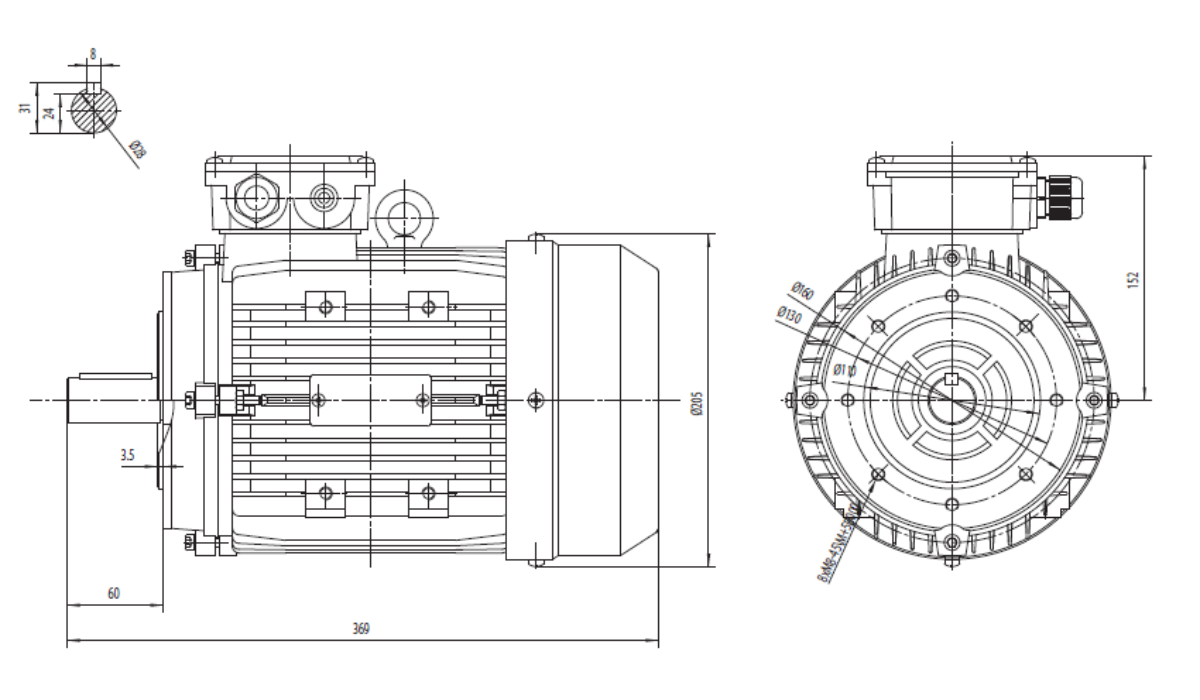

Dimensiuni motor cu flanșă mică B14 IEC100 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø30 mm x 60 mm lungime totală (35 mm umăr / pană 8 mm / 24 mm / Ø30) |
| Lungime totală (L) | 369 mm |
| Distanță găuri flanșă | Ø160 mm / Ø150 mm / Ø110 mm / 8-M8? – conform desen |
| Tip prindere | B14 – cu flanșă mică |
| Înălțime totală cu cutie borne | Ø305 mm corp / 152 mm înălțime cutie borne |
| Intrare cablu cutie borne | 2x presetupe – conform desen |
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B14 (flanșă mică, cu găuri filetate), B35 (tălpi + flanșă mare) și B34 (tălpi + flanșă mică) — ultimele două modulare.
Aplicații generale specifice puterii motorului (1,5 kW 1000 rpm):
-
Echipamente de conveiaj și transport industrial greu: Benzi transportoare de lungime mare pentru încărcături grele, elevatoare verticale cu cupe, linii automate de paletizare, mese cu role motorizate și șnecuri industriale pentru deșeuri sau agregate.
-
Agitare, omogenizare și mixare intensivă: Tancuri industriale de amestec pentru compuși cu vâscozitate ridicată (paste, adezivi, rășini, nămoluri, vopsele dense), omogenizatoare din industria chimică și stații de tratare/epurare a apei.
-
Cuplare la reductoare de turație de gabarit mare (NMRV 075 / 090 / Coaxiale): Acționarea preselor mecanice, mașinilor de ștanțat, ghilotinelor industriale, meselor rotative grele, caruseluri de procesare și porți industriale cu masă mare.
-
Pompaj industrial și procesare fluide: Pompe de presiune înaltă, grupuri hidraulice, pompe volumetrice pentru fluide dense sau abrazive și instalații industriale de spălare sub presiune.
-
Sisteme masive de ventilație și exhaustare: Centrale mari de tratare a aerului (UTA), suflante industriale de debit mare, exhaustoare de praf sau pilitură metalică și tunele de uscare.
-
Utilaje din industria lemnului, reciclare și prelucrare: Tocătoare industriale de deșeuri (shreddere compacte), mașini de debitat lemn și profilate metalice, prese de balotat și mori cu ciocane de capacitate medie.
Motoarele standard de 1,5 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
