Specificatii motor trifazat 11kW 1000rpm ax 42mm IEC160
Date electrice |
|
|---|---|
| Putere nominală motor | 11 kW (11000W) |
| Turație nominală motor | 970 rpm 50Hz 1165 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 108,34 Nm (Mn) |
| Curent nominal motor | 23,9 A (VΔ/50Hz) 13,86 A (VY/50Hz) |
| Curent pornire motor | 7,3 xIn |
| Cuplu pornire motor | 2,9 xMn |
| Cuplu maxim motor | 2,7 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1 sau superior |
| Randament | 88,7% – 100% sarcină (50Hz) 89% – 75% sarcină (50Hz) 88,1% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,75 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 160 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 89,5 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 *Optional pana la S9 inclusiv |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M32x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 61 dB(A) LwA 70 dB(A) |
| Moment de inerție | 0,12273 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6309-2RS-C3 |
| Rulment parte neantrenare NDE | 6209-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

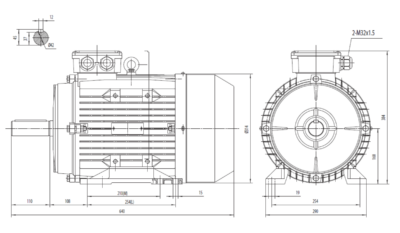

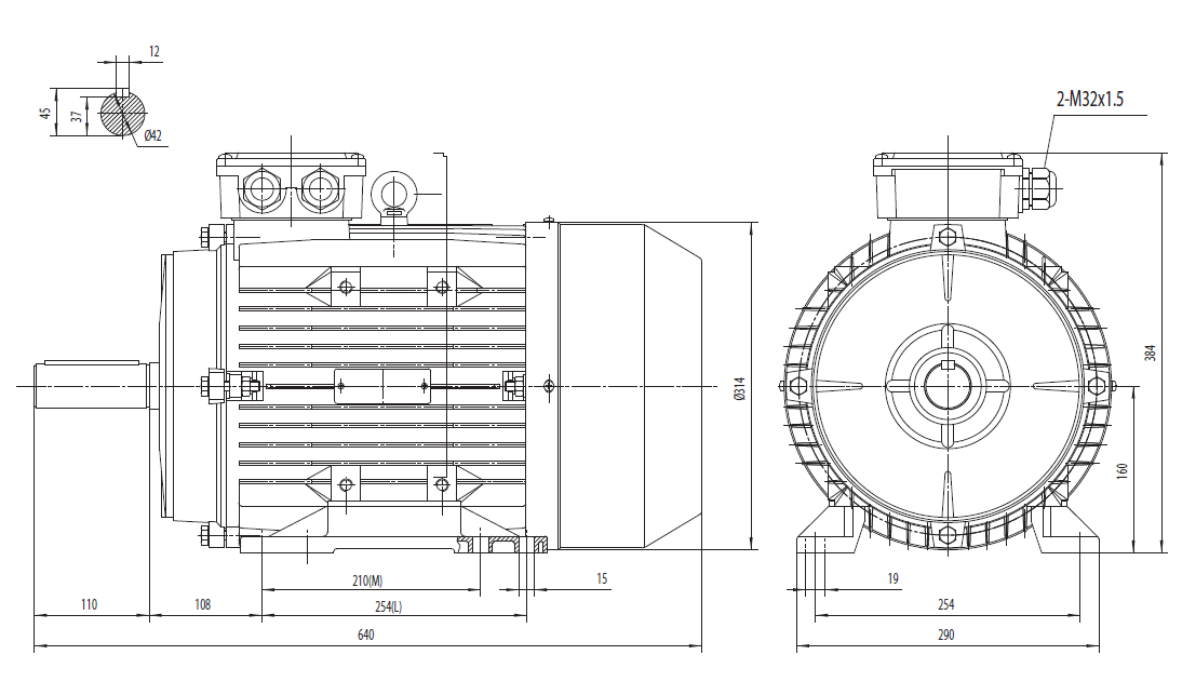

Dimensiuni motor cu talpă B3 IEC160 |
|
| Dimensiune ax (diametru x lungime) | Ø42 x 110 mm Pană 12 x 37 |
| Lungime totală (L) | 640 mm |
| Distanță găuri talpă (A x B) | A 254 mm, B 210 mm (M) / 254 mm (L) |
| Distanță umăr ax – gaură talpă (C) | 108 mm |
| Înălțime ax (H) | 160 mm |
| Înălțime totală cu cutie borne | 384 mm (Ø314 corp) |
| Lățime talpă | 290 mm (15 mm / 19 mm găuri talpă) |
| Intrare cablu cutie borne | 2-M32x1,5 |

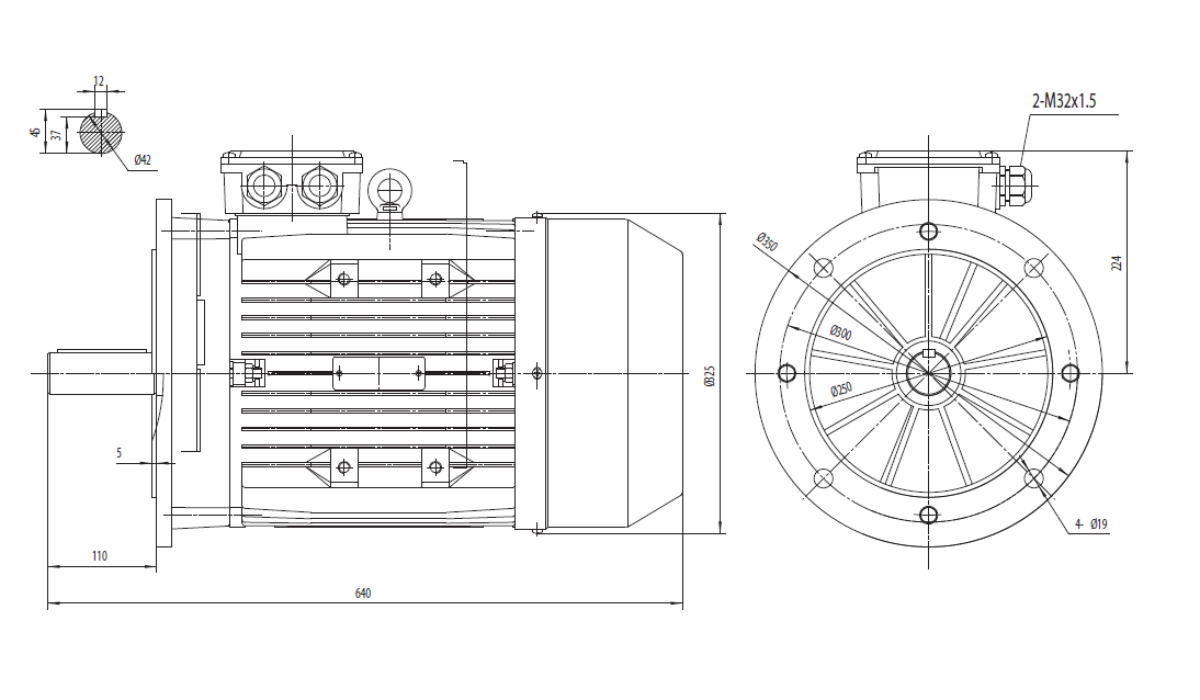

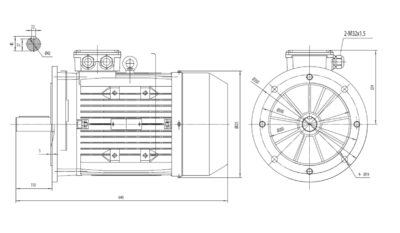

Dimensiuni motor cu flanșă mare B5 IEC160 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø42 mm x 110 mm lungime utilă (Ø42 / pană 12 mm / 37 mm / 45 mm / 5 mm umăr) |
| Lungime totală (L) | 640 mm |
| Distanță găuri flanșă | Ø350 mm / Ø300 mm / Ø250 mm / 4-Ø19 mm – conform desen |
| Tip prindere | B5 – cu flanșă mare |
| Înălțime totală cu cutie borne | Ø375 mm corp / 214 mm înălțime până la ax cutie borne |
| Intrare cablu cutie borne | 2-M32x1.5 |
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B35 (tălpi + flanșă mare modulara).
Aplicații generale specifice puterii motorului (11 kW 1000 rpm):
-
Acționări pentru utilaje industriale grele: benzi transportoare lungi, instalații de transfer pentru materiale vrac, sisteme de alimentare continuă și echipamente care lucrează cu sarcină mare și porniri repetate.
-
Pompe industriale de capacitate mare: pompe centrifuge pentru apă, stații de pompare, pompe de proces și echipamente de recirculare pentru instalații tehnologice, unde este necesar un cuplu constant la turație redusă.
-
Agitatoare, malaxoare și mixere industriale: rezervoare mari de amestec, suspensii, soluții dense sau vâscoase, aplicații din industria chimică, alimentară, de tratare a apei sau în procese de omogenizare intensivă.
-
Ventilație industrială și exhaustare pentru spații mari: ventilatoare de capacitate ridicată, instalații de extracție a aerului, sisteme de filtrare și recirculare pentru hale, ateliere și spații de producție.
-
Transmisii cu reductoare pentru sarcini mari: acționări pentru transportoare înclinate, mecanisme de deplasare, platforme industriale, utilaje cu inerție mare și echipamente care necesită rezervă de putere și funcționare stabilă.
-
Utilaje de procesare și prelucrare: linii de producție, mașini de tăiere, presare, compactare, ambalare sau dozare industrială, unde motorul lucrează în regim intens și cu solicitare mecanică ridicată.
-
Echipamente auxiliare din industrie: tocătoare, mixere mari, separatoare, mașini pentru reciclare, sisteme de antrenare pentru utilaje generale și aplicații tehnice cu cerințe ridicate de fiabilitate.
Motoarele standard de 11 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
