Motor trifazat 110kW 1000 rpm ax 80mm IEC 315
Alege variantă de Motor trifazat 110kw 1000rpm și Accesorii:
Toate produsele: Ø ax motor 80 mm · Gabarit IEC 315 · Turație 1.000 rpm · Putere 110 kW
| Imagine | Preț (fără TVA) | Stoc | Comandă sau ofertă | |||
|---|---|---|---|---|---|---|
| MET6 110 315B3 IE2 aLL | Motor electric trifazat 110kw 1000rpm 315 B3 IE2 aLLMET6 110 315B3 IE2 aLL B3 | B3 | Preț la cerere | |||
| MET6 110 315B5 IE2 aLL | Motor electric trifazat 110kw 1000rpm 315 B5 IE2 aLLMET6 110 315B5 IE2 aLL B5 | B5 | Preț la cerere | |||
| MET6 110 315B3 | Motor electric trifazat 110kw 1000rpm 315 B3MET6 110 315B3 B3 | B3 | Preț la cerere | |||
| MET6 110 315B5 | Motor electric trifazat 110kw 1000rpm 315 B5MET6 110 315B5 B5 | B5 | Preț la cerere |
Specificatii motor trifazat 110kW 1000rpm ax 80mm IEC315
Date electrice | |
|---|---|
Putere nominală motor | 110 kW (110000W) |
Turație nominală motor | 975 rpm 50Hz |
Turație sincronă motor | 1000 rpm (6 poli) |
Frecvență nominală motor | 50 Hz |
Tensiune nominală motor (±10%) | 400 VΔ/50Hz |
Cuplu nominal motor | 1077,89 Nm (Mn) |
Curent nominal motor | 189,1 A (VΔ/50Hz) |
Curent pornire motor | 7 xIn |
Cuplu pornire motor | 2 xMn |
Cuplu maxim motor | 2,3 xMn |
Pornire | D.O.L. |
Clasă eficiență | IE1 sau superior |
Randament | 93,3% - 100% sarcină |
Factor de putere cosφ | 0,9 - 100% sarcină |
Date generale | |
Mărime carcasă / Montaj | IEC/PAM 315 |
Greutate / Material carcasă | 932 kg / Fontă |
Grad protecție / Metodă răcire | IP55 / IC411 |
Tropicalizare | Da |
Clasă vibrații / Serviciu | A / S1 |
Direcție rotație | Bidirecțional |
Intrare cablu | 2-M63x1,5 + 1-M16x1,5 |
Standarde | IEC/DIN/ISO/VDE/EN |
Executat după standard | IEC 60034-1 |
Picioare detașabile | Nu |
Vopsire | 5002 - C2 standard |
Protecții termice | PTC 120°C |
Clasă izolație / Creștere temperatură | F |
Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare | |
Temperatură ambientală | -20°C până la +40°C |
Altitudine față de nivelul mării | 1000 m |
Date mecanice | |
Nivel zgomot | LpA 73 dB(A) |
Moment de inerție | 4,54331 Kgm² |
Tip rulmenți | C&U |
Rulment parte antrenare DE | NU319 |
Rulment parte neantrenare NDE | 6319-C3 |
Durată medie viață rulmenți | 40000 h |
Interval relubrifiere L1 DE / NDE | 5900 h / 11800 h |
Inel compensare | NDE SIDE - standard |
Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC315 | |
Dimensiune ax (diametru x lungime) | Ø80 -0,009/-0,020 x 170±0,90 mm (util 140 mm) |
Lungime totală (L) | 1385 mm |
Distanță găuri talpă (A x B) | A 508 mm, B 457 mm (672 mm talpă) |
Distanță umăr ax - gaură talpă (C) | 216±4,0 mm |
Înălțime ax (H) | 315 -0/-0,5 mm |
Înălțime totală cu cutie borne | 845 mm (Ø651 corp) - Cutie borne 280x320, 180 centre |
Lățime talpă | 628 mm (508 mm interior / 120 mm margine, găuri 4-Ø28 +0,52) |
Intrare cablu cutie borne | 2-M64 |

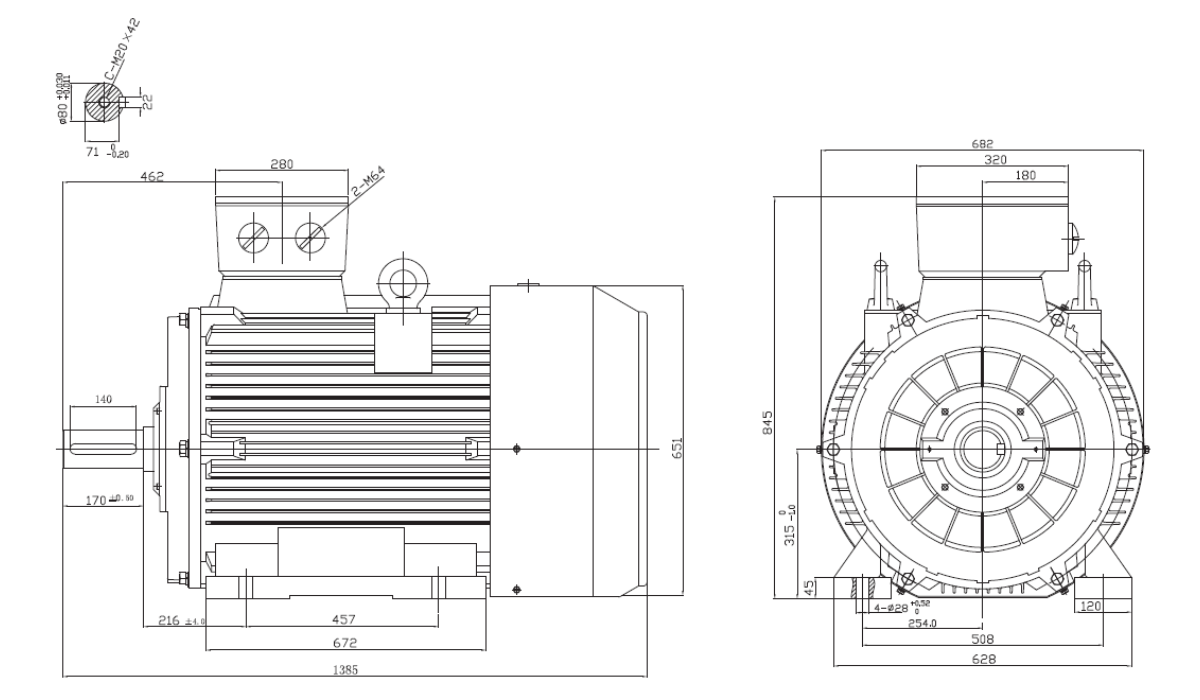

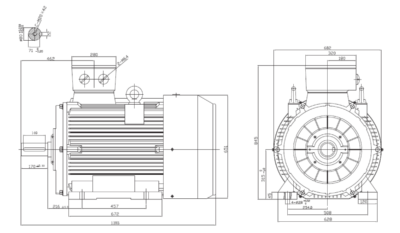

Dimensiuni motor trifazat 110kW 1000rpm 6 poli ax 80mm IEC315 cu talpă B3
Dimensiuni motor cu flanșă mare B5 IEC315 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø80 mm x 170 mm ±0.10 lungime totală (140 mm utilă / pană 22 mm / 71 mm -0.20 / M20x42 / 6 mm umăr) |
Lungime totală (L) | 1385 mm |
Distanță găuri flanșă | Ø660 mm / Ø550 mm / 8-Ø24 mm Ø58 - conform desen |
Tip prindere | B5 - cu flanșă mare / Frame 315 B5 |
Înălțime totală cu cutie borne | Ø682 mm corp / 872 mm înălțime totală cu cutie / 958 mm lățime totală cu inele / 320 mm lățime cutie borne / 180 mm offset / 462 mm de la flanșă la cutie |
Intrare cablu cutie borne | 2-M63x1.5 + 1-M16x1.5 |
Date electrice | 110 kW / 975 rpm 50Hz / 1170 rpm 60Hz / 400V Δ 50Hz / 690V Y 50Hz / 1077.89 Nm / 189.1 A Δ / 93.3% IE1 / cosφ 0.9 / Pornire D.O.L. 7xIn / 2xMn / 2.3xMn max |
Date mecanice | Greutate 942 kg fontă / IP55 IC411 / Rulmenți DE NU319 / NDE 6319-C3 / Inerție 4.54331 Kgm² / PTC 120°C / Izolație F/B / Tropicalizat DA |

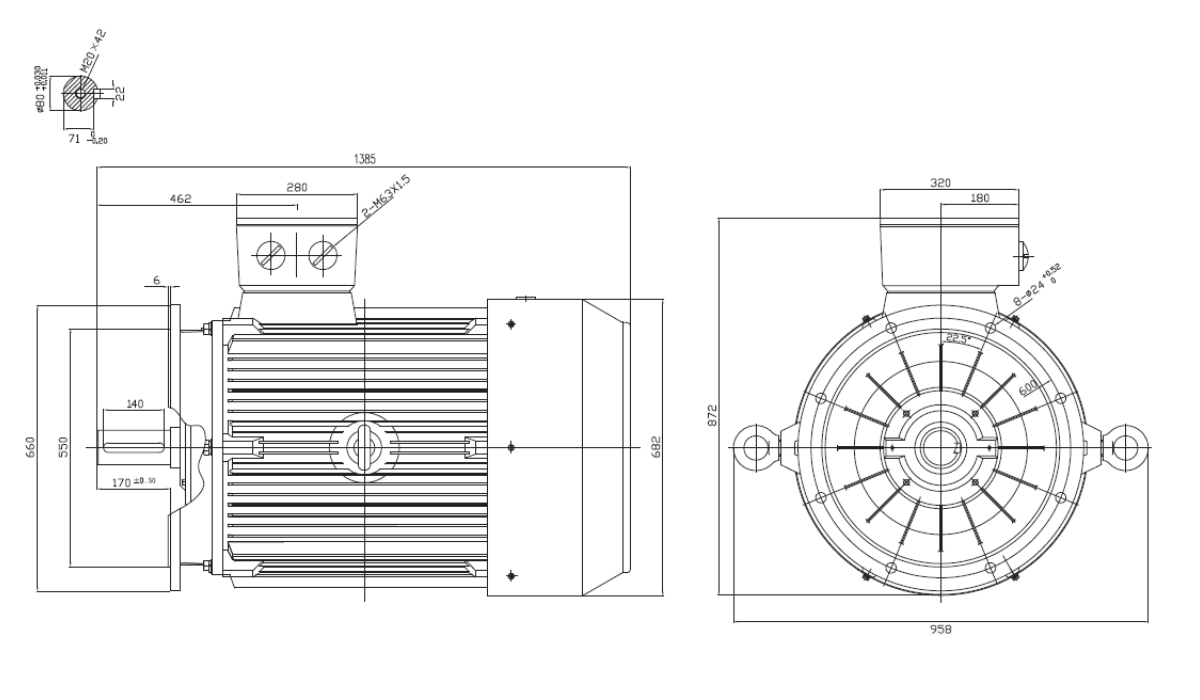

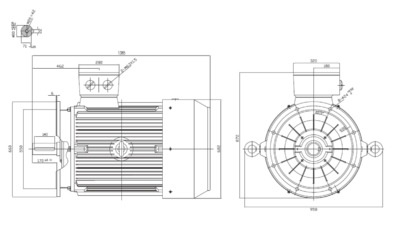

Dimensiuni motor trifazat 110kW 1000rpm 6 poli ax 80mm IEC315 cu flanșă mare B5
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B35 (tălpi + flanșă mare modulara).
Aplicații generale specifice puterii motorului (110 kW 1000 rpm):
- Antrenări pentru instalații industriale foarte mari: transportoare principale, benzi pentru materiale vrac, sisteme de alimentare continuă și linii tehnologice cu sarcină mare și regim intens de funcționare.
- Pompare industrială de mare capacitate: pompe centrifuge mari, pompe pentru apă tehnologică, nămol, fluide industriale și circuite de circulație care cer putere ridicată și cuplu constant.
- Agitatoare, malaxoare și omogenizatoare grele: rezervoare mari de amestec pentru suspensii, mase dense, lichide vâscoase sau soluții de proces, în aplicații cu solicitare mare și funcționare continuă.
- Ventilație și exhaustare la scară industrială: ventilatoare de mare debit, sisteme de extracție și filtrare a aerului, instalații de recirculare pentru hale, ateliere și spații tehnologice extinse.
- Echipamente de prelucrare și procesare: tocătoare, concasoare ușoare, granulatoare, prese, utilaje de compactare și alte instalații care cer rezervă mare de putere.
- Transmisii grele cu reductoare: acționări pentru mecanisme cu inerție mare, sisteme de deplasare, echipamente de ridicare și utilaje industriale cu porniri încărcate și funcționare de durată.
- Aplicații în reciclare și industrie de proces: separatoare, sortatoare, sisteme robuste de alimentare și evacuare, echipamente ce necesită fiabilitate ridicată și exploatare intensă.
Motoarele standard de 110 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
