Specificatii motor trifazat 110kW 1500rpm ax 75mm IEC280
Date electrice |
|
|---|---|
| Putere nominală motor | 110 kW (110000W) |
| Turație nominală motor | 1480 rpm 50Hz 1780 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 710,09 Nm (Mn) |
| Curent nominal motor | 189,5 A (VΔ/50Hz) 109,86 A (VY/50Hz) |
| Curent pornire motor | 9 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,6 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 95,4% – 100% sarcină (50Hz) 95,7% – 75% sarcină (50Hz) 94,6% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,88 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 280 B3 (Talpa), B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 848 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M50x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 73 dB(A) LwA 83 dB(A) |
| Moment de inerție | 3,71808 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6316-C3 |
| Rulment parte neantrenare NDE | 6316-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 7600 h / 7600 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

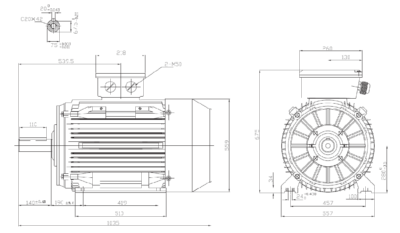

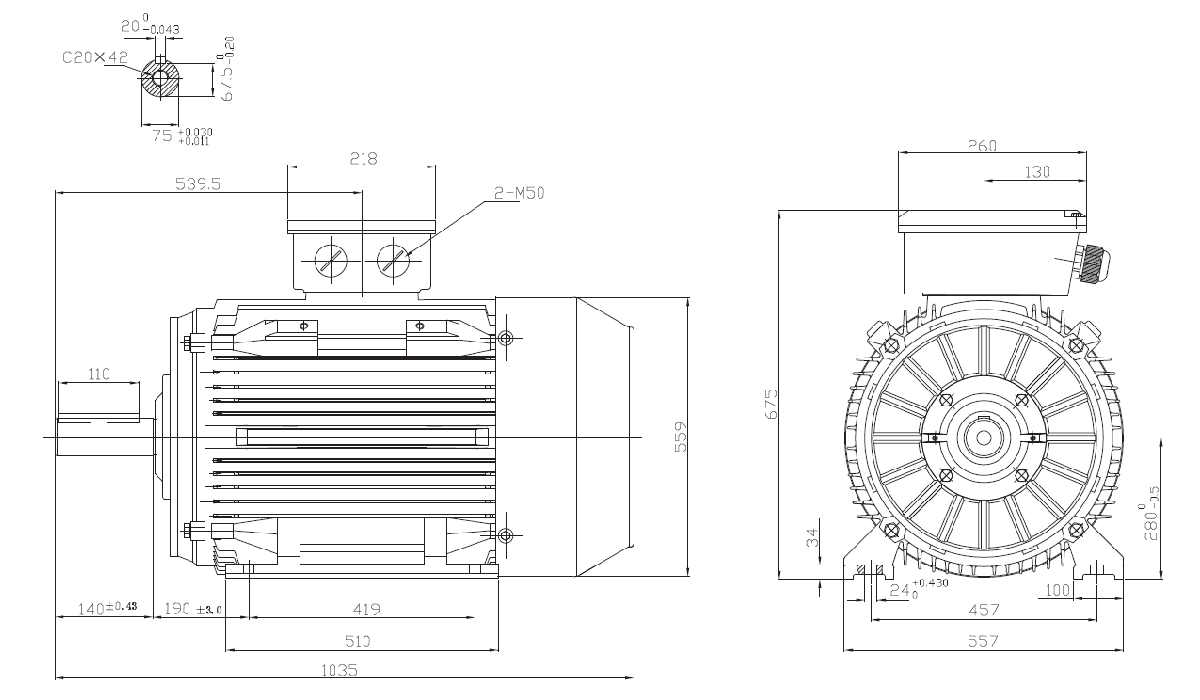

Dimensiuni motor cu talpă B3 IEC280 |
|
| Dimensiune ax (diametru x lungime) | Ø75 x 140 mm |
| Lungime totală (L) | 1035 mm |
| Distanță găuri talpă (A x B) | A 457 mm, B 419 mm |
| Distanță umăr ax – gaură talpă (C) | 190 mm |
| Înălțime ax (H) | 280 mm |
| Înălțime totală cu cutie borne | 675 mm |
| Lățime talpă | 557 mm |
| Intrare cablu cutie borne | 2-M50x1,5 |

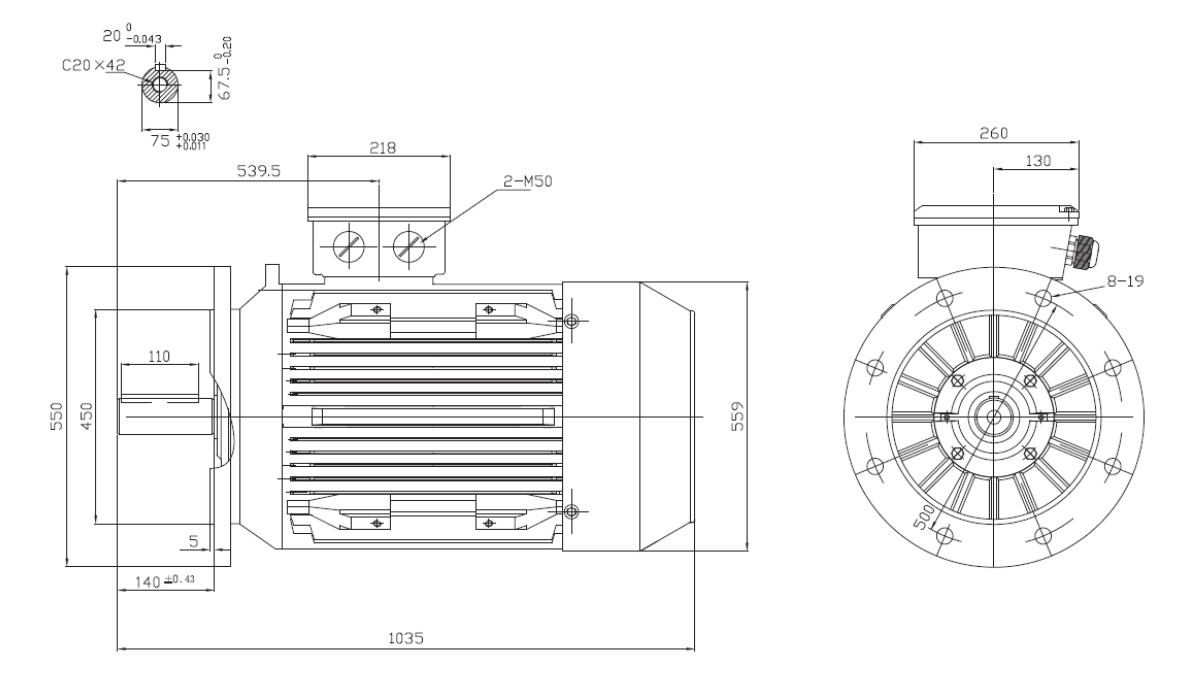

Dimensiuni motor cu flanșă mare B5 IEC280 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø75 mm +0.030 / +0.011 (pană 20 0/-0.043 / 67.5 0/-0.20 / C20x42) x 140 ±0.43 mm lungime utilă / 110 mm lungime pană |
| Lungime totală (L) | 1035 mm |
| Distanță găuri flanșă | Ø550 mm exterior / centrare Ø450 mm / Ø500 mm PCD / 8 x Ø19 (8-19) / grosime flanșă 5 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | 559 mm înălțime corp / cutie borne 218 mm lățime / 260 mm înălțime / 130 mm decalaj / 539.5 mm de la flanșă |
| Intrare cablu cutie borne | 2-M50 |
Motorul electric trifazat 110 kW 1400 rpm IEC 280 este proiectat pentru aplicații industriale foarte grele care necesită putere ridicată, cuplu important și funcționare continuă în regim S1. Construit pe cadrul robust IEC 280, acest model utilizează un arbore de 75 mm, o construcție industrială din fontă și o arhitectură mecanică optimizată pentru transmiterea unor sarcini ridicate către compresoare, pompe, motoreductoare și instalații industriale complexe. Configurația cu 4 poli și turația nominală de aproximativ 1400 rpm oferă un echilibru excelent între cuplu și eficiență energetică, fiind una dintre cele mai utilizate soluții pentru acționări industriale de mare capacitate. Puterea de 110 kW îl poziționează peste variantele de 75 kW și 90 kW construite pe același gabarit IEC 280, oferind o rezervă suplimentară de performanță pentru aplicații care funcționează permanent și suportă încărcări mecanice ridicate. Motoarele de 110 kW în gabarit IEC 280 utilizează în mod uzual arbore de 75 mm, construcție din fontă, protecție IP55 și regim continuu de funcționare, fiind proiectate pentru exploatare industrială intensivă.
Specificatii motor trifazat 110kW 1500rpm ax 80mm IEC315
Date electrice |
|
|---|---|
| Putere nominală motor | 110 kW (110000W) |
| Turație nominală motor | 1480 rpm 50Hz 1780 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 710,09 Nm (Mn) |
| Curent nominal motor | 189,08 A (VΔ/50Hz) 109,61 A (VY/50Hz) |
| Curent pornire motor | 7 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 93,3% – 100% sarcină (50Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 315 B3 (Talpa), B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 841,2 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 77 dB(A) LwA 87 dB(A) |
| Moment de inerție | 2,90486 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | NU319 |
| Rulment parte neantrenare NDE | 6319-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 3800 h / 7600 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

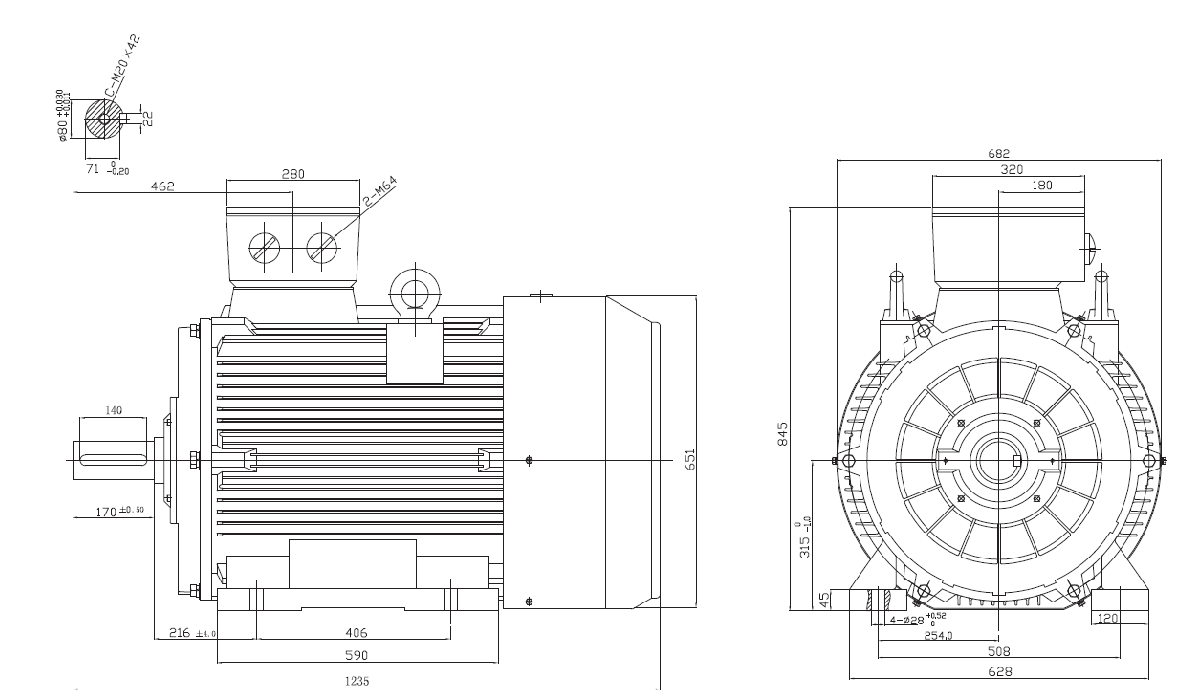

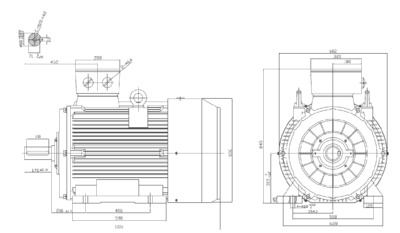

Dimensiuni motor cu talpă B3 IEC315 |
|
| Dimensiune ax (diametru x lungime) | Ø80 x 170 mm |
| Lungime totală (L) | 1235 mm |
| Distanță găuri talpă (A x B) | A 508 mm, B 406 mm |
| Distanță umăr ax – gaură talpă (C) | 216 mm |
| Înălțime ax (H) | 315 mm |
| Înălțime totală cu cutie borne | 845 mm |
| Lățime talpă | 628 mm |
| Intrare cablu cutie borne | 2-M64 |

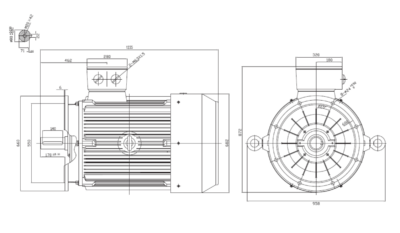

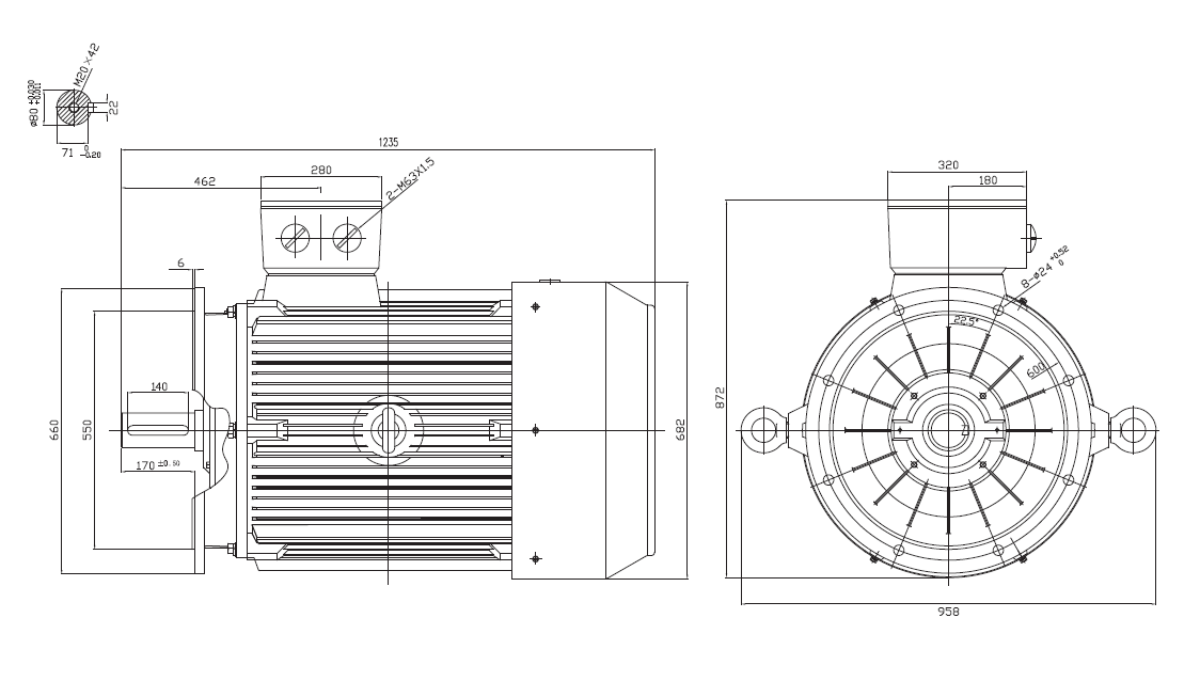

Dimensiuni motor cu flanșă mare B5 IEC315 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø80 mm +0.030 / +0.011 (pană 22 / 71 -0.20 / M20x42) x 170 ±0.20 mm lungime utilă / 140 mm lungime pană |
| Lungime totală (L) | 1235 mm |
| Distanță găuri flanșă | Ø660 mm exterior / centrare Ø550 mm / Ø600 mm PCD / 8 x Ø24 (8-Ø24) / grosime flanșă 6 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | 692 mm corp / 872 mm cu urechi ridicare / 958 mm lățime totală / cutie borne 280 mm lățime / 320 mm înălțime / 180 mm decalaj / 462 mm de la flanșă |
| Intrare cablu cutie borne | 2-M63X1.5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale foarte mari | Compresoare cu șurub, centrifugale și instalații pneumatice industriale utilizate în procese critice cu funcționare permanentă. |
| Pompe industriale de mare capacitate | Stații de pompare, sisteme de răcire, alimentare cu apă și procese tehnologice cu debite foarte ridicate. |
| Motoreductoare industriale grele | Reductoare planetare, coaxiale și pendulare compatibile IEC 315, utilizate în aplicații cu cerințe extreme de cuplu. |
| Ventilatoare industriale de mare debit | Ventilatoare centrifugale și axiale utilizate în instalații HVAC industriale, exhaustare și transport pneumatic. |
| Mori industriale | Mori pentru cereale, făină, ciment, minerale și alte procese de măcinare care necesită funcționare continuă și putere ridicată. |
| Industria minieră | Concasoare, separatoare, elevatoare și instalații industriale cu solicitări mecanice foarte ridicate. |
| Industria cimentului | Transportoare, ventilatoare, mori și echipamente de proces utilizate în fabrici de ciment și materiale de construcții. |
| Transportoare industriale grele | Benzi transportoare pentru agregate, minereuri și materiale vrac utilizate în fluxuri industriale continue. |
| Stații de tratare și epurare | Pompe și agitatoare industriale care funcționează permanent în procese esențiale. |
| Utilaje OEM și construcții speciale | Integrare în echipamente industriale care necesită standard IEC 315 și arbore de 80 mm. |
Motorul electric trifazat 110 kW 1400 rpm IEC 315 este proiectat pentru aplicații industriale foarte grele care necesită putere ridicată, rezistență mecanică superioară și funcționare continuă în regim intensiv. Spre deosebire de varianta construită pe gabaritul IEC 280, cadrul IEC 315 oferă o construcție semnificativ mai robustă, o capacitate de răcire mai mare și o rezervă termică superioară pentru exploatare permanentă în cele mai solicitante condiții industriale. Arborele de 80 mm reprezintă un pas important față de arborele de 75 mm utilizat la seria IEC 280, permițând transmiterea unui cuplu mai mare și integrarea cu transmisii industriale de capacitate ridicată. Configurația cu 4 poli și turația nominală de 1400 rpm asigură un echilibru excelent între forță și eficiență energetică, fiind recomandată pentru compresoare industriale mari, pompe de mare capacitate, motoreductoare grele, mori industriale și instalații de proces care funcționează 24/7. Puterea de 110 kW, combinată cu construcția IEC 315, poziționează acest model într-o clasă constructivă superioară față de seria IEC 280, oferind o stabilitate mecanică și o durabilitate excepțională în exploatare continuă.
