Specificatii motor trifazat 110kW 3000rpm Ax 65mm IEC315
Date electrice |
|
|---|---|
| Putere nominală motor | 110 kW (110000W) |
| Turație nominală motor | 2960 rpm 50Hz 3555 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 355,05 Nm (Mn) |
| Curent nominal motor | 187,08 A (VΔ/50Hz) 108,45 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 94,3% – 100% sarcină (50Hz) / 94,5% – 100% (60Hz) 94,5% – 75% sarcină (50Hz) / 94% – 75% (60Hz) 93,2% – 50% sarcină (50Hz) / 93,5% – 50% (60Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină (50Hz) 0,9 – 100% sarcină (60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 315 B3 (Talpa) B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 927 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/DE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 80 dB(A) LwA 90 dB(A) |
| Moment de inerție | 1,50928 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6317-C3 |
| Rulment parte neantrenare NDE | 6317-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 3200 h / 3200 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

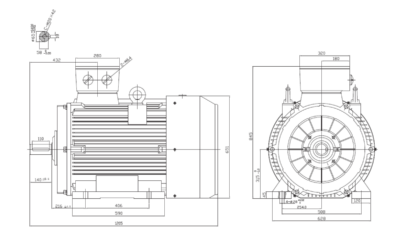

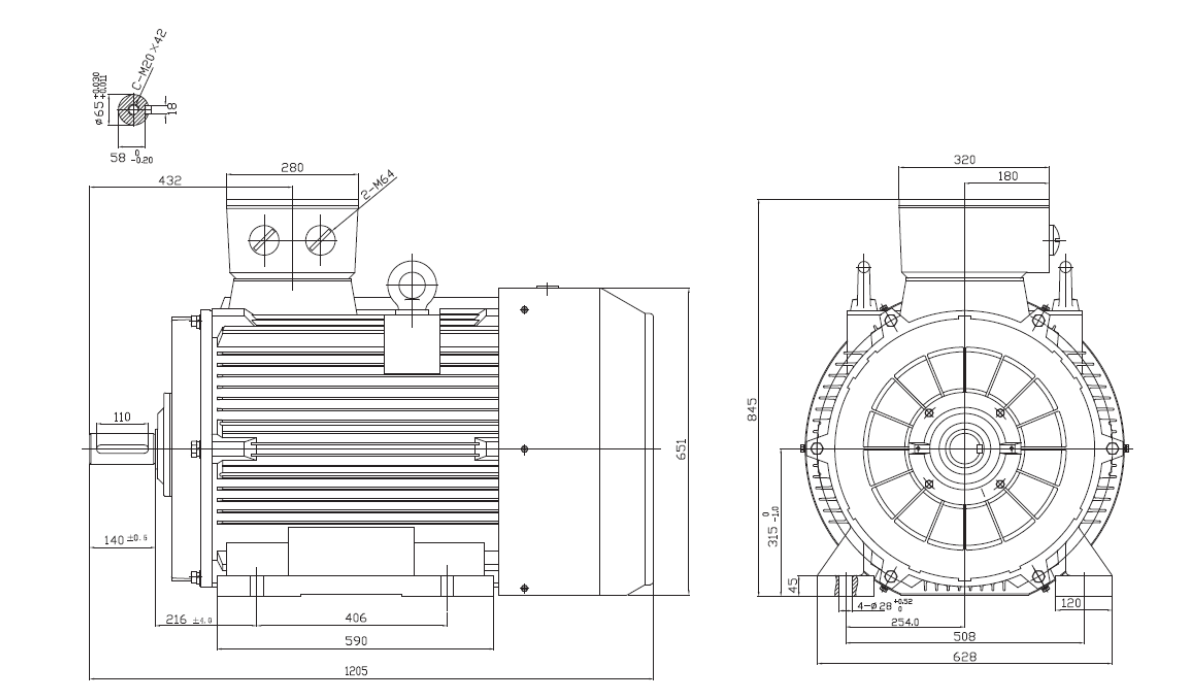

Dimensiuni motor cu talpă B3 |
|
| Dimensiune ax (diametru x lungime) | Ø65 x 140±0,43 mm Pană 18 x 58 0/-0,20 / C-M20x42 |
| Lungime totală (L) | 1205 mm |
| Distanță găuri talpă (A x B) | A 508 mm, B 406 mm (590 mm total talpă) |
| Distanță umăr ax – gaură talpă (C) | 216±4,0 mm |
| Înălțime ax (H) | 315 -0,50/0 mm |
| Înălțime totală cu cutie borne | 845 mm (651 mm corp) |
| Lățime talpă | 628 mm (4-Ø28 +0,520/0 găuri) |
| Intrare cablu cutie borne | 2-M63 |

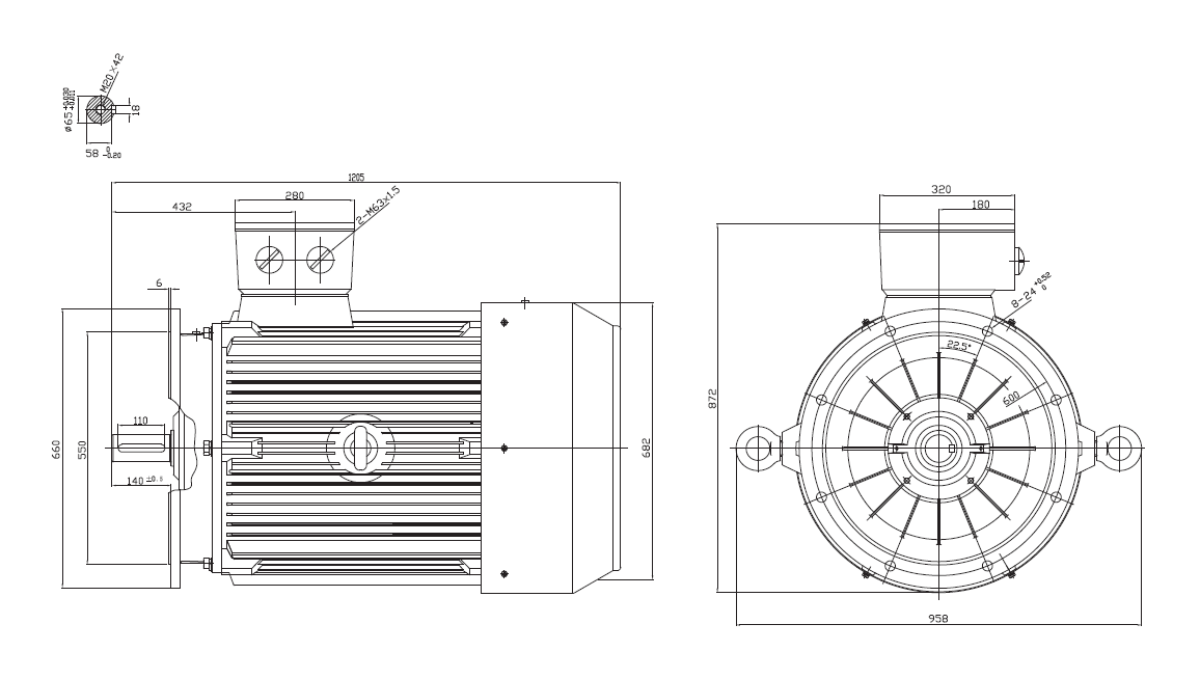

Dimensiuni motor cu flanșă mare B5 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø65 +0.030/+0.011 x 140 ±1 mm / 110 mm util (pană 18 mm / 58 -0.20 mm / M20x42) |
| Lungime totală (L) | 1205 mm |
| Distanță găuri flanșă | Ø660 mm exterior / centrare Ø550 mm / 8 x Ø24 pe Ø600 mm la 22.5° |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø682 mm corp / 872 mm înălțime totală / cutie 320 mm / 180 mm axă / 432 mm poziție / 280 mm lungime cutie / 958 mm lățime cu inele ridicare |
| Intrare cablu cutie borne | 2-M63x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare centrifugale pentru industrie grea | Compresoare utilizate în rafinării, combinate chimice, fabrici de proces și instalații industriale care necesită debite foarte mari de aer comprimat. |
| Pompe industriale pentru procese critice | Pompe centrifuge de mare putere utilizate în centrale energetice, sisteme de răcire, instalații petrochimice și procese tehnologice continue. |
| Ventilatoare pentru infrastructură industrială | Ventilatoare de mare debit utilizate în instalații de exhaustare, filtrare și transport aer pentru procese industriale complexe. |
| Transport pneumatic pentru materiale vrac | Sisteme de transport utilizate pentru ciment, cenușă, pulberi industriale și materii prime procesate în flux continuu. |
| Industria energetică | Echipamente auxiliare pentru centrale electrice, instalații de cogenerare și infrastructură energetică de mare capacitate. |
| Industria cimentului și mineralelor | Acționarea ventilatoarelor de proces, separatoarelor și instalațiilor auxiliare utilizate în producția continuă. |
| Industria chimică și petrochimică | Pompe și ventilatoare industriale utilizate în procese tehnologice care necesită funcționare permanentă și fiabilitate ridicată. |
| Stații industriale de apă | Pompe pentru transportul, tratarea și recircularea unor volume foarte mari de apă. |
| Exploatări miniere și cariere | Ventilație industrială, transport materiale și echipamente auxiliare utilizate în procesele de extracție și procesare. |
| Motoreductoare pentru aplicații de mare putere | Integrare cu reductoare industriale destinate transportoarelor, concasoarelor și instalațiilor cu solicitări mecanice ridicate. |
Motorul electric trifazat 110 kW 3000 rpm IEC 315 face parte din categoria motoarelor industriale de mare putere, proiectate pentru procese unde performanța, continuitatea funcționării și rezistența mecanică reprezintă elemente critice. Trecerea la gabaritul IEC 315 aduce o construcție semnificativ mai robustă comparativ cu seria IEC 280, oferind o capacitate superioară de disipare termică și stabilitate în exploatare pe termen lung. Arborele de 65 mm permite transmiterea eficientă a puterii către compresoare industriale, pompe de proces, ventilatoare de mare debit și instalații complexe de transport pneumatic. Turația de 3000 rpm îl recomandă pentru aplicații în care debitul și productivitatea depind direct de viteza de rotație, iar puterea de 110 kW oferă resurse suficiente pentru echipamente care funcționează permanent în regim greu. Acest tip de motor este întâlnit frecvent în industria energetică, petrochimică, minieră și în instalații industriale strategice unde opririle neplanificate trebuie reduse la minimum.
