Specificatii motor trifazat 132kW 3000rpm Ax 65mm IEC315
Date electrice |
|
|---|---|
| Putere nominală motor | 132 kW (132000W) |
| Turație nominală motor | 2960 rpm 50Hz 3555 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 426,06 Nm (Mn) |
| Curent nominal motor | 223,78 A (VΔ/50Hz) 129,73 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 94,6% – 100% sarcină (50Hz) / 94,5% – 100% (60Hz) 94,8% – 75% sarcină (50Hz) / 94% – 75% (60Hz) 93,4% – 50% sarcină (50Hz) / 93,6% – 50% (60Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină (50Hz) 0,9 – 100% sarcină (60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 315 B3 (Talpa) B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 1006 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/DE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 80 dB(A) LwA 90 dB(A) |
| Moment de inerție | 1,67962 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6317-C3 |
| Rulment parte neantrenare NDE | 6317-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 3200 h / 3200 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

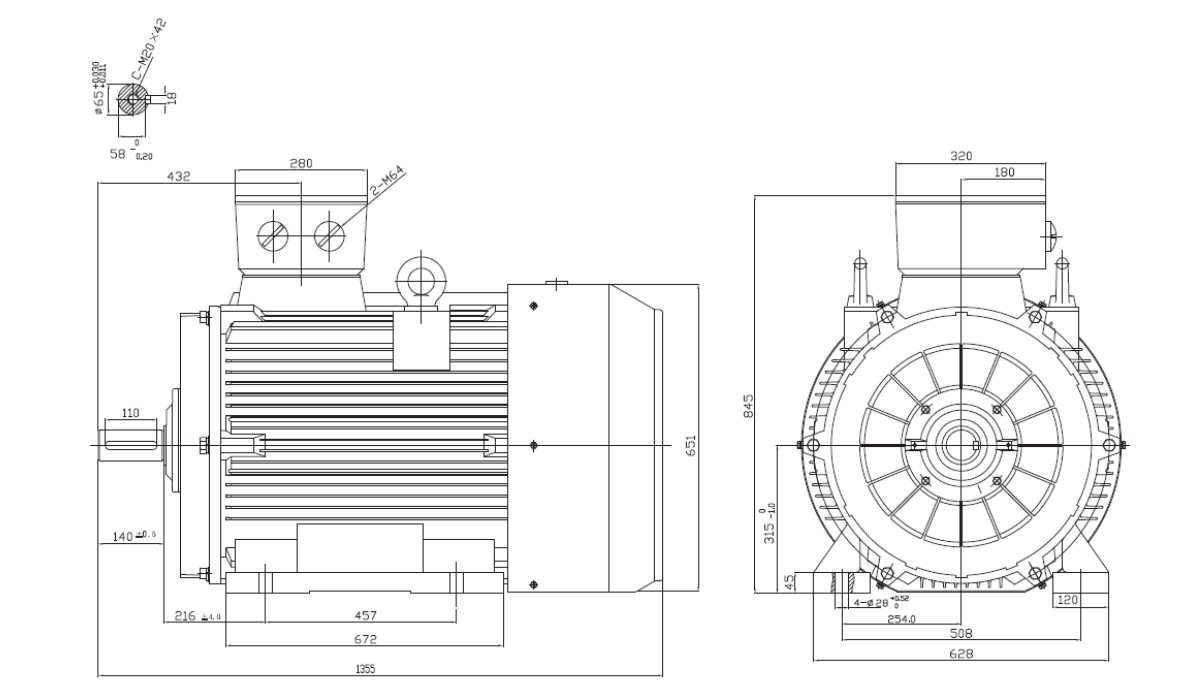

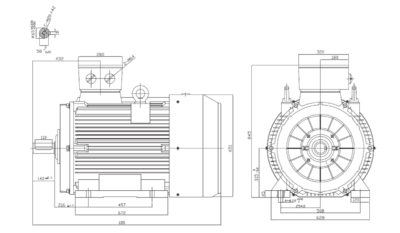

Dimensiuni motor cu talpă B3 |
|
| Dimensiune ax (diametru x lungime) | Ø65 x 140±0,43 mm Pană 18 x 58 0/-0,20 / C-M20x42 |
| Lungime totală (L) | 1355 mm |
| Distanță găuri talpă (A x B) | A 508 mm, B 457 mm (672 mm total talpă) |
| Distanță umăr ax – gaură talpă (C) | 216±4,0 mm |
| Înălțime ax (H) | 315 -0,10/0 mm |
| Înălțime totală cu cutie borne | 845 mm (651 mm corp) |
| Lățime talpă | 628 mm (4-Ø28 +0,520/0 găuri) |
| Intrare cablu cutie borne | 2-M64 (2-M63x1,5) |

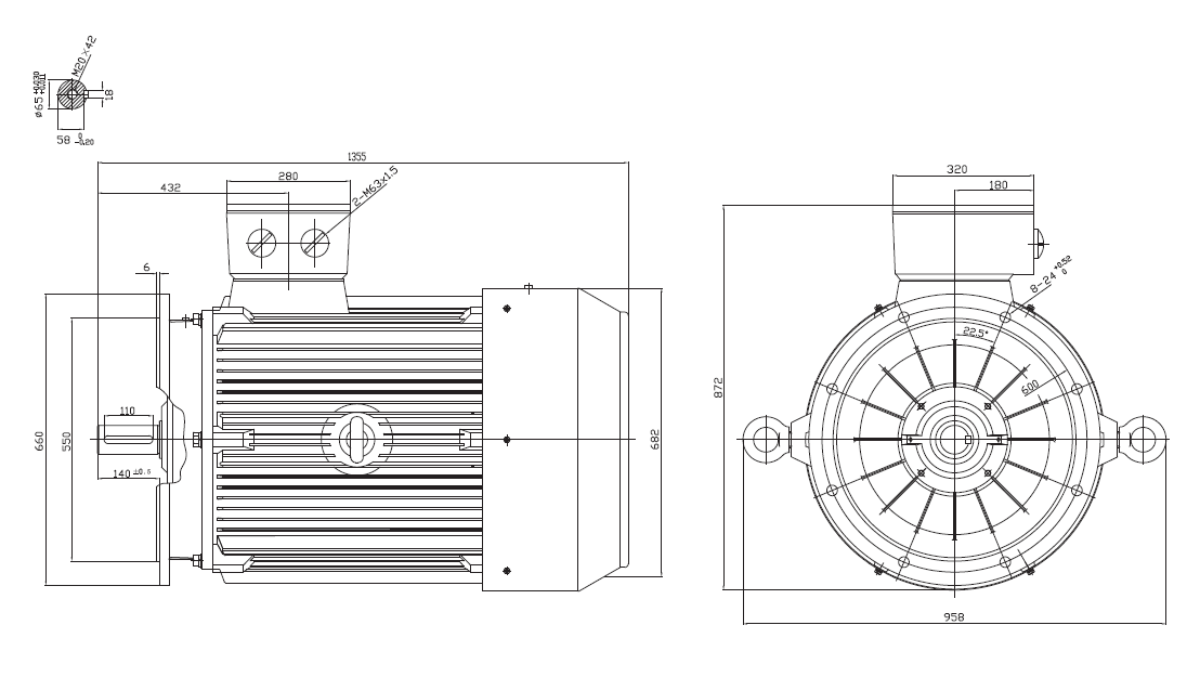

Dimensiuni motor cu flanșă mare B5 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø65 0/-0.019 x 140 ±0.5 mm / 110 mm util (pană 18 mm / 58 -0.20 mm / M20x42) |
| Lungime totală (L) | 1355 mm |
| Distanță găuri flanșă | Ø660 mm exterior / centrare Ø550 mm / 8 x Ø24 pe Ø600 mm la 22.5° |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø689 mm corp / 872 mm înălțime totală / cutie 320 mm / 180 mm axă / 432 mm poziție / 280 mm lungime cutie / 958 mm lățime cu inele ridicare |
| Intrare cablu cutie borne | 2-M63x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale pentru procese strategice | Compresoare centrifugale și multietajate utilizate în industria petrochimică, energetică și în instalații industriale cu funcționare permanentă. |
| Pompe de mare capacitate pentru procese tehnologice | Pompe utilizate în centrale electrice, instalații chimice, sisteme de răcire industrială și infrastructură de proces. |
| Ventilatoare pentru industrie de proces | Ventilatoare centrifugale de mare debit utilizate în instalații de exhaustare, filtrare și transport gaze tehnologice. |
| Transport pneumatic industrial | Sisteme pentru transportul pulberilor, cimentului, cenușii și altor materiale vrac în fluxuri industriale continue. |
| Industria energetică și centrale electrice | Acționarea echipamentelor auxiliare implicate în producția și distribuția energiei electrice. |
| Industria cimentului | Ventilatoare de proces, separatoare și instalații de manipulare materiale utilizate în fluxurile de producție continuă. |
| Industria chimică și petrochimică | Pompe și ventilatoare industriale destinate proceselor tehnologice care necesită fiabilitate și disponibilitate ridicată. |
| Exploatări miniere și procesarea materiilor prime | Ventilație industrială, transport materiale și instalații auxiliare utilizate în condiții de exploatare severă. |
| Stații industriale de apă și utilități | Pompe de mare putere pentru circulația și tratarea unor volume importante de apă. |
| Acționări industriale cu motoreductoare grele | Integrare cu reductoare industriale pentru transportoare, concasoare și instalații de proces cu sarcini mecanice foarte ridicate. |
Motorul electric trifazat 132 kW 3000 rpm IEC 315 este proiectat pentru aplicații industriale de mare anvergură, unde cerințele privind puterea disponibilă, fiabilitatea și funcționarea continuă depășesc nivelul întâlnit în majoritatea instalațiilor standard. Puterea de 132 kW oferă o capacitate semnificativă de antrenare pentru echipamente de proces care operează permanent și necesită performanțe constante pe perioade lungi de timp. Gabaritul IEC 315 și arborele de 65 mm asigură o structură mecanică robustă, optimizată pentru transmiterea eficientă a energiei către compresoare industriale, pompe de mare capacitate, ventilatoare centrifugale și sisteme complexe de transport pneumatic. Turația de 3000 rpm îl recomandă pentru aplicații unde viteza de rotație influențează direct debitul și randamentul instalației. Acest tip de motor este utilizat frecvent în centrale energetice, instalații petrochimice, fabrici de ciment și alte procese industriale critice care necesită exploatare continuă în regim greu.
