Motor trifazat 15kW 1000 rpm ax 48mm IEC 180
Alege variantă de Motor trifazat 15kw 1000rpm și Accesorii:
Toate produsele: Gabarit IEC 180
| Imagine | Preț (fără TVA) | Stoc | Comandă sau ofertă | |||
|---|---|---|---|---|---|---|
| FM180B5 aLL | Flansa motor electric 180 B5 aLLFM180B5 aLL B5 | B5 | Preț la cerere | |||
| MET6 15 180B3 IE2 aLL | Motor electric trifazat 15kw 1000rpm 180 B3 IE2 aLLMET6 15 180B3 IE2 aLL B3 | B3 | Preț la cerere | |||
| MET6 15 180B5 IE2 aLL | Motor electric trifazat 15kw 1000rpm 180 B5 IE2 aLLMET6 15 180B5 IE2 aLL B5 | B5 | Preț la cerere | |||
| MET6 15 180B3 | Motor electric trifazat 15kw 1000rpm 180 B3MET6 15 180B3 B3 | B3 | Preț la cerere | |||
| MET6 15 180B5 | Motor electric trifazat 15kw 1000rpm 180 B5MET6 15 180B5 B5 | B5 | Preț la cerere |
Specificatii motor trifazat 15kW 1000rpm ax 48mm IEC180
Date electrice | |
|---|---|
Putere nominală motor | 15 kW (15000W) |
Turație nominală motor | 975 rpm 50Hz |
Turație sincronă motor | 1000 rpm (6 poli) |
Frecvență nominală motor | 50 Hz |
Tensiune nominală motor (±10%) | 400 VΔ/50Hz |
Cuplu nominal motor | 146,98 Nm (Mn) |
Curent nominal motor | 29,1 A (VΔ/50Hz) |
Curent pornire motor | 8 xIn |
Cuplu pornire motor | 2,2 xMn |
Cuplu maxim motor | 2,7 xMn |
Pornire | D.O.L. |
Clasă eficiență | IE1 sau superior |
Randament | 89,7% - 100% sarcină (50Hz) |
Factor de putere cosφ | 0,83 - 100% sarcină |
Date generale | |
Mărime carcasă / Montaj | IEC/PAM 180 |
Greutate / Material carcasă | 130 kg / Aluminiu |
Grad protecție / Metodă răcire | IP55 / IC411 |
Tropicalizare | Da |
Clasă vibrații / Serviciu | A / S1 |
Direcție rotație | Bidirecțional |
Intrare cablu | 2-M40x1,5 + 1-M16x1,5 |
Standarde | IEC/DIN/ISO/VDE/EN |
Executat după standard | IEC 60034-1 |
Picioare detașabile | Da |
Vopsire | 7030 - C2 standard |
Protecții termice | PTC 120°C |
Clasă izolație / Creștere temperatură | F |
Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare | |
Temperatură ambientală | -20°C până la +40°C |
Altitudine față de nivelul mării | 1000 m |
Date mecanice | |
Nivel zgomot | LpA 61 dB(A) |
Moment de inerție | 0,25406 Kgm² |
Tip rulmenți | NSK |
Rulment parte antrenare DE | 6311-2RS-C3 |
Rulment parte neantrenare NDE | 6211-2RS-C3 |
Durată medie viață rulmenți | 40000 h |
Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
Inel compensare | NDE SIDE - standard |
Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC180 | |
Dimensiune ax (diametru x lungime) | Ø48 x 110 mm |
Lungime totală (L) | 729 mm |
Distanță găuri talpă (A x B) | A 279 mm, B 241 mm (180M) / 279 mm (180L) |
Distanță umăr ax - gaură talpă (C) | 121 mm |
Înălțime ax (H) | 180 mm |
Înălțime totală cu cutie borne | 438 mm |
Lățime talpă | 339 mm |
Intrare cablu cutie borne | 2-M32x1,5 |

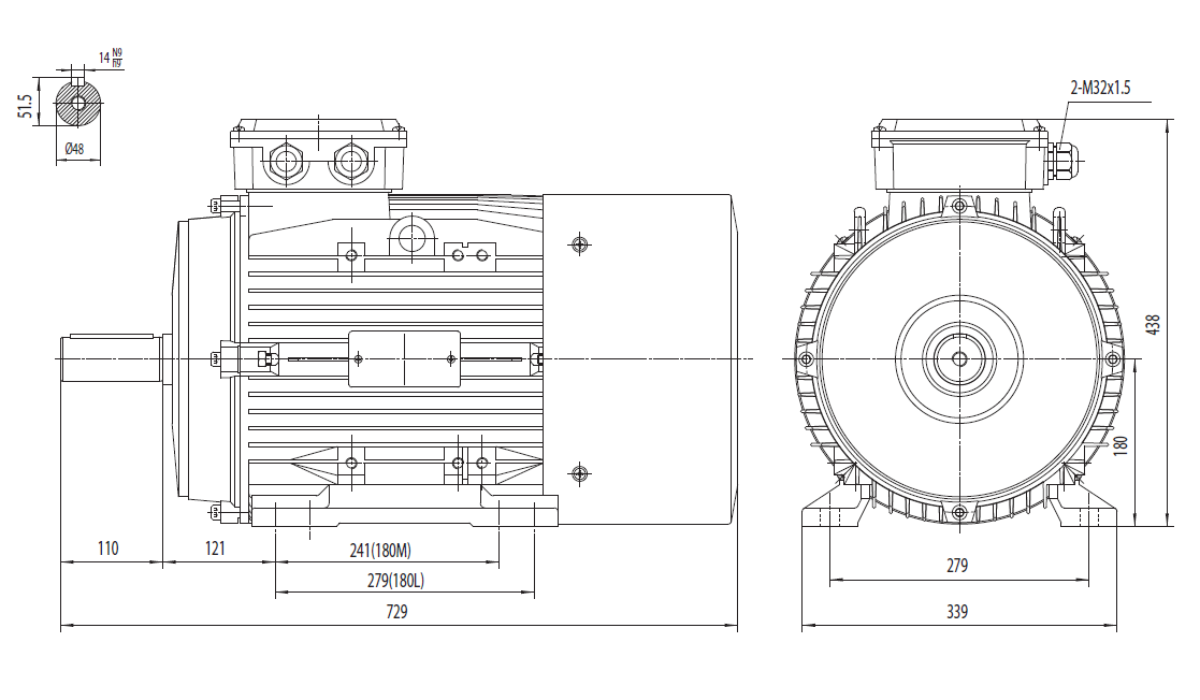

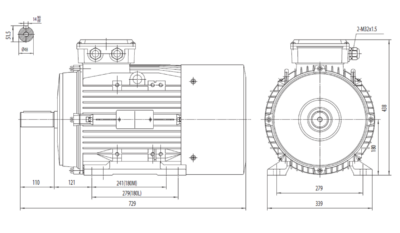

Dimensiuni motor trifazat 15kW 1000rpm 6 poli ax 48mm IEC180 cu talpă B3
Dimensiuni motor cu flanșă mare B5 IEC180 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø48 mm +0.018/+0.002 x 110 mm lungime utilă (Ø48 / pană 14 N9/h9 / 51.5 mm / 5 mm umăr) |
Lungime totală (L) | 729 mm |
Distanță găuri flanșă | Ø350 mm / Ø300 mm / Ø250 mm / 4 găuri - conform desen |
Tip prindere | B5 - cu flanșă mare |
Înălțime totală cu cutie borne | Ø555 mm corp / 258 mm înălțime până la ax cutie borne |
Intrare cablu cutie borne | 2-M32x1.5 |

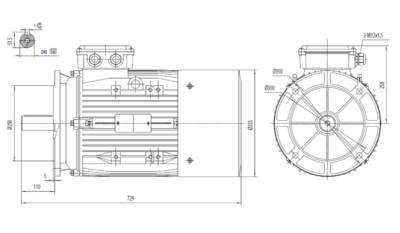

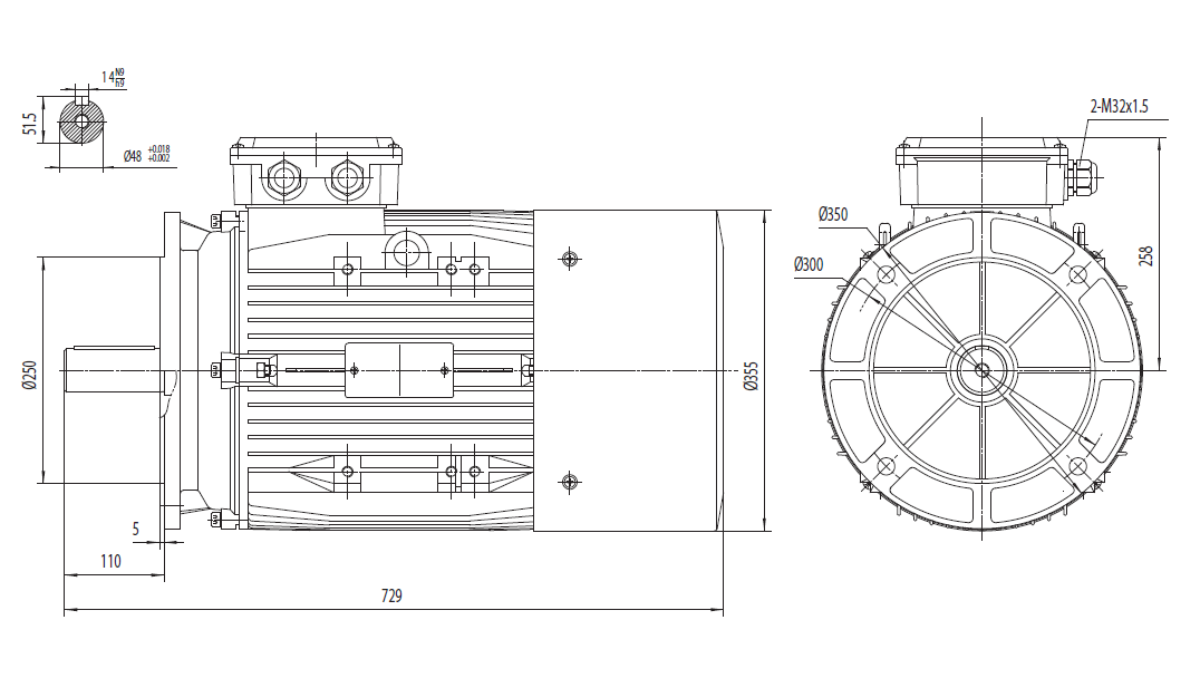

Dimensiuni motor trifazat 15kW 1000rpm 6 poli ax 48mm IEC180 cu flanșă mare B5
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B35 (tălpi + flanșă mare modulara).
Aplicații generale specifice puterii motorului (15 kW 1000 rpm):
- Acționări pentru linii industriale grele: transportoare mari pentru materiale vrac, sisteme de transfer continuu, benzi pentru sarcini ridicate și instalații cu funcționare lungă, în regim industrial intens.
- Pompe și stații de pompare de capacitate mare: pompe centrifuge pentru apă industrială, pompe de proces, instalații de circulație și transfer pentru fluide tehnice, unde este necesar un cuplu stabil la turație joasă.
- Agitatoare, malaxoare și omogenizatoare mari: rezervoare de amestec pentru suspensii, lichide dense, nămoluri, soluții chimice sau procese din industria alimentară și de tratare a apei.
- Ventilație, exhaustare și tratarea aerului la scară industrială: ventilatoare de mare capacitate, sisteme de extracție a aerului, instalații de filtrare și recirculare pentru hale, ateliere și spații tehnologice.
- Transmisii cu reductoare pentru sarcini solicitante: acționări pentru mecanisme de ridicare ușoară, transportoare înclinate, platforme, sisteme de deplasare și utilaje cu inerție mare sau porniri încărcate.
- Echipamente pentru procesare și prelucrare: mașini de tăiere, presare, compactare, dozare sau ambalare industrială, unde este necesară rezervă mare de putere și funcționare constantă.
- Utilaje auxiliare din industrie: tocătoare, separatoare, mașini pentru reciclare, sisteme de antrenare pentru echipamente tehnologice și aplicații generale cu solicitare mecanică ridicată.
Motoarele standard de 15 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
