Se afișează toate cele 6 rezultate
Alege variantă de Motor trifazat 160kw 1400rpm și Accesorii:
Specificatii motor trifazat 160kW 1500rpm ax 80mm IEC315
Date electrice |
|
|---|---|
| Putere nominală motor | 160 kW (160000W) |
| Turație nominală motor | 1475 rpm 50Hz 1770 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 1036,37 Nm (Mn) |
| Curent nominal motor | 270,6 A (VΔ/50Hz) 156,87 A (VY/50Hz) |
| Curent pornire motor | 7 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 93,8% – 100% sarcină (50Hz) |
| Factor de putere cosφ | 0,91 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 315 B3 (Talpa), B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 1040,4 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 77 dB(A) LwA 87 dB(A) |
| Moment de inerție | Standard |
| Tip rulmenți | Standard |
| Rulment parte antrenare DE | Standard |
| Rulment parte neantrenare NDE | Standard |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 3800 h / 7600 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC315 |
|
| Dimensiune ax (diametru x lungime) | Ø80 x 170 mm |
| Lungime totală (L) | 1385 mm |
| Distanță găuri talpă (A x B) | A 508 mm, B 457 mm |
| Distanță umăr ax – gaură talpă (C) | 216 mm |
| Înălțime ax (H) | 315 mm |
| Înălțime totală cu cutie borne | 845 mm |
| Lățime talpă | 628 mm |
| Intrare cablu cutie borne | 2-M64 |

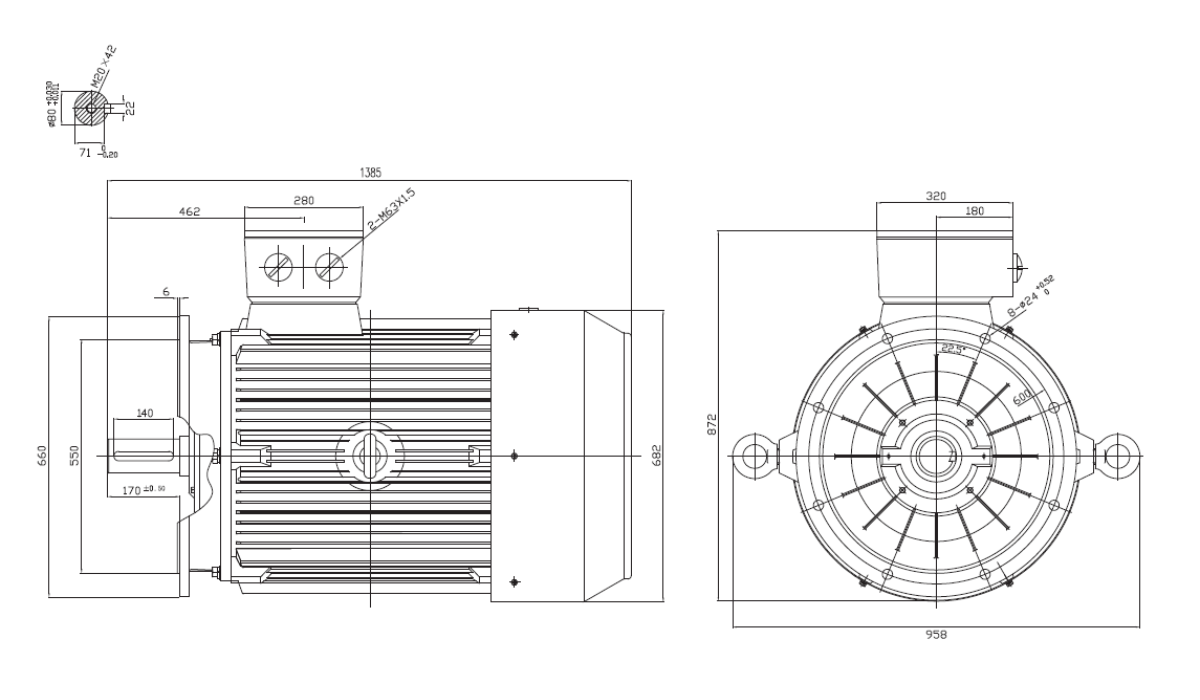

Dimensiuni motor cu flanșă mare B5 IEC315 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø80 mm +0.030 / +0.011 (pană 22 / 71 -0.20 / M20x42) x 170 ±0.20 mm lungime utilă / 140 mm lungime pană |
| Lungime totală (L) | 1385 mm |
| Distanță găuri flanșă | Ø660 mm exterior / centrare Ø550 mm / Ø600 mm PCD / 8 x Ø24 (8-Ø24) / grosime flanșă 6 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | 692 mm corp / 872 mm cu urechi ridicare / 958 mm lățime totală / cutie borne 280 mm lățime / 320 mm înălțime / 180 mm decalaj / 462 mm de la flanșă |
| Intrare cablu cutie borne | 2-M63X1.5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale de mare capacitate | Compresoare cu șurub și centrifugale utilizate în fabrici, rafinării și procese industriale care funcționează permanent. |
| Pompe industriale de mare putere | Stații de pompare, sisteme de răcire, instalații de alimentare cu apă și procese tehnologice cu debite foarte ridicate. |
| Motoreductoare industriale grele | Reductoare planetare, coaxiale și pendulare compatibile IEC 315 utilizate pentru transmiterea unor cupluri foarte mari. |
| Ventilatoare industriale de mare debit | Ventilatoare centrifugale și axiale pentru instalații HVAC industriale, exhaustare și transport pneumatic. |
| Mori industriale | Mori pentru cereale, făină, ciment, minerale și alte aplicații care necesită putere ridicată și exploatare continuă. |
| Industria minieră | Concasoare, separatoare, elevatoare și instalații industriale care funcționează în condiții extreme de exploatare. |
| Industria cimentului | Ventilatoare de proces, transportoare și echipamente industriale utilizate în fabricile de ciment. |
| Transportoare industriale grele | Benzi transportoare pentru agregate, minereuri și materiale vrac utilizate în fluxuri continue de producție. |
| Stații de tratare și epurare | Pompe și agitatoare industriale utilizate în procese critice cu funcționare permanentă. |
| Utilaje OEM și construcții speciale | Integrare în echipamente industriale care necesită standard IEC 315 și arbore de 80 mm. |
Motorul electric trifazat 160 kW 1400 rpm IEC 315 este proiectat pentru aplicații industriale extrem de solicitante, unde fiabilitatea, cuplul ridicat și funcționarea continuă sunt esențiale. Construit pe cadrul robust IEC 315, acest model utilizează un arbore de 80 mm și o construcție industrială dimensionată pentru transmiterea unor sarcini mecanice foarte mari. Puterea de 160 kW îl poziționează peste variantele de 110 kW și 132 kW construite pe același gabarit, oferind o rezervă suplimentară de performanță pentru compresoare industriale, pompe de mare capacitate, motoreductoare grele și instalații tehnologice care funcționează permanent. Configurația cu 4 poli și turația nominală de aproximativ 1400 rpm asigură un raport excelent între cuplu și eficiență energetică. Motoarele de 160 kW construite în gabaritul IEC 315 utilizează în mod uzual arbore de 80 mm, carcasă robustă din fontă, protecție IP55 și regim continuu de funcționare S1, fiind destinate exploatării industriale intensive. Arborele standard de 80 mm și cadrul IEC 315 sunt specifice acestei clase constructive.
Alte Turații Disponibile (160kW)
- Motoare electrice trifazate 3000 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
Navigare Ierarhică și Produse Compatibile
- Motoare electrice trifazate 1400rpm
- Reductoare de turație
- Convertizoare de frecvență
- Transmisii mecanice
Avantajul All Industrial
- Putere Industrială Extremă: cei 160 kW disponibili permit antrenarea echipamentelor industriale grele care funcționează continuu și necesită rezerve foarte mari de cuplu și performanță.
- Construcție Robustă IEC 315: cadrul industrial și arborele de 80 mm oferă stabilitate mecanică excelentă și compatibilitate cu transmisii industriale de mare capacitate.
- Fiabilitate pentru Regim Continuu: construcția din fontă, protecția IP55, clasa de izolație F și regimul S1 permit exploatarea permanentă în aplicații industriale critice.
