Specificatii motor trifazat 160kW 3000rpm Ax 65mm IEC315
Date electrice |
|
|---|---|
| Putere nominală motor | 160 kW (160000W) |
| Turație nominală motor | 2960 rpm 50Hz 3555 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 516,43 Nm (Mn) |
| Curent nominal motor | 270,68 A (VΔ/50Hz) 156,92 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 94,8% – 100% sarcină (50Hz) / 95% – 100% (60Hz) 95% – 75% sarcină (50Hz) / 94,4% – 75% (60Hz) 93,7% – 50% sarcină (50Hz) / 94% – 50% (60Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină (50Hz) 0,9 – 100% sarcină (60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 315 B3 (Talpa) B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 1060 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/DE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 80 dB(A) LwA 90 dB(A) |
| Moment de inerție | 1,87385 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6317-C3 |
| Rulment parte neantrenare NDE | 6317-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 3200 h / 3200 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

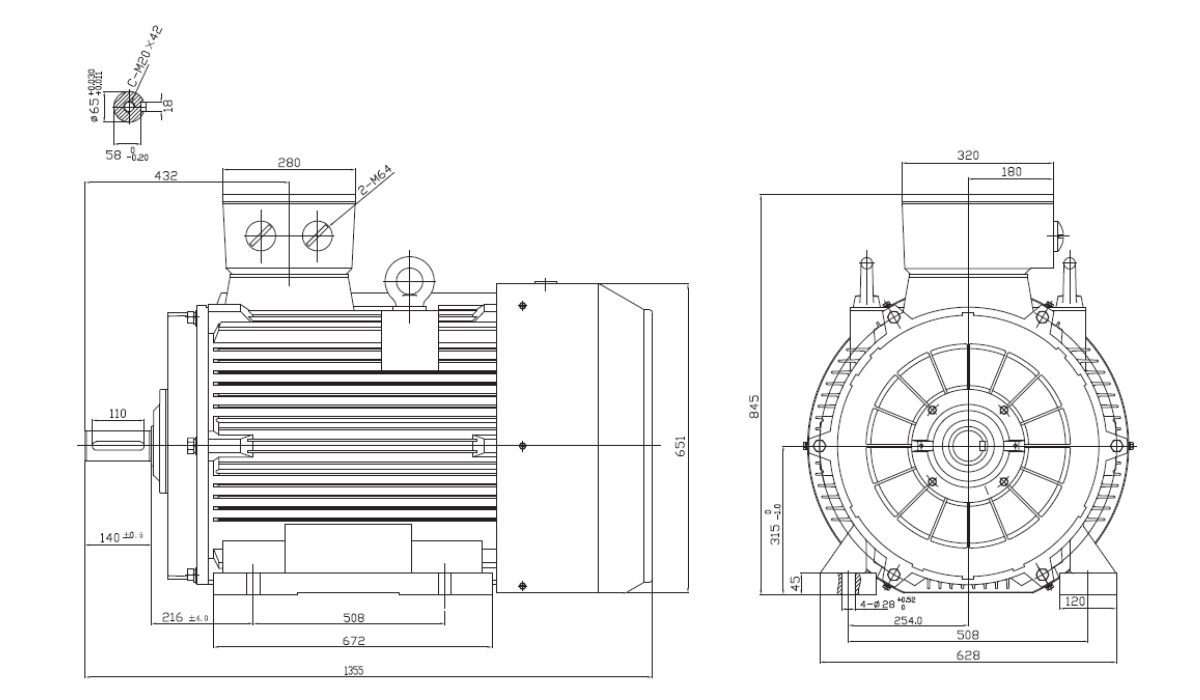

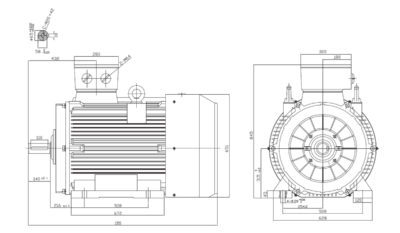

Dimensiuni motor cu talpă B3 |
|
| Dimensiune ax (diametru x lungime) | Ø65 x 140±0,5 mm Pană 18 x 58 0/-0,20 / C-M20x42 |
| Lungime totală (L) | 1355 mm |
| Distanță găuri talpă (A x B) | A 508 mm, B 508 mm (672 mm total talpă) |
| Distanță umăr ax – gaură talpă (C) | 216±4,0 mm |
| Înălțime ax (H) | 315 -0,10/0 mm |
| Înălțime totală cu cutie borne | 845 mm (651 mm corp) |
| Lățime talpă | 628 mm (4-Ø28 +0,520/0 găuri) |
| Intrare cablu cutie borne | 2-M64 (2-M63x1,5) |

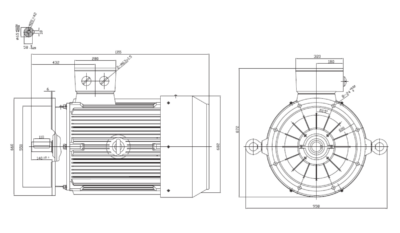

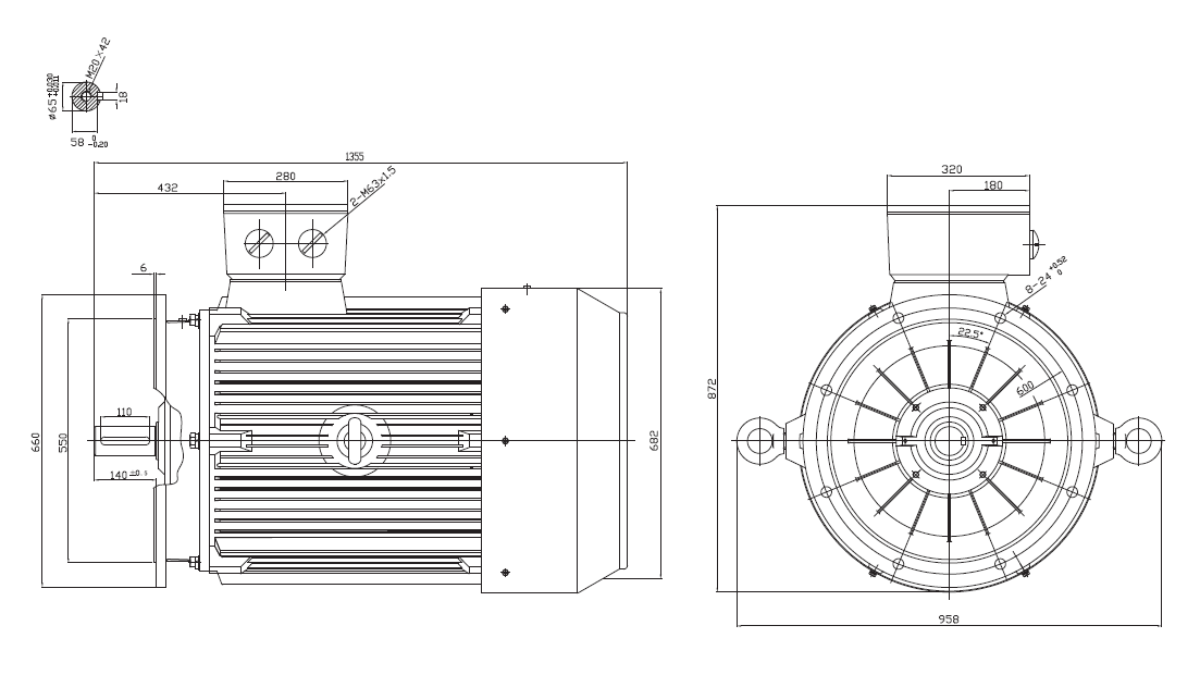

Dimensiuni motor cu flanșă mare B5 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø65 0/-0.019 mm x 140 ±0.5 mm / 110 mm util (pană 18 mm / 58 -0.20 mm / M20x42) |
| Lungime totală (L) | 1355 mm |
| Distanță găuri flanșă | Ø660 mm exterior / centrare Ø550 mm / 8 x Ø24 pe Ø600 mm la 22.5° |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø692 mm corp / 872 mm înălțime totală / cutie 320 mm / 180 mm axă / 432 mm poziție / 280 mm lungime cutie / 958 mm lățime cu inele ridicare |
| Intrare cablu cutie borne | 2-M63x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare centrifugale de mare putere | Compresoare industriale utilizate în rafinării, combinate petrochimice și instalații tehnologice cu funcționare continuă. |
| Pompe industriale pentru infrastructură critică | Pompe de proces pentru centrale electrice, sisteme de răcire, transport lichide industriale și aplicații energetice. |
| Ventilatoare pentru instalații de mare capacitate | Ventilatoare centrifugale utilizate în industria cimentului, metalurgie și sisteme industriale de exhaustare. |
| Transport pneumatic pentru procese industriale | Acționarea instalațiilor pentru transportul pulberilor, cenușii, cimentului și altor materiale vrac. |
| Industria energetică | Echipamente auxiliare pentru centrale electrice convenționale, centrale de cogenerare și infrastructură energetică. |
| Industria chimică și petrochimică | Pompe, ventilatoare și compresoare integrate în procese tehnologice complexe care necesită disponibilitate maximă. |
| Industria cimentului și materialelor de construcții | Ventilatoare de proces, separatoare și sisteme de manipulare materiale utilizate în producția continuă. |
| Exploatări miniere și procesarea mineralelor | Ventilație industrială, transport materiale și instalații auxiliare pentru exploatări de mare capacitate. |
| Stații industriale de pompare | Pompe de mare debit pentru alimentare cu apă, recirculare și procese industriale complexe. |
| Motoreductoare pentru instalații grele | Integrare cu reductoare industriale utilizate la transportoare, concasoare și utilaje cu sarcini mecanice extreme. |
Motorul electric trifazat 160 kW 3000 rpm IEC 315 este destinat aplicațiilor industriale unde nivelul de putere necesar depășește cerințele instalațiilor convenționale și unde funcționarea continuă reprezintă o condiție esențială. Cu o putere de 160 kW, acest model poate antrena echipamente de proces de mare capacitate, utilizate în industrii strategice și infrastructuri critice. Gabaritul IEC 315 și arborele de 65 mm oferă o bază constructivă robustă, capabilă să suporte solicitări mecanice și termice ridicate pe termen lung. Turația de 3000 rpm îl recomandă pentru compresoare centrifugale, pompe industriale, ventilatoare de proces și instalații de transport pneumatic unde debitul și productivitatea sunt direct influențate de viteza de rotație. Datorită combinației dintre putere, fiabilitate și construcție industrială grea, acest motor este utilizat frecvent în centrale energetice, instalații petrochimice, exploatări miniere și procese industriale care operează fără întrerupere.
