Motor trifazat 18.5kW 1000 rpm ax 55mm IEC 180-200

Alege variantă de Motor trifazat 18.5kw 1000rpm și Accesorii:

7 produse

Produsele din Motor trifazat 18.5kW 1000 rpm ax 55mm IEC 180-200
ImaginePreț (fără TVA)StocComandă sau ofertă
MET6 185 200B3 IE2 aLL

Motor electric trifazat 18.5kw 1000rpm 200 B3 IE2 aLL

MET6 185 200B3 IE2 aLL

B3 · Gabarit IEC 200 · 55 mm

B320055
Preț la cerere
MET6 185 200B5 IE2 aLL

Motor electric trifazat 18.5kw 1000rpm 200 B5 IE2 aLL

MET6 185 200B5 IE2 aLL

B5 · Gabarit IEC 200 · 55 mm · 400 mm

B520055400
Preț la cerere
MET6 185 200B3

Motor electric trifazat 18.5kw 1000rpm 200 B3

MET6 185 200B3

B3 · Gabarit IEC 200 · 55 mm

B320055
Preț la cerere
MET6 185 200B5

Motor electric trifazat 18.5kw 1000rpm 200 B5

MET6 185 200B5

B5 · Gabarit IEC 200 · 55 mm · 400 mm

B520055400
Preț la cerere
MET6 185 180B3

Motor electric trifazat 18.5kw 1000rpm 180 B3

MET6 185 180B3

B3 · Gabarit IEC 180 · 48 mm

B318048
Preț la cerere
MET6 185 180B5

Motor electric trifazat 18.5kw 1000rpm 180 B5

MET6 185 180B5

B5 · Gabarit IEC 180 · 48 mm · 350 mm

B518048350
Preț la cerere
FM200B5 aLL

Flansa motor electric 200 B5 aLL

FM200B5 aLL

B5 · Gabarit IEC 200 · 400 mm

B5200400
Preț la cerere

Specificatii motor trifazat 18.5kW 1000rpm ax 55mm IEC180

Date electrice

Putere nominală motor

18,5 kW (18500W)

Turație nominală motor

970 rpm 50Hz
1180 rpm 60Hz

Turație sincronă motor

1000 rpm (6 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

400 VΔ/50Hz
690 VY/50Hz
460 VΔ/60Hz
800 VY/60Hz

Cuplu nominal motor

180,36 Nm (Mn)

Curent nominal motor

36,5 A (VΔ/50Hz)
21,16 A (VY/50Hz)

Curent pornire motor

8,3 xIn

Cuplu pornire motor

2,1 xMn

Cuplu maxim motor

2,9 xMn

Pornire

D.O.L.

Clasă eficiență

IE1 sau superior

Randament

90,4% - 100% sarcină (50Hz)
90,7% - 75% sarcină (50Hz)
89,8% - 50% sarcină (50Hz)

Factor de putere cosφ

0,81 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC/PAM 180
B3 (Talpa)
*Optional
B5 (Flansa Mare)
B14 (Flansa Mica)
B35 (Talpa + Flansa Mare)

Greutate / Material carcasă

149 kg / Aluminiu

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1
*Optional pana la S9 inclusiv

Direcție rotație

Bidirecțional

Intrare cablu

2-M40x1,5 + 1-M16x1,5

Standarde

IEC/DIN/ISO/VDE/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Da

Vopsire

5002 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 63 dB(A)
LwA 72 dB(A)

Moment de inerție

0,30394 Kgm²

Tip rulmenți

NSK

Rulment parte antrenare DE

6311-2RS-C3

Rulment parte neantrenare NDE

6211-2RS-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

pe viață / pe viață

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

Dimensiuni motor cu talpă B3 IEC180

Dimensiune ax (diametru x lungime)

Ø55 x 110 mm
Pană 16 x 45

Lungime totală (L)

729 mm

Distanță găuri talpă (A x B)

A 279 mm, B 241 mm (180M) / 279 mm (180L)

Distanță umăr ax - gaură talpă (C)

121 mm

Înălțime ax (H)

180 mm

Înălțime totală cu cutie borne

438 mm

Lățime talpă

339 mm

Intrare cablu cutie borne

2-M32x1,5

Dimensiuni motor trifazat 18.5kW 1000rpm 6 poli ax 55mm IEC180 cu talpă B3

Dimensiuni motor cu flanșă mare B5 IEC180

Dimensiune ax (diametru x lungime)

Ø55 mm -0.010/-0.029 x 110 mm lungime utilă (Ø55 / pană 16 mm / 59 mm / 5 mm umăr)

Lungime totală (L)

741 mm

Distanță găuri flanșă

Ø400 mm / Ø350 mm / Ø300 mm - conform desen

Tip prindere

B5 - cu flanșă mare

Înălțime totală cu cutie borne

Ø555 mm corp / 258 mm înălțime până la ax cutie borne

Intrare cablu cutie borne

2-M40x1.5

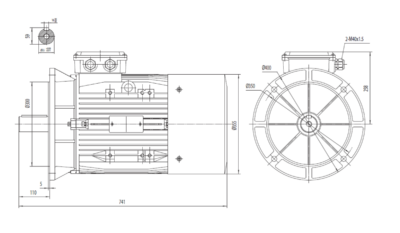

Dimensiuni motor trifazat 18.5kW 1000rpm 6 poli ax 55mm IEC180 cu flanșă mare B5

Specificatii motor trifazat 18.5kW 1000rpm ax 55mm IEC200

Date electrice

Putere nominală motor

18,5 kW (18500W)

Turație nominală motor

980 rpm 50Hz
1180 rpm 60Hz

Turație sincronă motor

1000 rpm (6 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

400 VΔ/50Hz
690 VY/50Hz
460 VΔ/60Hz
800 VY/60Hz

Cuplu nominal motor

180,36 Nm (Mn)

Curent nominal motor

36,5 A (VΔ/50Hz)
21,16 A (VY/50Hz)

Curent pornire motor

8,3 xIn

Cuplu pornire motor

2,1 xMn

Cuplu maxim motor

2,9 xMn

Pornire

D.O.L.

Clasă eficiență

IE1 sau superior

Randament

90,4% - 100% sarcină (50Hz)
90,7% - 75% sarcină (50Hz)
89,8% - 50% sarcină (50Hz)

Factor de putere cosφ

0,81 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC/PAM 200
B3 (Talpa)
*Optional
B5 (Flansa Mare)
B14 (Flansa Mica)
B35 (Talpa + Flansa Mare)

Greutate / Material carcasă

149 kg / Aluminiu

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1
*Optional pana la S9 inclusiv

Direcție rotație

Bidirecțional

Intrare cablu

2-M40x1,5 + 1-M16x1,5

Standarde

IEC/DIN/ISO/VDE/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Da

Vopsire

5002 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 63 dB(A)
LwA 72 dB(A)

Moment de inerție

0,30394 Kgm²

Tip rulmenți

NSK

Rulment parte antrenare DE

6311-2RS-C3

Rulment parte neantrenare NDE

6211-2RS-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

pe viață / pe viață

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

Dimensiuni motor cu talpă B3 IEC200

Dimensiune ax (diametru x lungime)

Ø55 x 110 mm
Pană 16 x 45

Lungime totală (L)

741 mm

Distanță găuri talpă (A x B)

A 318 mm, B 305 mm

Distanță umăr ax - gaură talpă (C)

133 mm

Înălțime ax (H)

200 mm

Înălțime totală cu cutie borne

458 mm (Ø355 corp)

Lățime talpă

388 mm

Intrare cablu cutie borne

2-M40x1,5

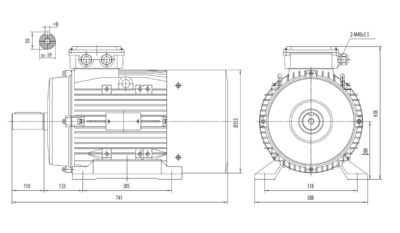

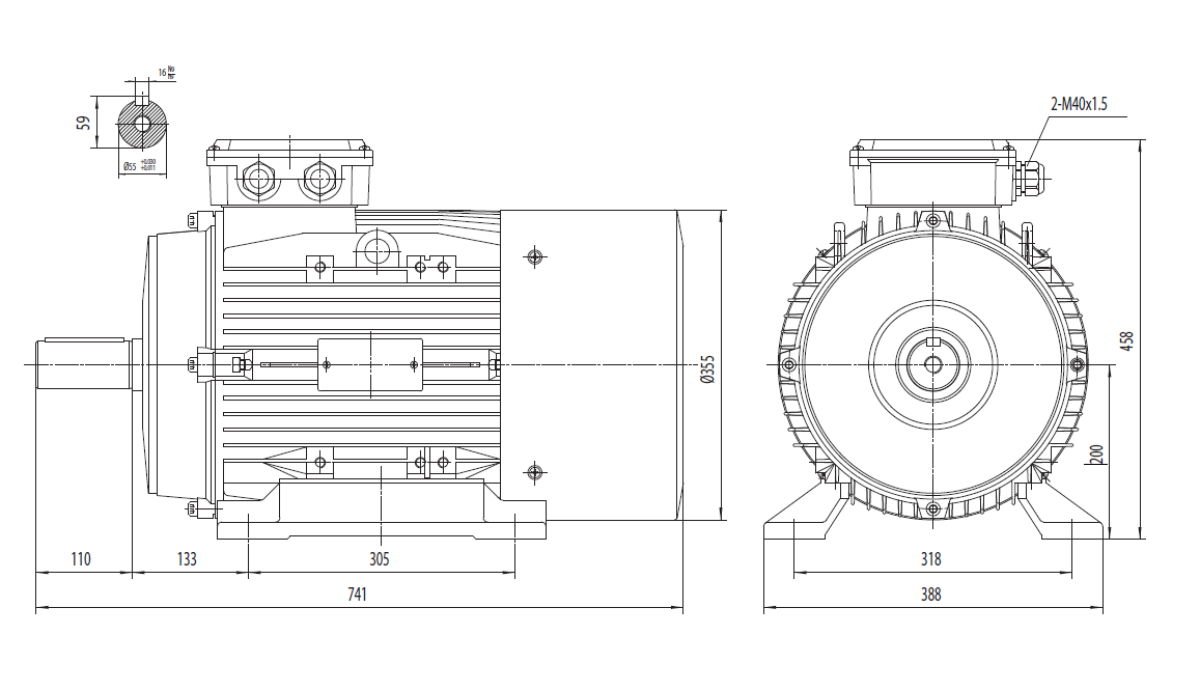

Dimensiuni motor trifazat 18.5kW 1000rpm 6 poli ax 55mm IEC200 cu talpă B3

Dimensiuni motor cu flanșă mare B5 IEC200

Dimensiune ax (diametru x lungime)

Ø55 mm -0.010/-0.029 x 110 mm lungime utilă (Ø55 / pană 16 mm / 59 mm / 5 mm umăr)

Lungime totală (L)

741 mm

Distanță găuri flanșă

Ø400 mm / Ø350 mm / Ø300 mm - conform desen

Tip prindere

B5 - cu flanșă mare

Înălțime totală cu cutie borne

Ø555 mm corp / 258 mm înălțime până la ax cutie borne

Intrare cablu cutie borne

2-M40x1.5

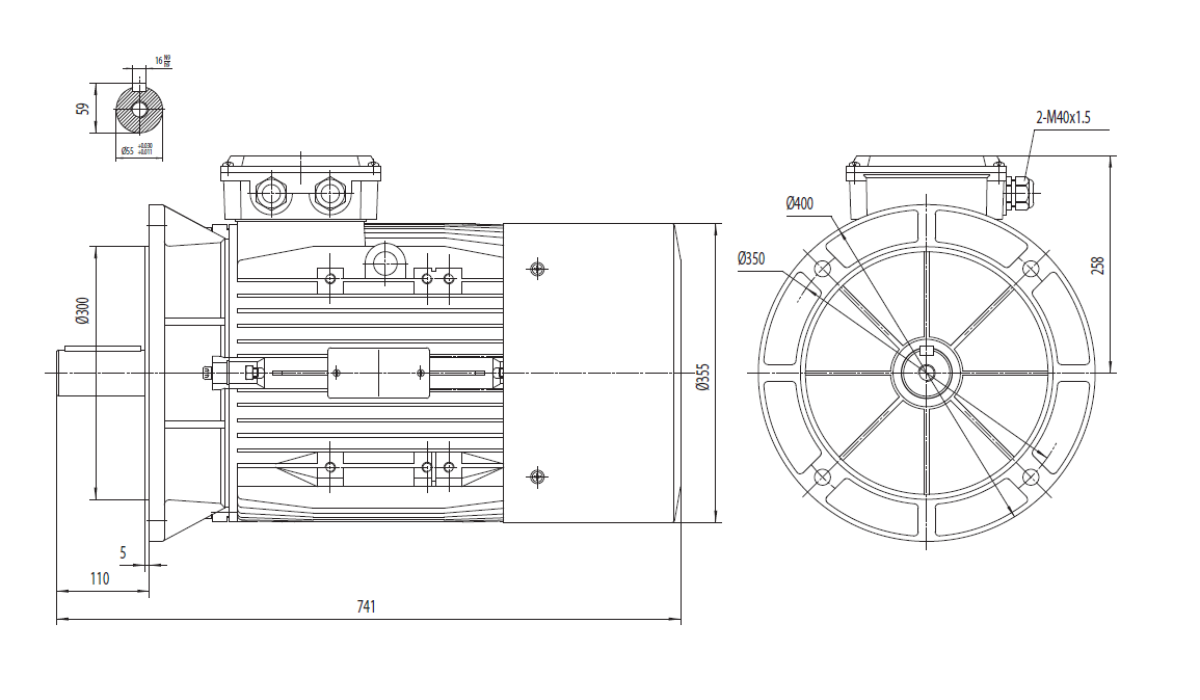

Dimensiuni motor trifazat 18.5kW 1000rpm 6 poli ax 55mm IEC200 cu flanșă mare B5

Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B35 (tălpi + flanșă mare) - ultima modulara.

Aplicații generale specifice puterii motorului (18,5 kW 1000 rpm):

  • Cuplare la reductoare de forță extremă (NMRV 150 și grupuri industriale conico-cilindrice / coaxiale): Soluție robustă pentru acționări cu șocuri mecanice mari, macarale industriale de mare tonaj, trolii de extracție, elevatoare cu lanț dublu și platforme de ridicare grea.
  • Utilaje de minerit, carieră și procesare agregate: Concasoare cu fălci sau cu impact de capacitate medie/mare, mori tubulare cu bile, ciururi vibrante pentru sortare masivă și alimentatoare grele cu plăci metalice.
  • Linii de conveiaj magistral și transport vrac: Transportoare industriale cu benzi late din cauciuc armat, sisteme de alimentare cu șnec de debit masiv pentru ciment sau minereu și linii automate de transfer al paleților grei.
  • Stații masive de pompare și procesare fluide dense: Pompe industriale de dragare, stații orășenești de epurare pentru vehicularea nămolurilor grosiere, pompe de înaltă presiune pentru circuite industriale închise și grupuri hidraulice de presare.
  • Malaxare masivă și reactoare de proces: Malaxoare industriale de tip Banbury pentru compuși din cauciuc, reactoare chimice sub presiune de volum mare, mixere pentru adezivi/asfalt și omogenizatoare de pastă ceramică.
  • Ventilație centralizată și exhaustare minieră: Suflante de tiraj indus pentru centrale termice și fabrici de ciment, sisteme minerale de aerisire subterană și centrale masive de desprăfuire cu spălătoare de gaz sau filtre cu saci.
  • Reciclare grea și fărâmițare mecanică: Shreddere industriale cu 2 sau 4 arbori pentru tocarea anvelopelor, caroseriilor auto și deșeurilor metalice, mori cu ciocane de mare debit și prese de balotat deșeuri industriale.

Motoarele standard de 18,5 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).

Alte Turații Disponibile (18,5kW)
