Motor trifazat 18.5 kW 1500 rpm

Date electrice
Putere nominală motor	18,5 kW (18500W)
Turație nominală motor	1460 rpm 50Hz 1755 rpm 60Hz
Turație sincronă motor	1500 rpm (4 poli)
Frecvență nominală motor	50 Hz
Tensiune nominală motor (±10%)	400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz
Cuplu nominal motor	121,06 Nm (Mn)
Curent nominal motor	35,2 A (VΔ/50Hz) 20,41 A (VY/50Hz)
Curent pornire motor	7,5 xIn
Cuplu pornire motor	2,2 xMn
Cuplu maxim motor	2,2 xMn
Pornire	D.O.L.
Clasă eficiență	IE2-IE4+ in functie de producator
Randament	90,3% – 100% sarcină (50Hz) 90,8% – 75% sarcină (50Hz) 90,4% – 50% sarcină (50Hz)
Factor de putere cosφ	0,84 – 100% sarcină
Date generale
Mărime carcasă / Montaj	IEC/PAM 160 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica)
Greutate / Material carcasă	97,5 kg / Fonta
Grad protecție / Metodă răcire	IP55 / IC411 *Optional clasa mai mare pana la IP67
Tropicalizare	Da
Clasă vibrații / Serviciu	A / S1
Direcție rotație	Bidirecțional
Intrare cablu	2-M32x1,5+1-M16x1,5
Standarde	IEC/DIN/ISO/EN
Executat după standard	IEC 60034-1
Picioare detașabile	Da
Vopsire	5002 – C2 standard
Protecții termice	PTC 120°C
Clasă izolație / Creștere temperatură	F *Optional clasa mai mare
Rezistențe anticondens	n/a
Condiții amplasare
Temperatură ambientală	-20°C până la +40°C *Optional pana la 150°C
Altitudine față de nivelul mării	1000 m
Date mecanice
Nivel zgomot	LpA 67 dB(A) LwA 76 dB(A)
Moment de inerție	0,12759 Kgm²
Tip rulmenți	C&U
Rulment parte antrenare DE	6309-2RS-C3
Rulment parte neantrenare NDE	6209-2RS-C3
Durată medie viață rulmenți	40000 h
Interval relubrifiere L1 DE / NDE	viață / viață
Inel compensare	NDE SIDE – standard
Lubrifianți rulmenți	Vezi manualul de instalare si mentenanta
Dimensiuni
Dimensiune ax (diametru x lungime)	Ø42 x 110 mm
Lungime totală (L)	640 mm
Distanță găuri talpă (A x B)	A 254 mm, B 210 mm (M)
Distanță umăr ax – gaură talpă (C)	108 mm
Înălțime ax (H)	160 mm
Înălțime totală cu cutie borne	394 mm
Lățime talpă	290 mm
Intrare cablu cutie borne	2-M32x1,5

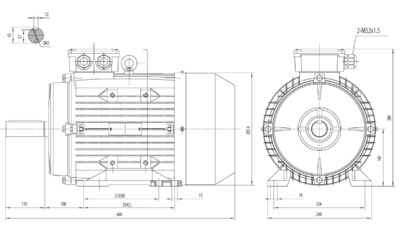

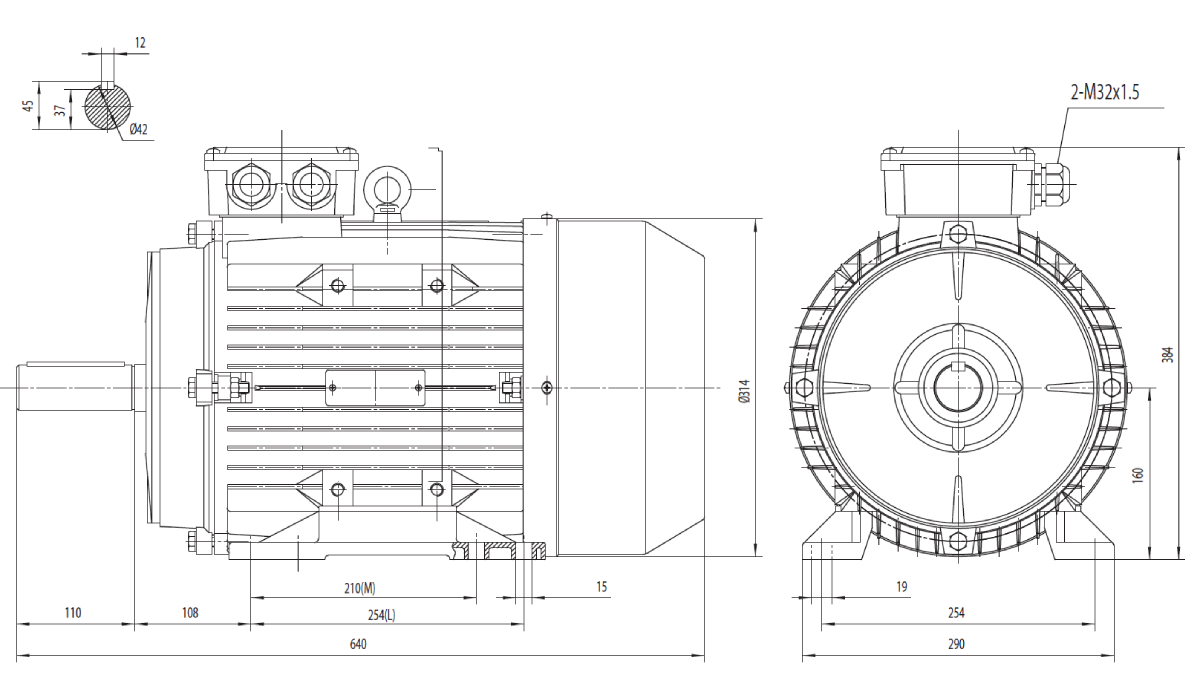

Dimensiuni motor trifazat 18.5kW 1400rpm 4 poli ax 42mm IEC 160 cu talpă B3 — Motor trifazat 18.5kW 1400rpm 4 poli ax 42mm IEC 160 cu talpă (B3)

Aplicații și Domenii de Utilizare

Aplicație	Utilizare recomandată
Compresoare industriale de mare capacitate	Compresoare cu șurub și cu piston utilizate în fabrici și procese industriale continue care necesită putere ridicată și funcționare permanentă.
Pompe industriale grele	Stații de pompare, instalații de recirculare, sisteme de răcire și aplicații tehnologice cu debit mare și regim continuu de lucru.
Benzi transportoare pentru sarcini mari	Transportul agregatelor, materialelor vrac și produselor industriale pe linii de producție cu încărcări ridicate.
Motoreductoare industriale	Reductoare coaxiale, planetare și pendulare compatibile IEC 160, utilizate în aplicații care necesită cuplu ridicat și exploatare intensivă.
Ventilatoare industriale	Ventilatoare centrifugale și axiale de mare debit pentru sisteme HVAC industriale, exhaustare și transport pneumatic.
Mori industriale	Mori pentru cereale, făină, furaje și alte aplicații de măcinare care necesită putere mare și funcționare continuă.
Industria lemnului	Gateri, utilaje de prelucrare, sisteme de exhaustare și transportoare utilizate în fluxuri industriale permanente.
Utilaje agricole profesionale	Șnecuri transportoare, instalații de furajare, ventilatoare agricole și echipamente pentru exploatații intensive.
Stații de tratare și epurare	Instalații de filtrare, tratare și recirculare a apei care necesită fiabilitate ridicată și funcționare permanentă.
Utilaje OEM și construcții speciale	Integrare în echipamente industriale personalizate care necesită standard IEC 160 și arbore de 42 mm.

Motorul electric trifazat 18.5 kW 1400 rpm IEC 160 reprezintă o soluție de putere avansată, concepută pentru acționări industriale grele, regimuri de lucru severe și linii de producție care nu permit întreruperi. Construit pe un gabarit robust IEC 160 și prevăzut cu un ax masiv de 42 mm, acest model este proiectat să preia sarcini mecanice extreme, șocuri de cuplu și solicitări prelungite. Configurația cu 4 poli asigură o turație nominală de 1400 rpm, oferind o forță de tracțiune ridicată și un randament energetic optim la arbore. Datorită masei termice generoase și sistemului eficient de răcire al carcasei, motorul face față cu succes în exploatare intensivă pe compresoare de mare putere, pompe industriale grele, mori, utilaje din industria lemnului sau benzi transportoare cu încărcări mari. Echipat cu bobinaj integral din cupru, protecție IP55 și standarde industriale stricte, motorul de 18.5 kW garantează siguranță maximă în exploatare, durabilitate extinsă și performanțe stabile pe termen lung.

Alte Turații Disponibile (18.5kW)

Navigare Ierarhică și Produse Compatibile

Avantajul All Industrial

Putere pentru Aplicații Industriale Intensive: cei 18,5 kW disponibili permit antrenarea utilajelor care funcționează permanent și necesită rezerve importante de cuplu.
Construcție Robustă IEC 160: gabaritul industrial și arborele de 42 mm oferă stabilitate mecanică superioară și compatibilitate excelentă cu motoreductoare și transmisii de mare capacitate.
Fiabilitate în Regim Continuu: protecția IP55, răcirea eficientă și componentele dimensionate pentru exploatare intensivă asigură performanțe stabile pe termen lung.

Date electrice
Putere nominală motor	18,5 kW (18500W)
Turație nominală motor	1460 rpm 50Hz 1755 rpm 60Hz
Turație sincronă motor	1500 rpm (4 poli)
Frecvență nominală motor	50 Hz
Tensiune nominală motor (±10%)	400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz
Cuplu nominal motor	121,06 Nm (Mn)
Curent nominal motor	34,3 A (VΔ/50Hz) 19,88 A (VY/50Hz)
Curent pornire motor	7,5 xIn
Cuplu pornire motor	2,2 xMn
Cuplu maxim motor	2,2 xMn
Pornire	D.O.L.
Clasă eficiență	IE2-IE4+ in functie de producator
Randament	90,5% – 100% sarcină (50Hz) 90,7% – 75% sarcină (50Hz) 89,9% – 50% sarcină (50Hz)
Factor de putere cosφ	0,86 – 100% sarcină
Date generale
Mărime carcasă / Montaj	IEC/PAM 180 B3 (Talpa), B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare)
Greutate / Material carcasă	118 kg / Fontă
Grad protecție / Metodă răcire	IP55 / IC411 *Optional clasa mai mare pana la IP67
Tropicalizare	Da
Clasă vibrații / Serviciu	A / S1
Direcție rotație	Bidirecțional
Intrare cablu	2-M40x1,5+1-M16x1,5
Standarde	IEC/DIN/ISO/EN
Executat după standard	IEC 60034-1
Picioare detașabile	Da
Vopsire	5002 – C2 standard
Protecții termice	PTC 120°C
Clasă izolație / Creștere temperatură	F *Optional clasa mai mare
Rezistențe anticondens	n/a
Condiții amplasare
Temperatură ambientală	-20°C până la +40°C *Optional pana la 150°C
Altitudine față de nivelul mării	1000 m
Date mecanice
Nivel zgomot	LpA 67 dB(A) LwA 76 dB(A)
Moment de inerție	0,15506 Kgm²
Tip rulmenți	C&U
Rulment parte antrenare DE	6311-2RS-C3
Rulment parte neantrenare NDE	6211-2RS-C3
Durată medie viață rulmenți	40000 h
Interval relubrifiere L1 DE / NDE	viață / viață
Inel compensare	NDE SIDE – standard
Lubrifianți rulmenți	Vezi manualul de instalare si mentenanta

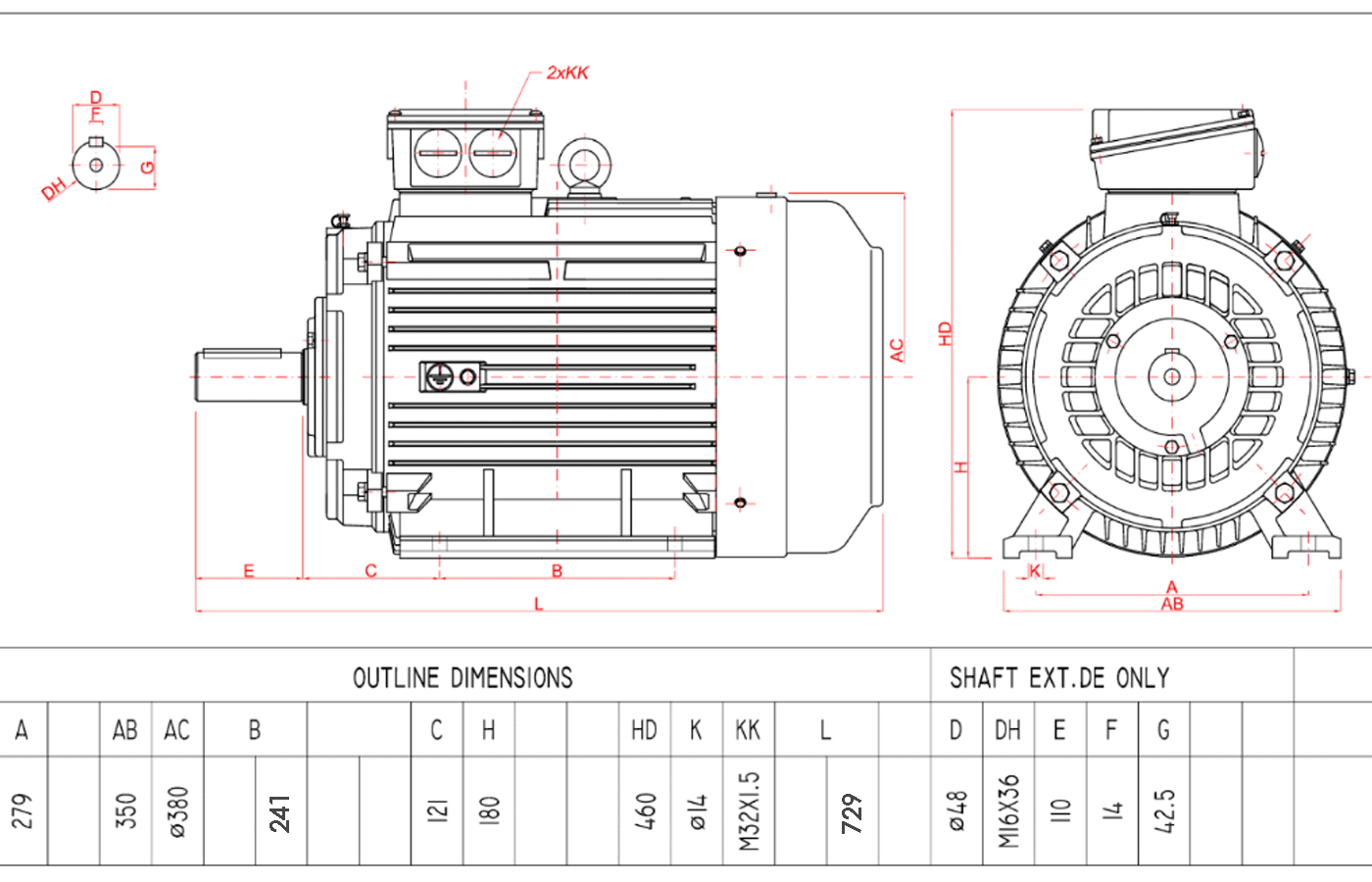

Dimensiuni
Dimensiune ax (diametru x lungime)	Ø48 x 110 mm
Lungime totală (L)	729 mm
Distanță găuri talpă (A x B)	A 279 mm, B 241 mm (180M) / 279 mm (180L)
Distanță umăr ax – gaură talpă (C)	121 mm
Înălțime ax (H)	180 mm
Înălțime totală cu cutie borne	438 mm
Lățime talpă	339 mm
Intrare cablu cutie borne	2-M32x1,5

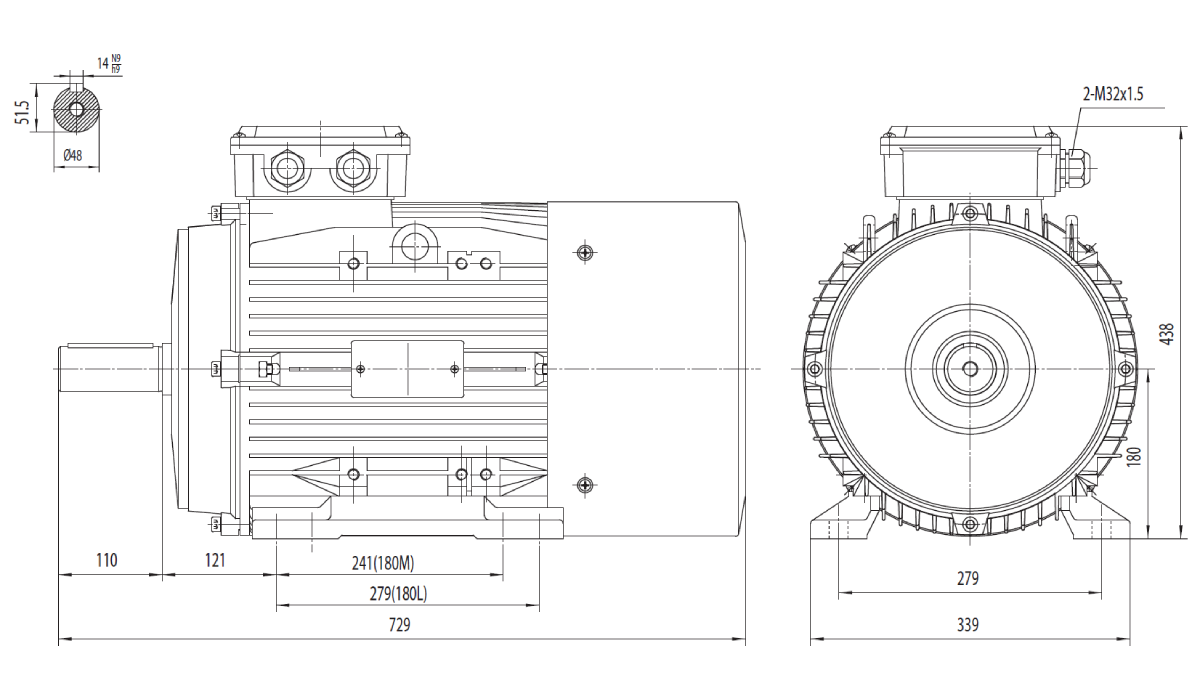

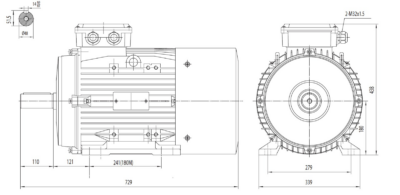

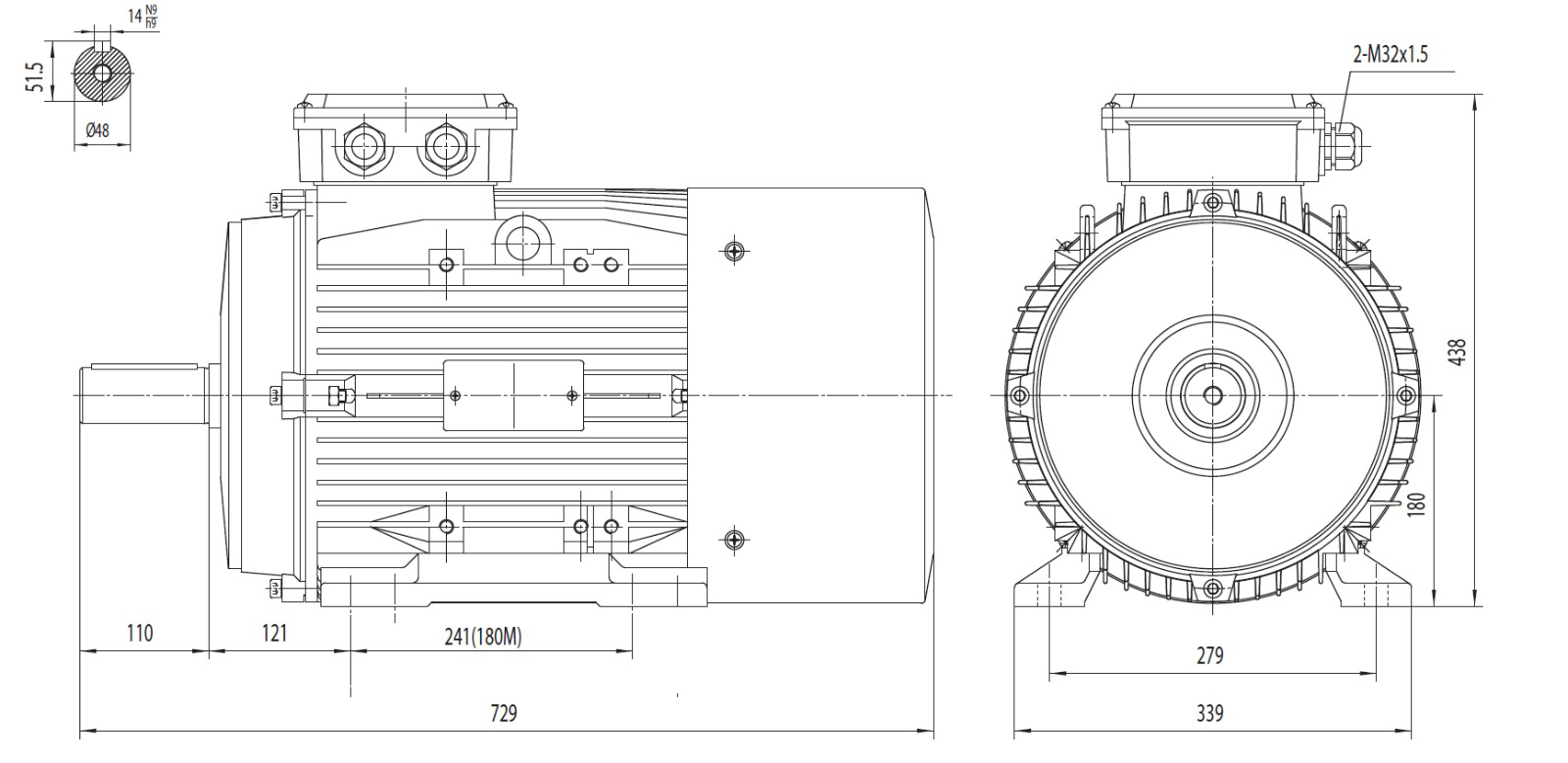

Dimensiuni motor trifazat 18.5kW 1400rpm 4 poli ax 48mm IEC 180 cu talpă B3 — Motor trifazat 18.5kW 1400rpm 4 poli ax 48mm IEC 180 cu talpă (B3)

Aplicații și Domenii de Utilizare

Aplicație	Utilizare recomandată
Compresoare industriale	Compresoare cu șurub și cu piston utilizate în fabrici și procese industriale care necesită funcționare continuă și cuplu ridicat la pornire.
Pompe industriale de mare capacitate	Stații de pompare, instalații de recirculare, sisteme de răcire și aplicații tehnologice cu debit mare și regim permanent de funcționare.
Benzi transportoare grele	Transportul materialelor vrac, agregatelor și produselor industriale pe linii de producție cu încărcări ridicate.
Motoreductoare industriale	Reductoare coaxiale, planetare și pendulare compatibile IEC 180, utilizate în aplicații care necesită cuplu mare și exploatare intensivă.
Ventilatoare industriale	Ventilatoare centrifugale și axiale de mare debit pentru sisteme HVAC industriale, exhaustare și transport pneumatic.
Mori industriale	Mori pentru cereale, făină, furaje și alte procese de măcinare care necesită putere mare și funcționare continuă.
Industria lemnului	Gateri, utilaje de prelucrare, sisteme de exhaustare și transportoare utilizate în fluxuri industriale permanente.
Utilaje agricole profesionale	Șnecuri transportoare, instalații de furajare, ventilatoare agricole și echipamente pentru exploatații intensive.
Stații de tratare și epurare	Instalații de filtrare, tratare și recirculare a apei care necesită fiabilitate ridicată și funcționare permanentă.
Utilaje OEM și construcții speciale	Integrare în echipamente industriale personalizate care necesită standard IEC 180 și arbore de 48 mm.

Motorul electric trifazat 18.5 kW 1400 rpm IEC 180 este conceput pentru a livra o performanță de top în aplicații industriale severe, unde fiabilitatea în regim continuu este o cerință esențială. Upgrade-ul la gabaritul superior IEC 180 aduce beneficii majore față de vechea serie IEC 160: o masă termică extinsă, o răcire net superioară și o rezistență constructivă mult mai înaltă în fața șocurilor mecanice. Acest model dispune de un arbore solid de 48 mm, proiectat special pentru a transfera un cuplu ridicat către motoreductoare grele, compresoare de mare capacitate, pompe sau linii de transport industrial. Configurația cu 4 poli asigură o turație nominală de 1400 rpm, oferind un raport ideal între forța de tracțiune brută și eficiența energetică pe termen lung. Datorită bobinajului integral din cupru, protecției industriale IP55 și regimului de funcționare permanentă, acest motor de 18.5 kW garantează o durabilitate extinsă, siguranță în exploatare și performanțe stabile în cele mai solicitante medii de producție.

Alte Turații Disponibile (18.5kW)

Navigare Ierarhică și Produse Compatibile

Avantajul All Industrial

Gabarit Industrial IEC 180: construcția robustă și arborele de 48 mm oferă stabilitate mecanică superioară și compatibilitate excelentă cu motoreductoare și transmisii industriale grele.
Rezervă Termică Superioară: carcasa industrială de dimensiuni mai mari asigură răcire eficientă și performanțe stabile în funcționare continuă.
Putere pentru Procese Intensive: cei 18,5 kW disponibili permit antrenarea utilajelor industriale care funcționează permanent și necesită cuplu ridicat în exploatare.
