Specificatii motor trifazat 18.5kW 3000rpm Ax 42mm IEC160
Date electrice |
|
|---|---|
| Putere nominală motor | 18,5 kW (18500W) |
| Turație nominală motor | 2940 rpm 50Hz 3530 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 60,12 Nm (Mn) |
| Curent nominal motor | 32,6 A (VΔ/50Hz) 18,9 A (VY/50Hz) |
| Curent pornire motor | 9 xIn |
| Cuplu pornire motor | 3,2 xMn |
| Cuplu maxim motor | 3,2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 90,9% – 100% sarcină (50Hz) 91,3% – 75% sarcină (50Hz) 90,6% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 160 M/L B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 102,5 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M32x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 75 dB(A) LwA 84 dB(A) |
| Moment de inerție | 0,06881 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6309-2RS-C3 |
| Rulment parte neantrenare NDE | 6209-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

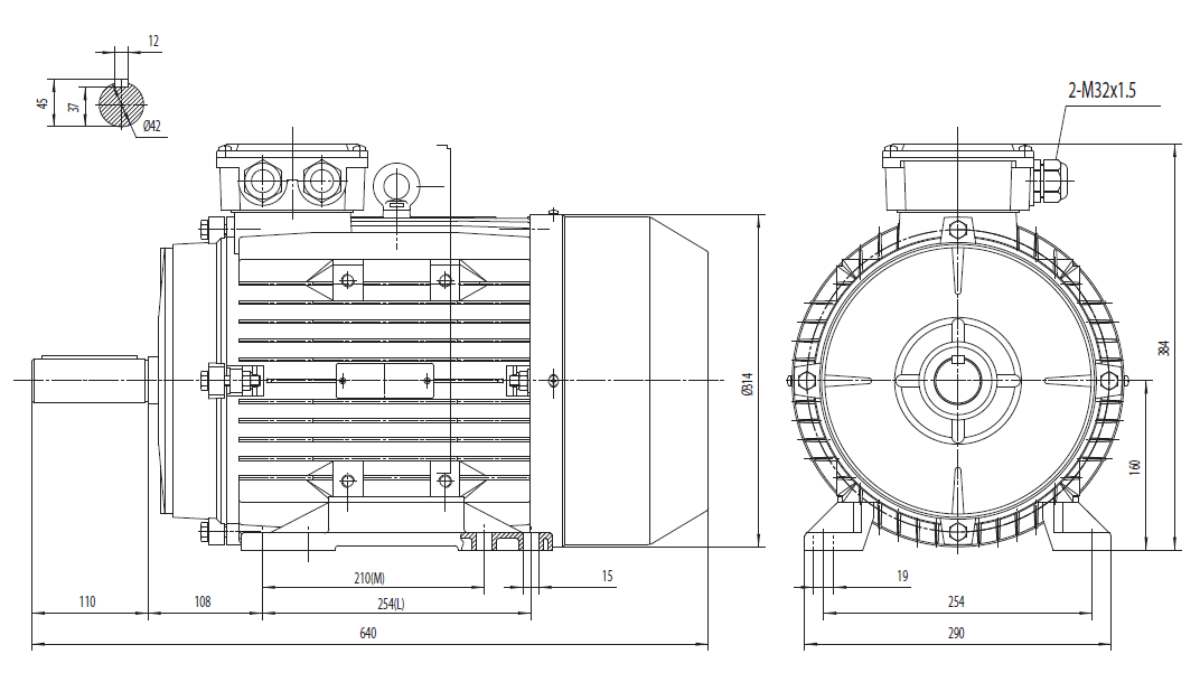

Dimensiuni motor cu talpă B3 |
|
| Dimensiune ax (diametru x lungime) | Ø42 x 110 mm |
| Lungime totală (L) | 640 mm |
| Distanță găuri talpă (A x B) | A 254 mm, B 210 mm (M) / 254 mm (L) |
| Distanță umăr ax – gaură talpă (C) | 108 mm |
| Înălțime ax (H) | 160 mm |
| Înălțime totală cu cutie borne | 384 mm (Ø314) |
| Lățime talpă | 290 mm |
| Intrare cablu cutie borne | 2-M32x1,5 |

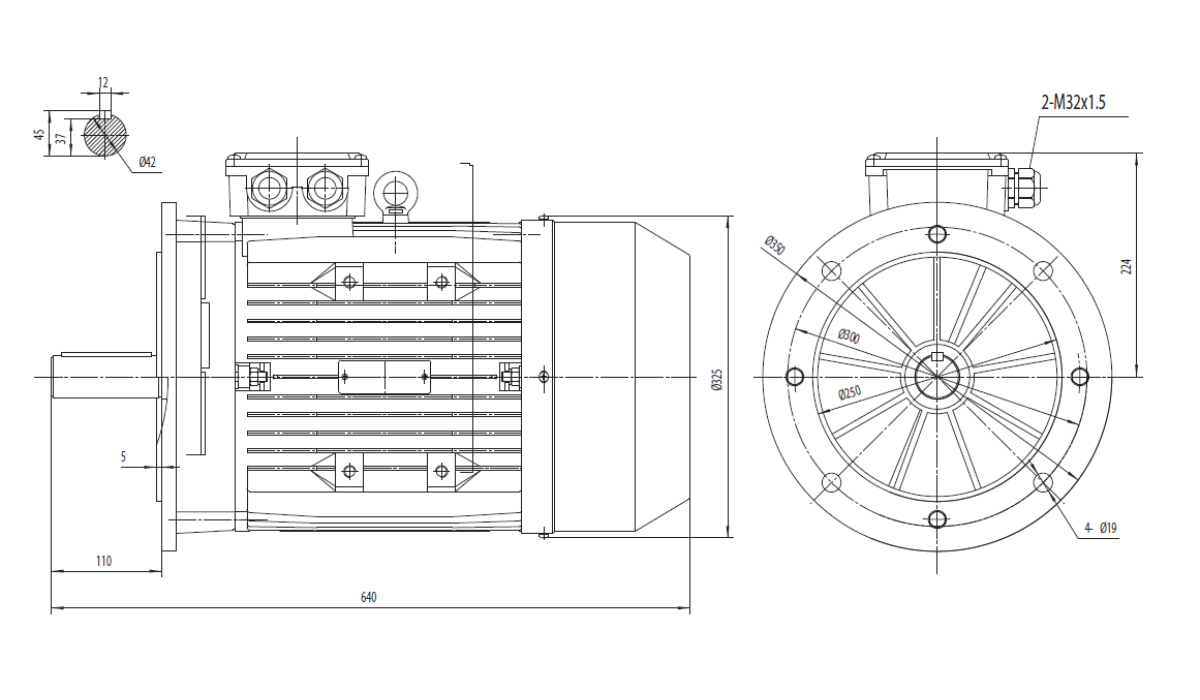

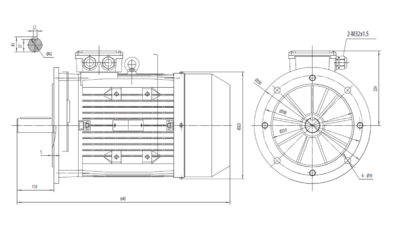

Dimensiuni motor cu flanșă mare B5 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø42 x 110 mm (pană 12 mm) |
| Lungime totală (L) | 640 mm |
| Distanță găuri flanșă | Ø350 mm exterior / centrare Ø250 mm / 4 x Ø19 pe Ø300 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø325 mm corp / 224 mm înălțime |
| Intrare cablu cutie borne | 2-M32x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale de mare performanță | Compresoare cu șurub și centrifugale utilizate în unități de producție care necesită debite mari de aer comprimat și funcționare continuă. |
| Pompe de proces industrial | Pompe pentru circulația lichidelor în instalații chimice, sisteme de răcire, procese de producție și infrastructură industrială. |
| Ventilatoare centrifugale de mare debit | Ventilatoare pentru exhaustare, filtrare, răcire și transport pneumatic al aerului în procese industriale complexe. |
| Instalații de transport pneumatic materiale | Transportul pulberilor, granulelor și materialelor vrac în industria alimentară, chimică și a materialelor de construcții. |
| Utilaje pentru industria reciclării | Acționarea echipamentelor de sortare, separare și manipulare a materialelor reciclabile în fluxuri industriale continue. |
| Instalații pentru tratarea și recircularea apei | Pompe și sisteme auxiliare utilizate în stații industriale și municipale de tratare a apei. |
| Linii de producție automatizate | Acționarea sistemelor de transport, manipulare și procesare utilizate în fabrici și centre logistice. |
| Industria materialelor de construcții | Ventilatoare, transportoare și echipamente auxiliare pentru fabricarea cimentului, varului și agregatelor. |
| Instalații industriale HVAC | Ventilație și climatizare pentru spații industriale mari, hale de producție și centre tehnice. |
| Acționări cu motoreductor pentru sarcini grele | Integrare cu reductoare industriale pentru transportoare, elevatoare și mecanisme care necesită cuplu ridicat. |
Motorul electric trifazat 18,5 kW 3000 rpm IEC 160 marchează trecerea către o clasă superioară de motoare industriale, caracterizată printr-o construcție mai robustă și o capacitate semnificativ mai mare de transmitere a puterii. Gabaritul IEC 160 și arborele de 42 mm permit utilizarea în aplicații unde solicitările mecanice și cerințele de productivitate depășesc posibilitățile motoarelor din gama IEC 132. Puterea de 18,5 kW și turația de 3000 rpm îl recomandă pentru compresoare industriale, pompe de proces, ventilatoare de mare debit și instalații de transport materiale care operează permanent. Datorită vitezei ridicate de rotație, motorul poate genera debite și randamente superioare în aplicațiile unde performanța echipamentului este direct influențată de turație. Această configurație este frecvent întâlnită în fabrici, instalații tehnologice complexe și procese industriale care necesită funcționare continuă în regim intensiv.
