Specificatii motor trifazat 2.2kW 1000rpm ax 28mm IEC100
Date electrice |
|
|---|---|
| Putere nominală motor | 2,2 kW (2200W) |
| Turație nominală motor | 950 rpm 50Hz 1140 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 22,13 Nm (Mn) |
| Curent nominal motor | 9,39 A (VΔ/50Hz) 5,4 A (VY/50Hz) |
| Curent pornire motor | 5,5 xIn |
| Cuplu pornire motor | 2,5 xMn |
| Cuplu maxim motor | 2,7 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1 sau superior |
| Randament | 81,8% – 100% sarcină (50Hz) / 87,5% – 100% (60Hz) 82,6% – 75% sarcină (50Hz) / 87,6% – 75% (60Hz) 81,1% – 50% sarcină (50Hz) / 86,5% – 50% (60Hz) |
| Factor de putere cosφ | 0,72 – 100% sarcină (50Hz) 0,72 – 100% sarcină (60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 100 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 25 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 *Optional pana la S9 inclusiv |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M20x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 66 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,01153 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6206-ZZ-C3 |
| Rulment parte neantrenare NDE | 6206-ZZ-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

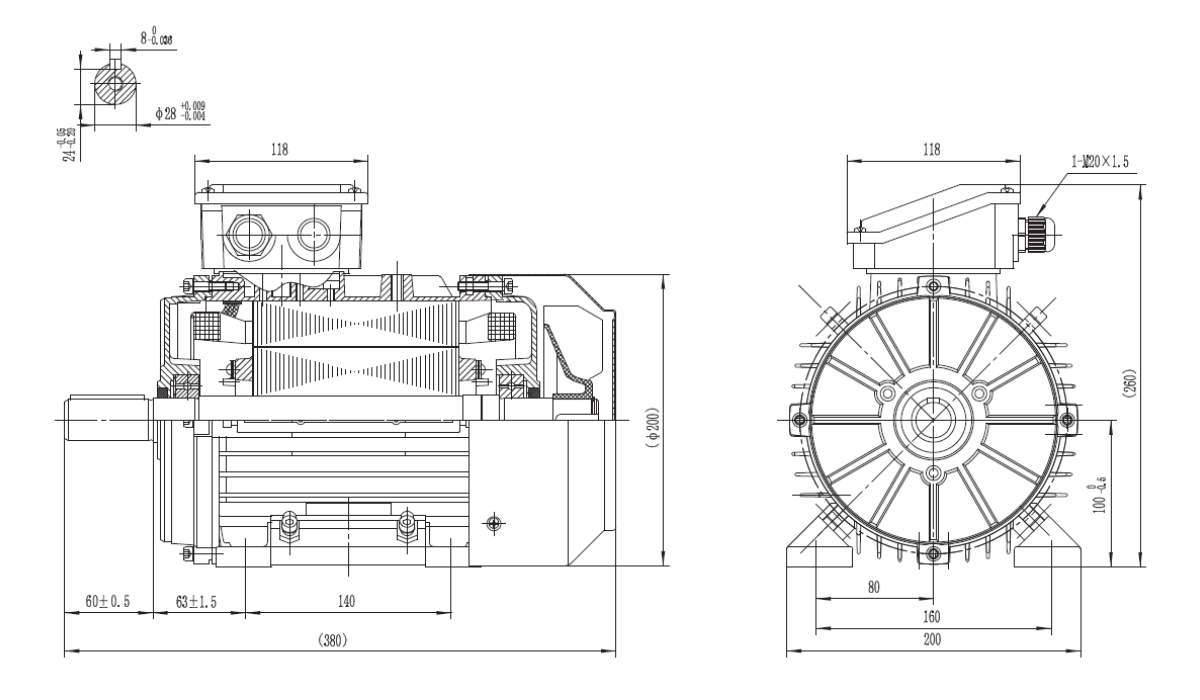

Dimensiuni motor cu talpă B3 IEC100 |
|
| Dimensiune ax (diametru x lungime) | Ø28 +0,009/-0,004 x 60±0,5 mm Pană 8 0/-0,036 x 24 -0,52 |
| Lungime totală (L) | 380 mm |
| Distanță găuri talpă (A x B) | A 160 mm, B 140 mm |
| Distanță umăr ax – gaură talpă (C) | 63±1,5 mm |
| Înălțime ax (H) | 100±0,5 mm |
| Înălțime totală cu cutie borne | 260 mm (Ø200 corp) |
| Lățime talpă | 200 mm (80 mm / 160 mm interior) |
| Intrare cablu cutie borne | 1-M20x1,5 |

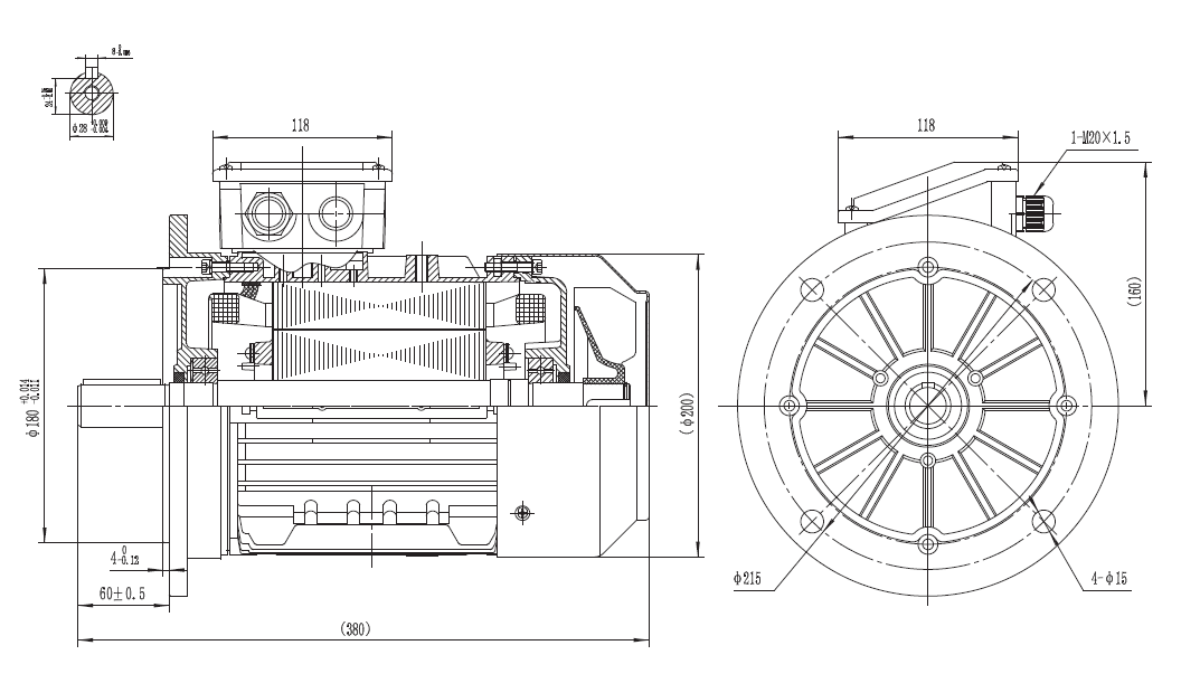

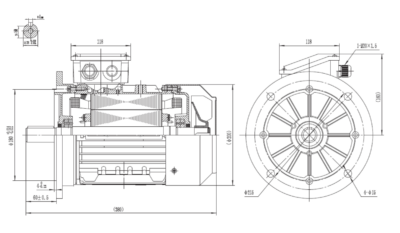

Dimensiuni motor cu flanșă mare B5 IEC100 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø28 mm x 60±0.5 mm lungime utilă (Ø28 / pană 8 mm / 4-0.12 mm umăr – conform desen) |
| Lungime totală (L) | (380) mm |
| Distanță găuri flanșă | Ø215 mm / Ø180 mm / 4-Ø15 mm – conform desen |
| Tip prindere | B5 – cu flanșă mare |
| Înălțime totală cu cutie borne | (Ø200) mm corp / (160) mm înălțime până la capac / 118 mm lățime cutie borne |
| Intrare cablu cutie borne | 1-M20x1.5 |

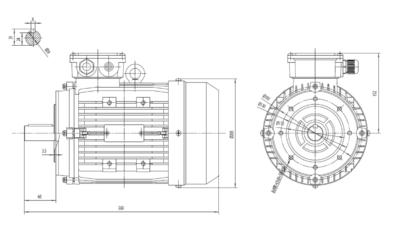

Dimensiuni motor cu flanșă mică B14 IEC100 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø28 mm x 60 mm lungime totală (35 mm umăr / pană 8 mm / 24 mm / 31 mm / Ø28) |
| Lungime totală (L) | 369 mm |
| Distanță găuri flanșă | Ø160 mm / Ø130 mm / Ø110 mm / 8-M8 – conform desen |
| Tip prindere | B14 – cu flanșă mică |
| Înălțime totală cu cutie borne | Ø305 mm corp / 152 mm înălțime cutie borne |
| Intrare cablu cutie borne | 2x presetupe – conform desen |
Specificatii motor trifazat 2.2kW 1000rpm ax 28mm IEC112
Date electrice |
|
|---|---|
| Putere nominală motor | 2,2 kW (2200W) |
| Turație nominală motor | 940 rpm 50Hz 1130 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 22,36 Nm (Mn) |
| Curent nominal motor | 9,01 A (VΔ/50Hz) 5,18 A (VY/50Hz) |
| Curent pornire motor | 5,6 xIn |
| Cuplu pornire motor | 2,5 xMn |
| Cuplu maxim motor | 2,6 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1 sau superior |
| Randament | 81,8% – 100% sarcină (50Hz) 82,7% – 75% sarcină (50Hz) 81,7% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,75 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 112 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 29,5 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 *Optional pana la S9 inclusiv |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M25x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 66 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,01697 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6306-2RS-C3 |
| Rulment parte neantrenare NDE | 6206-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

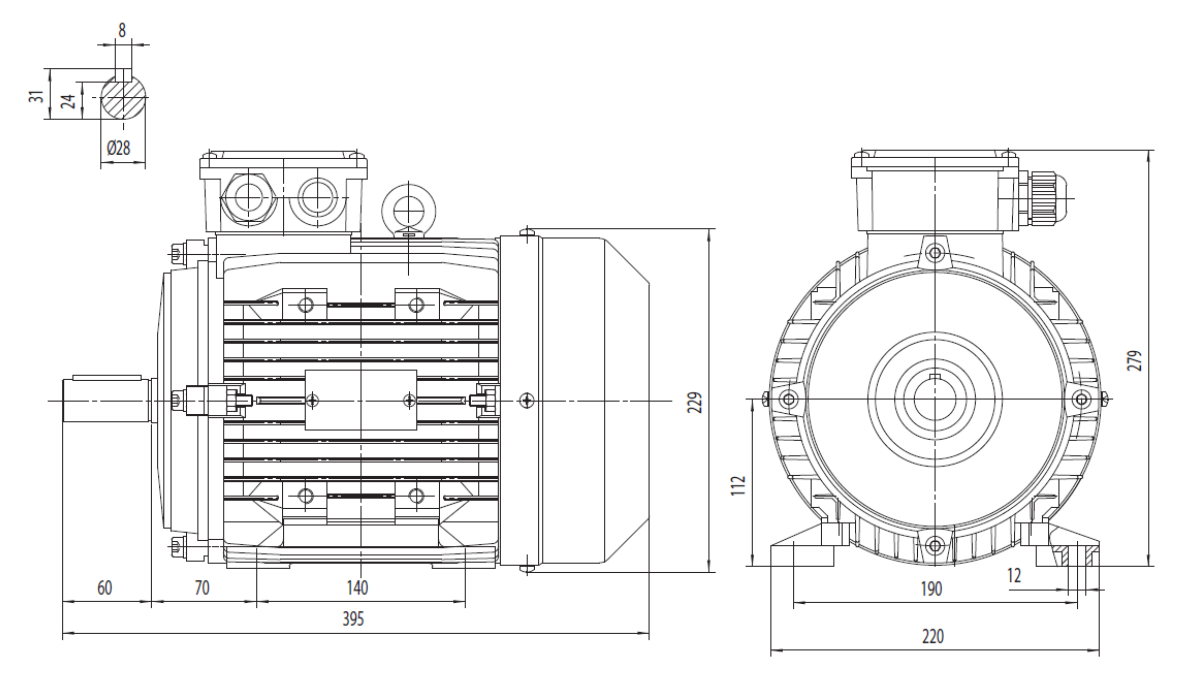

Dimensiuni motor cu talpă B3 IEC112 |
|
| Dimensiune ax (diametru x lungime) | Ø28 x 60 mm Pană 8 x 31 |
| Lungime totală (L) | 395 mm |
| Distanță găuri talpă (A x B) | A 190 mm, B 140 mm |
| Distanță umăr ax – gaură talpă (C) | 70 mm |
| Înălțime ax (H) | 112 mm |
| Înălțime totală cu cutie borne | 279 mm (Ø229 corp) |
| Lățime talpă | 220 mm (Ø12 găuri talpă) |
| Intrare cablu cutie borne | 2-M25x1,5 |

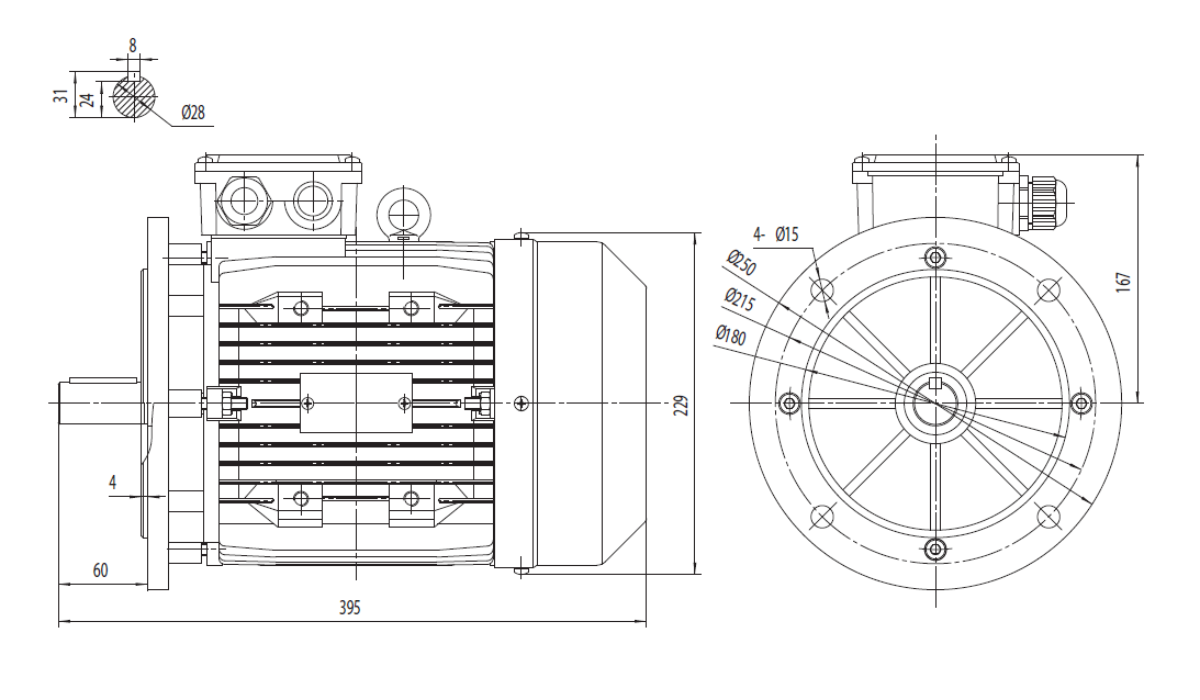

Dimensiuni motor cu flanșă mare B5 IEC112 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø28 mm x 60 mm lungime utilă (Ø28 / pană 8 mm / 24 mm / 31 mm / 4 mm umăr) |
| Lungime totală (L) | 395 mm |
| Distanță găuri flanșă | Ø250 mm / Ø215 mm / Ø180 mm / 4-Ø15 mm – conform desen |
| Tip prindere | B5 – cu flanșă mare |
| Înălțime totală cu cutie borne | 229 mm corp / 167 mm înălțime până la ax cutie borne |
| Intrare cablu cutie borne | Presetupă cablu standard – 2 intrări |

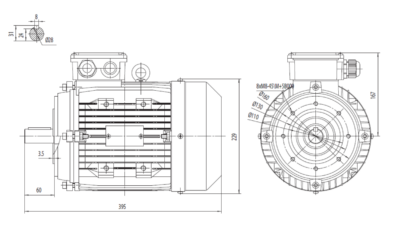

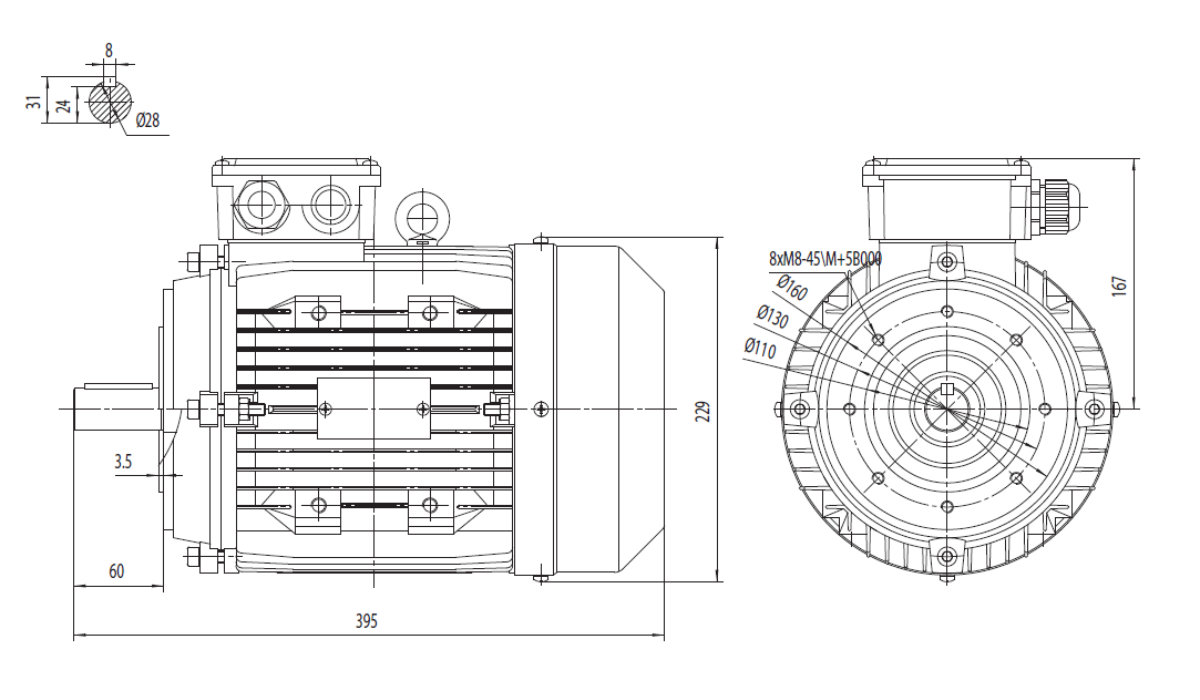

Dimensiuni motor cu flanșă mică B14 IEC112 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø28 mm x 60 mm lungime totală (3.5 mm umăr / pană 8 mm / 24 mm / 31 mm / Ø28) |
| Lungime totală (L) | 395 mm |
| Distanță găuri flanșă | Ø160 mm / Ø130 mm / Ø110 mm / 8xM8-45 – conform desen |
| Tip prindere | B14 – cu flanșă mică |
| Înălțime totală cu cutie borne | Ø229 mm corp / 167 mm înălțime cutie borne până la ax |
| Intrare cablu cutie borne | 2x presetupe – conform desen |
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B14 (flanșă mică, cu găuri filetate), B35 (tălpi + flanșă mare) și B34 (tălpi + flanșă mică) — ultimele două modulare.
Aplicații generale specifice puterii motorului (2,2 kW 1000 rpm):
-
Cuplare la reductoare industriale de forță (NMRV 090 / 110 și reductoare coaxiale/cilindrice): Soluție ideală pentru transmisii mecanice de mare putere, trolii industriale, mecanisme de ridicat, mese indexoare de forță, acționări de șnecuri grele și sisteme de poziționare ce necesită un cuplu masiv la pornire.
-
Linii de transport tehnologic și conveioare pentru sarcini mari: Transportoare cu raclete (redler), benzi de transport pentru agregate, materiale de construcții sau minereuri, linii de transfer pentru paleți grei și alimentatoare vibratorii de mare capacitate.
-
Instalații de pompare industrială și grupuri hidraulice: Pompe centrifuge de mare debit, grupuri electro-hidraulice pentru prese industriale, instalații de pompare a nămolurilor din stații de epurare și pompe volumetrice pentru vehicularea fluidelor tehnologice dense.
-
Amestecare, malaxare și reactoare industriale: Malaxoare pentru aluat industrial sau mortare uscate, reactoare chimice sub presiune, mixere verticale de mare volum și echipamente de omogenizare a pastei ceramice sau a adezivilor industriali.
-
Sisteme centrale de ventilație și vehiculare gaze: Suflante de presiune pentru uscătoare industriale de cereale, ventilatoare centrifuge de tiraj forțat, sisteme centrale de desprăfuire și instalații de evacuare a noxelor sau gazelor fierbinți.
-
Utilaje de concasare, măcinare și procesare mecanică: Concasoare cu role sau cu fălci de capacitate mică/medie, mori industriale pentru cereale și furaje, ghilotine de debitat tablă, prese de brichetat deșeuri lemnoase și mașini de balotat metal.
Motoarele standard de 2,2 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
