Motor trifazat 2.2kW 1500rpm ax 24mm IEC90 | ax 28mm IEC100

Alege variantă de Motor trifazat 2.2kw 1400rpm și Accesorii:

21 de produse

Produsele din Motor trifazat 2.2kW 1500rpm ax 24mm IEC90 | ax 28mm IEC100
ImaginePreț (fără TVA)StocComandă sau ofertă
FM100B5 aLL

Flansa motor electric 100 B5 aLL

FM100B5 aLL

28 mm · Gabarit IEC 100 · B5 · 250 mm

28100B5250
Preț la cerere
FM100B14 aLL

Flansa motor electric 100 B14 aLL

FM100B14 aLL

28 mm · Gabarit IEC 100 · B14 · 160 mm

28100B14160
Preț la cerere
B5IEC100A

Flansa motor electric B5 IEC100

B5IEC100A

28 mm · Gabarit IEC 100 · B5 · 250 mm

28100B5250
Preț la cerere
B14IEC100A

Flansa motor electric B14 IEC100

B14IEC100A

28 mm · Gabarit IEC 100 · B14 · 160 mm

28100B14160
Preț la cerere
FM90B5 aLL

Flansa motor electric 90 B5 aLL

FM90B5 aLL

24 mm · Gabarit IEC 90 · B5 · 200 mm

2490B5200
Preț la cerere
FM90B14 aLL

Flansa motor electric 90 B14 aLL

FM90B14 aLL

24 mm · Gabarit IEC 90 · B14 · 140 mm

2490B14140
Preț la cerere
B5IEC90A

Flansa motor electric B5 IEC90

B5IEC90A

24 mm · Gabarit IEC 90 · B5 · 200 mm

2490B5200
Preț la cerere
B14IEC90A

Flansa motor electric B14 IEC90

B14IEC90A

24 mm · Gabarit IEC 90 · B14 · 140 mm

2490B14140
Preț la cerere
MET4 22 100B3 IE2 aLL

Motor electric trifazat 2.2kw 1400rpm 100 B3 IE2 aLL

MET4 22 100B3 IE2 aLL

28 mm · Gabarit IEC 100 · B3

28100B3
Preț la cerere
MET4 22 100B5 IE2 aLL

Motor electric trifazat 2.2kw 1400rpm 100 B5 IE2 aLL

MET4 22 100B5 IE2 aLL

28 mm · Gabarit IEC 100 · B5 · 250 mm

28100B5250
Preț la cerere
MET4 22 100B14 IE2 aLL

Motor electric trifazat 2.2kw 1400rpm 100 B14 IE2 aLL

MET4 22 100B14 IE2 aLL

28 mm · Gabarit IEC 100 · B14 · 160 mm

28100B14160
Preț la cerere
MET4 22 100B3

Motor electric trifazat 2.2kw 1400rpm 100 B3

MET4 22 100B3

28 mm · Gabarit IEC 100 · B3

28100B3
Preț la cerere
MET4 22 100B5

Motor electric trifazat 2.2kw 1400rpm 100 B5

MET4 22 100B5

28 mm · Gabarit IEC 100 · B5 · 250 mm

28100B5250
Preț la cerere
MET4 22 100B14

Motor electric trifazat 2.2kw 1400rpm 100 B14

MET4 22 100B14

28 mm · Gabarit IEC 100 · B14 · 160 mm

28100B14160
Preț la cerere
MET4 22 90B3 aLL

Motor electric trifazat 2.2kw 1400rpm 90 B3 aLL

MET4 22 90B3 aLL

24 mm · Gabarit IEC 90 · B3

2490B3
Preț la cerere
MET4 22 90B3 IE2 aLL

Motor electric trifazat 2.2kw 1400rpm 90 B3 IE2 aLL

MET4 22 90B3 IE2 aLL

24 mm · Gabarit IEC 90 · B3

2490B3
Preț la cerere
MET4 22 90B5 IE2 aLL

Motor electric trifazat 2.2kw 1400rpm 90 B5 IE2 aLL

MET4 22 90B5 IE2 aLL

24 mm · Gabarit IEC 90 · B5 · 200 mm

2490B5200
Preț la cerere
MET4 22 90B14 IE2 aLL

Motor electric trifazat 2.2kw 1400rpm 90 B14 IE2 aLL

MET4 22 90B14 IE2 aLL

24 mm · Gabarit IEC 90 · B14 · 140 mm

2490B14140
Preț la cerere
MET4 22 90B3

Motor electric trifazat 2.2kw 1400rpm 90 B3

MET4 22 90B3

24 mm · Gabarit IEC 90 · B3

2490B3
Preț la cerere
MET4 22 90B5

Motor electric trifazat 2.2kw 1400rpm 90 B5

MET4 22 90B5

24 mm · Gabarit IEC 90 · B5 · 200 mm

2490B5200
Preț la cerere
MET4 22 90B14

Motor electric trifazat 2.2kw 1400rpm 90 B14

MET4 22 90B14

24 mm · Gabarit IEC 90 · B14 · 140 mm

2490B14140
Preț la cerere

Specificatii motor trifazat 2.2kW 1500rpm ax 24mm IEC90



Date electrice

Putere nominală motor

2,2 kW (2200W)

Turație nominală motor

1410 rpm 50Hz
1695 rpm 60Hz

Turație sincronă motor

1500 rpm (4 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

230 VΔ/50Hz
400 VY/50Hz
265 VΔ/60Hz
460 VY/60Hz

Cuplu nominal motor

14,91 Nm (Mn)

Curent nominal motor

9,34 A (VΔ/50Hz)
5,37 A (VY/50Hz)

Curent pornire motor

7 xIn

Cuplu pornire motor

2,2 xMn

Cuplu maxim motor

2,4 xMn

Pornire

D.O.L.

Clasă eficiență

IE2-IE4+ in functie de producator

Randament

78,9% - 100% sarcină (50Hz)
79,4% - 75% sarcină (50Hz)
77% - 50% sarcină (50Hz)

Factor de putere cosφ

0,75 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC/PAM 90
B3 (Talpa) - talpi modulare
B5 (Flansa Mare)
B14 (Flansa Mica)
*Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica)

Greutate / Material carcasă

18,3 kg / Aluminiu

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1-S3+

Direcție rotație

Bidirecțional

Intrare cablu

1-M20x1,5

Standarde

IEC/DIN/ISO/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Da

Vopsire

7030 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 70 dB(A)
LwA 80 dB(A)

Moment de inerție

0,004 Kgm²

Tip rulmenți

C&U

Rulment parte antrenare DE

6205-2RS-C3

Rulment parte neantrenare NDE

6205-2RS-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

viață / viață

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

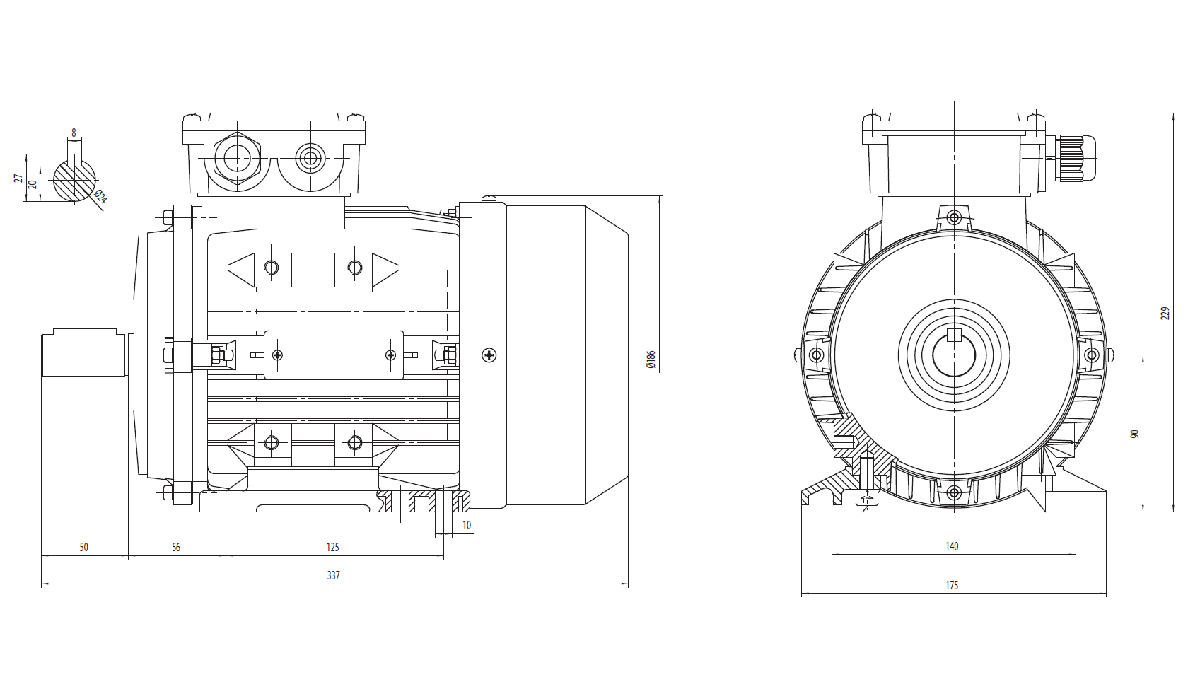

Dimensiuni motor cu talpă B3 IEC90

Dimensiune ax (diametru x lungime)

Ø24 x 50 mm

Lungime totală (L)

337 mm

Distanță găuri talpă (A x B)

A 100 mm, B 140 mm

Distanță umăr ax - gaură talpă (C)

56 mm

Înălțime ax (H)

90 mm

Înălțime totală cu cutie borne

229 mm

Lățime talpă

175 mm

Intrare cablu cutie borne

M20x1,5

Dimensiuni motor trifazat 2.2kW 1400rpm 4 poli ax 24mm IEC 90 cu talpă B3

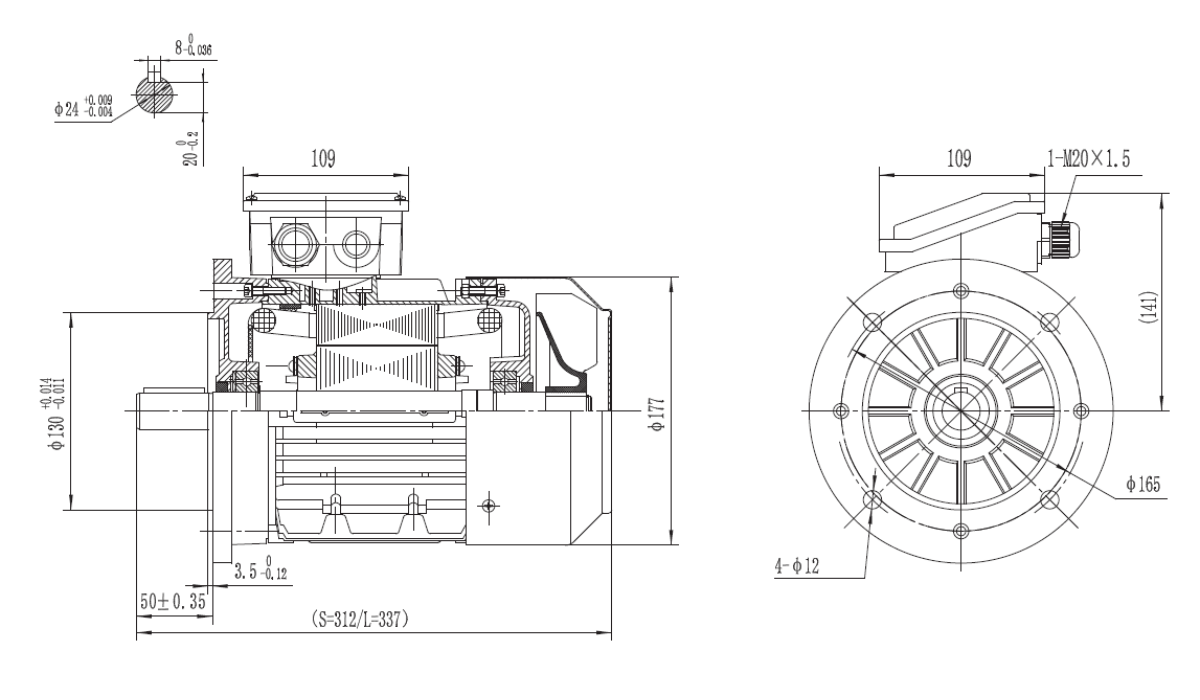

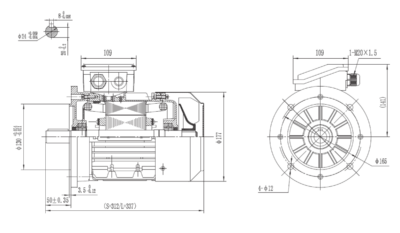

Dimensiuni motor cu flanșă mare B5 IEC90

Dimensiune ax (diametru x lungime)

Ø24 mm +0.009 / -0.004 (pană 8 mm 0/-0.036 / 20 -0.3 mm) x 50 ±0.35 mm lungime utilă

Lungime totală (L)

S-312 mm / L-337 mm

Distanță găuri flanșă

Ø200 mm exterior / centrare Ø130 mm -0.011/-0.014 / Ø165 mm PCD / 4 x Ø12 (4-Ø12) / grosime flanșă 3.5 0/-0.12 mm

Tip prindere

B5 - cu flanșă mare, fără talpă

Înălțime totală cu cutie borne

Ø177 mm corp / (141) mm înălțime cu cutie / 109 mm cutie borne

Intrare cablu cutie borne

1-M20x1.5

Dimensiuni motor trifazat 2.2kW 1500rpm 4 poli ax 24mm IEC90 cu flanșă mare B5

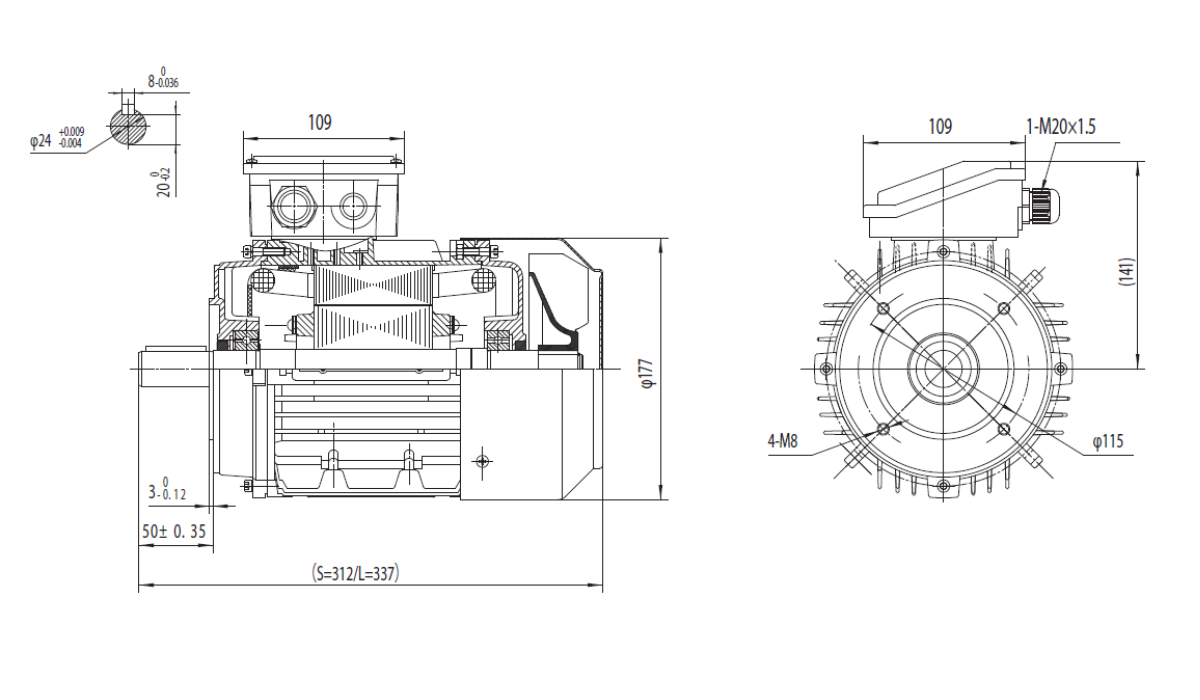

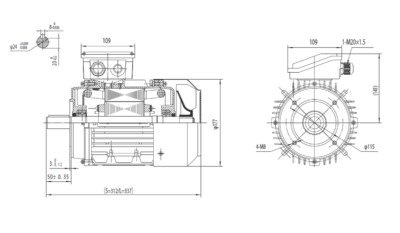

Dimensiuni motor cu flanșă mică B14 IEC90

Dimensiune ax (diametru x lungime)

Ø24 mm x 50±0.35 mm lungime utilă (Ø24 +0.009/-0.004 / pană 8 0/-0.036 / 20 0/-0.52 / 3 0/-0.12 mm umăr)

Lungime totală (L)

(S=312/L=337) mm

Distanță găuri flanșă

Ø115 mm PCD / 4-M8 - conform desen

Tip prindere

B14 - cu flanșă mica

Înălțime totală cu cutie borne

Ø177 mm corp / (141) mm înălțime până la capac / 109 mm cutie borne

Intrare cablu cutie borne

1-M20x1.5

Dimensiuni motor trifazat 2.2kW 1500rpm 4 poli ax 24mm IEC90 cu flanșă mică B14

Motorul electric trifazat 2,2 kW 1400 rpm IEC 90 este conceput pentru aplicații industriale cu solicitări ridicate, unde sunt necesare putere mare, fiabilitate și funcționare continuă. Carcasa IEC 90 și axul robust de 24 mm oferă o rezistență mecanică excelentă și compatibilitate extinsă cu motoreductoare, transmisii și echipamente industriale standard. Turația de 1400 rpm asigură un cuplu ridicat la arbore, fiind ideală pentru acționări care lucrează sub sarcină constantă sau variabilă. Puterea de 2,2 kW oferă o rezervă importantă de performanță la pornire și în exploatare, recomandând acest model pentru aplicații intensive din industrie, agricultură și infrastructură. Bobinajul din cupru, carcasa din aluminiu și protecția IP55 contribuie la o funcționare sigură și durabilă, iar compatibilitatea cu flanșă PAM 90 permite integrarea rapidă în numeroase sisteme de acționare.

Specificatii motor trifazat 2.2kW 1500rpm ax 28mm IEC100



Date electrice

Putere nominală motor

2,2 kW (2200W)

Turație nominală motor

1420 rpm 50Hz
1705 rpm 60Hz

Turație sincronă motor

1500 rpm (4 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

230 VΔ/50Hz
400 VY/50Hz
265 VΔ/60Hz
460 VY/60Hz

Cuplu nominal motor

14,8 Nm (Mn)

Curent nominal motor

8,32 A (VΔ/50Hz)
4,78 A (VY/50Hz)

Curent pornire motor

7 xIn

Cuplu pornire motor

2,2 xMn

Cuplu maxim motor

2,3 xMn

Pornire

D.O.L.

Clasă eficiență

IE2-IE4+ in functie de producator

Randament

82% - 100% sarcină (50Hz)
83,3% - 75% sarcină (50Hz)
82,3% - 50% sarcină (50Hz)

Factor de putere cosφ

0,81 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC/PAM 100
B3 (Talpa) - talpi modulare
B5 (Flansa Mare)
B14 (Flansa Mica)
*Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica)

Greutate / Material carcasă

21 kg / Aluminiu

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1-S3+

Direcție rotație

Bidirecțional

Intrare cablu

2-M20x1,5

Standarde

IEC/DIN/ISO/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Da

Vopsire

7030 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 70 dB(A)
LwA 80 dB(A)

Moment de inerție

0,00598 Kgm²

Tip rulmenți

C&U

Rulment parte antrenare DE

6206-2RS-C3

Rulment parte neantrenare NDE

6206-2RS-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

viață / viață

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

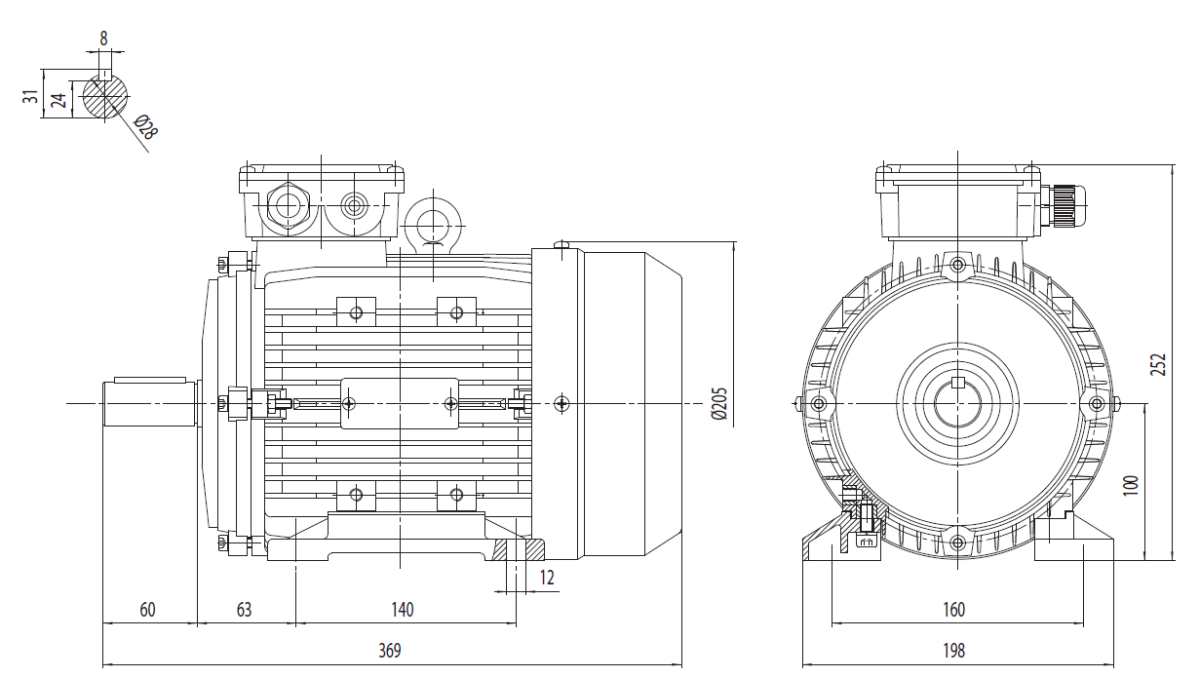

Dimensiuni motor cu talpă B3 IEC100

Dimensiune ax (diametru x lungime)

Ø28 x 60 mm

Lungime totală (L)

369 mm

Distanță găuri talpă (A x B)

A 160 mm, B 140 mm

Distanță umăr ax - gaură talpă (C)

63 mm

Înălțime ax (H)

100 mm

Înălțime totală cu cutie borne

252 mm

Lățime talpă

198 mm

Intrare cablu cutie borne

2-M20x1,5

Dimensiuni motor trifazat 2.2kW 1400rpm 4 poli ax 28mm IEC 100 cu talpă B3

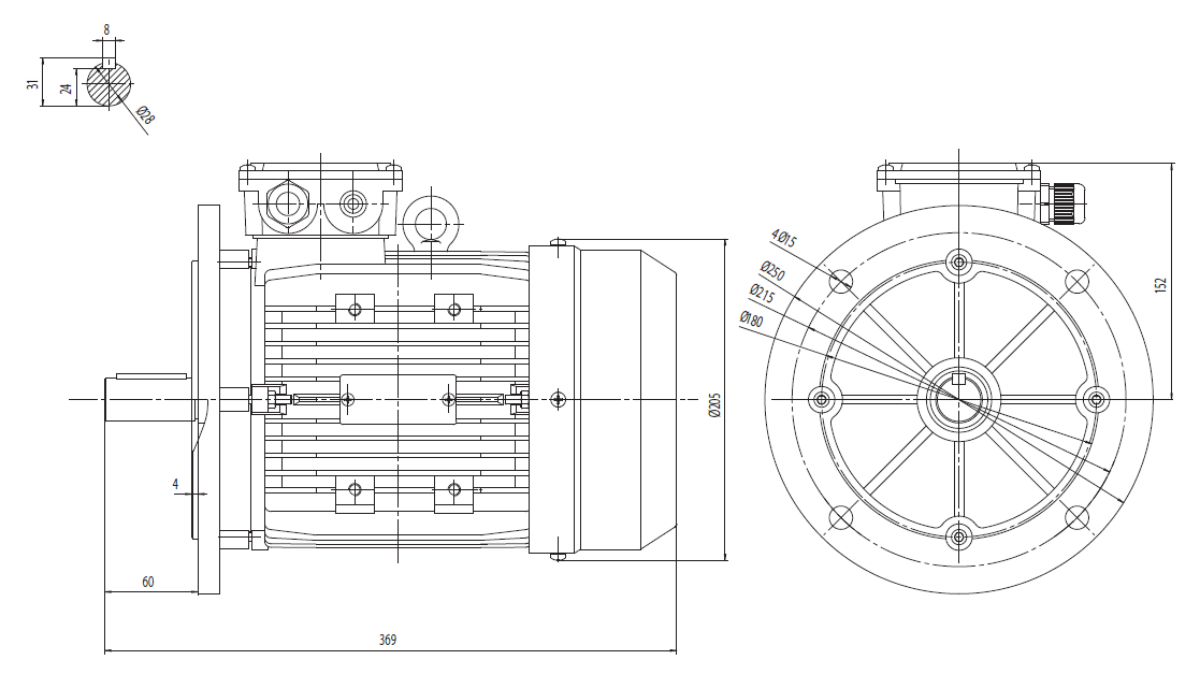

Dimensiuni motor cu flanșă mare B5 IEC100

Dimensiune ax (diametru x lungime)

Ø28 mm (pană 8 mm / 31 x 24 mm) x 60 mm lungime utilă

Lungime totală (L)

369 mm

Distanță găuri flanșă

Ø250 mm exterior / centrare Ø180 mm / Ø215 mm PCD / 4 x Ø15 (4-Ø15) / grosime flanșă 4 mm

Tip prindere

B5 - cu flanșă mare, fără talpă

Înălțime totală cu cutie borne

Ø205 mm corp / 152 mm înălțime cu cutie borne

Intrare cablu cutie borne

1 x M20x1.5 (conform serie IEC100)

Dimensiuni motor trifazat 2.2kW 1500rpm 4 poli ax 28mm IEC100 cu flanșă mare B5

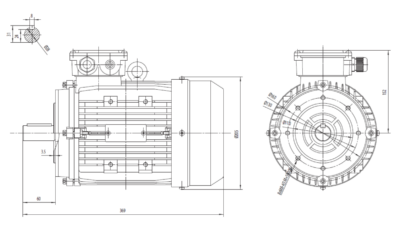

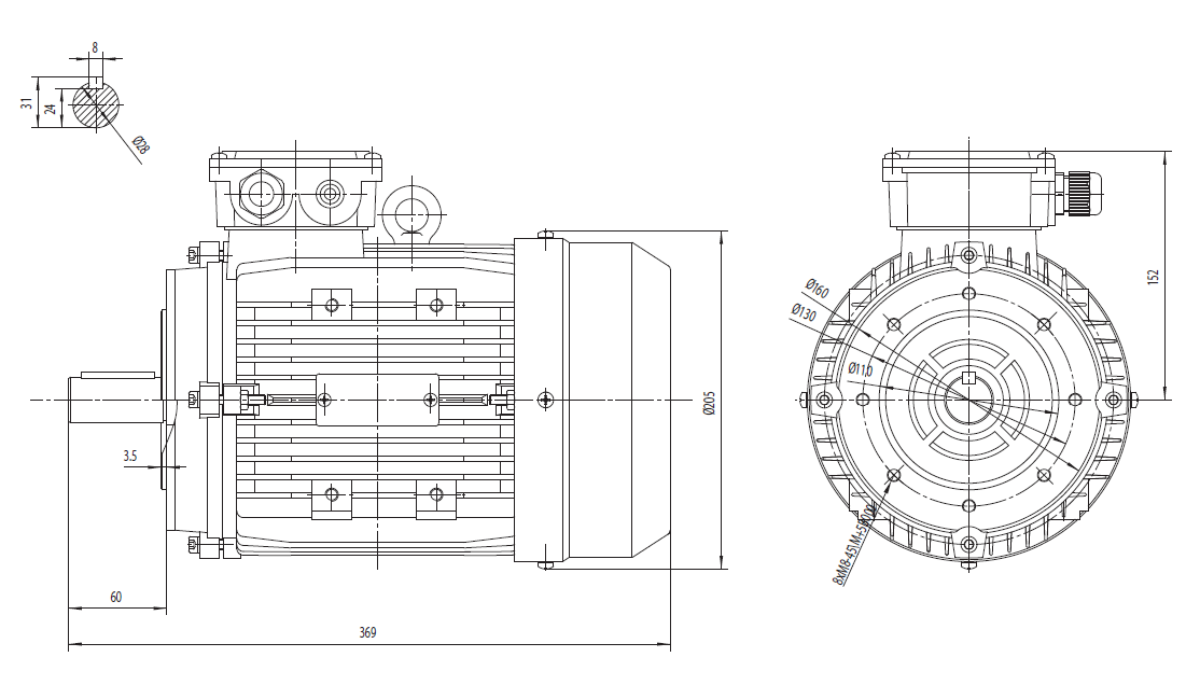

Dimensiuni motor cu flanșă mică B14 IEC100

Dimensiune ax (diametru x lungime)

Ø28 mm x 60 mm lungime utilă (Ø28 / Ø30 / pană 8 mm / 24 mm / 31 mm / 3.5 mm umăr)

Lungime totală (L)

369 mm

Distanță găuri flanșă

Ø160 mm / Ø130 mm / Ø110 mm / 8xM8-45°-M5 - conform desen

Tip prindere

B14 - cu flanșă mica

Înălțime totală cu cutie borne

Ø205 mm corp / 152 mm înălțime până la capac cutie borne

Intrare cablu cutie borne

Presetupă cablu standard - 2 intrări

Dimensiuni motor trifazat 2.2kW 1500rpm 4 poli ax 28mm IEC100 cu flanșă mică B14

Aplicații și Domenii de Utilizare

Aplicație

Utilizare recomandată

Pompe industriale

Pompe centrifuge de capacitate mare, instalații de recirculare, stații de pompare și sisteme industriale care necesită funcționare continuă și fiabilitate ridicată.

Ventilatoare și exhaustoare

Ventilatoare industriale de debit mare, sisteme HVAC, instalații de exhaustare și aplicații unde este necesară funcționarea permanentă în condiții solicitante.

Benzi transportoare grele

Conveioare industriale pentru materiale vrac, linii de producție și sisteme de transport care necesită cuplu ridicat și rezistență mecanică superioară.

Motoreductoare industriale

Reductoare melcate, coaxiale, pendulare și planetare compatibile cu gabaritul IEC 100, utilizate pentru obținerea unor cupluri mari la ieșire.

Compresoare

Compresoare industriale, grupuri pneumatice și instalații care necesită putere constantă și performanță ridicată la pornire.

Utilaje agricole

Șnecuri transportoare, mori, sisteme de furajare, ventilatoare pentru ferme și alte echipamente agricole utilizate intensiv.

Industria lemnului

Utilaje de prelucrare, sisteme de exhaustare, mecanisme de avans și transportoare pentru linii de producție.

Automatizări industriale

Acționări pentru linii automate, echipamente de manipulare, sisteme de poziționare și aplicații cu cicluri repetate de lucru.

Stații de apă și epurare

Instalații de tratare, filtrare și recirculare a apei care necesită funcționare continuă și fiabilitate pe termen lung.

Mașini și echipamente OEM

Integrare în utilaje speciale și echipamente industriale care necesită compatibilitate cu standardul IEC 100 și ax de 28 mm.

Motorul electric trifazat 2,2 kW 1400 rpm IEC 100 este destinat aplicațiilor industriale cu solicitări mecanice ridicate, unde robustețea construcției este la fel de importantă ca puterea disponibilă. Comparativ cu variantele din gabaritul IEC 90, acest model beneficiază de o carcasă mai mare și de un ax de 28 mm, oferind o rigiditate mecanică superioară și o compatibilitate extinsă cu transmisii și motoreductoare de capacitate mai mare. Turația de 1400 rpm asigură un cuplu ridicat și o funcționare stabilă în aplicații cu sarcini constante sau variabile, iar puterea de 2,2 kW îl recomandă pentru utilaje industriale, instalații de pompare, compresoare și sisteme de transport mecanizat. Bobinajul din cupru, carcasa din aluminiu și protecția IP55 contribuie la o exploatare fiabilă în medii industriale dificile, în timp ce compatibilitatea cu standardul IEC 100 facilitează integrarea în numeroase aplicații de acționare industrială.

Alte Turații Disponibile (2.2kW)

Avantajul All Industrial

  1. Construcție Industrială Robustă: gabaritul IEC 100 și axul de 28 mm oferă o rezistență mecanică superioară pentru aplicații cu sarcini ridicate.
  2. Mentenanță Redusă: rulmenți 6206-2RS-C3 industriali etanșați și componente dimensionate pentru exploatare intensivă și durată mare de viață.
  3. Cuplu Ridicat și Stabilitate: combinația dintre puterea de 2,2 kW și turația de 1400 rpm asigură funcționare constantă și fiabilă în regim continuu.
