Motor trifazat 200kW 1000 rpm ax 100mm IEC 355

Alege variantă de Motor trifazat 200kw 1000rpm și Accesorii:

2 produse

Toate produsele: Montaj B3 · Ø ax motor 100 mm · Gabarit IEC 355 · Turație 1.000 rpm

Produsele din Motor trifazat 200kW 1000 rpm ax 100mm IEC 355
ImaginePreț (fără TVA)StocComandă sau ofertă
MET6 200 355B3 IE2 aLL

Motor electric trifazat 200kw 1000rpm 355 B3 IE2 aLL

MET6 200 355B3 IE2 aLL

Preț la cerere
MET6 200 355B3

Motor electric trifazat 200kw 1000rpm 355 B3

MET6 200 355B3

Preț la cerere

Specificatii motor trifazat 200kW 1000rpm ax 100mm IEC355

Date electrice

Putere nominală motor

200 kW (200000W)

Turație nominală motor

990 rpm 50Hz
1190 rpm 60Hz

Turație sincronă motor

1000 rpm (6 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

400 VΔ/50Hz
690 VY/50Hz
460 VΔ/60Hz
800 VY/60Hz

Cuplu nominal motor

1930,1 Nm (Mn)

Curent nominal motor

341,22 A (VΔ/50Hz)
197,81 A (VY/50Hz)

Curent pornire motor

7 xIn

Cuplu pornire motor

2 xMn

Cuplu maxim motor

2,3 xMn

Pornire

D.O.L.

Clasă eficiență

IE1 sau superior

Randament

94% - 100% sarcină

Factor de putere cosφ

0,9 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC/PAM 355
B3 (Talpa)
*Optional
B5 (Flansa Mare)
B14 (Flansa Mica)
B35 (Talpa + Flansa Mare)

Greutate / Material carcasă

1620 kg / Fontă

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1
*Optional pana la S9 inclusiv

Direcție rotație

Bidirecțional

Intrare cablu

2-M63x1,5 + 1-M16x1,5

Standarde

IEC/DIN/ISO/VDE/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Nu

Vopsire

5002 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 82 dB(A)
LwA 94 dB(A)

Moment de inerție

11,0017 Kgm²

Tip rulmenți

C&U

Rulment parte antrenare DE

NU322

Rulment parte neantrenare NDE

6322-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

4800 h / 9600 h

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

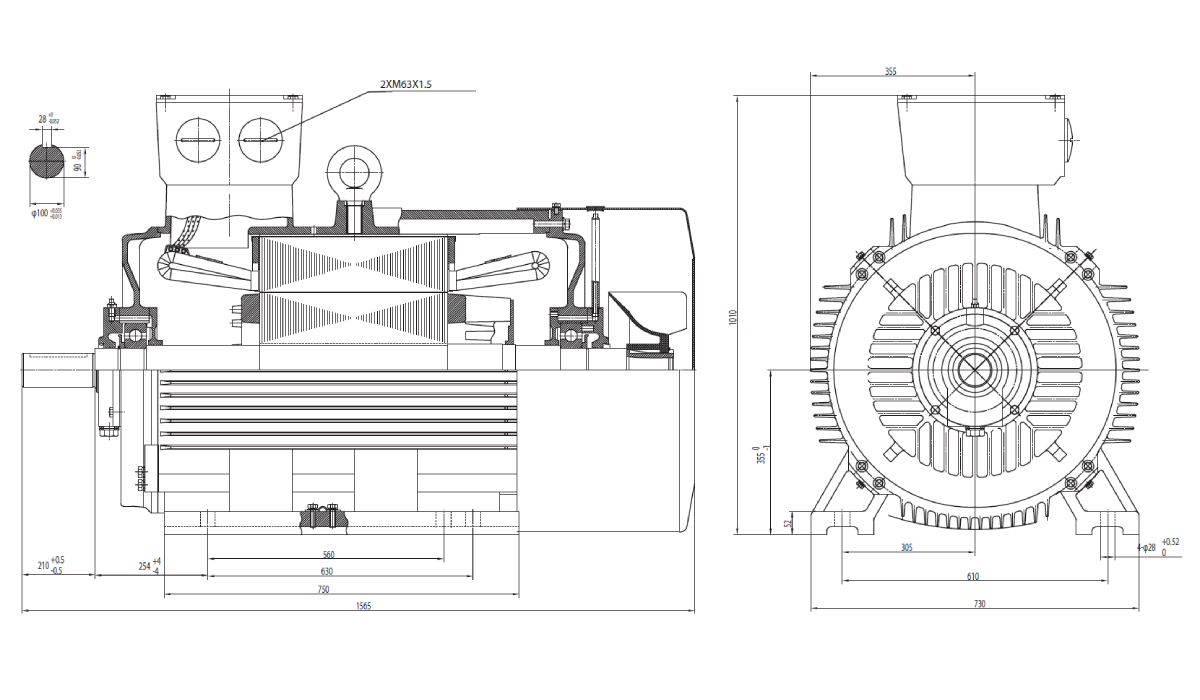

Dimensiuni motor cu talpă B3 IEC355

Dimensiune ax (diametru x lungime)

Ø100 -0,013/-0,025 x 210 +0,5/-0,5 mm
Pană 28 0/+0,023 x 90 0/+0,10

Lungime totală (L)

1565 mm

Distanță găuri talpă (A x B)

A 610 mm, B 560 mm (630 mm / 750 mm talpă)

Distanță umăr ax - gaură talpă (C)

254 +4/-4 mm

Înălțime ax (H)

355 0

Înălțime totală cu cutie borne

1010 mm

Lățime talpă

730 mm (610 mm interior / 305 mm centre, găuri 4-Ø28 +0,52/0)

Intrare cablu cutie borne

2xM63x1,5

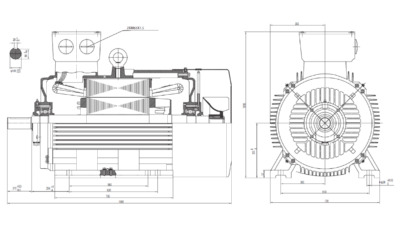

Dimensiuni motor trifazat 200kW 1000rpm 6 poli ax 100mm IEC355 cu talpă B3

Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi) și B35 (tălpi + flanșă mare modulară).

Aplicații generale specifice puterii motorului (200 kW 1000 rpm):

  • Transport industrial de mare tonaj și conveioare magistrale: optim pentru benzi de lungime extremă, sisteme de transbordare a materialelor vrac în cariere și linii de procesare continuă cu necesar critic de cuplu la turații reduse.
  • tații majore de pompare și circulare mase lichide: acționare de forță pentru pompe centrifugale de mare debit, vehiculare de nămoluri industriale dense, apă tehnologică uzată și fluide cu vâscozitate ridicată.
  • Omogenizare și mixare în bazine industriale masive: agitarea suspensiilor groase, soluțiilor chimice concentrate și mișcarea maselor fluide vâscoase în regim continuu de funcționare non-stop.
  • Sisteme gigant de ventilație și tiraj industrial: ventilatoare axiale și centrifuge de mare capacitate pentru aerisirea galeriilor, deprafuire industrială în combinate și evacuare gaze în medii industriale severe.
  • Tocare, concasare și măcinare de mare putere: moare de procesare, tocătoare industriale grele, granulatoare de mase plastice/lemn și prese hidraulice de compactare ce necesită un moment mecanic constant.
  • Transmisii grele cu cuplare prin reductoare: acționări mecanice pentru trolii de mare tonaj, macarale industriale, platforme de ridicare și utilaje cu momente de inerție mari la pornirea sub sarcină.
  • isteme de sortare, reciclare și procesare primară: separatoare de mare capacitate, alimentatoare vibrante și mecanisme robuste de transfer concepute pentru exploatare intensivă fără întreruperi.

Motoarele standard de 200 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
