Specificatii motor trifazat 200kW 1500rpm ax 80mm IEC315
Date electrice |
|
|---|---|
| Putere nominală motor | 200 kW (200000W) |
| Turație nominală motor | 1475 rpm 50Hz 1770 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 1295,46 Nm (Mn) |
| Curent nominal motor | 341,2 A (VΔ/50Hz) 197,8 A (VY/50Hz) |
| Curent pornire motor | 7 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 94% – 100% sarcină (50Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 315 B3 (Talpa), B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 1163,9 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 77 dB(A) LwA 87 dB(A) |
| Moment de inerție | 4,67201 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | NU319 |
| Rulment parte neantrenare NDE | 6319-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 3800 h / 7600 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC315 |
|
| Dimensiune ax (diametru x lungime) | Ø80 x 170 mm |
| Lungime totală (L) | 1385 mm |
| Distanță găuri talpă (A x B) | A 508 mm, B 508 mm |
| Distanță umăr ax – gaură talpă (C) | 216 mm |
| Înălțime ax (H) | 315 mm |
| Înălțime totală cu cutie borne | 845 mm |
| Lățime talpă | 628 mm |
| Intrare cablu cutie borne | 2-M64 |

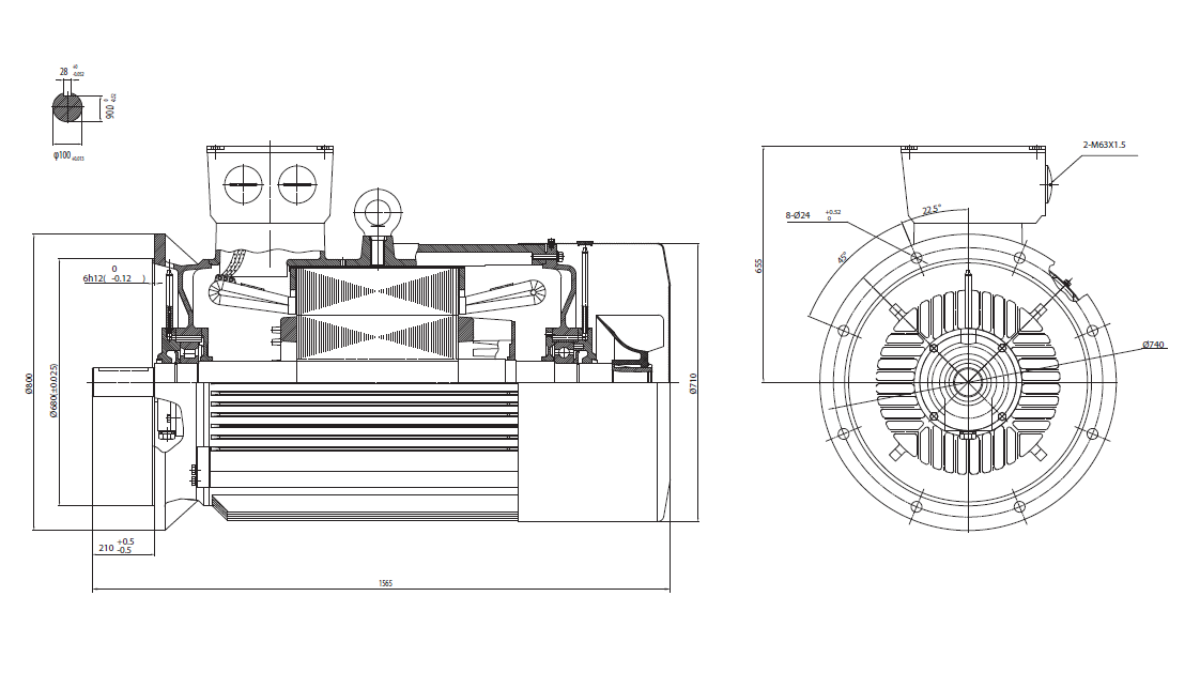

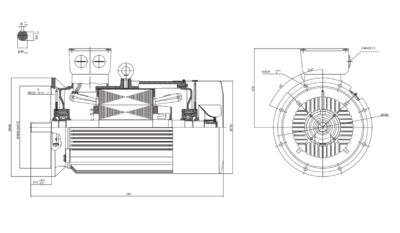

Dimensiuni motor cu flanșă mare B5 IEC315 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø100 mm g6 (pană 28 +0.052 / 90.5 +0.5 / 6h121 ±0.12) x 210 +0.5 / -0.5 mm lungime utilă |
| Lungime totală (L) | 1565 mm |
| Distanță găuri flanșă | Ø800 mm exterior / centrare Ø600 k6 / Ø740 mm PCD / 8 x Ø24 (8-Ø24 +0.52) / grosime flanșă 6 mm / 22.5° / 45° |
| Tip prindere | B5 – cu flanșă mare |
| Înălțime totală cu cutie borne | 710 mm corp / 655 mm la cutie borne / cutie borne laterală |
| Intrare cablu cutie borne | 2-M63X1.5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale foarte mari | Compresoare centrifugale și cu șurub utilizate în procese industriale critice care necesită funcționare continuă și putere foarte ridicată. |
| Pompe industriale de proces | Stații de pompare, instalații de răcire, sisteme de alimentare cu apă și procese tehnologice cu debite foarte mari. |
| Motoreductoare industriale grele | Reductoare planetare, coaxiale și pendulare compatibile IEC 315, utilizate în aplicații cu cerințe extreme de cuplu. |
| Ventilatoare industriale de mare debit | Ventilatoare centrifugale și axiale pentru instalații HVAC industriale, exhaustare și procese de ventilație tehnologică. |
| Mori industriale | Mori pentru cereale, făină, ciment, minerale și alte procese de măcinare care necesită putere ridicată și exploatare permanentă. |
| Industria minieră | Concasoare, separatoare, elevatoare și instalații industriale cu solicitări mecanice extreme. |
| Industria cimentului | Transportoare, ventilatoare de proces, mori și echipamente industriale care funcționează continuu. |
| Transportoare industriale grele | Benzi transportoare pentru minereuri, agregate și materiale vrac utilizate în fluxuri industriale continue. |
| Stații de tratare și epurare | Pompe și agitatoare industriale utilizate în procese esențiale care funcționează permanent. |
| Utilaje OEM și construcții speciale | Integrare în echipamente industriale care necesită standard IEC 315 și arbore de 80 mm. |
Motorul electric trifazat 200 kW 1400 rpm IEC 315 este destinat aplicațiilor industriale extrem de solicitante, unde puterea foarte ridicată, cuplul mare și funcționarea continuă reprezintă cerințe esențiale. Construit pe cadrul robust IEC 315, acest model utilizează un arbore de 80 mm și o construcție industrială din fontă proiectată pentru transmiterea unor sarcini mecanice foarte mari. Puterea de 200 kW îl poziționează peste variantele de 160 kW, 132 kW și 110 kW construite pe același gabarit, oferind o rezervă suplimentară de performanță pentru compresoare industriale, pompe de mare capacitate, motoreductoare grele, ventilatoare industriale și instalații tehnologice care funcționează permanent. Configurația cu 4 poli și turația nominală de aproximativ 1400 rpm asigură un raport excelent între cuplu și eficiență energetică. Motoarele trifazate de 200 kW construite în gabaritul IEC 315 utilizează în mod uzual arbore de 80 mm, construcție robustă din fontă, protecție IP55 și regim continuu de funcționare S1, fiind proiectate pentru exploatare industrială intensivă. Greutatea specifică acestei clase constructive depășește frecvent 1.100 kg, ceea ce reflectă robustețea și capacitatea de lucru a motorului.
Alte Turații Disponibile (200kW)
- Motoare electrice trifazate 3000 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
Navigare Ierarhică și Produse Compatibile
- Motoare electrice trifazate 1400rpm
- Reductoare de turație
- Convertizoare de frecvență
- Transmisii mecanice
Avantajul All Industrial
- Putere Industrială Extremă: cei 200 kW disponibili permit antrenarea celor mai solicitante aplicații industriale, unde continuitatea procesului și rezerva de cuplu sunt esențiale.
- Construcție Robustă IEC 315: cadrul industrial și arborele de 80 mm oferă stabilitate mecanică excelentă și compatibilitate cu transmisii industriale de mare capacitate.
- Fiabilitate pentru Regim Continuu: construcția din fontă, protecția IP55, clasa de izolație F și regimul S1 permit exploatarea permanentă în aplicații industriale critice și procese tehnologice complexe.
