Specificatii motor trifazat 22kW 1000rpm ax 55mm IEC200
Date electrice |
|
|---|---|
| Putere nominală motor | 22 kW (22000W) |
| Turație nominală motor | 980 rpm 50Hz 1180 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 214,48 Nm (Mn) |
| Curent nominal motor | 42,1 A (VΔ/50Hz) 24,41 A (VY/50Hz) |
| Curent pornire motor | 8,9 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1 sau superior |
| Randament | 90,9% – 100% sarcină (50Hz) 91,2% – 75% sarcină (50Hz) 90,5% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,83 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 200 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 167 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 *Optional pana la S9 inclusiv |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M40x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 63 dB(A) LwA 72 dB(A) |
| Moment de inerție | 0,35316 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6311-2RS-C3 |
| Rulment parte neantrenare NDE | 6211-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

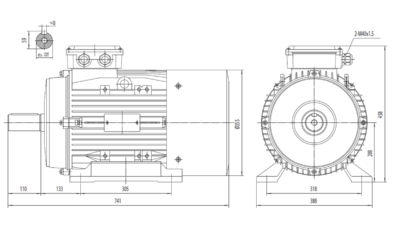

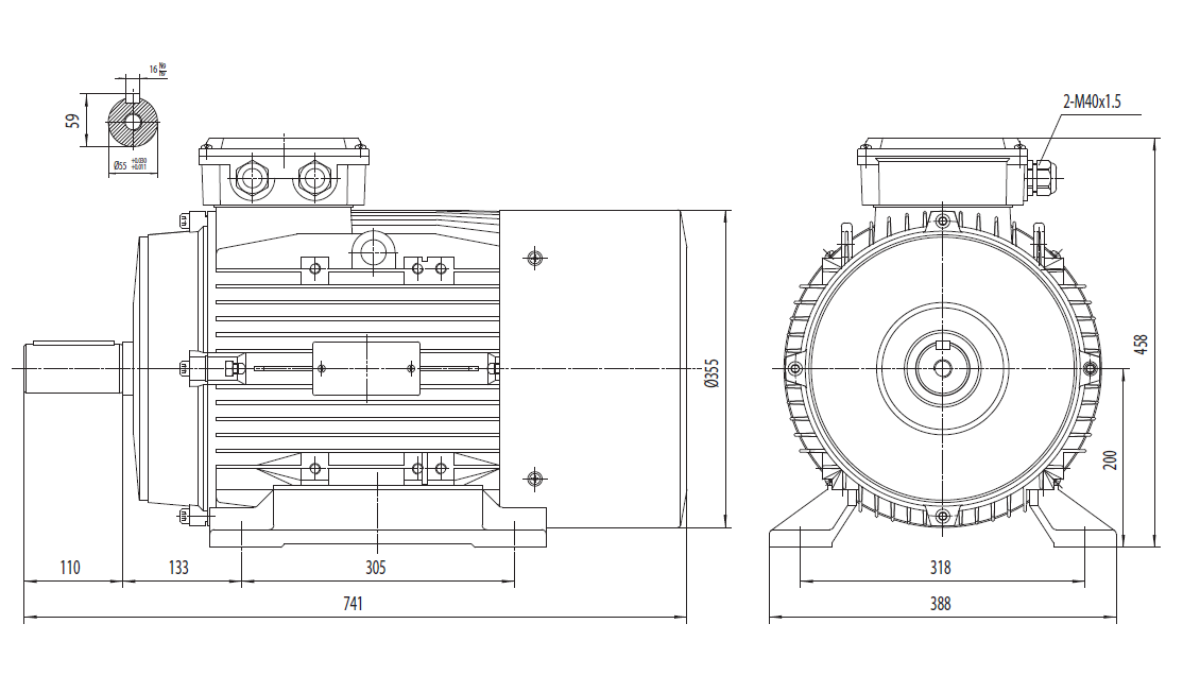

Dimensiuni motor cu talpă B3 IEC200 |
|
| Dimensiune ax (diametru x lungime) | Ø55 x 110 mm Pană 16 x 45 |
| Lungime totală (L) | 741 mm |
| Distanță găuri talpă (A x B) | A 318 mm, B 305 mm |
| Distanță umăr ax – gaură talpă (C) | 133 mm |
| Înălțime ax (H) | 200 mm |
| Înălțime totală cu cutie borne | 458 mm (Ø355 corp) |
| Lățime talpă | 388 mm |
| Intrare cablu cutie borne | 2-M40x1,5 |

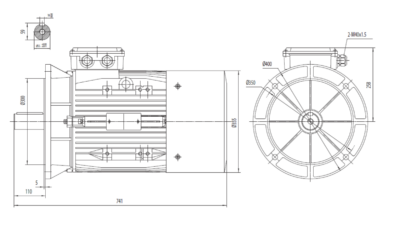

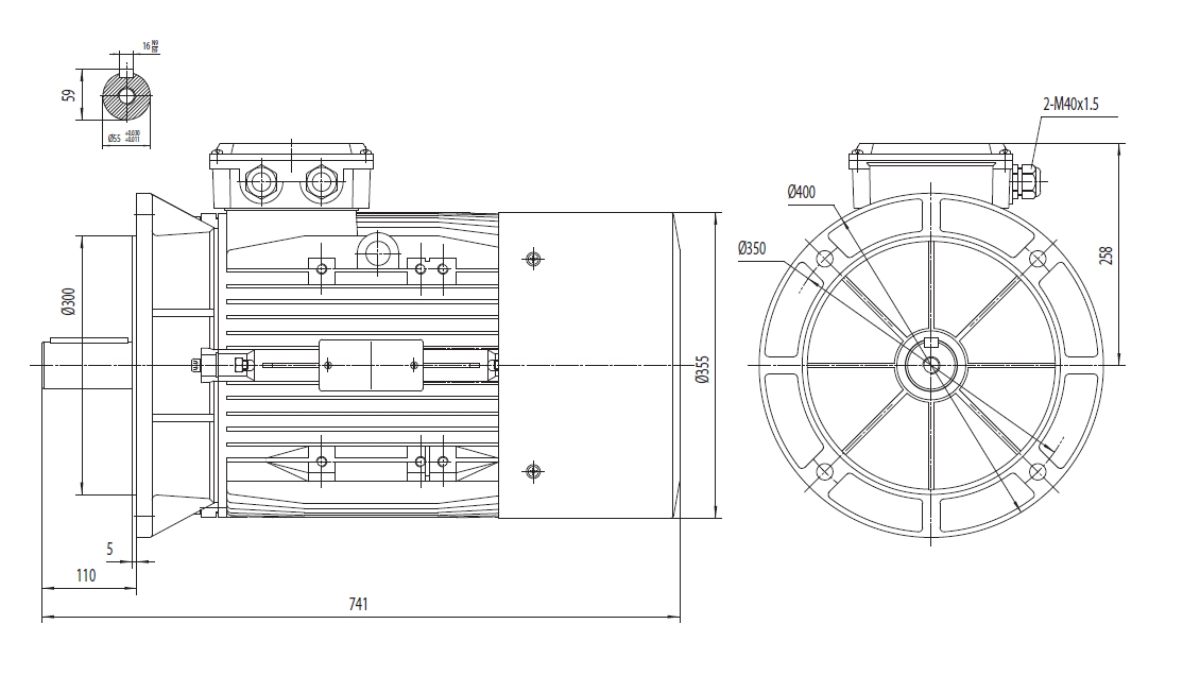

Dimensiuni motor cu flanșă mare B5 IEC200 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø55 mm -0.010/-0.029 x 110 mm lungime utilă (Ø55 / pană 16 mm / 59 mm / 5 mm umăr) |
| Lungime totală (L) | 741 mm |
| Distanță găuri flanșă | Ø400 mm / Ø350 mm / Ø300 mm – conform desen |
| Tip prindere | B5 – cu flanșă mare |
| Înălțime totală cu cutie borne | Ø555 mm corp / 258 mm înălțime până la ax cutie borne |
| Intrare cablu cutie borne | 2-M40x1.5 |
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B35 (tălpi + flanșă mare modulara).
Aplicații generale specifice puterii motorului (22 kW 1000 rpm):
-
Echipamente grele de procesare a materialelor: mori, concasoare ușoare, tocătoare, utilaje de mărunțire și instalații de preparare a materialelor unde este necesar cuplu mare la turație redusă.
-
Utilaje pentru transport și manipulare industrială intensă: transportoare lungi și încărcate, benzi pentru materiale vrac, alimentatoare grele, sisteme de extragere și transfer în flux continuu.
-
Stații de pompare și circulație pentru procese industriale: pompe centrifuge de capacitate mare, pompe de nămol, pompe de apă tehnologică și instalații de transfer pentru fluide cu regim de lucru sever.
-
Agitatoare și malaxoare industriale mari: amestecare de suspensii, nămoluri, mase vâscoase sau soluții industriale în rezervoare mari, cu funcționare continuă și sarcină variabilă.
-
Instalații de ventilație și exhaustare de mare capacitate: ventilatoare industriale pentru hale, sisteme de extracție a aerului, filtrare și recirculare în medii de producție sau spații tehnice.
-
Echipamente de compactare, presare și prelucrare: prese ușoare și medii, mașini de granulare, linii de compactare, utilaje de formare și echipamente auxiliare din procese tehnologice.
-
Transmisii industriale cu sarcină mare: acționări prin reductoare pentru mecanisme de ridicare ușoară, sisteme de deplasare, utilaje cu inerție mare și instalații ce necesită cuplu stabil la pornire.
-
Aplicații în reciclare și industrie grea ușoară: separatoare, sortatoare, tocătoare, dozatoare mari și mecanisme robuste de antrenare pentru linii tehnologice.
Motoarele standard de 22 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
