Motor trifazat 22kW 3000rpm Ax 42mm IEC160 | Ax 48mm IEC180 - Vezi lista completa de produse
Specificatii motor trifazat 22kW 3000rpm Ax 42mm IEC160
Date electrice |
|
|---|---|
| Putere nominală motor | 22 kW (22000W) |
| Turație nominală motor | 2950 rpm 50Hz 3540 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 71,25 Nm (Mn) |
| Curent nominal motor | 38,22 A (VΔ/50Hz) 22,16 A (VY/50Hz) |
| Curent pornire motor | 10,6 xIn |
| Cuplu pornire motor | 3,1 xMn |
| Cuplu maxim motor | 3,6 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 91,3% – 100% sarcină (50Hz) / 91% – 100% (60Hz) 91,5% – 75% sarcină (50Hz) 90,8% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,91 – 100% sarcină (50Hz) 0,91 – 100% sarcină (60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 160 M/L B3 (Talpa), B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 112,5 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M32x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 75 dB(A) LwA 84 dB(A) |
| Moment de inerție | 0,09034 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6309-ZZ-C3 |
| Rulment parte neantrenare NDE | 6209-ZZ-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

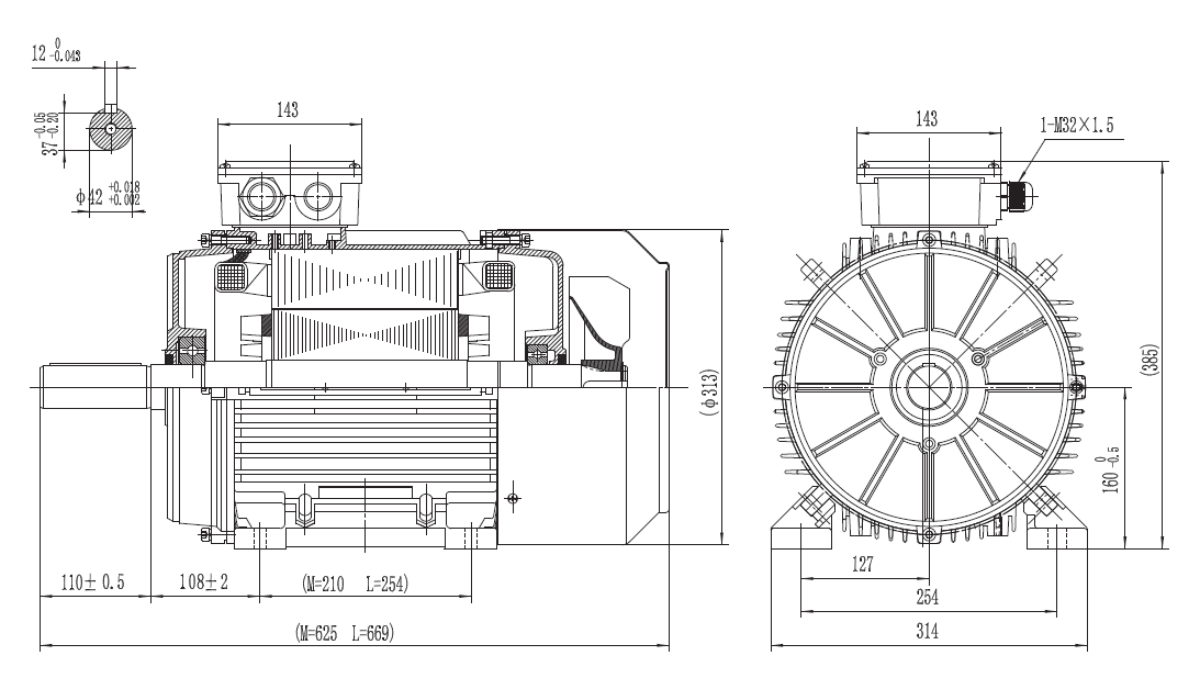

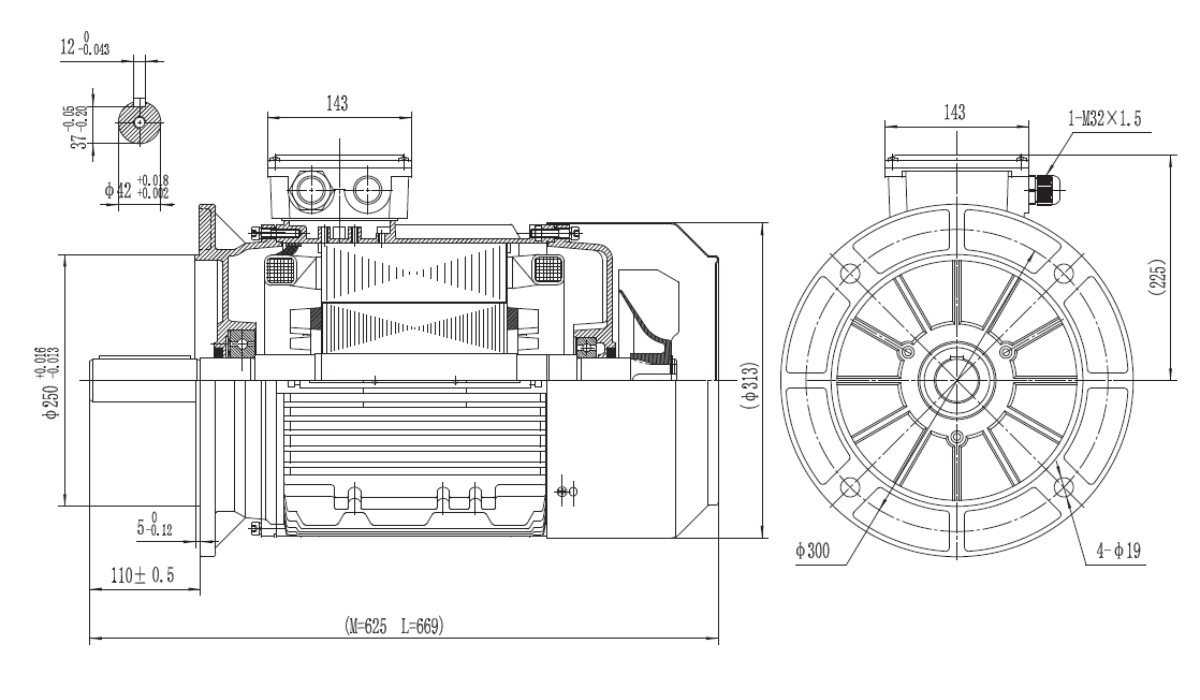

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø42 +0,018/-0,002 x 110±0,5 mm Pană 12 x 37 Canelură 12 |
| Lungime totală (L) | 625 mm (M) / 669 mm (L) |
| Distanță găuri talpă (A x B) | A 254 mm, B 210 mm (M) / 254 mm (L) |
| Distanță umăr ax – gaură talpă (C) | 108±2 mm |
| Înălțime ax (H) | 160 -0,5/0 mm |
| Înălțime totală cu cutie borne | 385 mm (Ø313) |
| Lățime talpă | 314 mm (254 mm între axe) |
| Intrare cablu cutie borne | 1-M32x1,5 |
Specificatii motor trifazat 22kW 3000rpm Ax 48mm IEC180
Date electrice |
|
|---|---|
| Putere nominală motor | 22 kW (22000W) |
| Turație nominală motor | 2950 rpm 50Hz 3540 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 71,25 Nm (Mn) |
| Curent nominal motor | 38,2 A (VΔ/50Hz) 22,14 A (VY/50Hz) |
| Curent pornire motor | 8,1 xIn |
| Cuplu pornire motor | 2,5 xMn |
| Cuplu maxim motor | 2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 91,3% – 100% sarcină (50Hz) 90,9% – 75% sarcină (50Hz) 88,8% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,91 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 180 M/L B3 (Talpa), B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 128 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M40x1,5+1-M16x1,5 (2-M32x1,5 conform desen) |
| Standarde | IEC/DIN/ISO/DE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 75 dB(A) LwA 84 dB(A) |
| Moment de inerție | 0,09502 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6311-2RS-C3 |
| Rulment parte neantrenare NDE | 6211-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

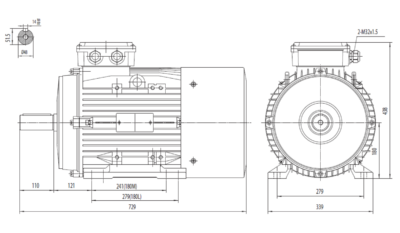

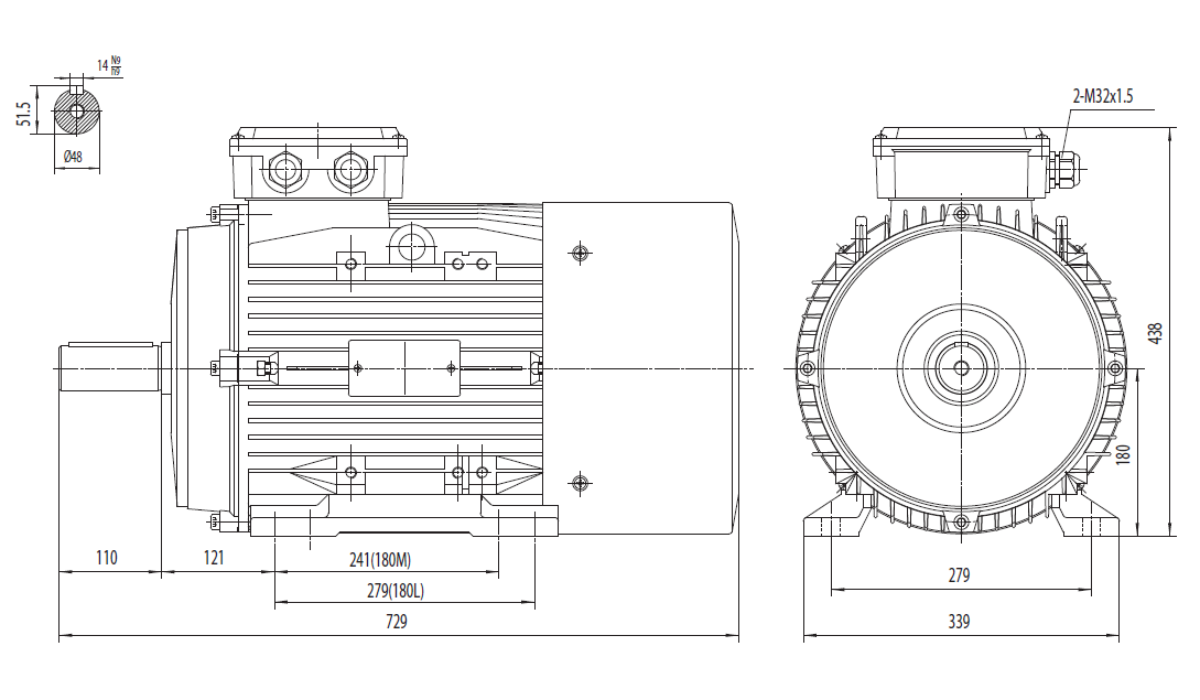

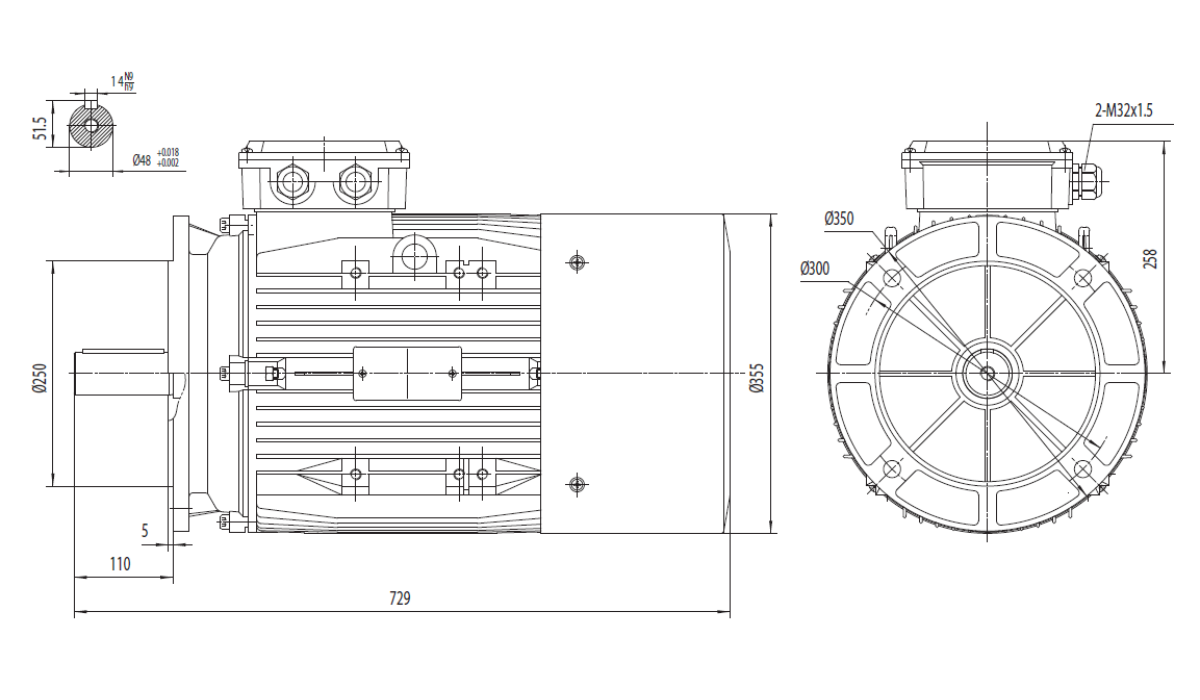

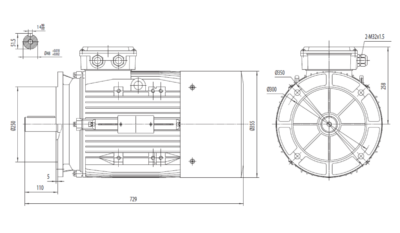

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø48 x 110 mm Pană 14 x 51,5 |
| Lungime totală (L) | 729 mm |
| Distanță găuri talpă (A x B) | A 279 mm, B 241 mm (180M) / 279 mm (180L) |
| Distanță umăr ax – gaură talpă (C) | 121 mm |
| Înălțime ax (H) | 180 mm |
| Înălțime totală cu cutie borne | 438 mm |
| Lățime talpă | 339 mm |
| Intrare cablu cutie borne | 2-M32x1,5 / 2-M40x1,5+1-M16x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Pompe industriale pentru infrastructură și producție | Stații de pompare, instalații de alimentare cu apă, sisteme de răcire industrială și procese tehnologice cu funcționare permanentă. |
| Compresoare industriale cu debit ridicat | Compresoare cu șurub utilizate în fabrici, linii de producție și aplicații care necesită cantități mari de aer comprimat. |
| Ventilatoare pentru procese de fabricație | Ventilatoare centrifugale și sisteme de exhaustare utilizate în metalurgie, industria lemnului și procese tehnologice complexe. |
| Transport pneumatic de materiale | Sisteme pentru transportul cimentului, făinii, granulelor, pulberilor și altor materiale vrac în procese industriale. |
| Instalații de uscare industrială | Ventilatoare și echipamente auxiliare pentru uscarea produselor agricole, materialelor tehnice și produselor finite. |
| Industria alimentară și de proces | Acționarea pompelor, ventilatoarelor și transportoarelor integrate în linii industriale de producție. |
| Stații de tratare și epurare | Pompe de proces și echipamente auxiliare pentru circulația și tratarea apei în aplicații industriale și municipale. |
| Utilaje pentru reciclare și valorificare materiale | Transportoare, separatoare și instalații de manipulare utilizate în centre de reciclare și procesare. |
| Instalații industriale HVAC | Ventilație și climatizare pentru spații de producție, depozite logistice și infrastructură tehnică. |
| Acționări industriale cu motoreductoare | Integrare cu reductoare pentru aplicații care necesită cuplu ridicat și funcționare în regim greu. |
Motorul electric trifazat 22 kW 3000 rpm este proiectat pentru aplicații industriale în care performanța ridicată și exploatarea continuă reprezintă condiții esențiale de funcționare. Puterea de 22 kW oferă un nivel superior de capacitate față de varianta de 18,5 kW, fiind potrivită pentru instalații cu cerințe mai mari de debit, presiune și productivitate.
Este disponibil în două variante constructive, în funcție de gabaritul necesar montajului: IEC 160 cu ax de 42 mm — structură solidă, capabilă să transmită eficient puterea către compresoare industriale, pompe de proces, ventilatoare centrifugale și sisteme de transport materiale — și IEC 180 cu ax de 48 mm — cu o construcție și mai robustă, recomandată pentru echipamente care necesită un arbore mai gros și o capacitate de transmitere a puterii superioară. Alegerea între cele două variante ține strict de dimensiunile flanșei și arborelui cerute de transmisia sau echipamentul pe care urmează să fie montat motorul.
Turația de 3000 rpm îl recomandă în mod special pentru echipamente unde viteza de rotație influențează direct randamentul procesului tehnologic. Datorită construcției robuste și compatibilității cu transmisii industriale de mare capacitate, acest motor este utilizat frecvent în industrie grea, infrastructură tehnologică și procese de producție care funcționează permanent.
