Specificatii motor trifazat 250kW 1000rpm ax 100mm IEC355
Date electrice |
|
|---|---|
| Putere nominală motor | 250 kW (250000W) |
| Turație nominală motor | 975 rpm 50Hz 1170 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 2449,74 Nm (Mn) |
| Curent nominal motor | 431,3 A (VΔ/50Hz) 250,03 A (VY/50Hz) |
| Curent pornire motor | 7 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1 sau superior |
| Randament | 94% – 100% sarcină |
| Factor de putere cosφ | 0,89 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 355 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 1840 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 *Optional pana la S9 inclusiv |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 82 dB(A) LwA 94 dB(A) |
| Moment de inerție | 13,5601 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | NU322 |
| Rulment parte neantrenare NDE | 6322-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 4800 h / 9600 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

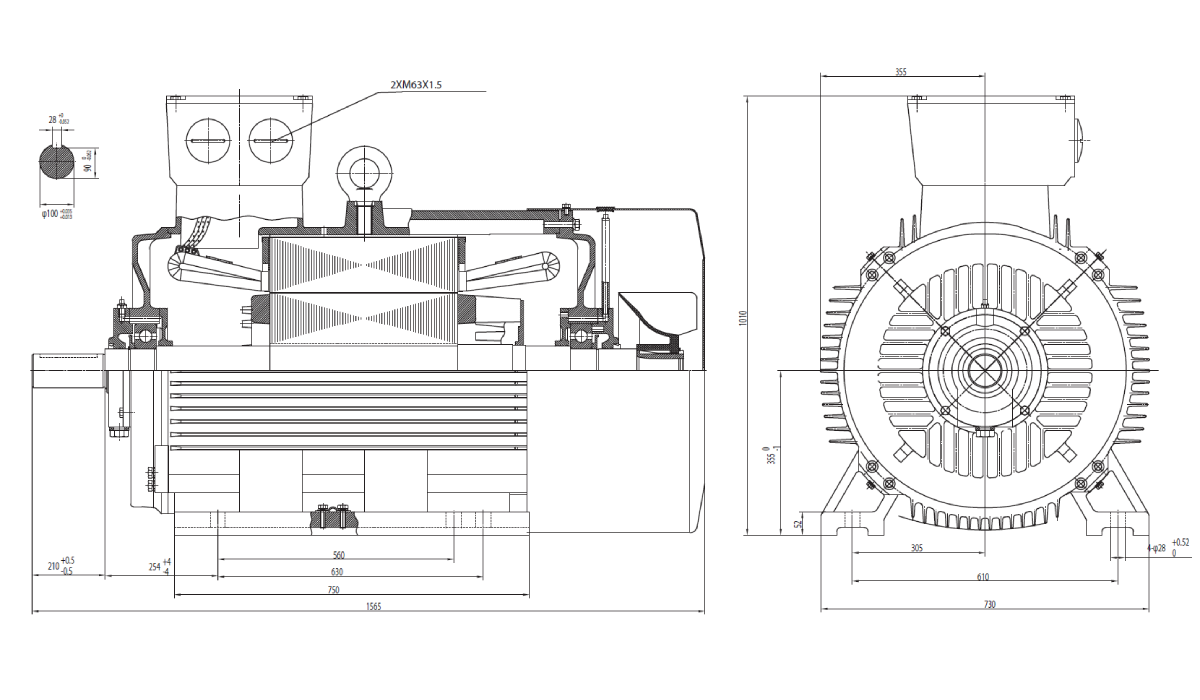

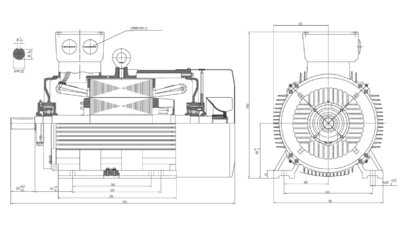

Dimensiuni motor cu talpă B3 IEC355 |
|
| Dimensiune ax (diametru x lungime) | Ø100 -0,013/-0,025 x 210 +0,5/-0,5 mm Pană 28 10 0,023 x 90 10 0,020 |
| Lungime totală (L) | 1565 mm |
| Distanță găuri talpă (A x B) | A 610 mm, B 560 mm (630 mm / 750 mm talpă) |
| Distanță umăr ax – gaură talpă (C) | 254 +4/-4 mm |
| Înălțime ax (H) | 355 0 |
| Înălțime totală cu cutie borne | 1010 mm |
| Lățime talpă | 730 mm (610 mm interior / 305 mm centre, găuri 4-Ø28 +0,52/0) |
| Intrare cablu cutie borne | 2xM63x1,5 |
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi) și B35 (tălpi + flanșă mare modulară).
Aplicații generale specifice puterii motorului (250 kW 1000 rpm):
-
Antrenări pentru instalații industriale de foarte mare capacitate: benzi transportoare principale, sisteme de transfer pentru materiale vrac, linii tehnologice continue și echipamente cu regim de lucru intens și durată mare de funcționare.
-
Pompare industrială de foarte mare debit: pompe centrifuge mari, pompe pentru apă tehnologică, nămol, fluide industriale și circuite de circulație care cer putere ridicată și cuplu constant.
-
Agitatoare, malaxoare și omogenizatoare grele: rezervoare industriale mari pentru suspensii, mase dense, lichide vâscoase sau soluții de proces, în aplicații cu solicitare mare și funcționare continuă.
-
Ventilație și exhaustare la scară mare: ventilatoare de foarte mare debit, sisteme de extracție și filtrare a aerului, instalații de recirculare pentru hale, ateliere și spații tehnologice extinse.
-
Echipamente de prelucrare și procesare: tocătoare, concasoare ușoare, granulatoare, prese, utilaje de compactare și alte instalații care cer rezervă mare de putere și stabilitate în exploatare.
-
Transmisii grele cu reductoare: acționări pentru mecanisme cu inerție mare, sisteme de deplasare, echipamente de ridicare și utilaje industriale cu porniri încărcate și funcționare de durată.
-
Aplicații în reciclare și industrie de proces: separatoare, sortatoare, sisteme robuste de alimentare și evacuare, echipamente ce necesită fiabilitate ridicată și exploatare intensă.
Motoarele standard de 250 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
