Motor trifazat 3kW 1000 rpm ax 28mm IEC 112 | ax 38mm IEC 132

Alege variantă de Motor trifazat 3kw 1000rpm și Accesorii:

15 produse

Produsele din Motor trifazat 3kW 1000 rpm ax 28mm IEC 112 | ax 38mm IEC 132
ImaginePreț (fără TVA)StocComandă sau ofertă
FM132B5 aLL

Flansa motor electric 132 B5 aLL

FM132B5 aLL

38 mm · Gabarit IEC 132 · B5 · 300 mm

38132B5300
Preț la cerere
FM132B14 aLL

Flansa motor electric 132 B14 aLL

FM132B14 aLL

38 mm · Gabarit IEC 132 · B14 · 200 mm

38132B14200
Preț la cerere
B5IEC132

Flansa motor electric B5 IEC132

B5IEC132

38 mm · Gabarit IEC 132 · B5 · 300 mm

38132B5300
Preț la cerere
B14IEC132

Flansa motor electric B14 IEC132

B14IEC132

38 mm · Gabarit IEC 132 · B14 · 200 mm

38132B14200
Preț la cerere
B5IEC112A

Flansa motor electric B5 IEC112

B5IEC112A

28 mm · Gabarit IEC 112 · B5 · 250 mm

28112B5250
Preț la cerere
B14IEC112A

Flansa motor electric B14 IEC112

B14IEC112A

28 mm · Gabarit IEC 112 · B14 · 160 mm

28112B14160
Preț la cerere
MET6 3 132B3 IE2 aLL

Motor electric trifazat 3kw 1000rpm 132 B3 IE2 aLL

MET6 3 132B3 IE2 aLL

38 mm · Gabarit IEC 132 · B3

38132B3
Preț la cerere
MET6 3 132B5 IE2 aLL

Motor electric trifazat 3kw 1000rpm 132 B5 IE2 aLL

MET6 3 132B5 IE2 aLL

38 mm · Gabarit IEC 132 · B5 · 300 mm

38132B5300
Preț la cerere
MET6 3 132B14 IE2 aLL

Motor electric trifazat 3kw 1000rpm 132 B14 IE2 aLL

MET6 3 132B14 IE2 aLL

38 mm · Gabarit IEC 132 · B14 · 200 mm

38132B14200
Preț la cerere
MET6 3 132B3

Motor electric trifazat 3kw 1000rpm 132 B3

MET6 3 132B3

38 mm · Gabarit IEC 132 · B3

38132B3
Preț la cerere
MET6 3 132B5

Motor electric trifazat 3kw 1000rpm 132 B5

MET6 3 132B5

38 mm · Gabarit IEC 132 · B5 · 300 mm

38132B5300
Preț la cerere
MET6 3 132B14

Motor electric trifazat 3kw 1000rpm 132 B14

MET6 3 132B14

38 mm · Gabarit IEC 132 · B14 · 200 mm

38132B14200
Preț la cerere
MET6 3 112B3

Motor electric trifazat 3kw 1000rpm 112 B3

MET6 3 112B3

28 mm · Gabarit IEC 112 · B3

28112B3
Preț la cerere
MET6 3 112B5

Motor electric trifazat 3kw 1000rpm 112 B5

MET6 3 112B5

28 mm · Gabarit IEC 112 · B5 · 250 mm

28112B5250
Preț la cerere
MET6 3 112B14

Motor electric trifazat 3kw 1000rpm 112 B14

MET6 3 112B14

28 mm · Gabarit IEC 112 · B14 · 160 mm

28112B14160
Preț la cerere

Specificatii motor trifazat 3kW 1000rpm ax 28mm IEC112

Date electrice

Putere nominală motor

3 kW (3000W)

Turație nominală motor

955 rpm 50Hz
1150 rpm 60Hz

Turație sincronă motor

1000 rpm (6 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

230 VΔ/50Hz
400 VY/50Hz
265 VΔ/60Hz
460 VY/60Hz

Cuplu nominal motor

30,01 Nm (Mn)

Curent nominal motor

12,57 A (VΔ/50Hz)
7,23 A (VY/50Hz)

Curent pornire motor

5,7 xIn

Cuplu pornire motor

2,3 xMn

Cuplu maxim motor

2,8 xMn

Pornire

D.O.L.

Clasă eficiență

IE1 sau superior

Randament

83,3% - 100% sarcină (50Hz) / 87,5% - 100% (60Hz)
84,4% - 75% sarcină (50Hz) / 87,7% - 75% (60Hz)
83,3% - 50% sarcină (50Hz) / 87% - 50% (60Hz)

Factor de putere cosφ

0,72 - 100% sarcină (50Hz)
0,72 - 100% sarcină (60Hz)

Date generale

Mărime carcasă / Montaj

IEC/PAM 112
B3 (Talpa) - talpi modulare
*Optional
B5 (Flansa Mare)
B14 (Flansa Mica)
B35 (Talpa + Flansa Mare)

Greutate / Material carcasă

31 kg / Aluminiu

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1
*Optional pana la S9 inclusiv

Direcție rotație

Bidirecțional

Intrare cablu

2-M25x1,5 + 1-M16x1,5

Standarde

IEC/DIN/ISO/VDE/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Da

Vopsire

7030 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 66 dB(A)
LwA 76 dB(A)

Moment de inerție

0,01917 Kgm²

Tip rulmenți

NSK

Rulment parte antrenare DE

6306-ZZ-C3

Rulment parte neantrenare NDE

6206-ZZ-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

pe viață / pe viață

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

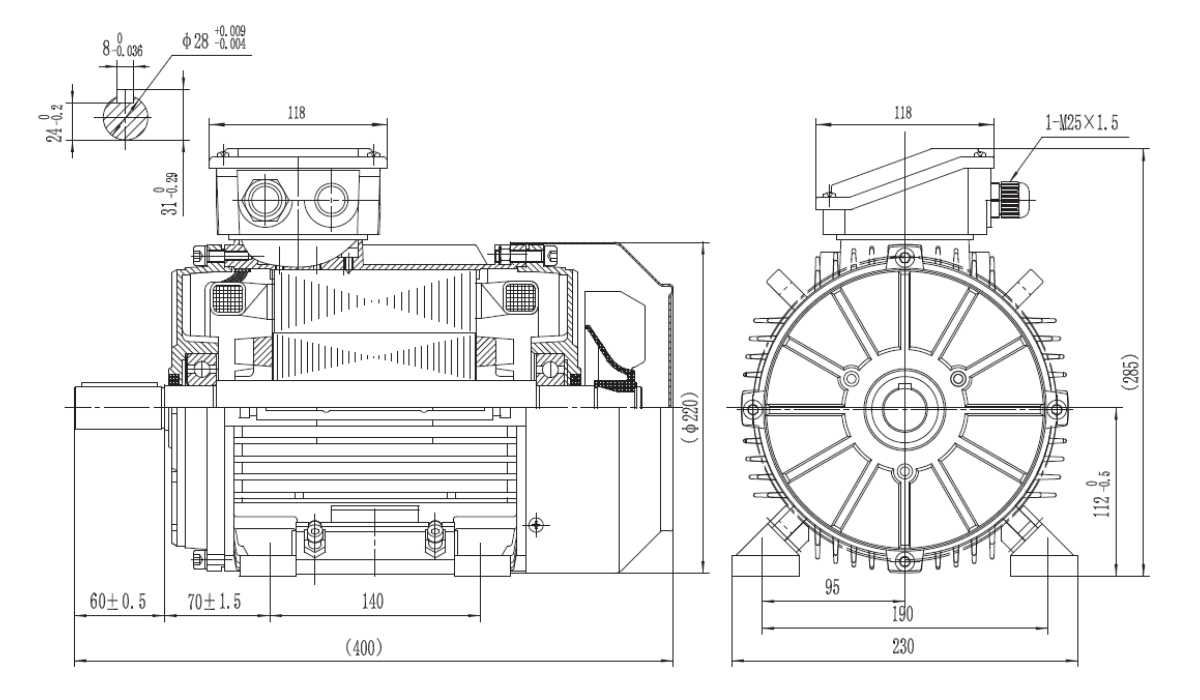

Dimensiuni motor cu talpă B3 IEC112

Dimensiune ax (diametru x lungime)

Ø28 +0,009/-0,004 x 60±0,5 mm
Pană 8 0/-0,036 x 31 0/-0,29

Lungime totală (L)

400 mm

Distanță găuri talpă (A x B)

A 190 mm, B 140 mm

Distanță umăr ax - gaură talpă (C)

70±1,5 mm

Înălțime ax (H)

112 -0,5/0 mm

Înălțime totală cu cutie borne

283 mm (Ø220 corp)

Lățime talpă

230 mm (95 mm / 190 mm interior, Ø12 găuri)

Intrare cablu cutie borne

1-M25x1,5

Dimensiuni motor trifazat 3kW 1000rpm 6 poli ax 28mm IEC112 cu talpă B3

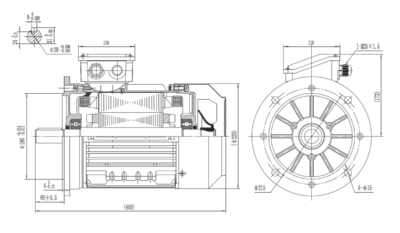

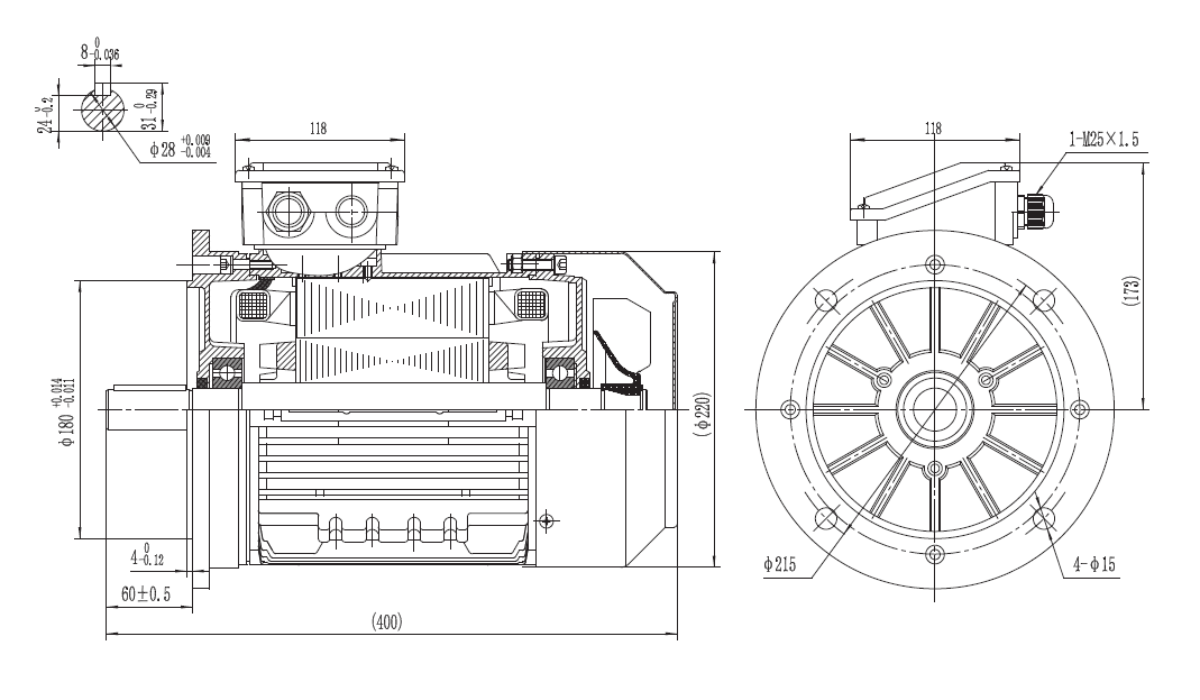

Dimensiuni motor cu flanșă mare B5 IEC112

Dimensiune ax (diametru x lungime)

Ø28 mm x 60±0.5 mm lungime utilă (Ø28 +0.009/-0.004 / pană 8 0/-0.036 / 24 0/+0.2 / 31 -0.09 / 4 0/-0.12 mm umăr)

Lungime totală (L)

(400) mm

Distanță găuri flanșă

Ø215 mm / Ø180 mm +0.014/-0.011 / 4-Ø15 mm - conform desen

Tip prindere

B5 - cu flanșă mare

Înălțime totală cu cutie borne

(Ø220) mm corp / (173) mm înălțime până la capac / 118 mm lățime cutie borne

Intrare cablu cutie borne

1-M25x1.5

Dimensiuni motor trifazat 3kW 1000rpm 6 poli ax 28mm IEC112 cu flanșă mare B5

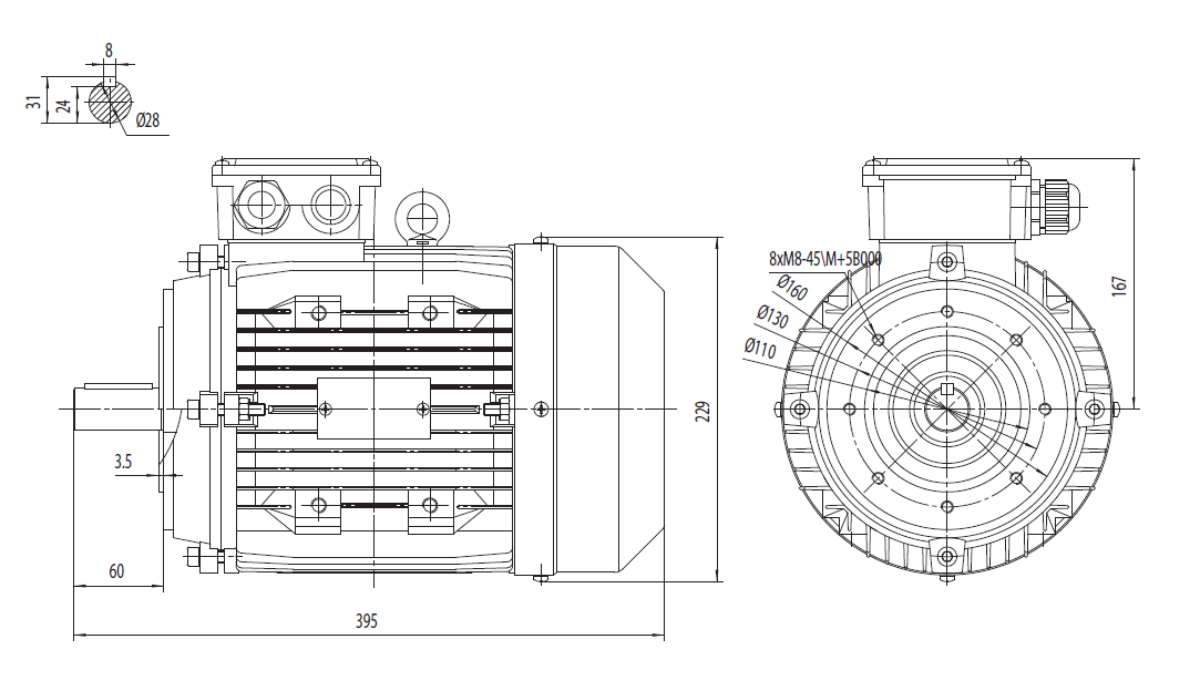

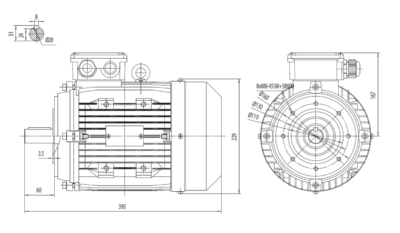

Dimensiuni motor cu flanșă mică B14 IEC112

Dimensiune ax (diametru x lungime)

Ø28 mm x 60 mm lungime totală (3.5 mm umăr / pană 8 mm / 24 mm / 31 mm / Ø28)

Lungime totală (L)

395 mm

Distanță găuri flanșă

Ø160 mm / Ø130 mm / Ø110 mm / 8xM8-45\M+5B000 - conform desen

Tip prindere

B14 - cu flanșă mică

Înălțime totală cu cutie borne

Ø229 mm corp / 167 mm înălțime până la capac cutie borne

Intrare cablu cutie borne

2x presetupe - conform desen

Dimensiuni motor trifazat 3kW 1000rpm 6 poli ax 28mm IEC112 cu flanșă mică B14

Specificatii motor trifazat 3kW 1000rpm ax 38mm IEC132

Date electrice

Putere nominală motor

3 kW (3000W)

Turație nominală motor

960 rpm 50Hz
1155 rpm 60Hz

Turație sincronă motor

1000 rpm (6 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

230 VΔ/50Hz
400 VY/50Hz
265 VΔ/60Hz
460 VY/60Hz

Cuplu nominal motor

29,86 Nm (Mn)

Curent nominal motor

11,91 A (VΔ/50Hz)
6,85 A (VY/50Hz)

Curent pornire motor

6,1 xIn

Cuplu pornire motor

2,2 xMn

Cuplu maxim motor

2,6 xMn

Pornire

D.O.L.

Clasă eficiență

IE1 sau superior

Randament

83,3% - 100% sarcină (50Hz)
84,4% - 75% sarcină (50Hz)
83,4% - 50% sarcină (50Hz)

Factor de putere cosφ

0,76 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC/PAM 132
B3 (Talpa) - talpi modulare
*Optional
B5 (Flansa Mare)
B14 (Flansa Mica)
B35 (Talpa + Flansa Mare)

Greutate / Material carcasă

35,2 kg / Aluminiu

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1
*Optional pana la S9 inclusiv

Direcție rotație

Bidirecțional

Intrare cablu

2-M25x1,5

Standarde

IEC/DIN/ISO/VDE/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Da

Vopsire

7030 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 58 dB(A)
LwA 67 dB(A)

Moment de inerție

0,02993 Kgm²

Tip rulmenți

NSK

Rulment parte antrenare DE

6308-2RS-C3

Rulment parte neantrenare NDE

6208-2RS-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

pe viață / pe viață

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

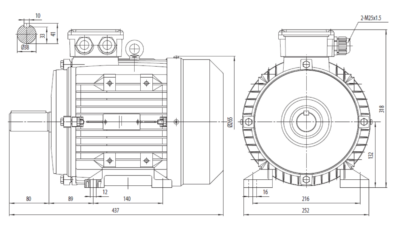

Dimensiuni motor cu talpă B3 IEC132

Dimensiune ax (diametru x lungime)

Ø38 x 80 mm
Pană 10 x 33

Lungime totală (L)

437 mm

Distanță găuri talpă (A x B)

A 216 mm, B 140 mm

Distanță umăr ax - gaură talpă (C)

89 mm

Înălțime ax (H)

132 mm

Înălțime totală cu cutie borne

318 mm (Ø265 corp)

Lățime talpă

252 mm (12 mm găuri talpă / 16 mm grosime)

Intrare cablu cutie borne

2-M25x1,5

Dimensiuni motor trifazat 3kW 1000rpm 6 poli ax 38mm IEC132 cu talpă B3

Dimensiuni motor cu flanșă mare B5 IEC132

Dimensiune ax (diametru x lungime)

Ø38 mm x 80 mm lungime utilă (Ø38 / pană 10 mm / 33 mm / 41 mm / 4 mm umăr)

Lungime totală (L)

437 mm

Distanță găuri flanșă

Ø300 mm / Ø265 mm / Ø230 mm / 4-Ø15 mm - conform desen

Tip prindere

B5 - cu flanșă mare

Înălțime totală cu cutie borne

Ø255 mm corp / 186 mm înălțime până la ax cutie borne

Intrare cablu cutie borne

2-M25x1.5

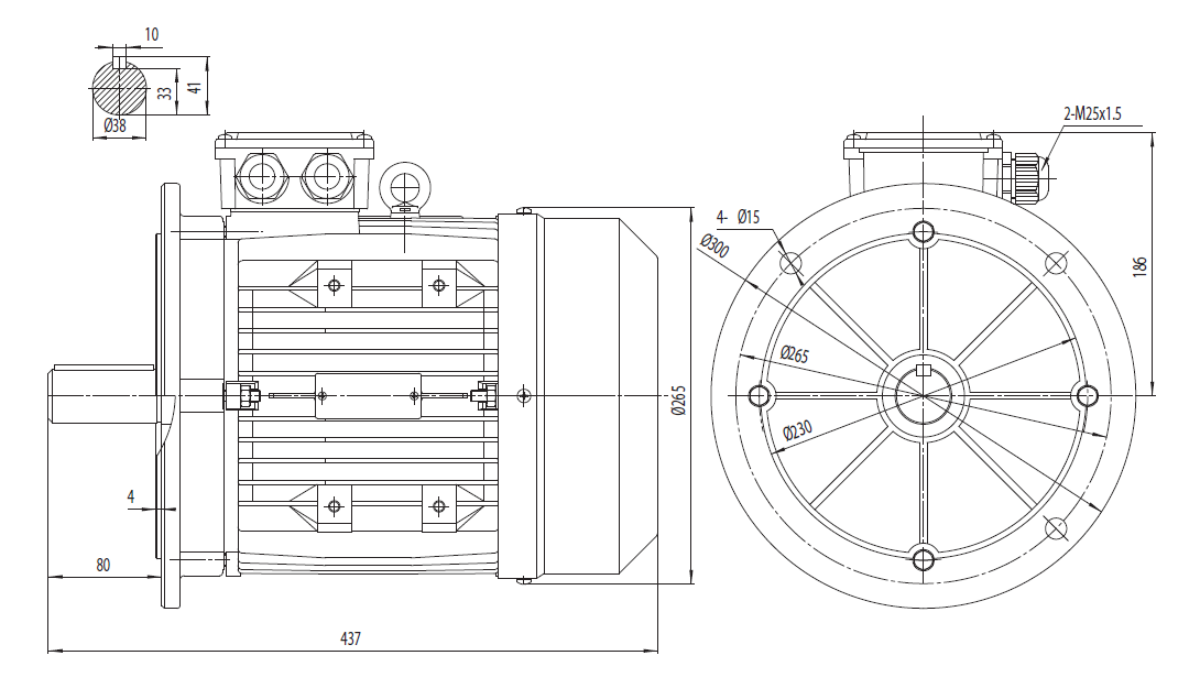

Dimensiuni motor trifazat 3kW 1000rpm 6 poli ax 38mm IEC132 cu flanșă mare B5

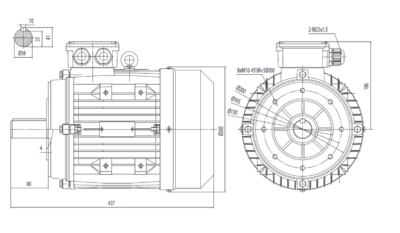

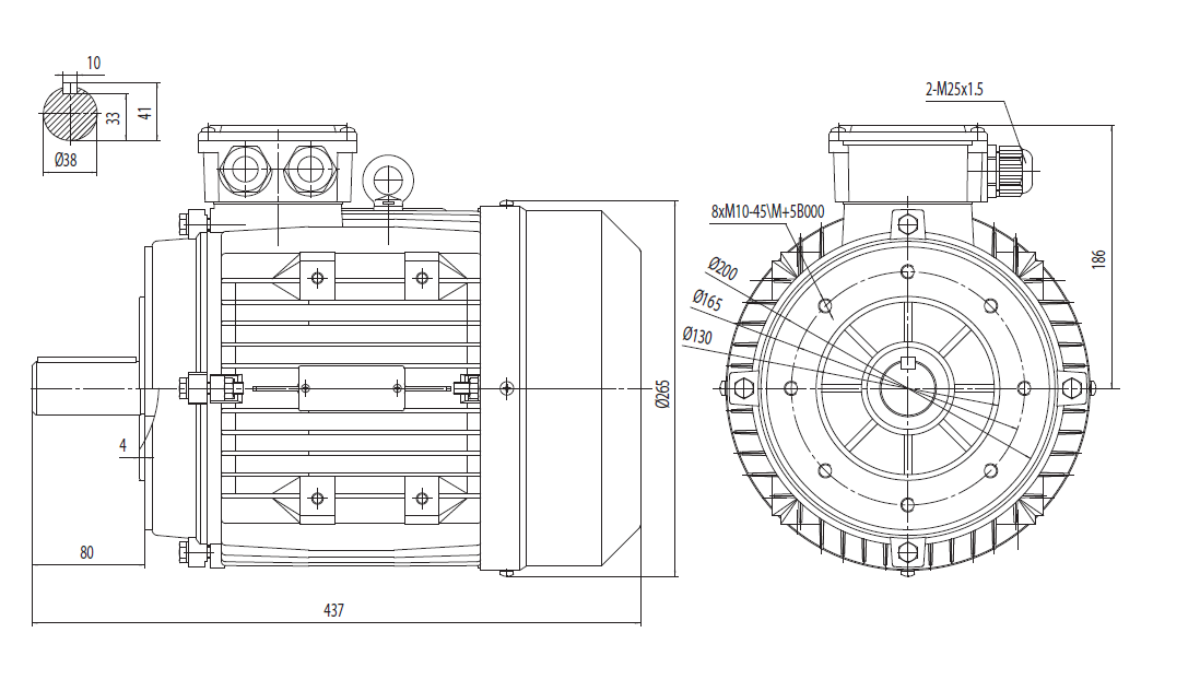

Dimensiuni motor cu flanșă mică B14 IEC132

Dimensiune ax (diametru x lungime)

Ø38 mm x 80 mm lungime totală (4 mm umăr / pană 10 mm / 33 mm / 41 mm / Ø38)

Lungime totală (L)

437 mm

Distanță găuri flanșă

Ø200 mm / Ø165 mm / Ø130 mm / 8xM10-45\M+5B000 - conform desen

Tip prindere

B14 - cu flanșă mică

Înălțime totală cu cutie borne

Ø265 mm corp / 186 mm înălțime până la capac cutie borne

Intrare cablu cutie borne

2-M25x1.5

Dimensiuni motor trifazat 3kW 1000rpm 6 poli ax 38mm IEC132 cu flanșă mică B14

Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B14 (flanșă mică, cu găuri filetate), B35 (tălpi + flanșă mare) și B34 (tălpi + flanșă mică) — ultimele două modulare.

Aplicații generale specifice puterii motorului (3 kW 1000 rpm):

  • Cuplare la reductoare de mare capacitate (NMRV 110 / 130 și grupuri conico-cilindrice): Destinat mecanismelor industriale cu regim greu de lucru, macarale de hală, trolii de ridicare masivă, elevatoare de mare înălțime și acționări cu porniri frecvente sub sarcină plină.
  • Conveioare de mare tonaj și linii de minerit/agregate: Transportoare grele cu lanțuri sau plăci metalice, stații de sortare a pietrișului și piatrei sparte, benzi magistrale de lungime mare și sisteme automate de descărcare a vagoanelor sau buncărelor.
  • Pompare de volum mare și hidraulică grea: Pompe industriale de mare presiune pentru agregate hidraulice, instalații de transfer al nămolurilor vâscoase, stații centrale de pompare a apei potabile sau uzate și grupuri hidraulice pentru prese de balotat carton/metal.
  • Malaxare masivă și prelucrare chimică/alimentară: Malaxoare industriale de mare capacitate pentru brutărie/patiserie, reactoare de polimerizare, mixere pentru adezivi poliuretanici și omogenizatoare pentru suspensii minerale dense.
  • Ventilație de mare debit și exhaustare minieră/industrială: Ventilatoare industriale de tiraj indus pentru cazane de abur, sisteme centrale de desprăfuire cu filtre de saci, suflante pentru uscătoare de cherestea și ventilație de siguranță în spații subterane.
  • Utilaje grele de tăiere, măcinare și prelucrare: Gătire și ferăstraie circulare de bușteni (industria lemnului), moare cu ciocane pentru cereale de mare debit, ghilotine industriale pentru tablă groasă și tocătoare (shreddere) cu doi arbori pentru deșeuri.

Motoarele standard de 3 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
