Motor trifazat 3kW 1500rpm ax 28mm IEC100

Alege variantă de Motor trifazat 3kw 1400rpm și Accesorii:

10 produse

Filtre

Montaj
Diametru flanșă (mm)

Toate produsele: Ø ax motor 28 mm · Gabarit IEC 100

Produsele din Motor trifazat 3kW 1500rpm ax 28mm IEC100
ImaginePreț (fără TVA)StocComandă sau ofertă
FM100B5 aLL

Flansa motor electric 100 B5 aLL

FM100B5 aLL

B5 · 250 mm

B5250
Preț la cerere
FM100B14 aLL

Flansa motor electric 100 B14 aLL

FM100B14 aLL

B14 · 160 mm

B14160
Preț la cerere
B5IEC100A

Flansa motor electric B5 IEC100

B5IEC100A

B5 · 250 mm

B5250
Preț la cerere
B14IEC100A

Flansa motor electric B14 IEC100

B14IEC100A

B14 · 160 mm

B14160
Preț la cerere
MET4 3 100B3 IE2 aLL

Motor electric trifazat 3kw 1400rpm 100 B3 IE2 aLL

MET4 3 100B3 IE2 aLL

B3

B3
Preț la cerere
MET4 3 100B5 IE2 aLL

Motor electric trifazat 3kw 1400rpm 100 B5 IE2 aLL

MET4 3 100B5 IE2 aLL

B5 · 250 mm

B5250
Preț la cerere
MET4 3 100B14 IE2 aLL

Motor electric trifazat 3kw 1400rpm 100 B14 IE2 aLL

MET4 3 100B14 IE2 aLL

B14 · 160 mm

B14160
Preț la cerere
MET4 3 100B3

Motor electric trifazat 3kw 1400rpm 100 B3

MET4 3 100B3

B3

B3
Preț la cerere
MET4 3 100B5

Motor electric trifazat 3kw 1400rpm 100 B5

MET4 3 100B5

B5 · 250 mm

B5250
Preț la cerere
MET4 3 100B14

Motor electric trifazat 3kw 1400rpm 100 B14

MET4 3 100B14

B14 · 160 mm

B14160
Preț la cerere

Specificatii motor trifazat 3kW 1500rpm ax 28mm IEC100



Date electrice

Putere nominală motor

3 kW (3000W)

Turație nominală motor

1430 rpm 50Hz
1720 rpm 60Hz

Turație sincronă motor

1500 rpm (4 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

230 VΔ/50Hz
400 VY/50Hz
265 VΔ/60Hz
460 VY/60Hz

Cuplu nominal motor

20,04 Nm (Mn)

Curent nominal motor

10,99 A (VΔ/50Hz)
6,32 A (VY/50Hz)

Curent pornire motor

7 xIn

Cuplu pornire motor

2,2 xMn

Cuplu maxim motor

2,3 xMn

Pornire

D.O.L.

Clasă eficiență

IE2-IE4+ in functie de producator

Randament

83,7% - 100% sarcină (50Hz)
84,8% - 75% sarcină (50Hz)
83,8% - 50% sarcină (50Hz)

Factor de putere cosφ

0,82 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC/PAM 100
B3 (Talpa) - talpi modulare
B5 (Flansa Mare)
B14 (Flansa Mica)
*Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica)

Greutate / Material carcasă

24,7 kg / Aluminiu

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1-S3+

Direcție rotație

Bidirecțional

Intrare cablu

2-M20x1,5

Standarde

IEC/DIN/ISO/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Da

Vopsire

7030 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 70 dB(A)
LwA 80 dB(A)

Moment de inerție

0,00759 Kgm²

Tip rulmenți

C&U

Rulment parte antrenare DE

6206-2RS-C3

Rulment parte neantrenare NDE

6206-2RS-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

viață / viață

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

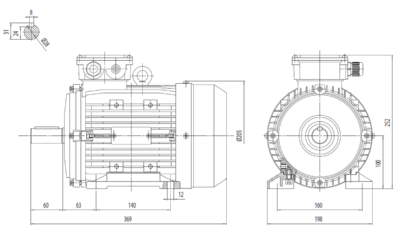

Dimensiuni motor cu talpă B3 IEC100

Dimensiune ax (diametru x lungime)

Ø28 x 60 mm

Lungime totală (L)

369 mm

Distanță găuri talpă (A x B)

A 160 mm, B 140 mm

Distanță umăr ax - gaură talpă (C)

63 mm

Înălțime ax (H)

100 mm

Înălțime totală cu cutie borne

252 mm

Lățime talpă

198 mm

Intrare cablu cutie borne

2-M20x1,5

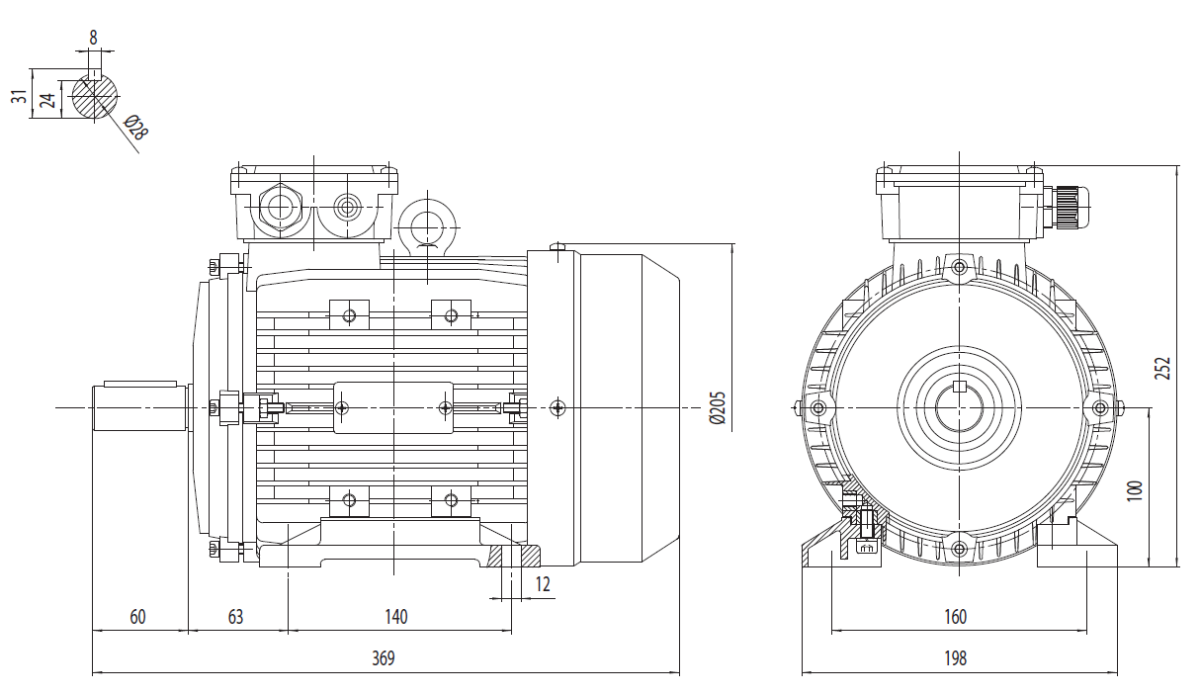

Dimensiuni motor trifazat 3kW 1400rpm 4 poli ax 28mm IEC 100 cu talpă B3

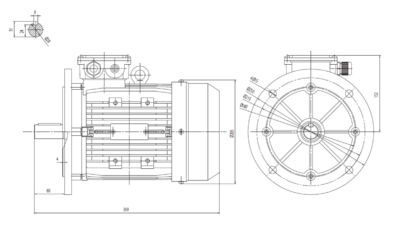

Dimensiuni motor cu flanșă mare B5 IEC100

Dimensiune ax (diametru x lungime)

Ø28 mm (pană 8 mm / 31 x 24 mm) x 60 mm lungime utilă

Lungime totală (L)

369 mm

Distanță găuri flanșă

Ø250 mm exterior / centrare Ø180 mm / Ø215 mm PCD / 4 x Ø15 (4-Ø15) / grosime flanșă 4 mm

Tip prindere

B5 - cu flanșă mare, fără talpă

Înălțime totală cu cutie borne

Ø205 mm corp / 152 mm înălțime cu cutie borne

Intrare cablu cutie borne

1 x M20x1.5 (conform serie IEC100)

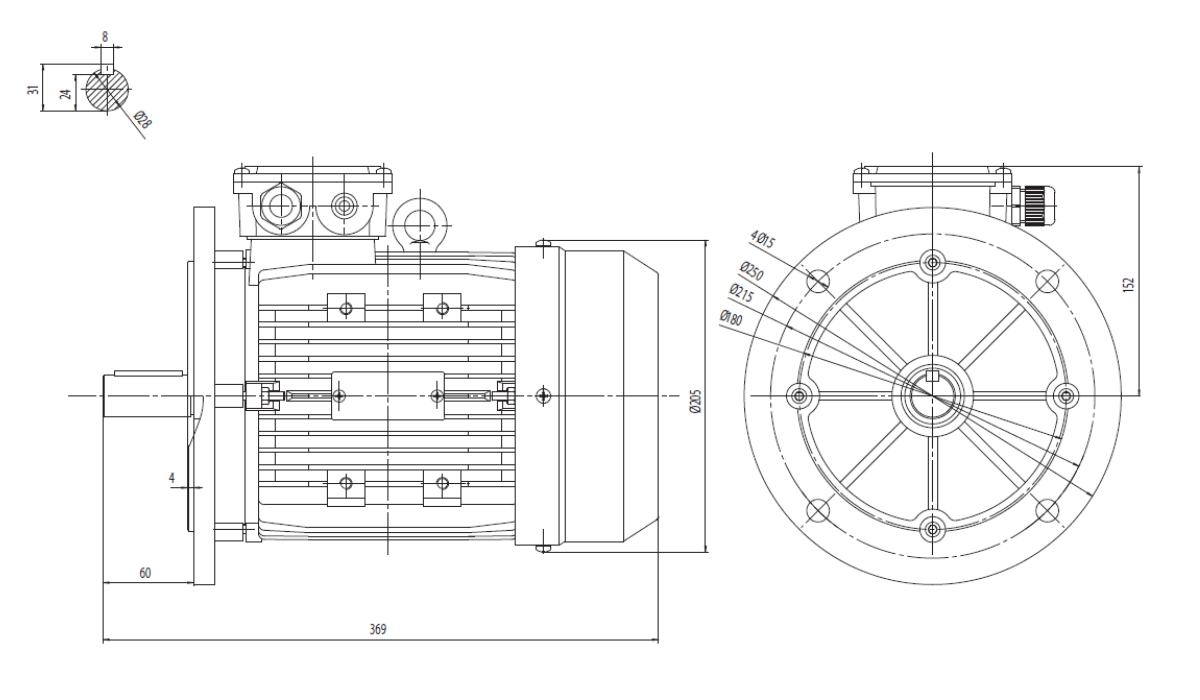

Dimensiuni motor trifazat 3kW 1500rpm 4 poli ax 28mm IEC100 cu flanșă mare B5

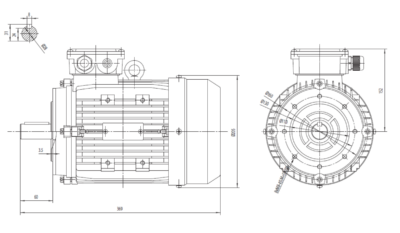

Dimensiuni motor cu flanșă mică B14 IEC100

Dimensiune ax (diametru x lungime)

Ø28 mm x 60 mm lungime utilă (Ø28 / Ø30 / pană 8 mm / 24 mm / 31 mm / 3.5 mm umăr)

Lungime totală (L)

369 mm

Distanță găuri flanșă

Ø160 mm / Ø130 mm / Ø110 mm / 8xM8-45°-M5 - conform desen

Tip prindere

B14 - cu flanșă mica

Înălțime totală cu cutie borne

Ø205 mm corp / 152 mm înălțime până la capac cutie borne

Intrare cablu cutie borne

Presetupă cablu standard - 2 intrări

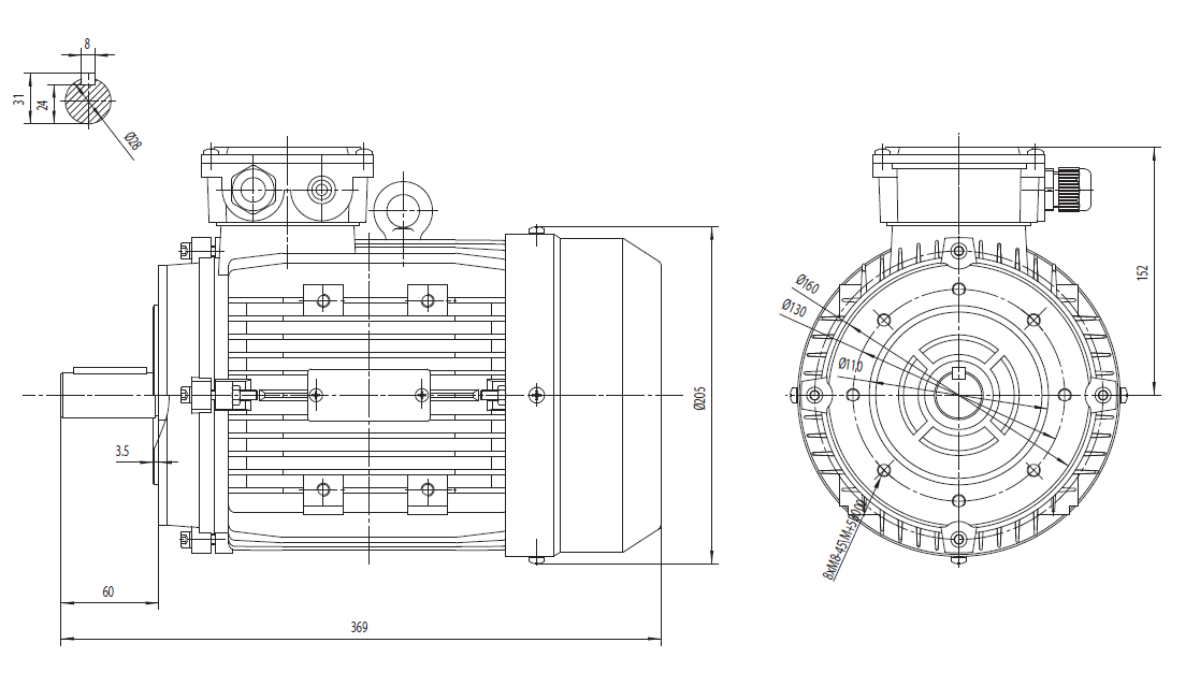

Dimensiuni motor trifazat 3kW 1500rpm 4 poli ax 28mm IEC100 cu flanșă mică B14

Aplicații și Domenii de Utilizare

Aplicație

Utilizare recomandată

Pompe industriale de mare capacitate

Stații de pompare, instalații de recirculare, sisteme de răcire industrială și aplicații care necesită funcționare continuă în condiții solicitante.

Compresoare industriale

Compresoare cu piston, compresoare cu șurub și instalații pneumatice care necesită cuplu ridicat la pornire și funcționare stabilă în sarcină.

Ventilatoare și exhaustoare grele

Sisteme HVAC industriale, ventilatoare de proces, instalații de exhaustare și echipamente pentru evacuarea aerului din hale și spații tehnologice.

Benzi transportoare industriale

Conveioare pentru materiale vrac, linii de producție automatizate și sisteme de transport intern care funcționează în regim continuu.

Motoreductoare de putere

Reductoare melcate, coaxiale, pendulare și planetare compatibile IEC 100, utilizate pentru obținerea unor cupluri ridicate la ieșire.

Utilaje agricole profesionale

Mori, șnecuri transportoare, instalații de furajare, ventilatoare agricole și echipamente utilizate în exploatații intensive.

Industria lemnului

Utilaje de debitare, sisteme de exhaustare, transportoare și echipamente auxiliare pentru prelucrarea materialului lemnos.

Automatizări industriale

Linii de producție automate, sisteme de manipulare materiale și echipamente cu cicluri repetitive de lucru.

Stații de tratare și epurare

Instalații de filtrare, tratare și recirculare a apei care necesită fiabilitate și funcționare permanentă.

Utilaje OEM și construcții speciale

Integrare în echipamente industriale personalizate care necesită standard IEC 100 și ax de 28 mm.

Motorul electric trifazat 3 kW 1400 rpm IEC 100 reprezintă una dintre cele mai puternice configurații disponibile în gabaritul IEC 100, fiind proiectat pentru aplicații industriale cu solicitări mecanice și dinamice ridicate. Carcasa robustă IEC 100 și axul de 28 mm oferă o rezistență mecanică superioară și permit transmiterea unor cupluri mai mari comparativ cu motoarele din gabaritul IEC 90. Turația de 1400 rpm, obținută prin configurația cu 4 poli, asigură un echilibru excelent între cuplu și eficiență, fiind ideală pentru compresoare, motoreductoare, pompe industriale și benzi transportoare grele. Puterea de 3 kW oferă o rezervă importantă de performanță pentru porniri sub sarcină și exploatare continuă în regim S1. Bobinajul integral din cupru, carcasa din aluminiu și compatibilitatea cu standardul IEC 100 contribuie la o durată mare de viață și la integrarea facilă în aplicații industriale moderne.

Alte Turații Disponibile (3kW)

Avantajul All Industrial

  1. Putere Industrială Reală: cei 3 kW disponibili permit acționarea echipamentelor cu sarcini ridicate și funcționare continuă în medii industriale.
  2. Construcție Robustă IEC 100: axul de 28 mm și gabaritul mărit oferă stabilitate mecanică superioară și compatibilitate cu motoreductoare de capacitate mare.
  3. Fiabilitate pe Termen Lung: bobinaj din cupru, protecție IP55 și componente dimensionate pentru exploatare intensivă și durată extinsă de funcționare.
