Specificatii motor trifazat 30kW 1000rpm ax 55mm IEC200
Date electrice |
|
|---|---|
| Putere nominală motor | 30 kW (30000W) |
| Turație nominală motor | 975 rpm 50Hz 1170 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 293,97 Nm (Mn) |
| Curent nominal motor | 55,55 A (VΔ/50Hz) 32,2 A (VY/50Hz) |
| Curent pornire motor | 9 xIn |
| Cuplu pornire motor | 2,5 xMn |
| Cuplu maxim motor | 2,2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1 sau superior |
| Randament | 91,7% – 100% sarcină (50Hz) 92,3% – 75% sarcină (50Hz) 91,2% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,85 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 200 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 335 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 *Optional pana la S9 inclusiv |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M50x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 66 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,67058 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6313-C3 |
| Rulment parte neantrenare NDE | 6313-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 22000 h / 22000 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

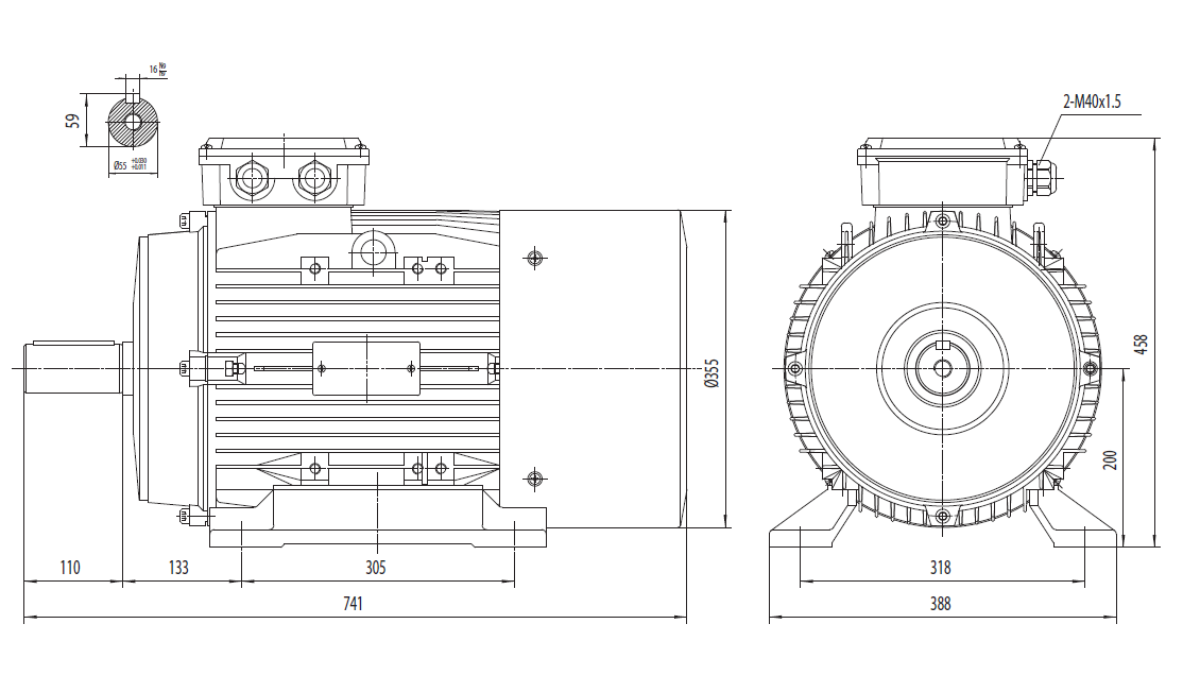

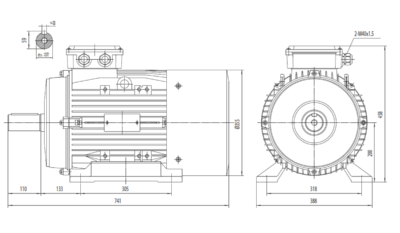

Dimensiuni motor cu talpă B3 IEC200 |
|
| Dimensiune ax (diametru x lungime) | Ø55 x 110 mm (Ø60 x 140) Pană 16 |
| Lungime totală (L) | 741 mm |
| Distanță găuri talpă (A x B) | A 318 mm, B 305 mm |
| Distanță umăr ax – gaură talpă (C) | 133 mm |
| Înălțime ax (H) | 200 mm |
| Înălțime totală cu cutie borne | 458 mm (Ø355 corp) |
| Lățime talpă | 388 mm |
| Intrare cablu cutie borne | 2-M40x1,5 |

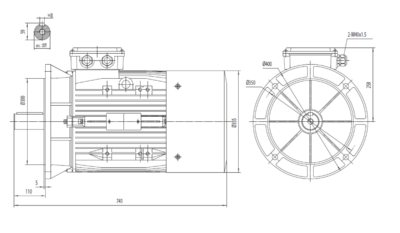

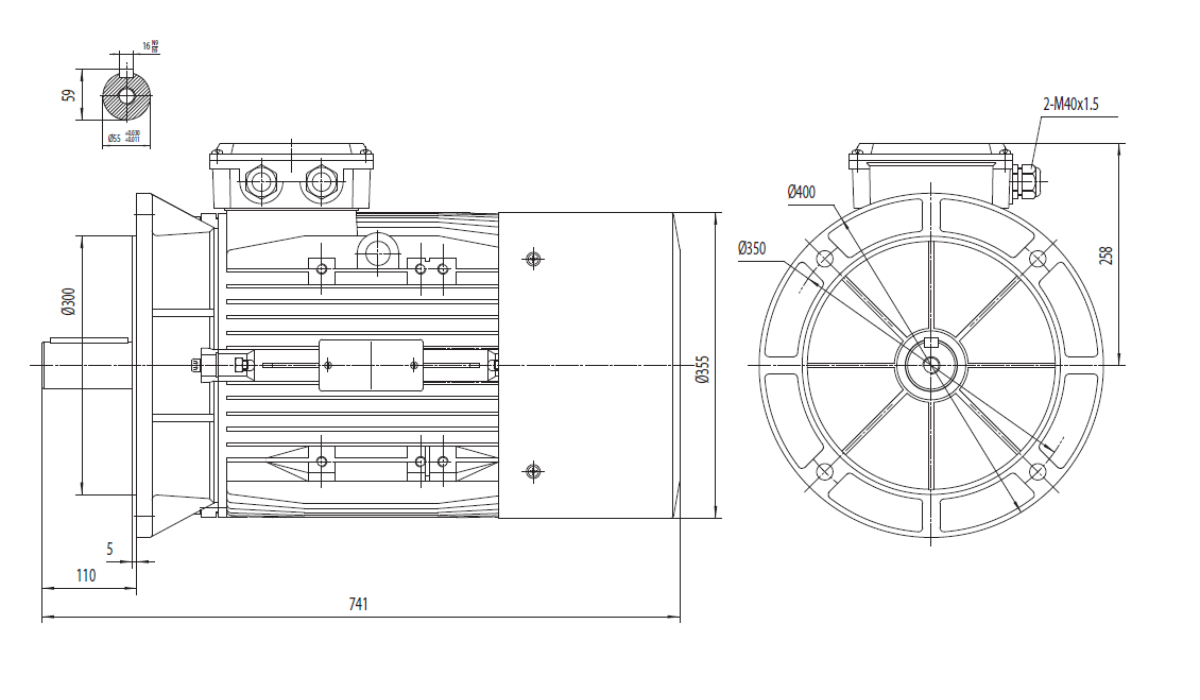

Dimensiuni motor cu flanșă mare B5 IEC200 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø55 mm -0.010/-0.029 x 110 mm lungime utilă (Ø55 / pană 16 mm / 59 mm / 5 mm umăr) |
| Lungime totală (L) | 741 mm |
| Distanță găuri flanșă | Ø400 mm / Ø350 mm / Ø300 mm – conform desen |
| Tip prindere | B5 – cu flanșă mare |
| Înălțime totală cu cutie borne | Ø355 mm corp / 258 mm înălțime până la ax cutie borne |
| Intrare cablu cutie borne | 2-M40x1.5 |
Specificatii motor trifazat 30kW 1000rpm ax 60mm IEC225
Date electrice |
|
|---|---|
| Putere nominală motor | 30 kW (30000W) |
| Turație nominală motor | 975 rpm 50Hz 1170 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 293,97 Nm (Mn) |
| Curent nominal motor | 55,55 A (VΔ/50Hz) 32,2 A (VY/50Hz) |
| Curent pornire motor | 9 xIn |
| Cuplu pornire motor | 2,5 xMn |
| Cuplu maxim motor | 2,2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1 sau superior |
| Randament | 91,7% – 100% sarcină (50Hz) 92,3% – 75% sarcină (50Hz) 91,2% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,85 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 225 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 335 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 *Optional pana la S9 inclusiv |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M50x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 66 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,67058 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6313-C3 |
| Rulment parte neantrenare NDE | 6313-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 22000 h / 22000 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

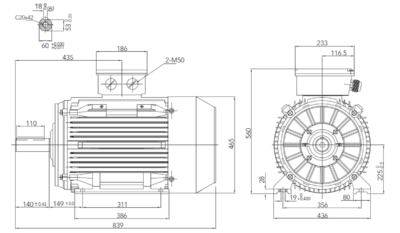

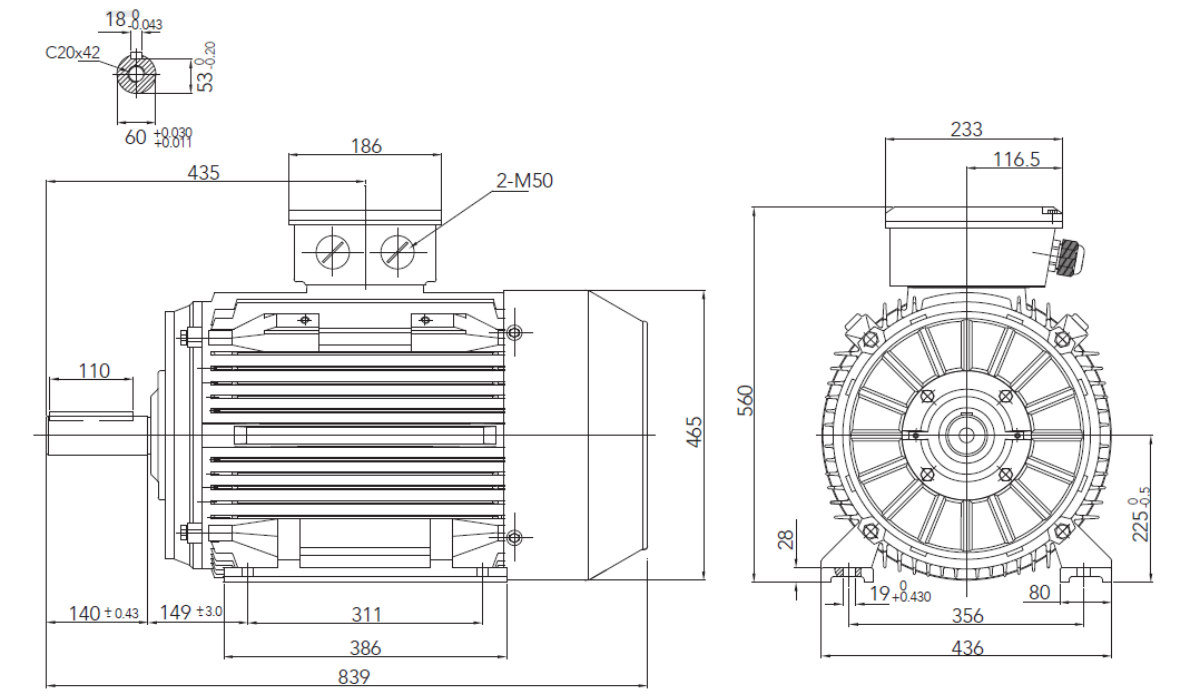

Dimensiuni motor cu talpă B3 IEC225 |
|
| Dimensiune ax (diametru x lungime) | Ø60 0/+0,030/+0,011 x 140±0,43 mm Pană 18 0/+0,043 x 42 / 53 0/-0,09 C20x42 |
| Lungime totală (L) | 839 mm |
| Distanță găuri talpă (A x B) | A 356 mm, B 311 mm (386 mm talpă) |
| Distanță umăr ax – gaură talpă (C) | 149±3,0 mm |
| Înălțime ax (H) | 225 -0,5 mm |
| Înălțime totală cu cutie borne | 560 mm (Ø465 corp) |
| Lățime talpă | 436 mm (356 mm interior / 80 mm margine, găuri Ø19 +0,430) |
| Intrare cablu cutie borne | 2-M50 |

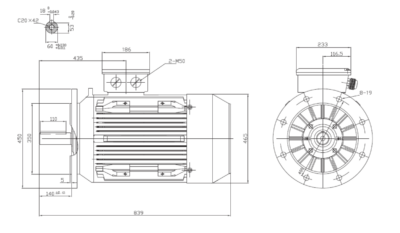

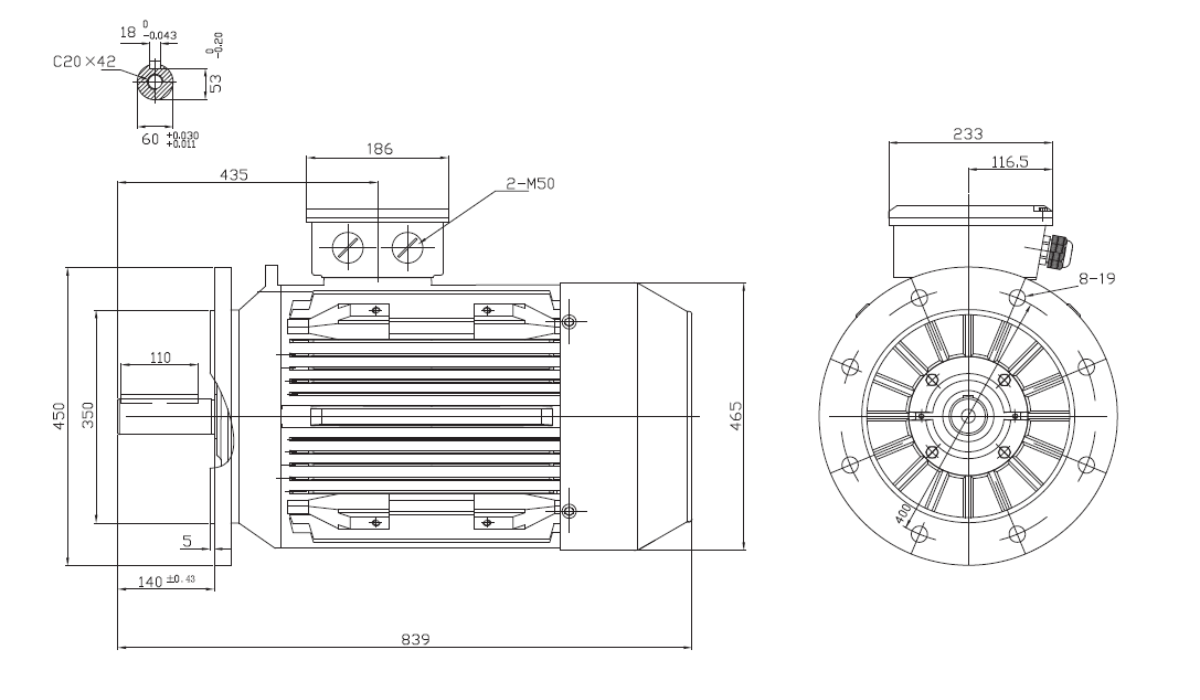

Dimensiuni motor cu flanșă mare B5 IEC225 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø60 mm +0.030/+0.011 x 140 mm lungime totală (110 mm utilă / pană 18 mm 0/-0.043 / 53 mm / C20x42 / 5 mm umăr) |
| Lungime totală (L) | 839 mm |
| Distanță găuri flanșă | Ø450 mm / Ø400 mm / Ø350 mm / 8-Ø19 mm – conform desen |
| Tip prindere | B5 – cu flanșă mare |
| Înălțime totală cu cutie borne | Ø465 mm corp / 233 mm lățime cutie borne / 116.5 mm offset |
| Intrare cablu cutie borne | 2-M50 |
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B35 (tălpi + flanșă mare modulara).
Aplicații generale specifice puterii motorului (30 kW 1000 rpm):
-
Cuplare la reductoare industriale de putere extremă (NMRV 150 / reductoare industriale planetare și conico-cilindrice): Soluție de forță pentru mecanisme industriale critice, vinciuri de ancorare, macarale turn de mare tonaj, basculante de pod și acționări cu șocuri violente la pornire.
-
Exploatări miniere, cariere și procesare primară a agregatelor: Concasoare primare cu fălci, concasoare cu con, mori tubulare cu bile pentru minereuri, ciururi vibrante de ciuruire grea și alimentatoare masive cu sertar sau plăci metalice.
-
Conveioare magistrale și transport vrac pe distanțe mari: Transportoare magistrale de carieră cu benzi lat armate cu cablu de oțel, elevatoare cu cupe de mare înălțime pentru ciment/minereu și sisteme automate de încărcat nave sau garnituri de tren.
-
Stații centrale de pompare minieră și hidraulică grea: Pompe de adâncime pentru evacuarea apelor din mine, stații orășenești principale de pompare apă și nămol, pompe de înaltă presiune pentru prese de filtrare și grupuri hidraulice masive.
-
Malaxare grea, reactoare și procesare polimeri/asfalt: Malaxoare industriale Banbury de capacitate maximă, mixere de bitum și asfalt, reactoare chimice sub presiune de mari dimensiuni și omogenizatoare pentru mase plastice reciclate.
-
Ventilație minieră de adâncime și exhaustare industrială masivă: Ventilatoare centrale de aeraj subteran pentru mine și tuneluri, suflante de mare presiune pentru furnale, cuptoare rotative de ciment și centrale gigante de filtrare a prafului.
-
Tocare (shredding), reciclare grea și procesare metalică: Tocătoare industriale (shreddere) de mare putere pentru caroserii auto complete sau anvelope gigant, tocătoare de bușteni de mare gabarit și mașini de balotat deșeuri metalice.
Motoarele standard de 30 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
