Specificatii motor trifazat 315kW 3000rpm Ax 75mm IEC355
Date electrice |
|
|---|---|
| Putere nominală motor | 315 kW (315000W) |
| Turație nominală motor | 2960 rpm 50Hz 3555 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 1016,73 Nm (Mn) |
| Curent nominal motor | 531,77 A (VΔ/50Hz) 308,27 A (VY/50Hz) |
| Curent pornire motor | 5,5 xIn |
| Cuplu pornire motor | 1,8 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 95% – 100% sarcină (50Hz) / 95,4% – 100% (60Hz) 95,6% – 75% sarcină (50Hz) / 94,6% – 75% (60Hz) 93,9% – 50% sarcină (50Hz) / 94,2% – 50% (60Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină (50Hz) 0,9 – 100% sarcină (60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 355 B3 (Talpa) B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 1780 kg / Fontă |
| Grad protecție / Metodă răcire | IP 55 / IC 411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/DE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 86 dB(A) LwA 97 dB(A) |
| Moment de inerție | 3,85287 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6319-C3 |
| Rulment parte neantrenare NDE | 6319-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 3200 h / 3200 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

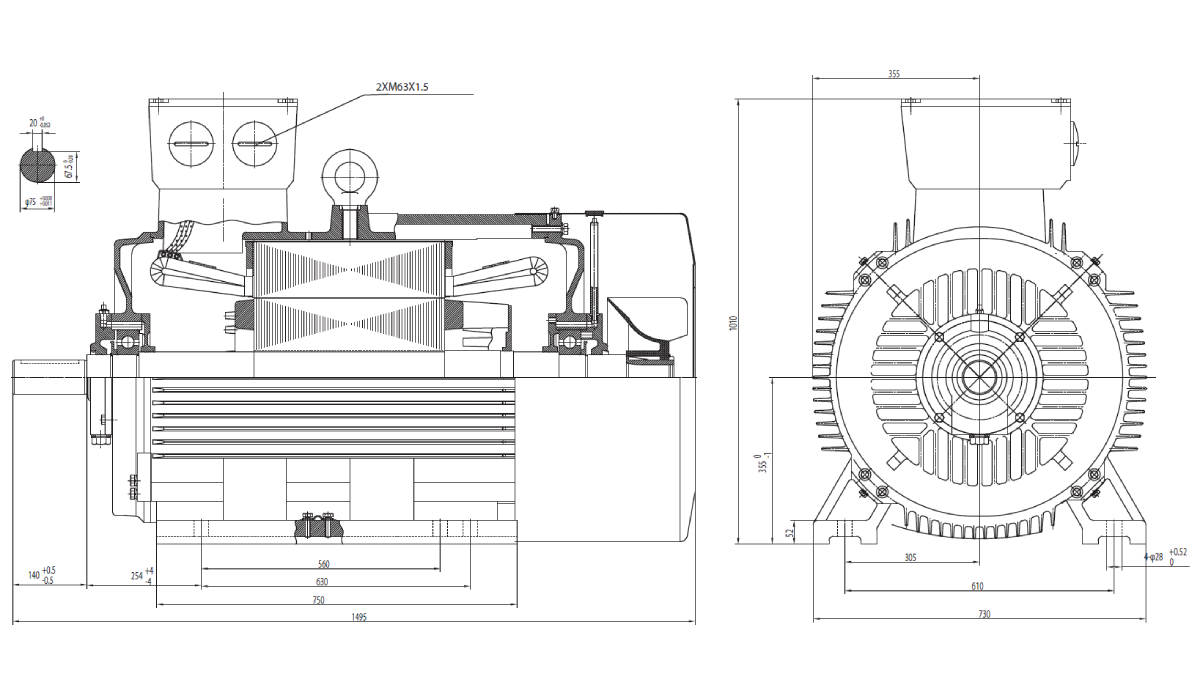

Dimensiuni motor cu talpă |
|
| Dimensiune ax (diametru x lungime) | Ø75 x 140±0,5 mm Pană 20 x 67,5 / Ø28 +0,52/0 |
| Lungime totală (L) | 1495 mm |
| Distanță găuri talpă (A x B) | A 610 mm, B 560 mm (630 mm interior / 750 mm exterior) |
| Distanță umăr ax – gaură talpă (C) | 254±4,0 mm |
| Înălțime ax (H) | 355 -1,0/0 mm |
| Înălțime totală cu cutie borne | 1010 mm |
| Lățime talpă | 730 mm (52 mm grosime talpă) |
| Intrare cablu cutie borne | 2xM63x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale pentru infrastructură strategică | Compresoare centrifugale de mare putere utilizate în rafinării, instalații petrochimice, platforme industriale și procese de producție continuă. |
| Pompe principale pentru procese industriale | Pompe de mare capacitate utilizate în centrale electrice, sisteme de răcire, rețele industriale și infrastructură energetică. |
| Ventilatoare de proces pentru industrie grea | Ventilatoare centrifugale utilizate în industria cimentului, metalurgică și energetică pentru circulația unor volume foarte mari de aer. |
| Instalații de transport pneumatic de mare capacitate | Transportul continuu al cimentului, pulberilor minerale, cenușii și altor materiale vrac în procese industriale intensive. |
| Industria energetică și centrale electrice | Acționarea echipamentelor auxiliare esențiale pentru producerea și distribuția energiei electrice. |
| Industria petrochimică | Pompe, ventilatoare și compresoare integrate în procese tehnologice cu cerințe ridicate de fiabilitate și disponibilitate. |
| Industria cimentului și exploatarea mineralelor | Ventilatoare de proces, separatoare și instalații auxiliare utilizate în fluxuri continue de producție. |
| Exploatări miniere de mare capacitate | Ventilație industrială, transport materiale și instalații tehnologice pentru extracția și procesarea resurselor naturale. |
| Stații industriale de pompare | Transportul și recircularea unor volume foarte mari de apă sau fluide tehnologice. |
| Instalații industriale cu motoreductoare grele | Acționarea transportoarelor, concasoarelor și echipamentelor care necesită transmiterea unor cupluri foarte mari. |
Motorul electric trifazat 315 kW 3000 rpm IEC 355 este destinat aplicațiilor industriale de vârf, unde nivelul de putere necesar depășește cu mult cerințele instalațiilor convenționale. Cu o putere nominală de 315 kW și un arbore de 75 mm, acest motor este proiectat pentru antrenarea unor echipamente industriale de mare capacitate care funcționează permanent în regim greu. Gabaritul IEC 355 oferă o structură robustă, optimizată pentru rezistență mecanică, disipare termică eficientă și exploatare pe termen lung în condiții solicitante. Turația de 3000 rpm îl recomandă pentru compresoare centrifugale, pompe principale de proces, ventilatoare industriale și instalații de transport pneumatic unde viteza ridicată de rotație contribuie direct la obținerea unor debite și performanțe superioare. Acest tip de motor este utilizat în mod frecvent în centrale electrice, rafinării, fabrici de ciment și alte obiective industriale strategice care necesită funcționare continuă și disponibilitate maximă.
