Alege variantă de Motor trifazat 355kw 3000rpm și Accesorii:
Specificatii motor trifazat 355kW 3000rpm Ax 75mm IEC355
Date electrice |
|
|---|---|
| Putere nominală motor | 355 kW (355000W) |
| Turație nominală motor | 2980 rpm 50Hz 3555 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 1137,70 Nm (Mn) |
| Curent nominal motor | 584,70 A (VΔ/50Hz) 308,27 A (VY/50Hz) |
| Curent pornire motor | 6,5 xIn |
| Cuplu pornire motor | 1,3 xMn |
| Cuplu maxim motor | 2,5 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 95% – 100% sarcină (50Hz) / 95,4% – 100% (60Hz) 95,6% – 75% sarcină (50Hz) / 94,6% – 75% (60Hz) 93,9% – 50% sarcină (50Hz) / 94,2% – 50% (60Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină (50Hz) 0,9 – 100% sarcină (60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 355 B3 (Talpa) B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 2300 kg / Fontă |
| Grad protecție / Metodă răcire | IP 55 / IC 411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/DE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 86 dB(A) LwA 97 dB(A) |
| Moment de inerție | 3,85287 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6319-C3 |
| Rulment parte neantrenare NDE | 6319-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 3200 h / 3200 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

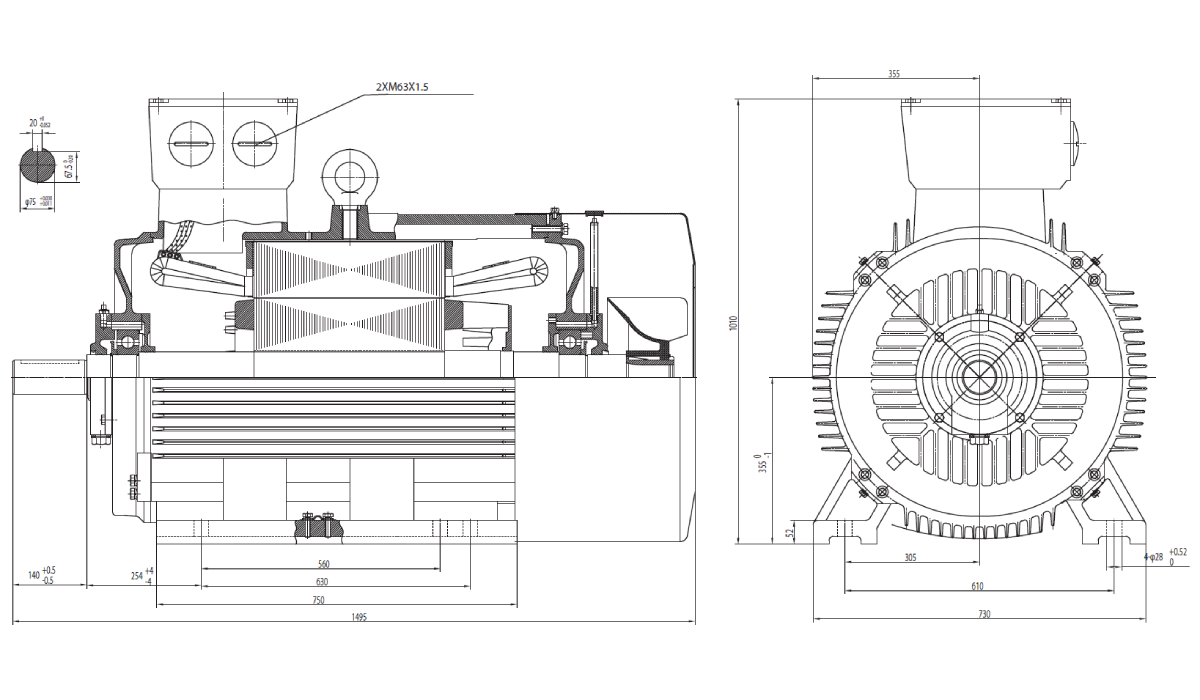

Dimensiuni motor cu talpă |
|
| Dimensiune ax (diametru x lungime) | Ø75 x 140±0,5 mm Pană 20 x 67,5 / Ø28 +0,52/0 |
| Lungime totală (L) | 1495 mm |
| Distanță găuri talpă (A x B) | A 610 mm, B 560 mm (630 mm interior / 750 mm exterior) |
| Distanță umăr ax – gaură talpă (C) | 254±4,0 mm |
| Înălțime ax (H) | 355 -1,0/0 mm |
| Înălțime totală cu cutie borne | 1010 mm |
| Lățime talpă | 730 mm (52 mm grosime talpă) |
| Intrare cablu cutie borne | 2xM63x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare centrifugale pentru procese industriale majore | Instalații de comprimare utilizate în petrochimie, rafinării, producția de gaze tehnice și aplicații industriale cu consum foarte ridicat. |
| Pompe industriale de mare putere | Pompe principale pentru centrale energetice, sisteme de răcire industrială și infrastructuri care operează permanent. |
| Ventilatoare pentru fluxuri industriale de mare volum | Ventilatoare centrifugale utilizate în industria cimentului, metalurgie, centrale termice și instalații de exhaustare. |
| Instalații de transport pneumatic continuu | Transportul pulberilor, cimentului, cenușii și materiilor prime în procese industriale cu funcționare neîntreruptă. |
| Industria energetică | Echipamente auxiliare pentru centrale electrice și instalații industriale care necesită acționări de mare putere. |
| Industria petrochimică și rafinării | Acționarea compresoarelor, pompelor și ventilatoarelor implicate în procese de producție și transfer al fluidelor. |
| Industria cimentului | Ventilatoare de proces, sisteme de manipulare materiale și instalații auxiliare pentru producția continuă. |
| Exploatări miniere și procesare minerală | Ventilație industrială, transport materiale și echipamente de proces utilizate în condiții extreme de exploatare. |
| Stații industriale de pompare și utilități | Transportul unor volume foarte mari de apă și fluide tehnologice în aplicații municipale și industriale. |
| Acționări pentru utilaje industriale grele | Integrare cu reductoare și transmisii mecanice pentru instalații cu solicitări mecanice ridicate și funcționare continuă. |
Motorul electric trifazat 315 kW 3000 rpm IEC 355 este unul dintre cele mai puternice motoare electrice de mare viteză utilizate în aplicații industriale grele, fiind proiectat pentru exploatare continuă în regim S1 și pentru antrenarea echipamentelor care necesită putere foarte ridicată și fiabilitate maximă. Construit pe cadrul robust IEC 355 și echipat cu arbore de 75 mm, acest motor oferă o capacitate excelentă de transmitere a cuplului și compatibilitate cu o gamă largă de transmisii industriale, motoreductoare și instalații de proces. Turația nominală de 3000 rpm îl recomandă pentru compresoare centrifugale, pompe industriale de mare debit, ventilatoare de proces, instalații de transport pneumatic și echipamente utilizate în industria energetică, petrochimică, minieră și a materialelor de construcții. Puterea de 315 kW permite funcționarea eficientă a instalațiilor industriale strategice care operează permanent, contribuind la creșterea productivității și la reducerea timpilor de nefuncționare. Motoarele din această clasă constructivă sunt apreciate pentru robustețea mecanică, stabilitatea în sarcină, eficiența energetică și capacitatea de a funcționa în condiții industriale extreme pe termen lung.
