Motor trifazat 37kW 1000 rpm ax 65mm IEC 250

Alege variantă de Motor trifazat 37kw 1000rpm și Accesorii:

5 produse

Toate produsele: Gabarit IEC 250

Produsele din Motor trifazat 37kW 1000 rpm ax 65mm IEC 250
ImaginePreț (fără TVA)StocComandă sau ofertă
MET6 37 250B3 IE2 aLL

Motor electric trifazat 37kw 1000rpm 250 B3 IE2 aLL

MET6 37 250B3 IE2 aLL

B3

B3
Preț la cerere
MET6 37 250B5 IE2 aLL

Motor electric trifazat 37kw 1000rpm 250 B5 IE2 aLL

MET6 37 250B5 IE2 aLL

B5 · 450 mm

B5450
Preț la cerere
MET6 37 250B3

Motor electric trifazat 37kw 1000rpm 250 B3

MET6 37 250B3

B3

B3
Preț la cerere
MET6 37 250B5

Motor electric trifazat 37kw 1000rpm 250 B5

MET6 37 250B5

B5 · 450 mm

B5450
Preț la cerere
FM250B5 aLL

Flansa motor electric 250 B5 aLL

FM250B5 aLL

B5 · 550 mm

B5550
Preț la cerere

Specificatii motor trifazat 37kW 1000rpm ax 65mm IEC250

Date electrice

Putere nominală motor

37 kW (37000W)

Turație nominală motor

975 rpm 50Hz
1170 rpm 60Hz

Turație sincronă motor

1000 rpm (6 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

400 VΔ/50Hz
690 VY/50Hz
460 VΔ/60Hz
800 VY/60Hz

Cuplu nominal motor

362,56 Nm (Mn)

Curent nominal motor

68,96 A (VΔ/50Hz)
39,98 A (VY/50Hz)

Curent pornire motor

7 xIn

Cuplu pornire motor

1,8 xMn

Cuplu maxim motor

2,2 xMn

Pornire

D.O.L.

Clasă eficiență

IE1 sau superior

Randament

92,2% - 100% sarcină (50Hz)
93% - 75% sarcină (50Hz)
91,8% - 50% sarcină (50Hz)

Factor de putere cosφ

0,84 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC/PAM 250
B3 (Talpa)
*Optional
B5 (Flansa Mare)
B14 (Flansa Mica)
B35 (Talpa + Flansa Mare)

Greutate / Material carcasă

391,4 kg / Fontă

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1
*Optional pana la S9 inclusiv

Direcție rotație

Bidirecțional

Intrare cablu

2-M50x1,5 + 1-M16x1,5

Standarde

IEC/DIN/ISO/VDE/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Da

Vopsire

5002 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 66 dB(A)
LwA 76 dB(A)

Moment de inerție

0,99243 Kgm²

Tip rulmenți

NSK

Rulment parte antrenare DE

6314-C3

Rulment parte neantrenare NDE

6314-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

15000 h / 15000 h

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

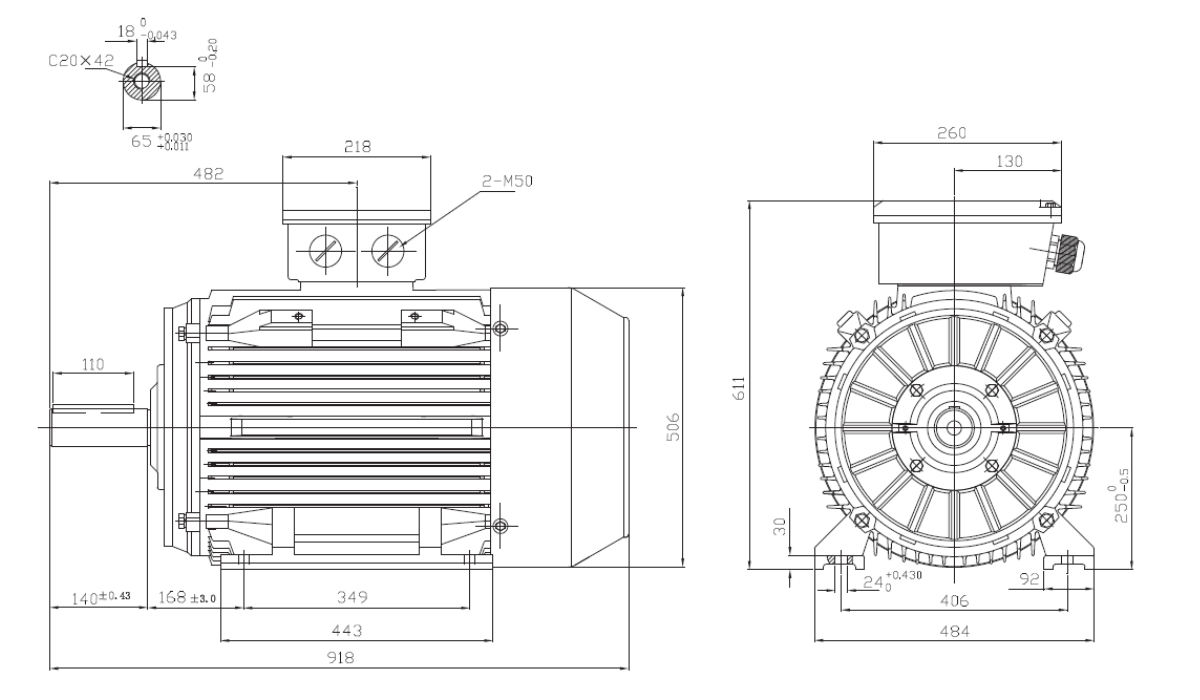

Dimensiuni motor cu talpă B3 IEC250

Dimensiune ax (diametru x lungime)

Ø65 +0,030/+0,011 x 140±0,43 mm (util 110 mm)
Pană 18 0/-0,043 x 42 / 58 0/-0,20
C20x42

Lungime totală (L)

918 mm

Distanță găuri talpă (A x B)

A 406 mm, B 349 mm (443 mm talpă)

Distanță umăr ax - gaură talpă (C)

168±3,0 mm

Înălțime ax (H)

250 -0,5 mm

Înălțime totală cu cutie borne

611 mm (Ø506 corp)

Lățime talpă

484 mm (406 mm interior / 92 mm margine, găuri Ø24 +0,430)

Intrare cablu cutie borne

2-M50

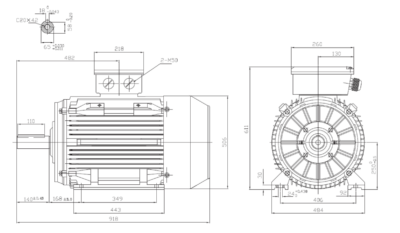

Dimensiuni motor trifazat 37kW 1000rpm 6 poli ax 65mm IEC250 cu talpă B3

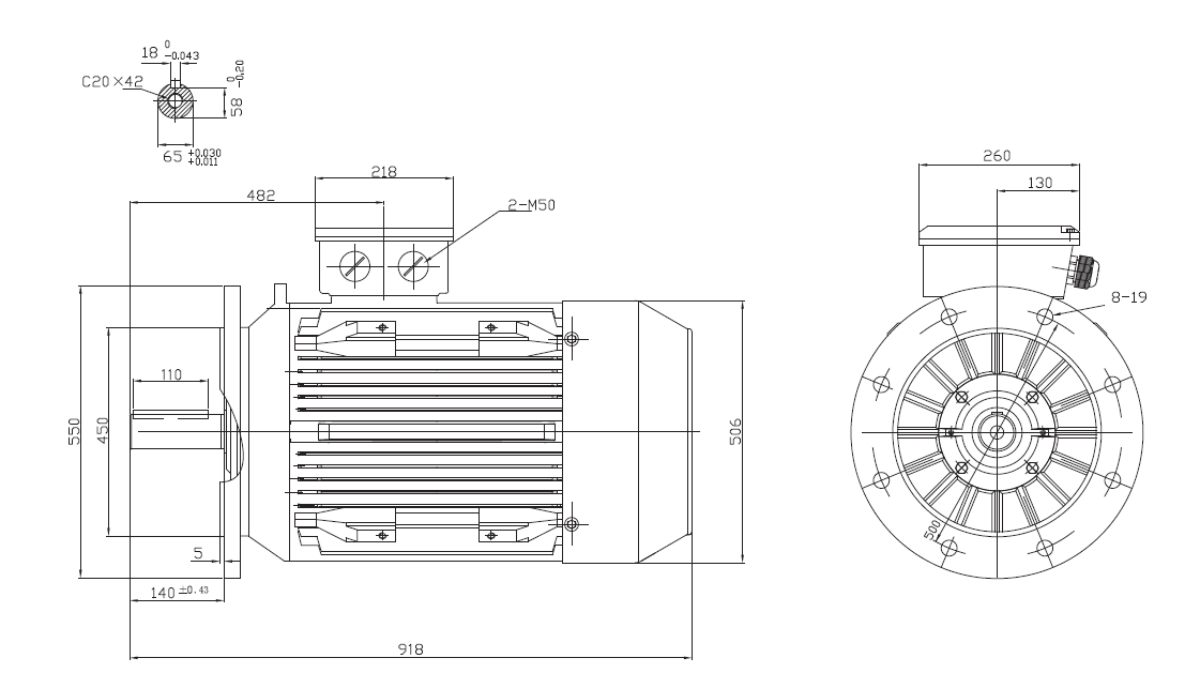

Dimensiuni motor cu flanșă mare B5 IEC250

Dimensiune ax (diametru x lungime)

Ø65 mm +0.030/+0.011 x 140 mm ±0.43 lungime totală (110 mm utilă / pană 18 mm 0/-0.043 / 58 mm / C20x42 / 5 mm umăr)

Lungime totală (L)

918 mm

Distanță găuri flanșă

Ø550 mm / Ø500 mm / Ø450 mm / 8-Ø19 mm - conform desen

Tip prindere

B5 - cu flanșă mare

Înălțime totală cu cutie borne

Ø506 mm corp / 260 mm lățime cutie borne / 130 mm offset

Intrare cablu cutie borne

2-M50

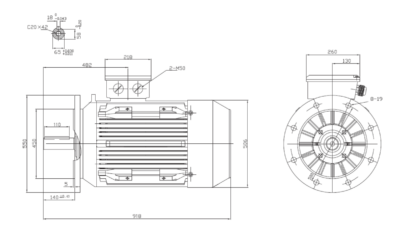

Dimensiuni motor trifazat 37kW 1000rpm 6 poli ax 65mm IEC250 cu flanșă mare B5

Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B35 (tălpi + flanșă mare modulara).

Aplicații generale specifice puterii motorului (37 kW 1000 rpm):

  • Echipamente grele de antrenare în industrie: transportoare lungi și foarte încărcate, sisteme de transfer pentru materiale vrac, benzi principale de proces și instalații ce cer cuplu mare și funcționare continuă.
  • Instalații de pompare de mare capacitate: pompe centrifuge industriale, pompe pentru apă tehnologică, nămol, fluide agresive sau lichide cu densitate mai mare, utilizate în stații și procese industriale.
  • Agitatoare, malaxoare și omogenizatoare industriale mari: rezervoare mari de amestec pentru suspensii, mase vâscoase, soluții chimice sau materiale semifluide, cu sarcină ridicată și regim de lucru sever.
  • Ventilație și exhaustare la nivel industrial mare: ventilatoare de mare debit, sisteme de extracție a aerului, instalații de filtrare, recirculare și tratare a aerului pentru hale și spații tehnologice.
  • Utilaje pentru prelucrarea materialelor: tocătoare, granulatoare, concasoare ușoare, prese, utilaje de compactare și linii de proces unde este nevoie de putere mare la turație redusă.
  • Transmisii industriale cu reductoare de mare raport: acționări pentru mecanisme de ridicare, echipamente cu inerție mare, sisteme de deplasare, instalații de antrenare pentru procese grele și sarcini variabile.
  • Aplicații în reciclare, extracție și industrie de proces: separatoare, sortatoare, utilaje robuste de alimentare și evacuare, precum și echipamente auxiliare pentru fluxuri tehnologice solicitante.

Motoarele standard de 37 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
