Motor trifazat 4kW 1000 rpm ax 38mm IEC 132
Alege variantă de Motor trifazat 4kw 1000rpm și Accesorii:
Toate produsele: Ø ax motor 38 mm · Gabarit IEC 132
| Imagine | Preț (fără TVA) | Stoc | Comandă sau ofertă | ||||
|---|---|---|---|---|---|---|---|
| FM132B5 aLL | Flansa motor electric 132 B5 aLLFM132B5 aLL B5 · 300 mm | B5 | 300 | Preț la cerere | |||
| FM132B14 aLL | Flansa motor electric 132 B14 aLLFM132B14 aLL B14 · 200 mm | B14 | 200 | Preț la cerere | |||
| B5IEC132 | Flansa motor electric B5 IEC132B5IEC132 B5 · 300 mm | B5 | 300 | Preț la cerere | |||
| B14IEC132 | Flansa motor electric B14 IEC132B14IEC132 B14 · 200 mm | B14 | 200 | Preț la cerere | |||
| MET6 4 132B3 IE2 aLL | Motor electric trifazat 4kw 1000rpm 132 B3 IE2 aLLMET6 4 132B3 IE2 aLL B3 | B3 | Preț la cerere | ||||
| MET6 4 132B5 IE2 aLL | Motor electric trifazat 4kw 1000rpm 132 B5 IE2 aLLMET6 4 132B5 IE2 aLL B5 · 300 mm | B5 | 300 | Preț la cerere | |||
| MET6 4 132B14 IE2 aLL | Motor electric trifazat 4kw 1000rpm 132 B14 IE2 aLLMET6 4 132B14 IE2 aLL B14 · 200 mm | B14 | 200 | Preț la cerere | |||
| MET6 4 132B3 | Motor electric trifazat 4kw 1000rpm 132 B3MET6 4 132B3 B3 | B3 | Preț la cerere | ||||
| MET6 4 132B5 | Motor electric trifazat 4kw 1000rpm 132 B5MET6 4 132B5 B5 · 300 mm | B5 | 300 | Preț la cerere | |||
| MET6 4 132B14 | Motor electric trifazat 4kw 1000rpm 132 B14MET6 4 132B14 B14 · 200 mm | B14 | 200 | Preț la cerere |
Specificatii motor trifazat 4kW 1000rpm ax 38mm IEC132
Date electrice | |
|---|---|
Putere nominală motor | 4 kW (4000W) |
Turație nominală motor | 965 rpm 50Hz |
Turație sincronă motor | 1000 rpm (6 poli) |
Frecvență nominală motor | 50 Hz |
Tensiune nominală motor (±10%) | 400 VΔ/50Hz |
Cuplu nominal motor | 39,6 Nm (Mn) |
Curent nominal motor | 9,1 A (VΔ/50Hz) |
Curent pornire motor | 6,5 xIn |
Cuplu pornire motor | 2,5 xMn |
Cuplu maxim motor | 2,6 xMn |
Pornire | D.O.L. |
Clasă eficiență | IE1 sau superior |
Randament | 84,6% - 100% sarcină (50Hz) |
Factor de putere cosφ | 0,75 - 100% sarcină |
Date generale | |
Mărime carcasă / Montaj | IEC/PAM 132 |
Greutate / Material carcasă | 45 kg / Aluminiu |
Grad protecție / Metodă răcire | IP55 / IC411 |
Tropicalizare | Da |
Clasă vibrații / Serviciu | A / S1 |
Direcție rotație | Bidirecțional |
Intrare cablu | 2-M25x1,5 |
Standarde | IEC/DIN/ISO/VDE/EN |
Executat după standard | IEC 60034-1 |
Picioare detașabile | Da |
Vopsire | 7030 - C2 standard |
Protecții termice | PTC 120°C |
Clasă izolație / Creștere temperatură | F |
Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare | |
Temperatură ambientală | -20°C până la +40°C |
Altitudine față de nivelul mării | 1000 m |
Date mecanice | |
Nivel zgomot | LpA 58 dB(A) |
Moment de inerție | 0,04026 Kgm² |
Tip rulmenți | NSK |
Rulment parte antrenare DE | 6308-2RS-C3 |
Rulment parte neantrenare NDE | 6208-2RS-C3 |
Durată medie viață rulmenți | 40000 h |
Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
Inel compensare | NDE SIDE - standard |
Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC132 | |
Dimensiune ax (diametru x lungime) | Ø38 x 80 mm |
Lungime totală (L) | 475 mm |
Distanță găuri talpă (A x B) | A 216 mm, B 178 mm |
Distanță umăr ax - gaură talpă (C) | 89 mm |
Înălțime ax (H) | 132 mm |
Înălțime totală cu cutie borne | 318 mm (Ø265 corp) |
Lățime talpă | 252 mm (12 mm găuri talpă / 16 mm grosime talpă) |
Intrare cablu cutie borne | 2-M25x1,5 |

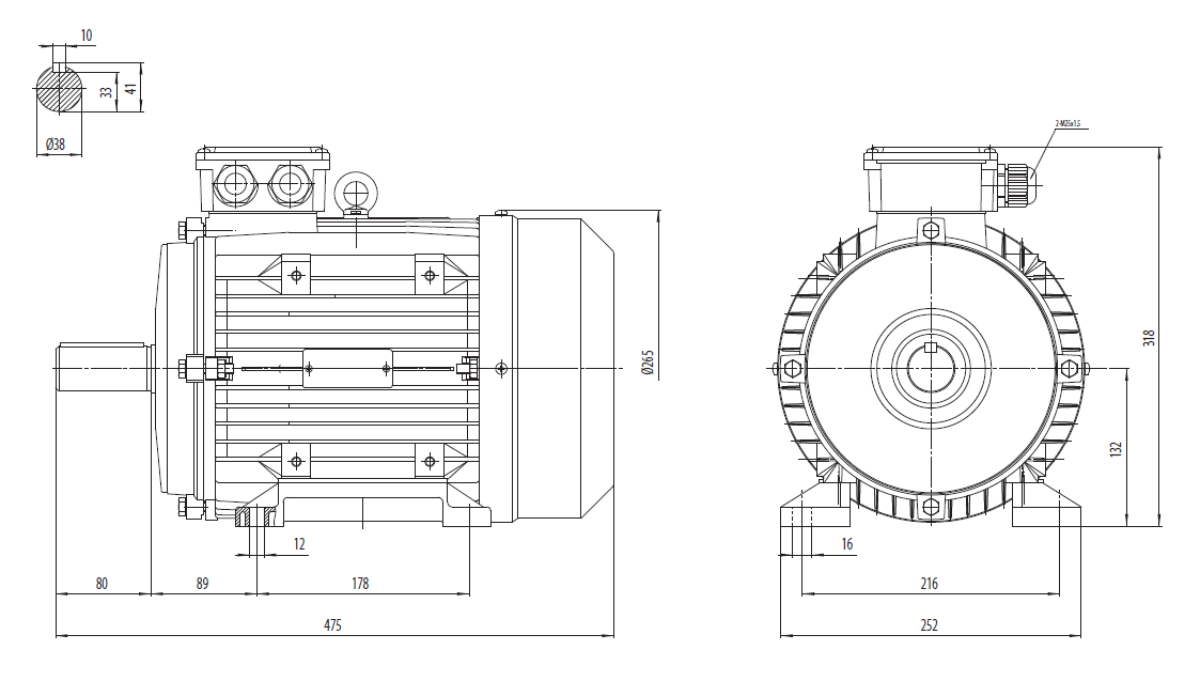

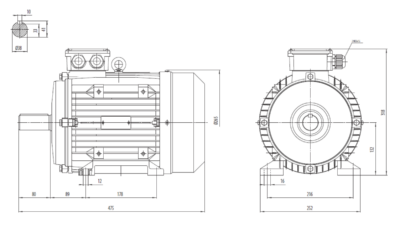

Dimensiuni motor trifazat 4kW 1000rpm 6 poli ax 38mm IEC132 cu talpă B3
Dimensiuni motor cu flanșă mare B5 IEC132 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø38 mm x 80 mm lungime utilă (Ø38 / pană 10 mm / 33 mm / 41 mm / 4 mm umăr) |
Lungime totală (L) | 475 mm |
Distanță găuri flanșă | Ø300 mm / Ø265 mm / Ø230 mm / 4-Ø15 mm - conform desen |
Tip prindere | B5 - cu flanșă mare |
Înălțime totală cu cutie borne | Ø265 mm corp / 186 mm înălțime până la ax cutie borne |
Intrare cablu cutie borne | 2-M25x1.5 |

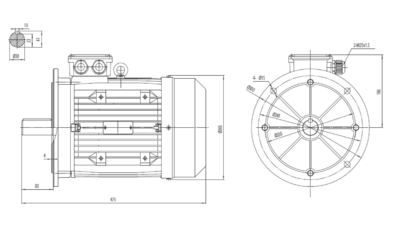

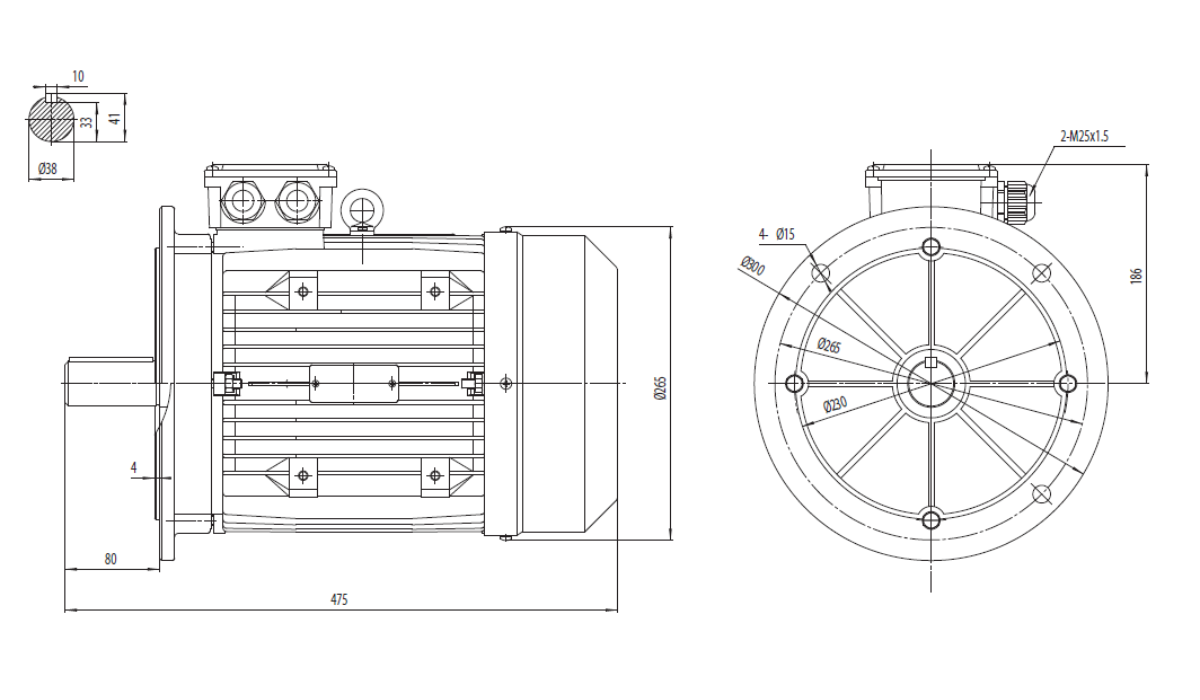

Dimensiuni motor trifazat 4kW 1000rpm 6 poli ax 38mm IEC132 cu flanșă mare B5
Dimensiuni motor cu flanșă mică B14 IEC132 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø38 mm x 80 mm lungime totală (4 mm umăr / pană 10 mm / 33 mm / 41 mm / Ø38) |
Lungime totală (L) | 475 mm |
Distanță găuri flanșă | Ø200 mm / Ø165 mm / Ø130 mm / 8xM10-45\M+5B000 - conform desen |
Tip prindere | B14 - cu flanșă mică |
Înălțime totală cu cutie borne | Ø265 mm corp / 198 mm înălțime până la capac cutie borne |
Intrare cablu cutie borne | 2-M25x1.5 |

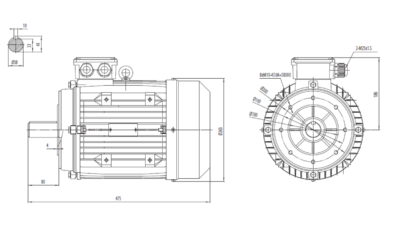

Dimensiuni motor trifazat 4kW 1000rpm 6 poli ax 38mm IEC132 cu flanșă mică B14
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B14 (flanșă mică, cu găuri filetate), B35 (tălpi + flanșă mare) și B34 (tălpi + flanșă mică) — ultimele două modulare.
Aplicații generale specifice puterii motorului (4 kW 1000 rpm):
- Antrenări pentru utilaje grele de producție: linii de transport cu sarcină mare, sisteme de transfer continuu, mese mecanizate de lucru și echipamente care necesită cuplu stabil la turație redusă.
- Pompe industriale și stații de pompare: pompe centrifuge de capacitate mare, sisteme de circulație a apei, instalații de transfer pentru fluide tehnice și echipamente de recirculare în procese industriale.
- Agitatoare și malaxoare: rezervoare de amestec pentru lichide dense sau suspensii, aplicații din industria chimică, alimentară, farmaceutică sau de tratare a apei, unde este necesară forță constantă și funcționare îndelungată.
- Ventilație, exhaustare și tratarea aerului: ventilatoare industriale de dimensiuni medii și mari, sisteme de exhaustare pentru hale, instalații de filtrare, recirculare și evacuare a aerului în procese tehnologice.
- Transmisii cu reductoare pentru sarcini mari: acționări pentru mecanisme de ridicare ușoară, porți și sisteme industriale de deplasare, platforme, transportoare înclinate și echipamente care cer cuplu ridicat la pornire.
- Utilaje de procesare și ambalare industrială: mașini de dozare, ambalare, sigilare, înfoliere, tăiere și formare, integrate în linii semi-automate sau automate.
- Echipamente pentru prelucrare și manipulare: role de antrenare, sisteme de avans, tocătoare ușoare, utilaje pentru lemn, materiale tehnice sau reciclare, unde este nevoie de funcționare robustă și stabilă.
Motoarele standard de 4 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
