Motor trifazat 45kW 1000 rpm ax 75mm IEC 280
Alege variantă de Motor trifazat 45kw 1000rpm și Accesorii:
Toate produsele: Gabarit IEC 280
| Imagine | Preț (fără TVA) | Stoc | Comandă sau ofertă | |||
|---|---|---|---|---|---|---|
| MET6 45 280B3 IE2 aLL | Motor electric trifazat 45kw 1000rpm 280 B3 IE2 aLLMET6 45 280B3 IE2 aLL B3 | B3 | Preț la cerere | |||
| MET6 45 280B5 IE2 aLL | Motor electric trifazat 45kw 1000rpm 280 B5 IE2 aLLMET6 45 280B5 IE2 aLL B5 | B5 | Preț la cerere | |||
| FM280B5 aLL | Flansa motor electric 280 B5 aLLFM280B5 aLL B5 | B5 | Preț la cerere | |||
| MET6 45 280B3 | Motor electric trifazat 45kw 1000rpm 280 B3MET6 45 280B3 B3 | B3 | Preț la cerere | |||
| MET6 45 280B5 | Motor electric trifazat 45kw 1000rpm 280 B5MET6 45 280B5 B5 | B5 | Preț la cerere |
Specificatii motor trifazat 45kW 1000rpm ax 75mm IEC280
Date electrice | |
|---|---|
Putere nominală motor | 45 kW (45000W) |
Turație nominală motor | 980 rpm 50Hz |
Turație sincronă motor | 1000 rpm (6 poli) |
Frecvență nominală motor | 50 Hz |
Tensiune nominală motor (±10%) | 400 VΔ/50Hz |
Cuplu nominal motor | 438,7 Nm (Mn) |
Curent nominal motor | 82,43 A (VΔ/50Hz) |
Curent pornire motor | 8,5 xIn |
Cuplu pornire motor | 2,3 xMn |
Cuplu maxim motor | 2,3 xMn |
Pornire | D.O.L. |
Clasă eficiență | IE1 sau superior |
Randament | 92,7% - 100% sarcină (50Hz) |
Factor de putere cosφ | 0,85 - 100% sarcină |
Date generale | |
Mărime carcasă / Montaj | IEC/PAM 280 |
Greutate / Material carcasă | 514 kg / Fontă |
Grad protecție / Metodă răcire | IP55 / IC411 |
Tropicalizare | Da |
Clasă vibrații / Serviciu | A / S1 |
Direcție rotație | Bidirecțional |
Intrare cablu | 2-M50x1,5 + 1-M16x1,5 |
Standarde | IEC/DIN/ISO/VDE/EN |
Executat după standard | IEC 60034-1 |
Picioare detașabile | Da |
Vopsire | 5002 - C2 standard |
Protecții termice | PTC 120°C |
Clasă izolație / Creștere temperatură | F |
Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare | |
Temperatură ambientală | -20°C până la +40°C |
Altitudine față de nivelul mării | 1000 m |
Date mecanice | |
Nivel zgomot | LpA 66 dB(A) |
Moment de inerție | 1,78548 Kgm² |
Tip rulmenți | NSK |
Rulment parte antrenare DE | 6316-C3 |
Rulment parte neantrenare NDE | 6316-C3 |
Durată medie viață rulmenți | 40000 h |
Interval relubrifiere L1 DE / NDE | 14000 h / 14000 h |
Inel compensare | NDE SIDE - standard |
Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC280 | |
Dimensiune ax (diametru x lungime) | Ø75 +0,030/+0,011 x 140±0,43 mm (util 110 mm) |
Lungime totală (L) | 984 mm |
Distanță găuri talpă (A x B) | A 457 mm, B 368 mm (459 mm talpă) |
Distanță umăr ax - gaură talpă (C) | 190±3,0 mm |
Înălțime ax (H) | 280 -0,5 mm |
Înălțime totală cu cutie borne | 675 mm (Ø559 corp) |
Lățime talpă | 557 mm (457 mm interior / 100 mm margine, găuri Ø24 +0,430) |
Intrare cablu cutie borne | 2-M50 |

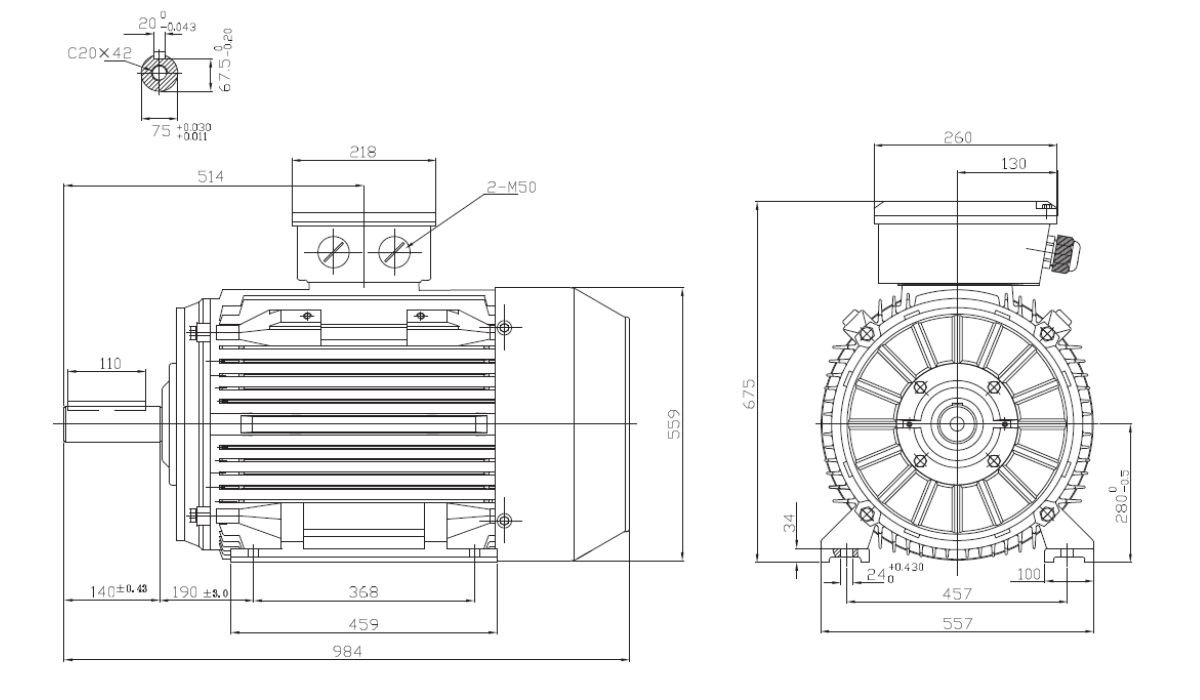

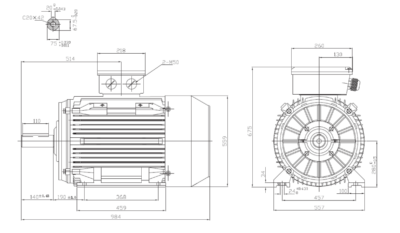

Dimensiuni motor trifazat 45kW 1000rpm 6 poli ax 75mm IEC280 cu talpă B3
Dimensiuni motor cu flanșă mare B5 IEC280 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø75 mm +0.030/+0.011 x 140 mm ±0.43 lungime totală (110 mm utilă / pană 20 mm 0/-0.043 / 67.5 mm -0.20 / C20x42 / 5 mm umăr) |
Lungime totală (L) | 984 mm |
Distanță găuri flanșă | Ø550 mm / Ø500 mm / Ø450 mm / 8-Ø19 mm - conform desen |
Tip prindere | B5 - cu flanșă mare |
Înălțime totală cu cutie borne | Ø559 mm corp / 260 mm lățime cutie borne / 130 mm offset / 514 mm de la flanșă la cutie |
Intrare cablu cutie borne | 2-M50 |

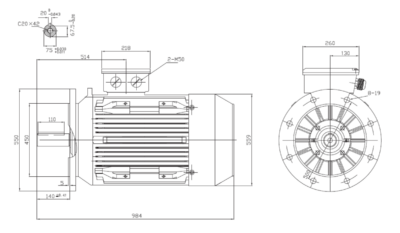

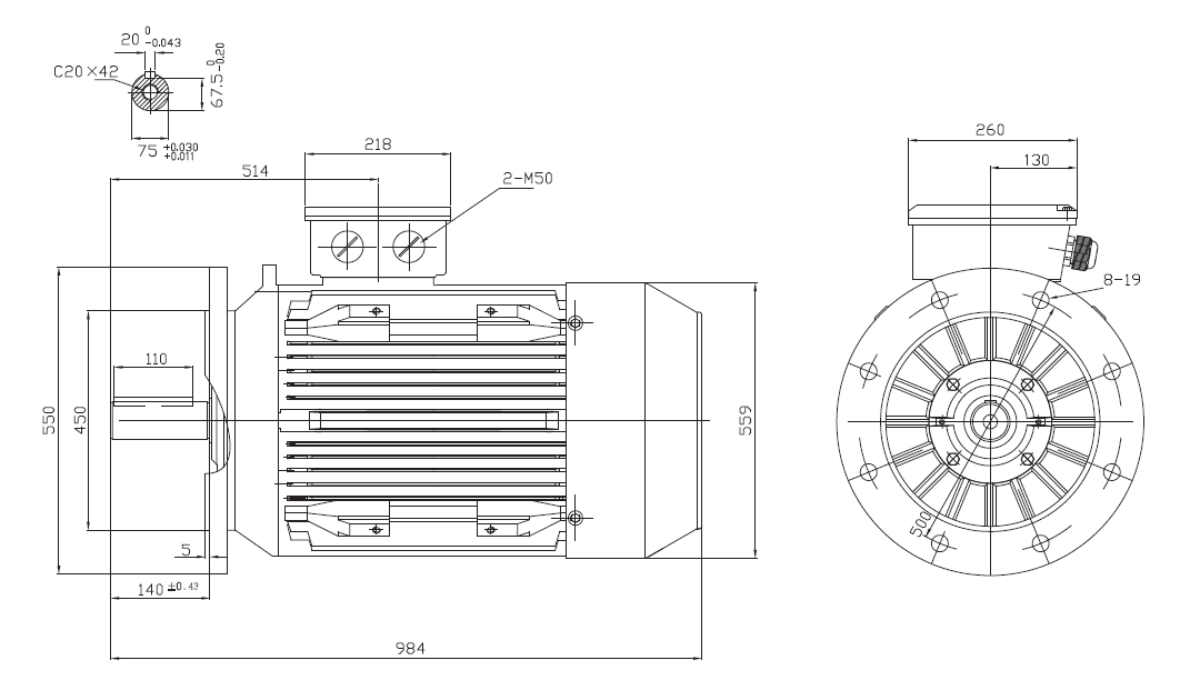

Dimensiuni motor trifazat 45kW 1000rpm 6 poli ax 75mm IEC280 cu flanșă mare B5
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B35 (tălpi + flanșă mare modulara).
Aplicații generale specifice puterii motorului (45 kW 1000 rpm):
- Utilaje industriale de antrenare grea: benzi transportoare principale, instalații de transfer pentru materiale vrac, sisteme de alimentare continuă și echipamente care funcționează în regim intens, cu sarcină mare.
- Instalații de pompare de mare putere: pompe centrifuge mari, pompe pentru apă tehnologică, nămol, fluide industriale și sisteme de circulație pentru procese solicitante.
- Agitatoare, malaxoare și omogenizatoare mari: rezervoare industriale de amestec pentru suspensii, mase dense, lichide vâscoase sau soluții chimice, unde este necesar cuplu mare la turație redusă.
- Ventilație și exhaustare industrială de mare debit: ventilatoare de capacitate mare, sisteme de extracție și filtrare a aerului, instalații de recirculare pentru hale și spații tehnologice.
- Prelucrarea materialelor și echipamente de proces: tocătoare, concasoare ușoare, granulatoare, prese, utilaje de compactare și linii tehnologice unde este nevoie de putere ridicată și funcționare stabilă.
- Transmisii grele cu reductoare: acționări pentru mecanisme cu inerție mare, sisteme de deplasare, echipamente de ridicare, utilaje industriale și procese cu porniri încărcate.
- Aplicații în reciclare și industrie de proces: separatoare, sortatoare, sisteme de alimentare și evacuare, echipamente robuste care cer rezervă mare de putere și fiabilitate ridicată.
Motoarele standard de 45 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
