Specificatii motor trifazat 45kW 3000rpm Ax 55mm IEC200
Date electrice |
|
|---|---|
| Putere nominală motor | 45 kW (45000W) |
| Turație nominală motor | 2950 rpm 50Hz 3540 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 145,74 Nm (Mn) |
| Curent nominal motor | 77,68 A (VΔ/50Hz) 45,03 A (VY/50Hz) |
| Curent pornire motor | 7,5 xIn |
| Cuplu pornire motor | 2,5 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 92,9% – 100% sarcină (50Hz) / 93% – 100% (60Hz) 92,4% – 75% sarcină (50Hz) / 92,3% – 75% (60Hz) 91,6% – 50% sarcină (50Hz) / 91,9% – 50% (60Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină (50Hz) 0,9 – 100% sarcină (60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 200 B3 (Talpa) B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 240 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M50x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/DE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 75 dB(A) LwA 85 dB(A) |
| Moment de inerție | 0,24906 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6313-C3 |
| Rulment parte neantrenare NDE | 6313-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 6500 h / 6500 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

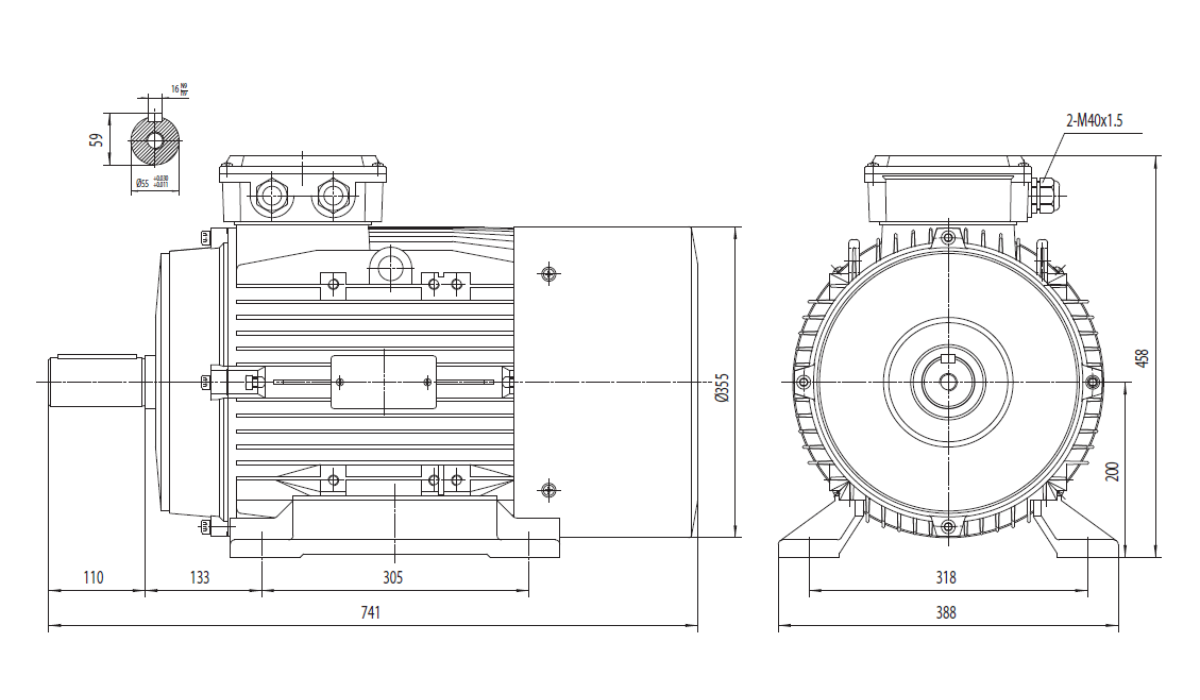

Dimensiuni motor cu talpă B3 IEC 200 |
|
| Dimensiune ax (diametru x lungime) | Ø55 x 110 mm Pană 16 x 59 |
| Lungime totală (L) | 741 mm |
| Distanță găuri talpă (A x B) | A 318 mm, B 305 mm |
| Distanță umăr ax – gaură talpă (C) | 133 mm |
| Înălțime ax (H) | 200 mm |
| Înălțime totală cu cutie borne | 458 mm (Ø355) |
| Lățime talpă | 388 mm |
| Intrare cablu cutie borne | 2-M40x1,5 |

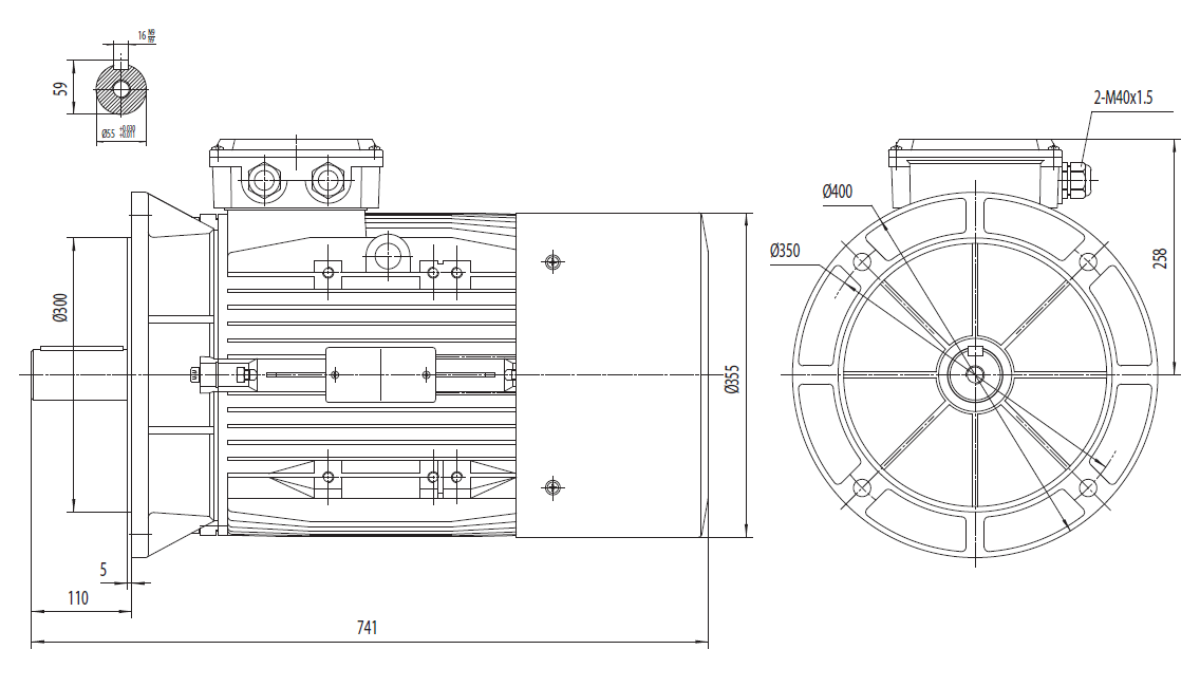

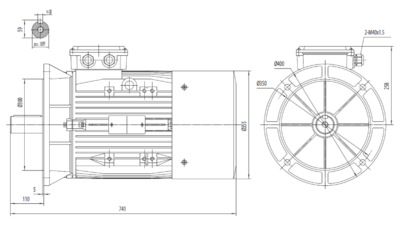

Dimensiuni motor cu flanșă mare B5 IEC 200 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø55 x 110 mm (pană 16 mm / 59 mm) |
| Lungime totală (L) | 741 mm |
| Distanță găuri flanșă | Ø400 mm exterior / centrare Ø350 mm / Ø300 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă – IEC 200 – 45 kW 3000 rpm |
| Înălțime totală cu cutie borne | Ø355 mm corp / 258 mm înălțime |
| Intrare cablu cutie borne | 2-M40x1,5 |
Specificatii motor trifazat 45kW 3000rpm Ax 55mm IEC225
Date electrice |
|
|---|---|
| Putere nominală motor | 45 kW (45000W) |
| Turație nominală motor | 2950 rpm 50Hz 3540 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 145,74 Nm (Mn) |
| Curent nominal motor | 77,68 A (VΔ/50Hz) 45,03 A (VY/50Hz) |
| Curent pornire motor | 7,5 xIn |
| Cuplu pornire motor | 2,5 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 92,9% – 100% sarcină (50Hz) / 93% – 100% (60Hz) 92,4% – 75% sarcină (50Hz) / 92,3% – 75% (60Hz) 91,6% – 50% sarcină (50Hz) / 91,9% – 50% (60Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină (50Hz) 0,9 – 100% sarcină (60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 225 B3 (Talpa) B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 321 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M50x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/DE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 75 dB(A) LwA 85 dB(A) |
| Moment de inerție | 0,24906 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6313-C3 |
| Rulment parte neantrenare NDE | 6313-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 6500 h / 6500 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

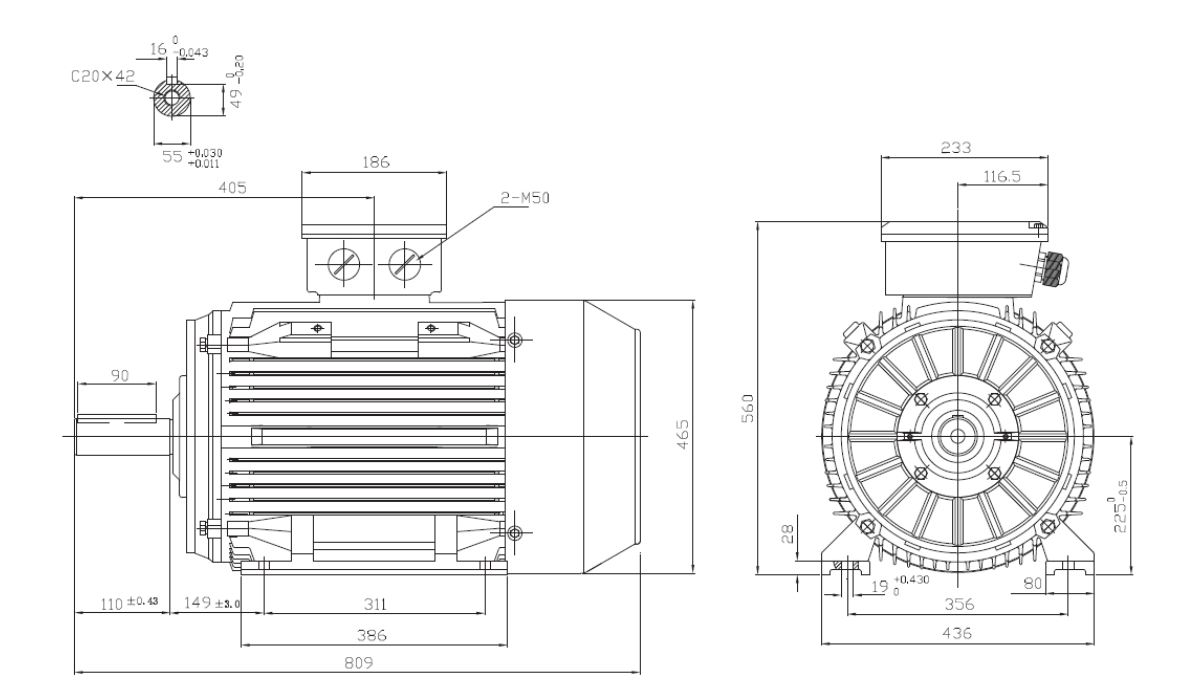

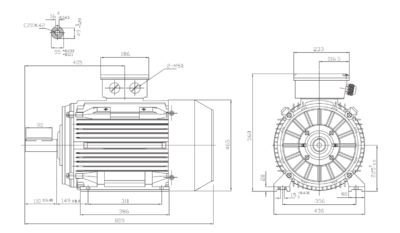

Dimensiuni motor cu talpă B3 IEC 225 |
|
| Dimensiune ax (diametru x lungime) | Ø55 -0,030/-0,011 x 110±0,43 mm Pană 16 0/-0,043 x 49 -0/+0,043 / C20x42 |
| Lungime totală (L) | 809 mm |
| Distanță găuri talpă (A x B) | A 356 mm, B 311 mm (386 mm total talpă) |
| Distanță umăr ax – gaură talpă (C) | 149±3,0 mm |
| Înălțime ax (H) | 225±0,5 mm |
| Înălțime totală cu cutie borne | 560 mm (465 mm corp) |
| Lățime talpă | 436 mm (19 +0,430/0 găuri) |
| Intrare cablu cutie borne | 2-M50 |

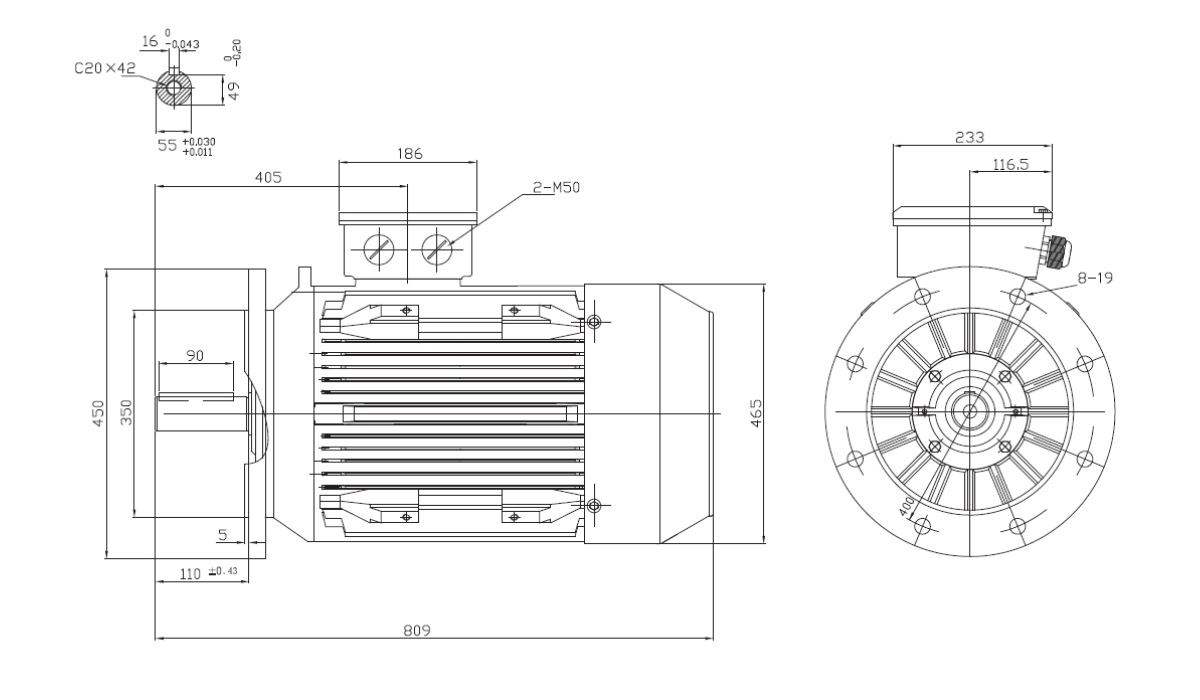

Dimensiuni motor cu flanșă mare B5 IEC 225 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø55 +0.030/+0.011 x 110 ±0.43 mm (pană 16 0/-0.043 mm / 49 mm) |
| Lungime totală (L) | 809 mm |
| Distanță găuri flanșă | Ø450 mm exterior / centrare Ø350 mm / 8 x Ø19 pe Ø400 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø465 mm corp / cutie 233 mm / 116.5 mm axă / 405 mm poziție / 186 mm lungime cutie |
| Intrare cablu cutie borne | 2-M50 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale pentru exploatare continuă | Compresoare centrifugale și cu șurub utilizate în instalații industriale cu consum ridicat de aer comprimat și funcționare 24/7. |
| Pompe de proces pentru instalații complexe | Pompe centrifuge utilizate în industria chimică, energetică, petrochimică și în sisteme industriale de mare capacitate. |
| Ventilatoare pentru procese tehnologice grele | Ventilatoare de mare debit utilizate în instalații de filtrare, exhaustare, răcire și circulație a aerului în industrie. |
| Transport pneumatic de materiale vrac | Sisteme industriale pentru transportul cimentului, pulberilor, cerealelor și altor materiale utilizate în producție. |
| Industria cimentului și materialelor de construcții | Acționarea ventilatoarelor de proces, transportoarelor și echipamentelor auxiliare din fluxurile de fabricație. |
| Instalații pentru industria chimică | Pompe și ventilatoare utilizate în procese tehnologice care necesită funcționare continuă și fiabilitate ridicată. |
| Industria energetică și cogenerare | Echipamente auxiliare pentru centrale electrice, instalații energetice și infrastructură tehnologică. |
| Utilaje pentru exploatări miniere | Sisteme de ventilare, transport și procesare utilizate în cariere și exploatări industriale. |
| Stații de tratare și circulație a apei | Pompe industriale pentru transportul unor volume mari de apă în aplicații municipale și industriale. |
| Acționări industriale cu motoreductoare | Integrare cu reductoare pentru aplicații care necesită transmiterea unor sarcini mecanice importante. |
Motorul electric trifazat 45 kW 3000 rpm oferă o capacitate ridicată de antrenare, fiind destinat aplicațiilor industriale cu cerințe suplimentare privind robustețea, disiparea termică și rezistența la exploatare intensivă.
Este disponibil în două gabarite constructive, ambele cu ax de 55 mm: IEC 200, mai compact, și IEC 225, cu un cadru constructiv mai mare. Deoarece diametrul axului este identic la ambele variante, compatibilitatea cu pompe și transmisii rămâne aceeași — diferența dintre cele două gabarite ține de dimensiunile flanșei de montaj, capacitatea de disipare termică și rezerva de stabilitate mecanică, gabaritul IEC 225 oferind un plus de robustețe pentru instalații care funcționează în regim continuu la sarcină ridicată.
Turația de 3000 rpm îl recomandă pentru compresoare de mare capacitate, pompe industriale, ventilatoare de proces și instalații de transport pneumatic care necesită debite ridicate și performanțe constante. Datorită rezervei suplimentare de stabilitate mecanică și termică, acest motor este potrivit pentru procese industriale critice din domeniul energetic, chimic, minier și al materialelor de construcții.
