Specificatii motor trifazat 5.5kW 1000rpm ax 38mm IEC132
Date electrice |
|
|---|---|
| Putere nominală motor | 5,5 kW (5500W) |
| Turație nominală motor | 965 rpm 50Hz 1160 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 54,45 Nm (Mn) |
| Curent nominal motor | 12,3 A (VΔ/50Hz) 7,13 A (VY/50Hz) |
| Curent pornire motor | 7,2 xIn |
| Cuplu pornire motor | 3 xMn |
| Cuplu maxim motor | 2,9 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1 sau superior |
| Randament | 86% – 100% sarcină (50Hz) 86,7% – 75% sarcină (50Hz) 85,9% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,75 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 132 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 53,5 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 *Optional pana la S9 inclusiv |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M25x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 58 dB(A) LwA 67 dB(A) |
| Moment de inerție | 0,05341 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6308-2RS-C3 |
| Rulment parte neantrenare NDE | 6208-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

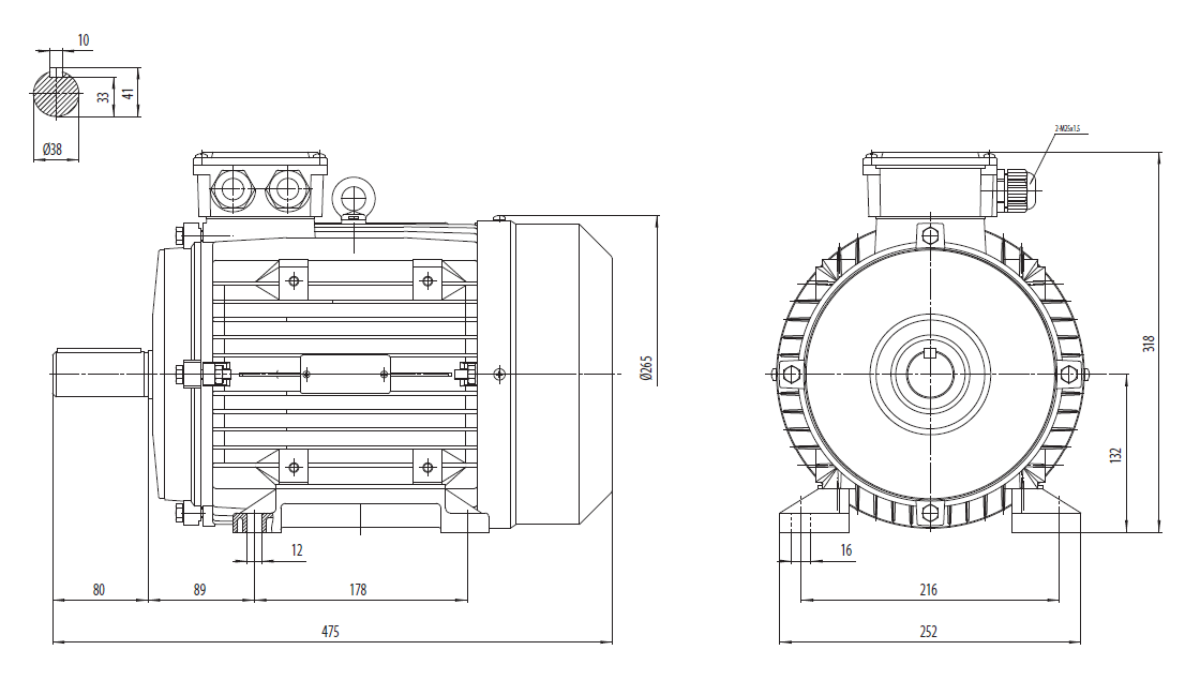

Dimensiuni motor cu talpă B3 IEC132 |
|
| Dimensiune ax (diametru x lungime) | Ø38 x 80 mm Pană 10 x 33 |
| Lungime totală (L) | 475 mm |
| Distanță găuri talpă (A x B) | A 216 mm, B 178 mm |
| Distanță umăr ax – gaură talpă (C) | 89 mm |
| Înălțime ax (H) | 132 mm |
| Înălțime totală cu cutie borne | 318 mm (Ø265 corp) |
| Lățime talpă | 252 mm (12 mm găuri talpă / 16 mm grosime) |
| Intrare cablu cutie borne | 2-M25x1,5 |

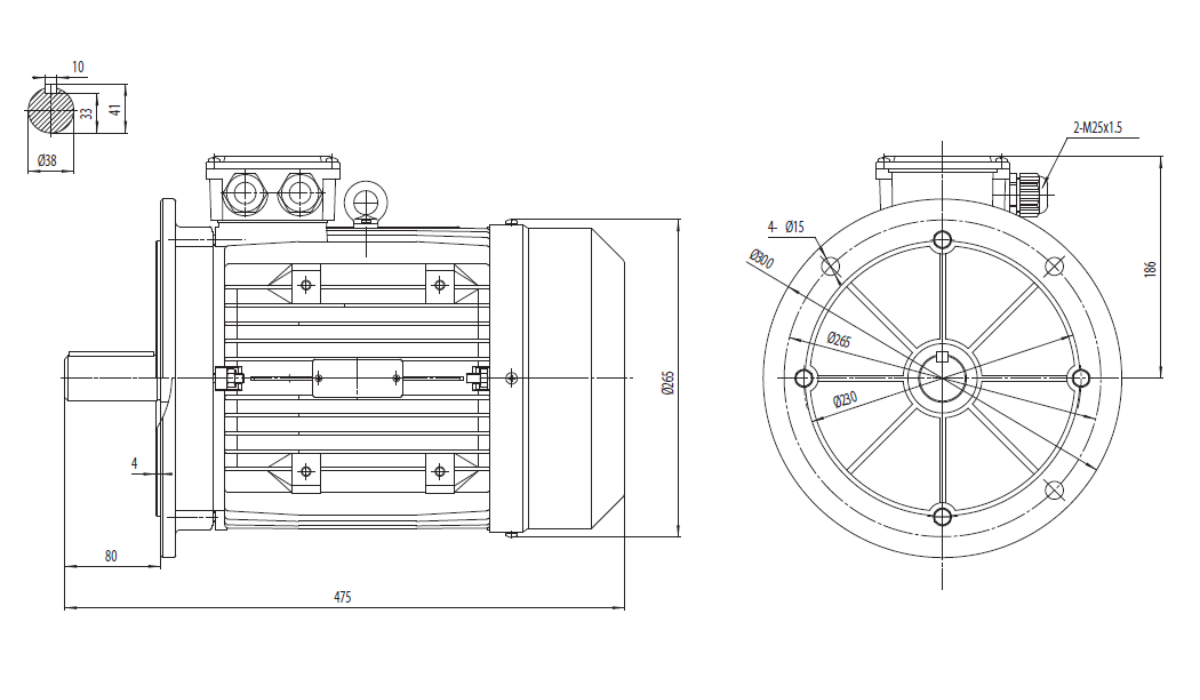

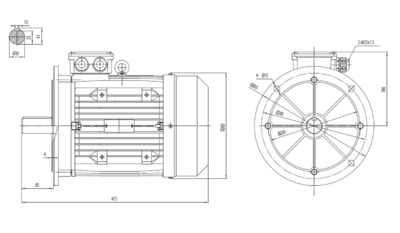

Dimensiuni motor cu flanșă mare B5 IEC132 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø38 mm x 80 mm lungime utilă (Ø38 / pană 10 mm / 33 mm / 41 mm / 4 mm umăr) |
| Lungime totală (L) | 475 mm |
| Distanță găuri flanșă | Ø300 mm / Ø265 mm / Ø230 mm / 4-Ø15 mm – conform desen |
| Tip prindere | B5 – cu flanșă mare |
| Înălțime totală cu cutie borne | Ø265 mm corp / 186 mm înălțime până la ax cutie borne |
| Intrare cablu cutie borne | 2-M25x1.5 |

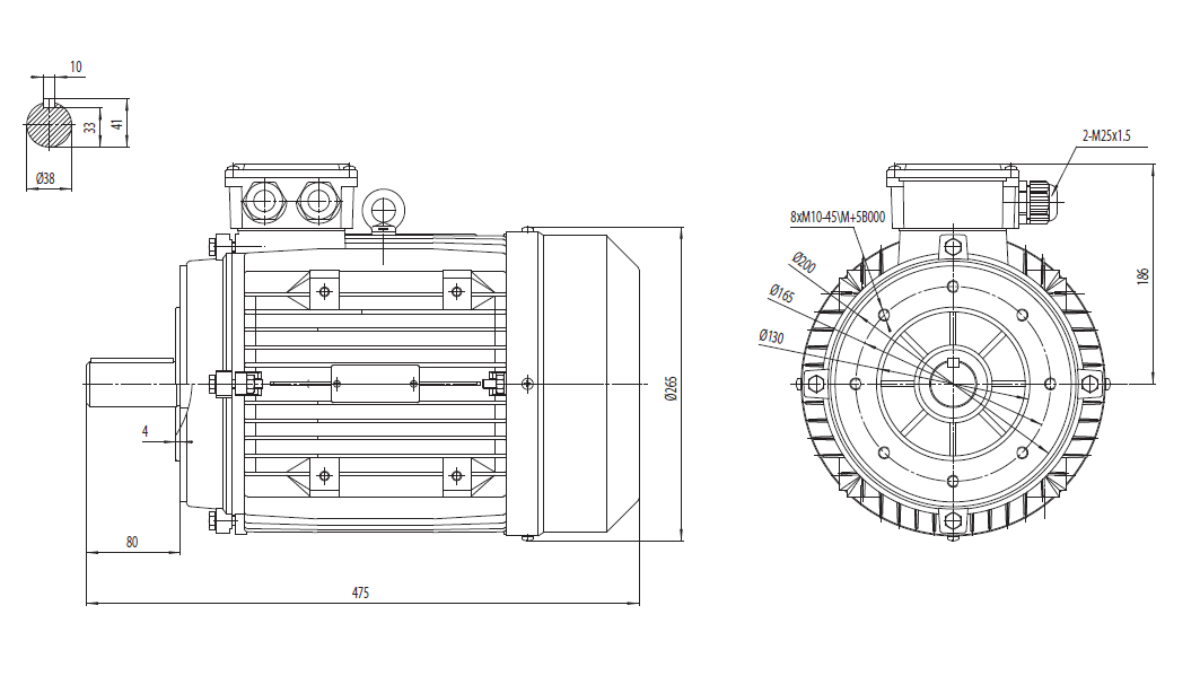

Dimensiuni motor cu flanșă mică B14 IEC132 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø38 mm x 80 mm lungime totală (4 mm umăr / pană 10 mm / 33 mm / 41 mm / Ø38) |
| Lungime totală (L) | 475 mm |
| Distanță găuri flanșă | Ø200 mm / Ø165 mm / Ø130 mm / 8xM10-45\M+5B000 – conform desen |
| Tip prindere | B14 – cu flanșă mică |
| Înălțime totală cu cutie borne | Ø265 mm corp / 198 mm înălțime până la capac cutie borne |
| Intrare cablu cutie borne | 2-M25x1.5 |
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B14 (flanșă mică, cu găuri filetate), B35 (tălpi + flanșă mare) și B34 (tălpi + flanșă mică) — ultimele două modulare.
Aplicații generale specifice puterii motorului (5,5 kW 1000 rpm):
-
Linii tehnologice și conveioare de mare capacitate: ideale pentru transportul materialelor grele pe benzi de lungime mare, mese cu role motorizate, elevatoare industriale și fluxuri de producție cu regim intens.
-
Stații de pompare și vehiculare fluide: alimentare cu apă la presiune înaltă, pompare centrifugă de debit mare, vehicularea soluțiilor vâscoase și recircularea lichidelor industriale în circuite închise.
-
Malaxare, omogenizare și mixare industrială: agitarea substanțelor chimice cu viscozitate crescută, omogenizarea produselor alimentare, cosmetice sau farmaceutice și mixarea soluțiilor în bazine de tratare a apelor reziduale.
-
Instalații de ventilație de mare debit și exhaustare: acționarea ventilatoarelor axiale și centrifuge de tubulatură, hote de evacuare a noxelor din hale și suflante industriale pentru uscare sau aerisire.
-
Cuplare la reductoare melcate și coaxiale (NMRV / serie mare): acționări de porți metalice grele, bariere industriale de acces, sisteme de ridicare, platforme mobile și mecanisme de indexare cu cuplu de pornire ridicat.
-
Echipamente de procesare, ambalare și tăiere: mașini automate de ambalat la scară industrială, linii de sigilat pungi de mari dimensiuni, prese mecanice, mașini de debitat carton/lemn și valțuri de ghidaj.
Motoarele standard de 5,5 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
