Specificatii motor trifazat 5.5kW 1500rpm ax 28mm IEC112
Date electrice |
|
|---|---|
| Putere nominală motor | 5,5 kW (5500W) |
| Turație nominală motor | 1435 rpm 50Hz 1725 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 36,62 Nm (Mn) |
| Curent nominal motor | 19,39 A (VΔ/50Hz) 11,15 A (VY/50Hz) |
| Curent pornire motor | 7 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 85,9% – 100% sarcină (50Hz) 87,1% – 75% sarcină (50Hz) 86,6% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,83 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 112 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 34,8 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M25x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 73 dB(A) LwA 83 dB(A) |
| Moment de inerție | 0,01423 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6306-2RS-C3 |
| Rulment parte neantrenare NDE | 6206-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

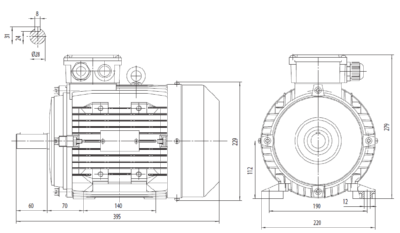

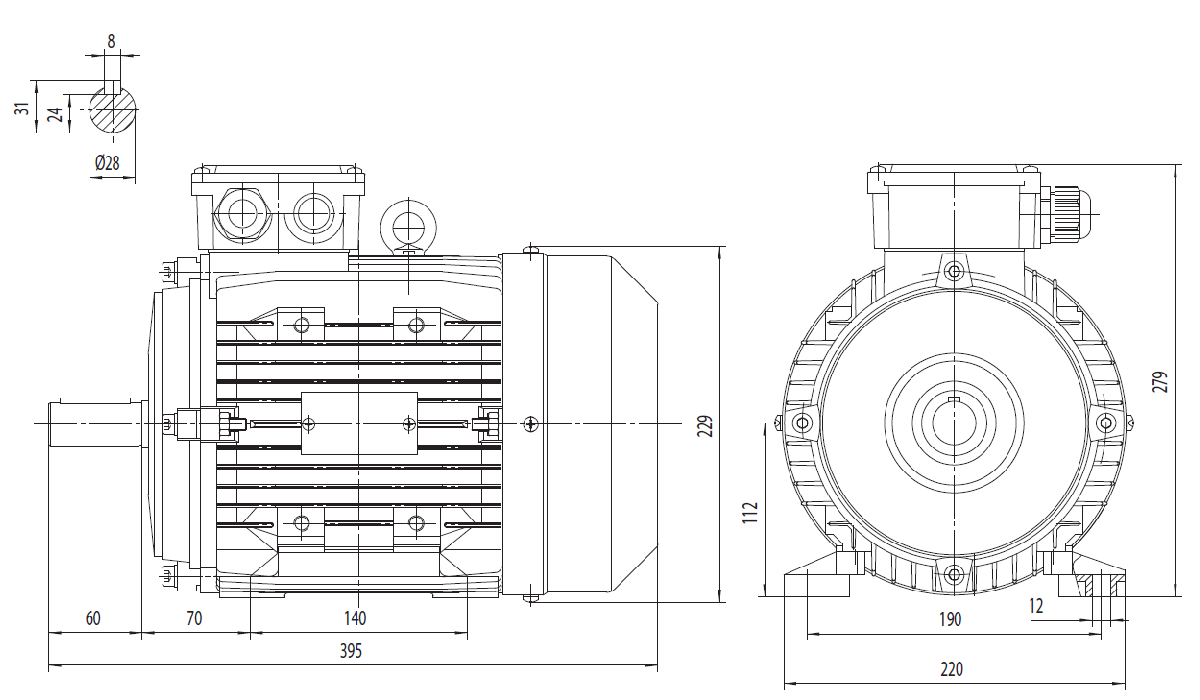

Dimensiuni motor cu talpă B3 IEC112 |
|
| Dimensiune ax (diametru x lungime) | Ø28 x 60 mm |
| Lungime totală (L) | 395 mm |
| Distanță găuri talpă (A x B) | A 190 mm, B 140 mm |
| Distanță umăr ax – gaură talpă (C) | 70 mm |
| Înălțime ax (H) | 112 mm |
| Înălțime totală cu cutie borne | 279 mm |
| Lățime talpă | 220 mm |
| Intrare cablu cutie borne | 2-M25x1,5 |

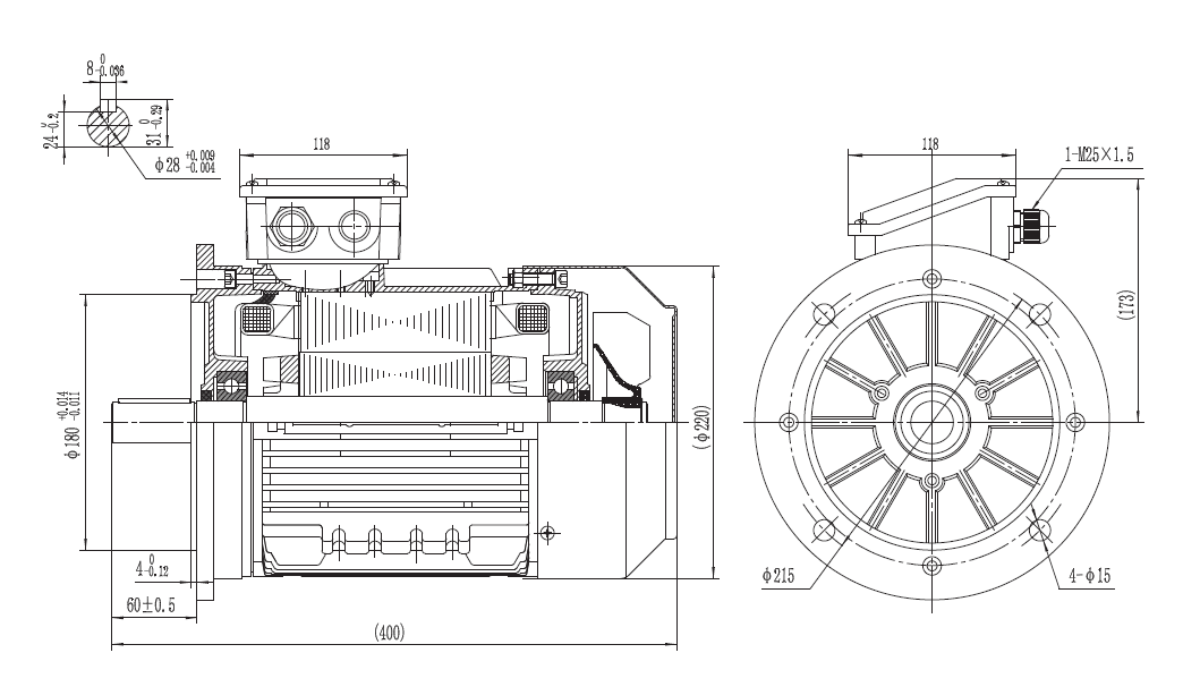

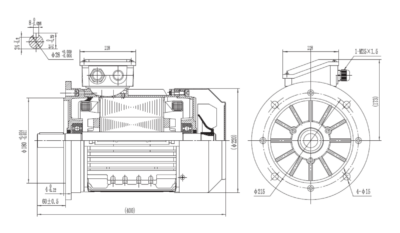

Dimensiuni motor cu flanșă mare B5 IEC112 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø28 mm +0.009 / -0.004 (pană 8 mm 0/-0.096 / 24 -0.3 / 31 -0.3 mm) x 60 ±0.5 mm lungime utilă |
| Lungime totală (L) | (400) mm |
| Distanță găuri flanșă | Ø250 mm exterior / centrare Ø180 mm +0.014 / -0.011 / Ø215 mm PCD / 4 x Ø15 (4-Ø15) / grosime flanșă 4 mm 0/-0.12 |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | (Ø220) mm corp / (173) mm înălțime cu cutie borne / cutie 118 mm |
| Intrare cablu cutie borne | 1-M25x1.5 |

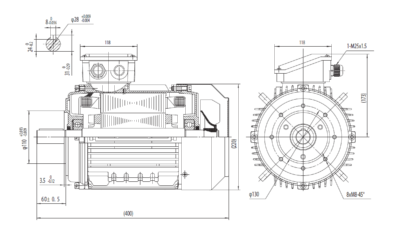

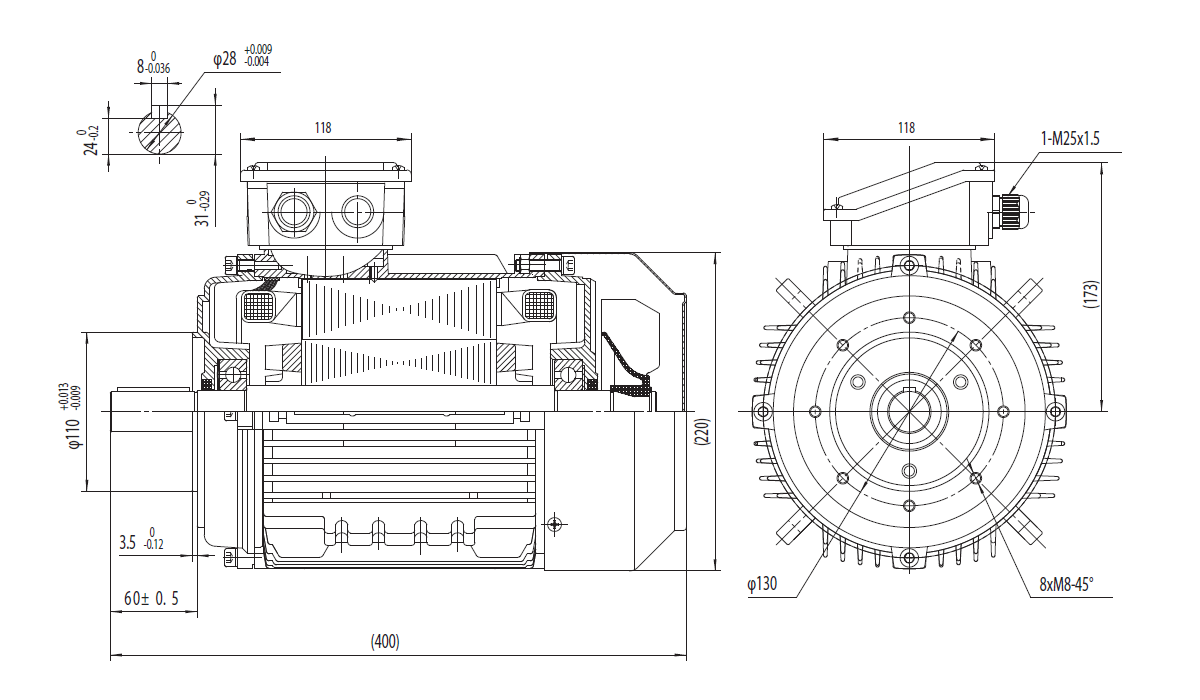

Dimensiuni motor cu flanșă mică B14 IEC112 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø28 mm x 60±0.5 mm lungime utilă (Ø28 +0.009/-0.004 / pană 8 0/-0.036 / 24 0/-0.42 / 31 0/-0.029 / 3.5 0/-0.12 mm umăr) |
| Lungime totală (L) | (400) mm |
| Distanță găuri flanșă | Ø110 mm +0.013/-0.009 / Ø130 mm / 8xM8-45° |
| Tip prindere | B14 – cu flanșă mica |
| Înălțime totală cu cutie borne | (220) mm corp / (173) mm înălțime până la capac / 118 mm lățime cutie borne |
| Intrare cablu cutie borne | 1-M25x1.5 |
Motorul electric trifazat 5.5 kW 1400 rpm IEC 112 este destinat aplicațiilor industriale care necesită o combinație optimă între putere ridicată, cuplu constant și fiabilitate în exploatare continuă. Gabaritul IEC 112 oferă o structură mecanică robustă și o capacitate superioară de răcire comparativ cu clasele inferioare, fiind recomandat pentru utilaje care funcționează în regim intensiv și sub sarcini constante. Axul de 28 mm permite transmiterea eficientă a cuplului către reductoare, transmisii și mecanisme industriale de capacitate mare, iar configurația cu 4 poli și turația nominală de 1400 rpm asigură un echilibru excelent între forță și eficiență energetică. Puterea de 5,5 kW oferă o rezervă importantă pentru porniri în sarcină și exploatare continuă în aplicații industriale solicitante. Bobinajul din cupru, carcasa din aluminiu și construcția conform standardului IEC 112 contribuie la o durată de viață extinsă și la performanțe constante pe termen lung.
Specificatii motor trifazat 5.5kW 1500rpm ax 38mm IEC132
Date electrice |
|
|---|---|
| Putere nominală motor | 5,5 kW (5500W) |
| Turație nominală motor | 1445 rpm 50Hz 1735 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 36,36 Nm (Mn) |
| Curent nominal motor | 18,82 A (VΔ/50Hz) 10,82 A (VY/50Hz) |
| Curent pornire motor | 7 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 86,4% – 100% sarcină (50Hz) 87,8% – 75% sarcină (50Hz) 87,7% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,85 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 132 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 40,4 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M25x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 63 dB(A) LwA 72 dB(A) |
| Moment de inerție | 0,03124 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6308-2RS-C3 |
| Rulment parte neantrenare NDE | 6208-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

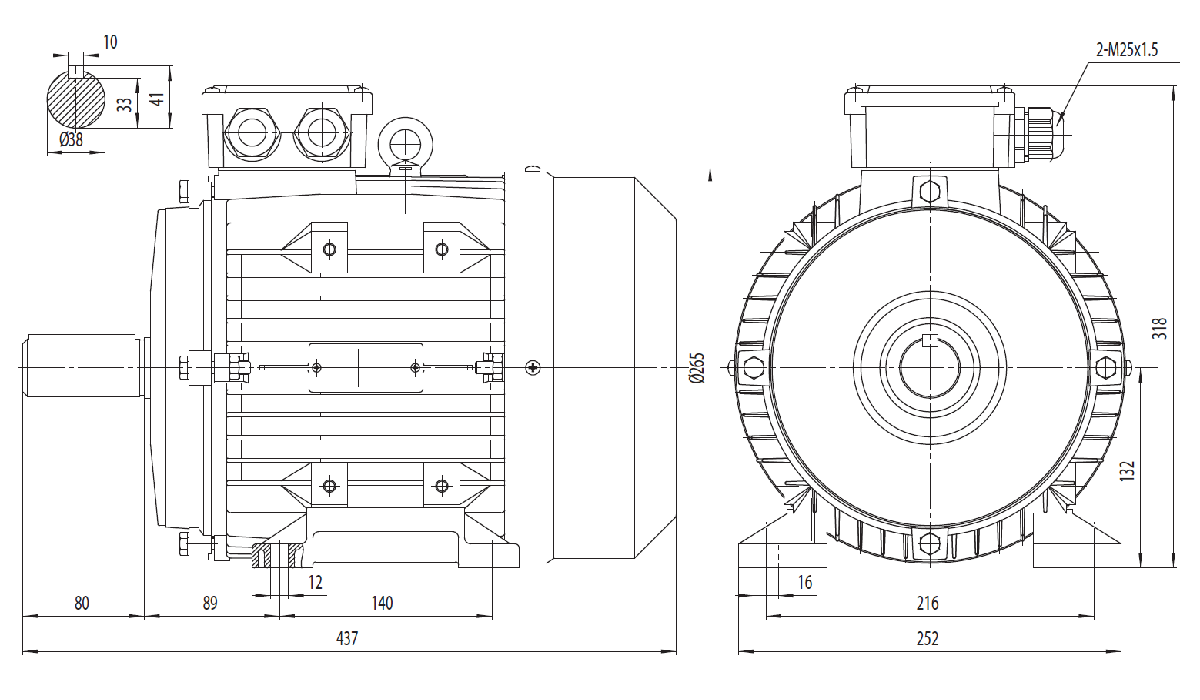

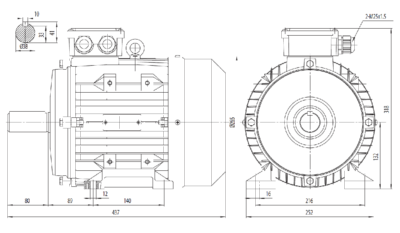

Dimensiuni motor cu talpă B3 IEC132 |
|
| Dimensiune ax (diametru x lungime) | Ø38 x 80 mm |
| Lungime totală (L) | 437 mm |
| Distanță găuri talpă (A x B) | A 216 mm, B 140 mm |
| Distanță umăr ax – gaură talpă (C) | 89 mm |
| Înălțime ax (H) | 132 mm |
| Înălțime totală cu cutie borne | 318 mm |
| Lățime talpă | 252 mm |
| Intrare cablu cutie borne | 2-M25x1,5 |

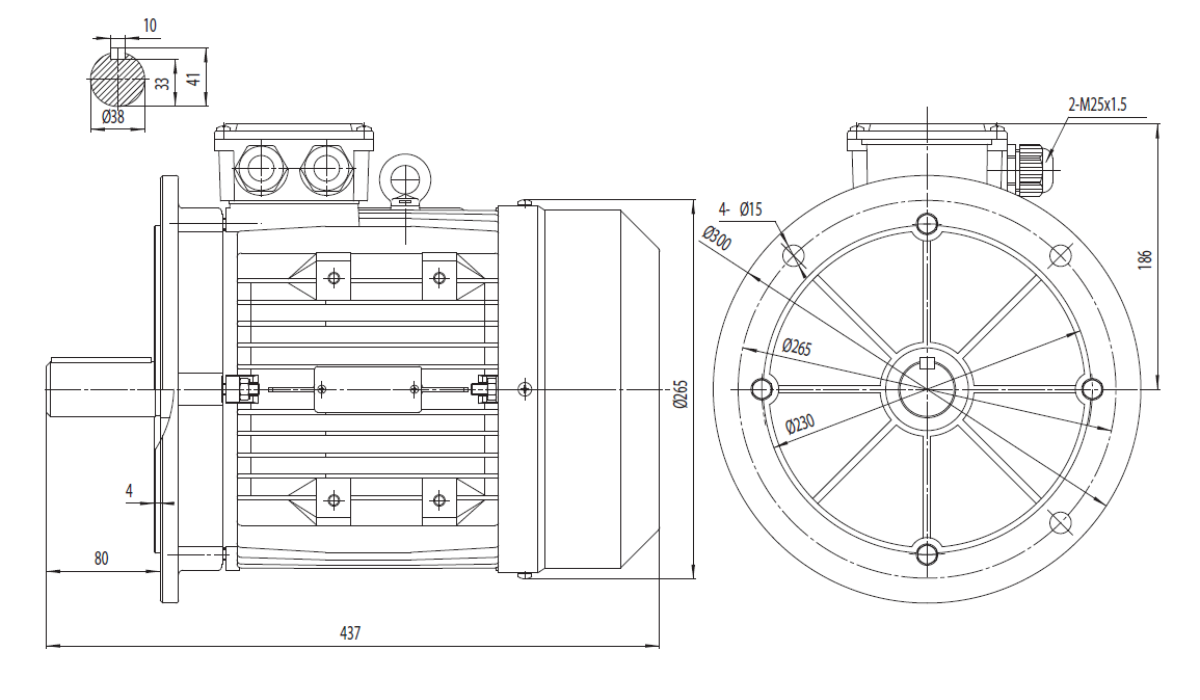

Dimensiuni motor cu flanșă mare B5 IEC132 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø38 mm (pană 10 mm / 33 x 41 mm) x 80 mm lungime utilă |
| Lungime totală (L) | 437 mm |
| Distanță găuri flanșă | Ø300 mm exterior / centrare Ø230 mm / Ø265 mm PCD / 4 x Ø15 (4-Ø15) / grosime flanșă 4 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø265 mm corp / 186 mm înălțime cu cutie borne |
| Intrare cablu cutie borne | 2-M25x1.5 |

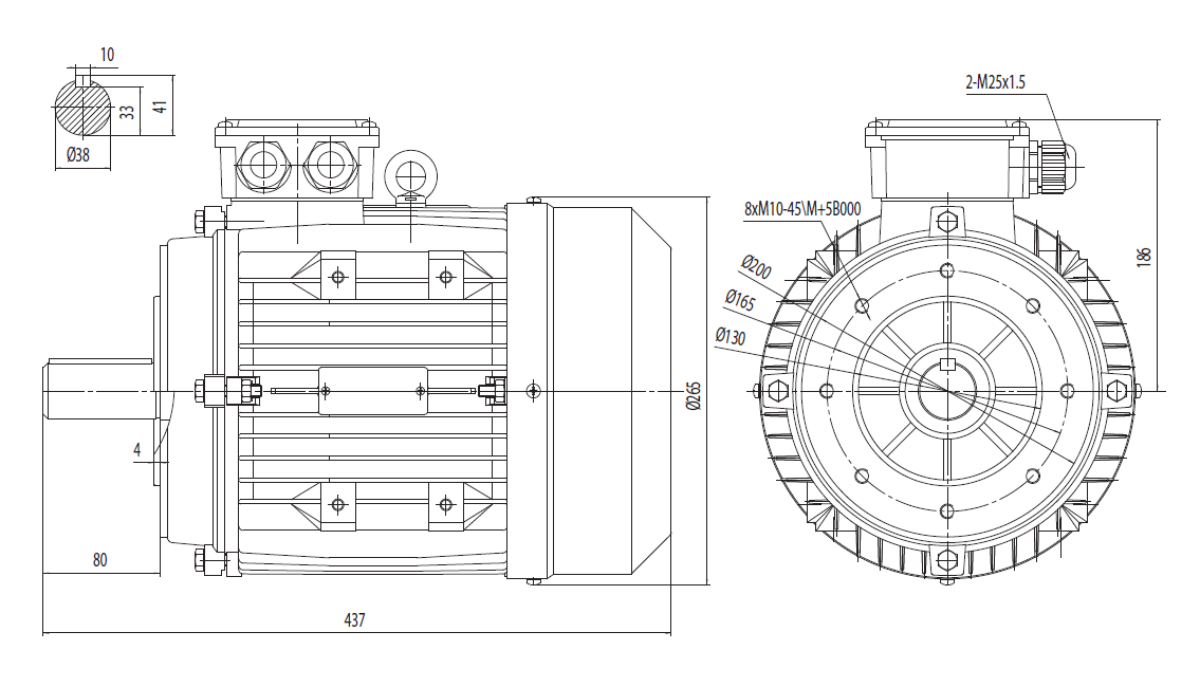

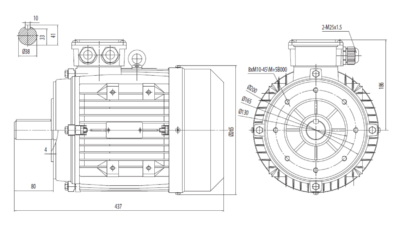

Dimensiuni motor cu flanșă mică B14 IEC132 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø38 mm x 80 mm lungime utilă (Ø38 / pană 10 mm / 33 mm / 41 mm / 4 mm umăr) |
| Lungime totală (L) | 437 mm |
| Distanță găuri flanșă | Ø200 mm / Ø165 mm / Ø130 mm / 8xM10-45/M+5B000 – conform desen |
| Tip prindere | B14 – cu flanșă mica |
| Înălțime totală cu cutie borne | Ø255 mm corp / 186 mm înălțime până la ax cutie borne |
| Intrare cablu cutie borne | 2-M25x1.5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale de mare putere | Compresoare cu piston și cu șurub utilizate în procese industriale continue, unde este necesară o rezervă mare de cuplu și funcționare fiabilă. |
| Pompe industriale grele | Stații de pompare, sisteme de recirculare, instalații de răcire și procese industriale care funcționează permanent sub sarcină. |
| Benzi transportoare pentru materiale grele | Transportul agregatelor, materialelor vrac și produselor industriale pe linii de producție cu încărcare ridicată. |
| Motoreductoare de mare cuplu | Reductoare coaxiale, planetare și pendulare compatibile IEC 132, utilizate în aplicații care necesită forță mare la arborele de ieșire. |
| Ventilatoare industriale | Ventilatoare centrifugale și axiale de capacitate mare, sisteme HVAC industriale și instalații de exhaustare. |
| Industria lemnului | Gateri, mașini de prelucrare, sisteme de exhaustare și transportoare pentru fluxuri industriale continue. |
| Utilaje agricole profesionale | Mori, șnecuri transportoare, ventilatoare agricole și echipamente utilizate în ferme și exploatații agricole intensive. |
| Stații de tratare și epurare | Instalații de filtrare și recirculare a apei care necesită exploatare permanentă și fiabilitate ridicată. |
| Automatizări industriale | Linii automate de producție, sisteme de manipulare și instalații care funcționează în regim continuu. |
| Utilaje OEM și construcții speciale | Integrare în echipamente industriale personalizate care necesită standard IEC 132 și arbore de 38 mm. |
Motorul electric trifazat 5.5 kW 1400 rpm IEC 132 este proiectat pentru aplicații industriale grele și regimuri de lucru severe, unde robustețea structurală și transmisia eficientă a puterii sunt critice. Față de modelele din clasa IEC 112, acest gabarit superior aduce o carcasă masivă, o disipare termică excelentă și o rezistență net superioară la solicitări mecanice prelungite. Unul dintre avantajele majore ale acestei configurații este axul robust de 38 mm, care permite cuplarea sigură la transmisii grele, reductoare mari și utilaje supuse la șocuri sau sarcini mari de lucru. Turația nominală de 1400 rpm (asigurată de configurația cu 4 poli) livrează un cuplu ridicat la arbore, menținând în același timp un randament energetic optim. Construit cu bobinaj integral din cupru, carcasă din aluminiu și protecție adaptată mediilor industriale grele, motorul IEC 132 garantează o exploatare sigură, o durată lungă de viață și performanțe constante în aplicații industriale intensive.
