Specificatii motor trifazat 7.5kW 1000rpm ax 38mm IEC132
Date electrice |
|
|---|---|
| Putere nominală motor | 7,5 kW (7500W) |
| Turație nominală motor | 970 rpm 50Hz 1165 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 73,87 Nm (Mn) |
| Curent nominal motor | 16,3 A (VΔ/50Hz) 9,45 A (VY/50Hz) |
| Curent pornire motor | 7,9 xIn |
| Cuplu pornire motor | 3,1 xMn |
| Cuplu maxim motor | 3,2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1 sau superior |
| Randament | 87,2% – 100% sarcină (50Hz) / 89,5% – 100% (60Hz) 87,8% – 75% sarcină (50Hz) / 90,2% – 75% (60Hz) 87% – 50% sarcină (50Hz) / 89,9% – 50% (60Hz) |
| Factor de putere cosφ | 0,76 – 100% sarcină (50Hz) 0,76 – 100% sarcină (60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 132 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 66 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 *Optional pana la S9 inclusiv |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M25x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 58 dB(A) LwA 67 dB(A) |
| Moment de inerție | 0,0657 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6308-ZZ-C3 |
| Rulment parte neantrenare NDE | 6208-ZZ-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

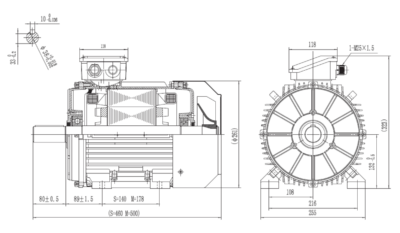

Dimensiuni motor cu talpă B3 IEC132 |
|
| Dimensiune ax (diametru x lungime) | Ø38 +0,018/+0,002 x 80±0,5 mm Pană 10 0/-0,036 x 33 0/-0,2 |
| Lungime totală (L) | 500 mm (S=460 M) |
| Distanță găuri talpă (A x B) | A 216 mm, B 140 mm (M) / 178 mm (S) |
| Distanță umăr ax – gaură talpă (C) | 89±1,5 mm |
| Înălțime ax (H) | 132±0,5 mm |
| Înălțime totală cu cutie borne | 323 mm (Ø261 corp) |
| Lățime talpă | 255 mm (108 mm / 216 mm interior, 1-M25x1,5) |
| Intrare cablu cutie borne | 1-M25x1,5 |

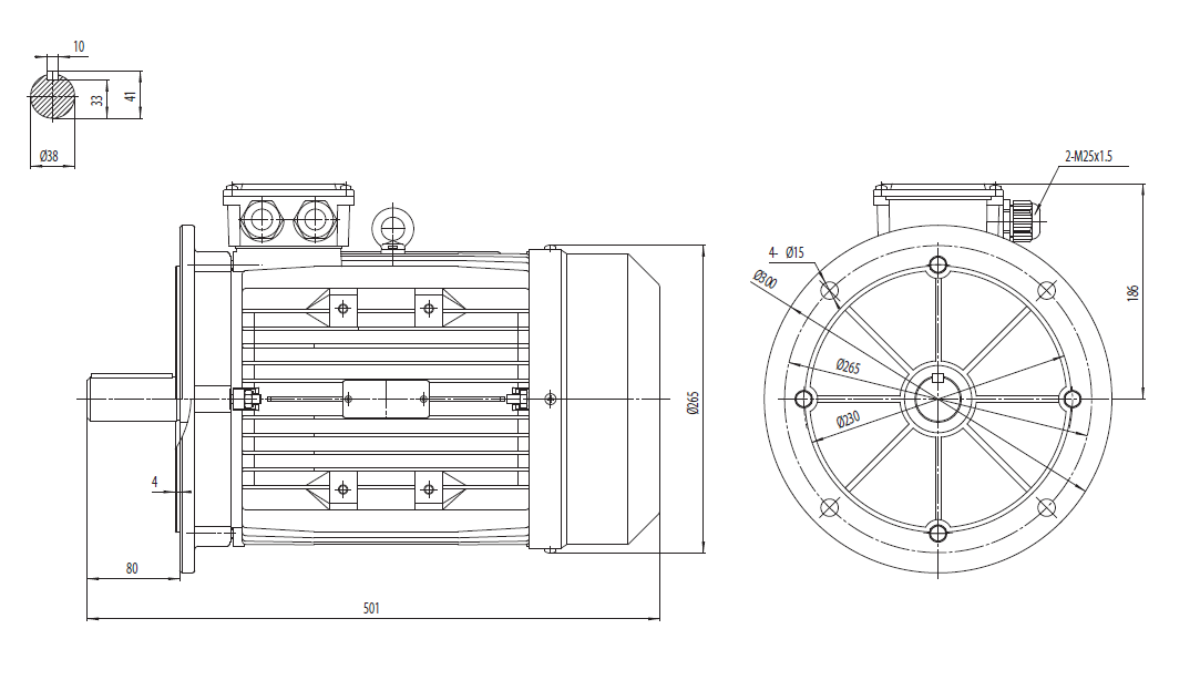

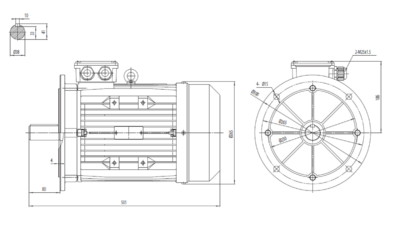

Dimensiuni motor cu flanșă mare B5 IEC132 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø38 mm x 80 mm lungime utilă (Ø38 / pană 10 mm / 33 mm / 41 mm / 4 mm umăr) |
| Lungime totală (L) | 501 mm |
| Distanță găuri flanșă | Ø300 mm / Ø265 mm / Ø230 mm / 4-Ø15 mm – conform desen |
| Tip prindere | B5 – cu flanșă mare |
| Înălțime totală cu cutie borne | Ø265 mm corp / 186 mm înălțime până la ax cutie borne |
| Intrare cablu cutie borne | 2-M25x1.5 |

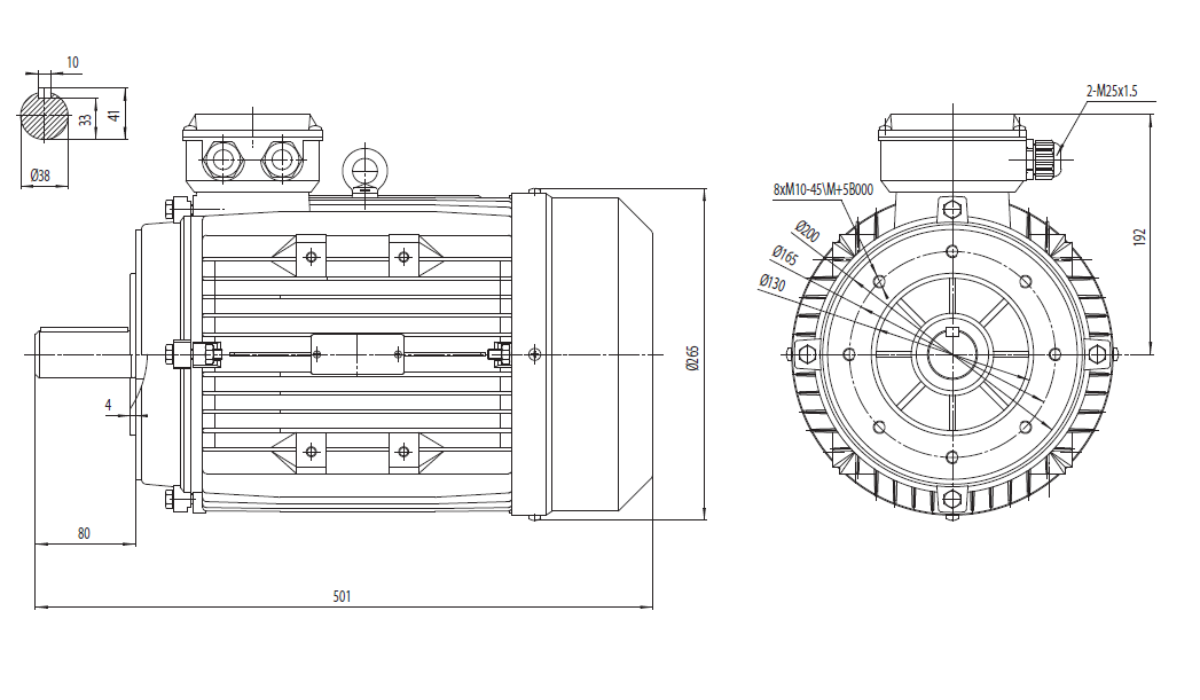

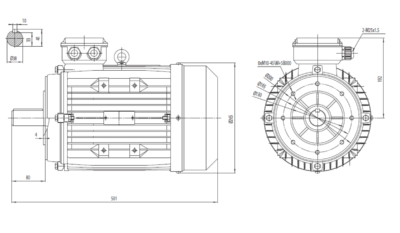

Dimensiuni motor cu flanșă mică B14 IEC132 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø38 mm x 80 mm lungime totală (4 mm umăr / pană 10 mm / 33 mm / 41 mm / Ø38) |
| Lungime totală (L) | 501 mm |
| Distanță găuri flanșă | Ø200 mm / Ø165 mm / Ø130 mm / 8xM10-45\M+5B000 – conform desen |
| Tip prindere | B14 – cu flanșă mică |
| Înălțime totală cu cutie borne | Ø265 mm corp / 192 mm înălțime până la capac cutie borne |
| Intrare cablu cutie borne | 2-M25x1.5 |
Specificatii motor trifazat 7.5kW 1000rpm ax 42mm IEC160
Date electrice |
|
|---|---|
| Putere nominală motor | 7,5 kW (7500W) |
| Turație nominală motor | 970 rpm 50Hz 1165 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 73,87 Nm (Mn) |
| Curent nominal motor | 16,8 A (VΔ/50Hz) 9,74 A (VY/50Hz) |
| Curent pornire motor | 7,1 xIn |
| Cuplu pornire motor | 2,8 xMn |
| Cuplu maxim motor | 2,9 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1 sau superior |
| Randament | 87,2% – 100% sarcină (50Hz) 87,8% – 75% sarcină (50Hz) 86,7% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,74 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 160 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 72,6 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 *Optional pana la S9 inclusiv |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M32x1,5 + 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 61 dB(A) LwA 70 dB(A) |
| Moment de inerție | 0,07969 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6309-2RS-C3 |
| Rulment parte neantrenare NDE | 6209-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

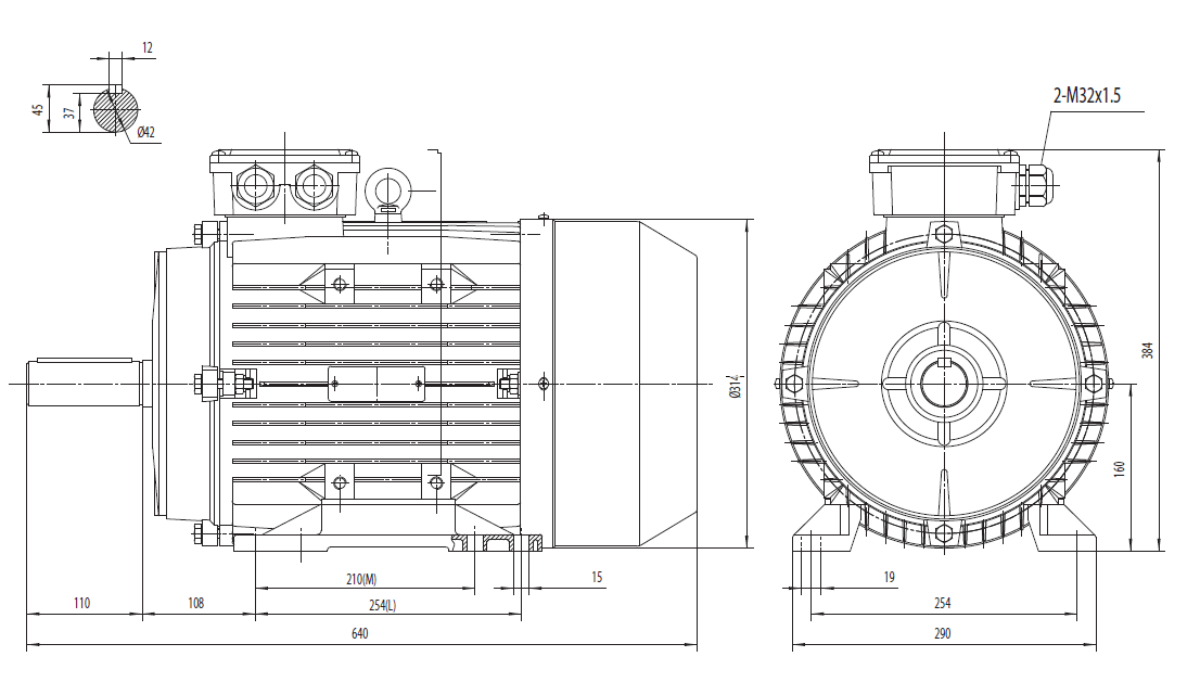

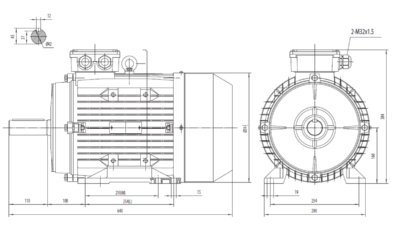

Dimensiuni motor cu talpă B3 IEC160 |
|
| Dimensiune ax (diametru x lungime) | Ø42 x 110 mm Pană 12 x 37 |
| Lungime totală (L) | 640 mm |
| Distanță găuri talpă (A x B) | A 254 mm, B 210 mm (M) / 254 mm (L) |
| Distanță umăr ax – gaură talpă (C) | 108 mm |
| Înălțime ax (H) | 160 mm |
| Înălțime totală cu cutie borne | 384 mm (Ø317 corp) |
| Lățime talpă | 290 mm (15 mm / 19 mm găuri talpă) |
| Intrare cablu cutie borne | 2-M32x1,5 |

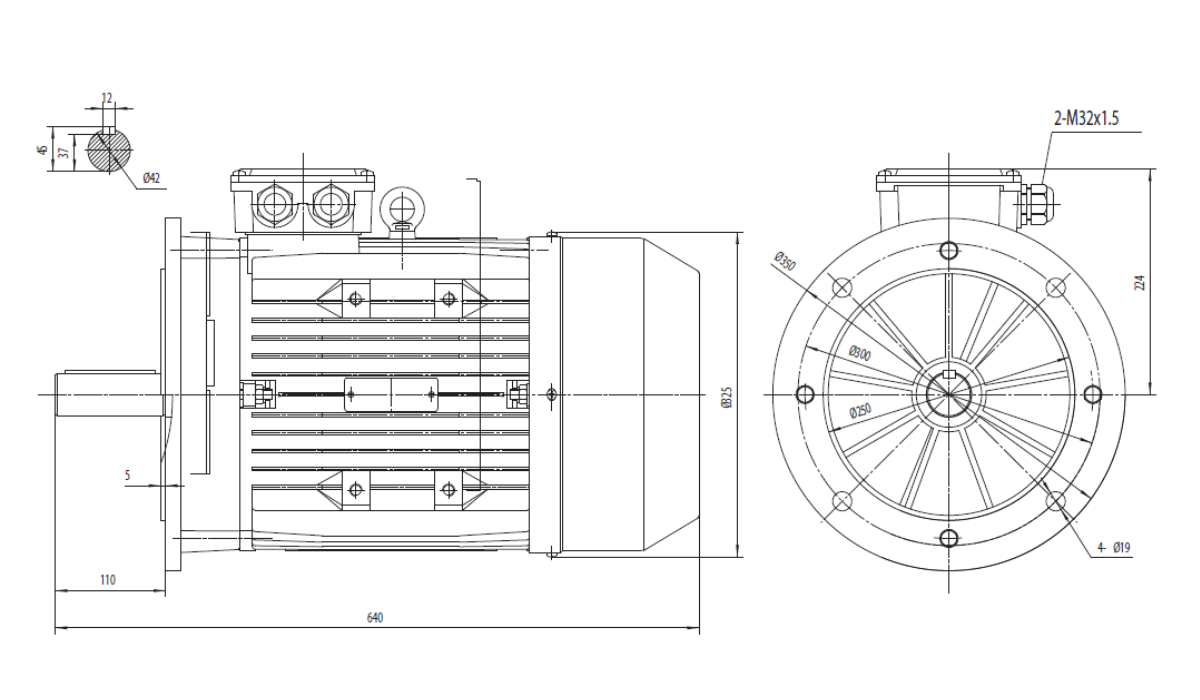

Dimensiuni motor cu flanșă mare B5 IEC160 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø42 mm x 110 mm lungime utilă (Ø42 / pană 12 mm / 37 mm / 45 mm / 5 mm umăr) |
| Lungime totală (L) | 640 mm |
| Distanță găuri flanșă | Ø350 mm / Ø300 mm / Ø250 mm / 4-Ø19 mm – conform desen |
| Tip prindere | B5 – cu flanșă mare |
| Înălțime totală cu cutie borne | Ø375 mm corp / 214 mm înălțime până la ax cutie borne |
| Intrare cablu cutie borne | 2-M32x1.5 |
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B14 (flanșă mică, cu găuri filetate), B35 (tălpi + flanșă mare) și B34 (tălpi + flanșă mică) — ultimele două modulare.
Aplicații generale specifice puterii motorului (7,5 kW 1000 rpm):
-
Cuplare la reductoare de forță extremă (NMRV 130 / 150 și reductori cilindrici/conici): Destinat acționărilor grele cu șocuri mecanice, trolii industriale de mare tonaj, macarale de șantier, elevatoare verticale pentru agregate și mecanisme cu porniri directe sub sarcină maximă.
-
Linii de conveiaj greu, balastiere și cariere: Conveioare magistrale cu benzi late din cauciuc armat, transportoare cu raclete metalice pentru minereuri, alimentare cu șnec de debit masiv și stații automate de sortare a pietrișului.
-
Statie centrale de pompare și hidraulică grea: Pompe industriale de mare presiune pentru ape uzate și nămoluri dense, grupuri electro-hidraulice pentru prese de balotat metale, instalații de pompare în circuit deschis și stații de irigații de mare debit.
-
Malaxare masivă și prelucrare în industrie grea: Malaxoare industriale de mare volum pentru betoane, mortare uscate, paste ceramice, reactoare chimice de mare capacitate și mixere verticale pentru adezivi și reziduuri industriale.
-
Ventilație de mare debit și exhaustare industrială: Suflante de mare presiune pentru furnale și uscătoare de cereale, centrale masive de tratare a aerului (UTA), exhaustoare de pilitură și praf în fabrici de ciment sau prelucrare lemn.
-
Utilaje de concasare, măcinare și reciclare grea: Tocătoare (shreddere) industriale cu doi arbori pentru deșeuri metalice sau anvelope, moare cu ciocane de mare capacitate, prese de brichetat și ghilotine industriale de debitat tablă grosieră.
Motoarele standard de 7,5 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
