Motor trifazat 75kW 1500rpm ax 65mm IEC250 | ax 75mm IEC280
Alege variantă de Motor trifazat 75kw 1400rpm și Accesorii:
| Imagine | Preț (fără TVA) | Stoc | Comandă sau ofertă | |||||
|---|---|---|---|---|---|---|---|---|
| MET4 75 280B3 IE2 aLL | Motor electric trifazat 75kw 1400rpm 280 B3 IE2 aLLMET4 75 280B3 IE2 aLL B3 · Gabarit IEC 280 · 75 mm | B3 | 280 | 75 | Preț la cerere | |||
| MET4 75 280B5 IE2 aLL | Motor electric trifazat 75kw 1400rpm 280 B5 IE2 aLLMET4 75 280B5 IE2 aLL B5 · Gabarit IEC 280 · 75 mm | B5 | 280 | 75 | Preț la cerere | |||
| MET4 75 280B3 | Motor electric trifazat 75kw 1400rpm 280 B3MET4 75 280B3 B3 · Gabarit IEC 280 · 75 mm | B3 | 280 | 75 | Preț la cerere | |||
| MET4 75 280B5 | Motor electric trifazat 75kw 1400rpm 280 B5MET4 75 280B5 B5 · Gabarit IEC 280 · 75 mm | B5 | 280 | 75 | Preț la cerere | |||
| MET4 75 250B3 IE2 aLL | Motor electric trifazat 75kw 1400rpm 250 B3 IE2 aLLMET4 75 250B3 IE2 aLL B3 · Gabarit IEC 250 · 65 mm | B3 | 250 | 65 | Preț la cerere | |||
| MET4 75 250B5 IE2 aLL | Motor electric trifazat 75kw 1400rpm 250 B5 IE2 aLLMET4 75 250B5 IE2 aLL B5 · Gabarit IEC 250 · 65 mm | B5 | 250 | 65 | Preț la cerere | |||
| MET4 75 250B3 | Motor electric trifazat 75kw 1400rpm 250 B3MET4 75 250B3 B3 · Gabarit IEC 250 · 65 mm | B3 | 250 | 65 | Preț la cerere | |||
| MET4 75 250B5 | Motor electric trifazat 75kw 1400rpm 250 B5MET4 75 250B5 B5 · Gabarit IEC 250 · 65 mm | B5 | 250 | 65 | Preț la cerere | |||
| FM280B5 aLL | Flansa motor electric 280 B5 aLLFM280B5 aLL B5 · Gabarit IEC 280 | B5 | 280 | Preț la cerere | ||||
| FM250B5 aLL | Flansa motor electric 250 B5 aLLFM250B5 aLL B5 · Gabarit IEC 250 | B5 | 250 | Preț la cerere |
Specificatii motor trifazat 75kW 1500rpm ax 65mm IEC250
Date electrice | |
|---|---|
Putere nominală motor | 75 kW (75000W) |
Turație nominală motor | 1480 rpm 50Hz |
Turație sincronă motor | 1500 rpm (4 poli) |
Frecvență nominală motor | 50 Hz |
Tensiune nominală motor (±10%) | 400 VΔ/50Hz |
Cuplu nominal motor | 484,16 Nm (Mn) |
Curent nominal motor | 131 A (VΔ/50Hz) |
Curent pornire motor | 10 xIn |
Cuplu pornire motor | 2,5 xMn |
Cuplu maxim motor | 2,8 xMn |
Pornire | D.O.L. |
Clasă eficiență | IE2-IE4+ in functie de producator |
Randament | 95% - 100% sarcină (50Hz) |
Factor de putere cosφ | 0,87 - 100% sarcină |
Date generale | |
Mărime carcasă / Montaj | IEC/PAM 250 |
Greutate / Material carcasă | 480 kg / Fontă |
Grad protecție / Metodă răcire | IP55 / IC411 |
Tropicalizare | Da |
Clasă vibrații / Serviciu | A / S1-S3+ |
Direcție rotație | Bidirecțional |
Intrare cablu | 2-M50x1,5+1-M16x1,5 |
Standarde | IEC/DIN/ISO/EN |
Executat după standard | IEC 60034-1 |
Picioare detașabile | Da |
Vopsire | 5002 - C2 standard |
Protecții termice | PTC 120°C |
Clasă izolație / Creștere temperatură | F |
Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare | |
Temperatură ambientală | -20°C până la +40°C |
Altitudine față de nivelul mării | 1000 m |
Date mecanice | |
Nivel zgomot | LpA 70 dB(A) |
Moment de inerție | 1,99603 Kgm² |
Tip rulmenți | NSK |
Rulment parte antrenare DE | 6314-C3 |
Rulment parte neantrenare NDE | 6314-C3 |
Durată medie viață rulmenți | 40000 h |
Interval relubrifiere L1 DE / NDE | 10500 h / 10500 h |
Inel compensare | NDE SIDE - standard |
Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC250 | |
Dimensiune ax (diametru x lungime) | Ø65 x 140 mm |
Lungime totală (L) | 918 mm |
Distanță găuri talpă (A x B) | A 406 mm, B 349 mm |
Distanță umăr ax - gaură talpă (C) | 168 mm |
Înălțime ax (H) | 250 mm |
Înălțime totală cu cutie borne | 611 mm |
Lățime talpă | 484 mm |
Intrare cablu cutie borne | 2-M50x1,5 |

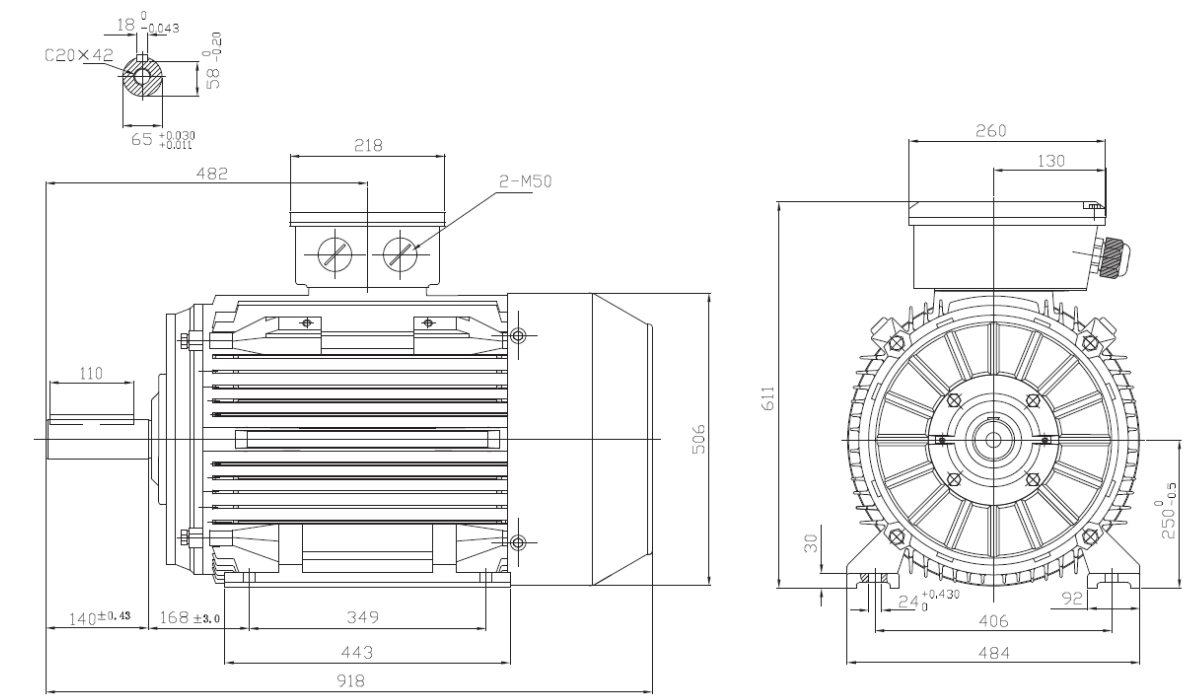

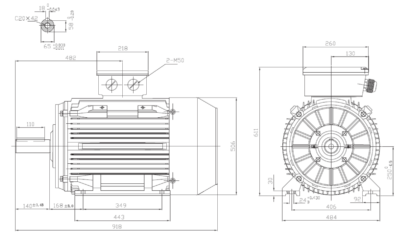

Dimensiuni motor trifazat 75kW 1400rpm 4 poli ax 65mm IEC 250 cu talpă B3
Dimensiuni motor cu flanșă mare B5 IEC250 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø65 mm +0.030 / +0.011 (pană 18 0/-0.043 / 58 0/-0.20 / C20x42) x 140 ±0.43 mm lungime utilă / 110 mm lungime pană |
Lungime totală (L) | 918 mm |
Distanță găuri flanșă | Ø550 mm exterior / centrare Ø450 mm / Ø500 mm PCD / 8 x Ø19 (8-19) / grosime flanșă 5 mm |
Tip prindere | B5 - cu flanșă mare, fără talpă |
Înălțime totală cu cutie borne | 506 mm înălțime corp / cutie borne 218 mm lățime / 260 mm înălțime / 130 mm decalaj / 482 mm de la flanșă |
Intrare cablu cutie borne | 2-M50 |

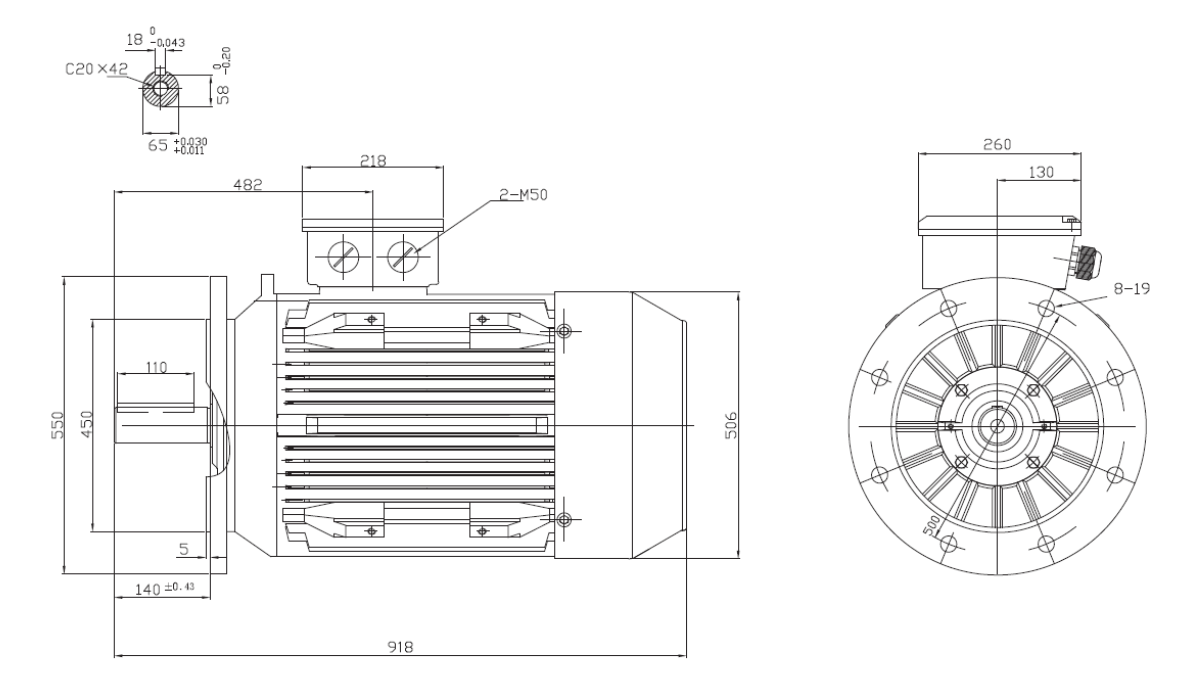

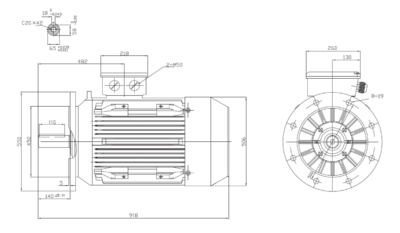

Dimensiuni motor trifazat 75kW 1500rpm 4 poli ax 65mm IEC250 cu flanșă mare B5
Motorul electric trifazat 75 kW 1400 rpm IEC 250 este proiectat pentru aplicații industriale foarte grele care necesită putere ridicată, cuplu important și funcționare continuă în cele mai solicitante condiții de exploatare. Gabaritul IEC 250 reprezintă o clasă constructivă superioară față de seria IEC 225, oferind o structură mecanică mai robustă, o capacitate de răcire semnificativ mai mare și o rezervă termică optimizată pentru exploatare permanentă. Arborele de 65 mm permite transmiterea eficientă a unui cuplu foarte ridicat către motoreductoare, transmisii mecanice, compresoare, pompe și instalații industriale de mare capacitate. Configurația cu 4 poli și turația nominală de 1400 rpm asigură un raport optim între forță și eficiență energetică. Puterea de 75 kW poziționează acest model în categoria motoarelor industriale grele destinate proceselor tehnologice complexe și aplicațiilor unde fiabilitatea și continuitatea funcționării sunt esențiale. Motoarele trifazate de 75 kW construite în gabaritul IEC 250 utilizează în mod uzual arbore de 65 mm și sunt proiectate pentru regim de lucru continuu S1, construcție robustă din fontă și aplicații industriale intensive.
Specificatii motor trifazat 75kW 1500rpm ax 75mm IEC280
Date electrice | |
|---|---|
Putere nominală motor | 75 kW (75000W) |
Turație nominală motor | 1480 rpm 50Hz |
Turație sincronă motor | 1500 rpm (4 poli) |
Frecvență nominală motor | 50 Hz |
Tensiune nominală motor (±10%) | 400 VΔ/50Hz |
Cuplu nominal motor | 484,16 Nm (Mn) |
Curent nominal motor | 131,21 A (VΔ/50Hz) |
Curent pornire motor | 8 xIn |
Cuplu pornire motor | 2,2 xMn |
Cuplu maxim motor | 2,6 xMn |
Pornire | D.O.L. |
Clasă eficiență | IE2-IE4+ in functie de producator |
Randament | 92,7% - 100% sarcină (50Hz) |
Factor de putere cosφ | 0,89 - 100% sarcină |
Date generale | |
Mărime carcasă / Montaj | IEC/PAM 280 |
Greutate / Material carcasă | 540 kg / Fontă |
Grad protecție / Metodă răcire | IP55 / IC411 |
Tropicalizare | Da |
Clasă vibrații / Serviciu | A / S1-S3+ |
Direcție rotație | Bidirecțional |
Intrare cablu | 2-M50x1,5+1-M16x1,5 |
Standarde | IEC/DIN/ISO/EN |
Executat după standard | IEC 60034-1 |
Picioare detașabile | Da |
Vopsire | 5002 - C2 standard |
Protecții termice | PTC 120°C |
Clasă izolație / Creștere temperatură | F |
Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare | |
Temperatură ambientală | -20°C până la +40°C |
Altitudine față de nivelul mării | 1000 m |
Date mecanice | |
Nivel zgomot | LpA 73 dB(A) |
Moment de inerție | 1,41285 Kgm² |
Tip rulmenți | C&U |
Rulment parte antrenare DE | 6316-C3 |
Rulment parte neantrenare NDE | 6316-C3 |
Durată medie viață rulmenți | 40000 h |
Interval relubrifiere L1 DE / NDE | 10500 h / 10500 h |
Inel compensare | NDE SIDE - standard |
Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC280 | |
Dimensiune ax (diametru x lungime) | Ø75 x 140 mm |
Lungime totală (L) | 984 mm |
Distanță găuri talpă (A x B) | A 457 mm, B 368 mm |
Distanță umăr ax - gaură talpă (C) | 190 mm |
Înălțime ax (H) | 280 mm |
Înălțime totală cu cutie borne | 675 mm |
Lățime talpă | 557 mm |
Intrare cablu cutie borne | 2-M50x1,5 |

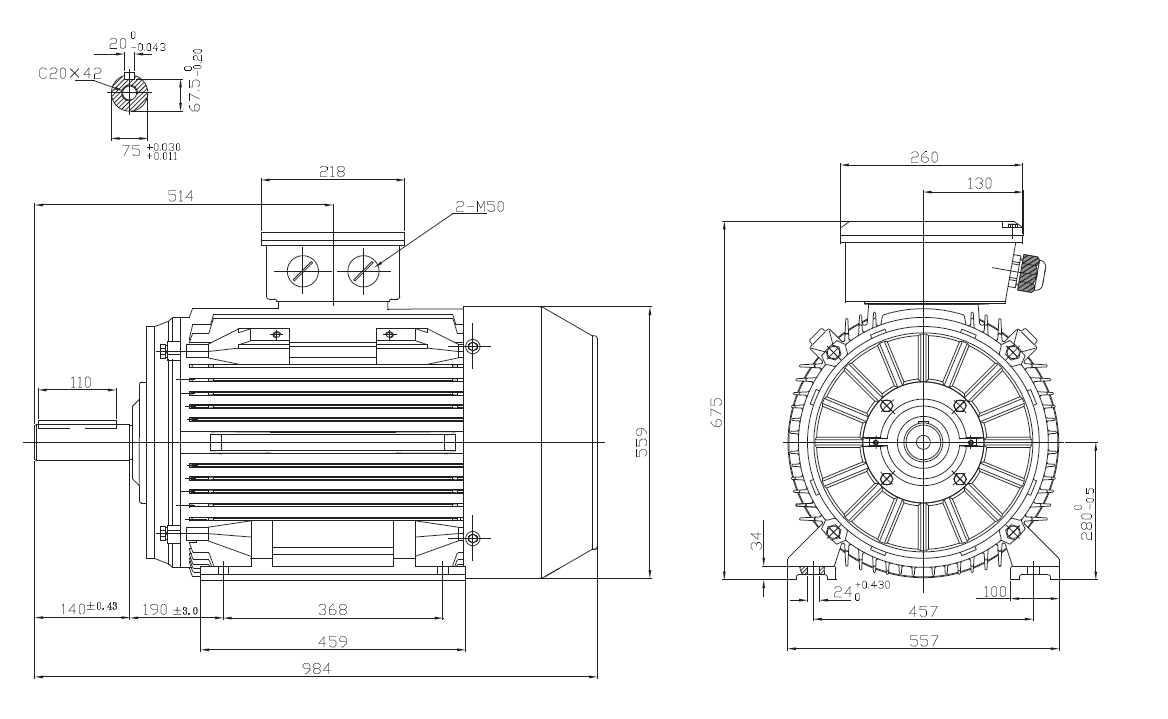

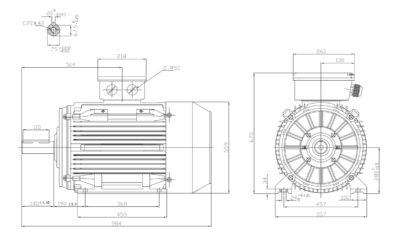

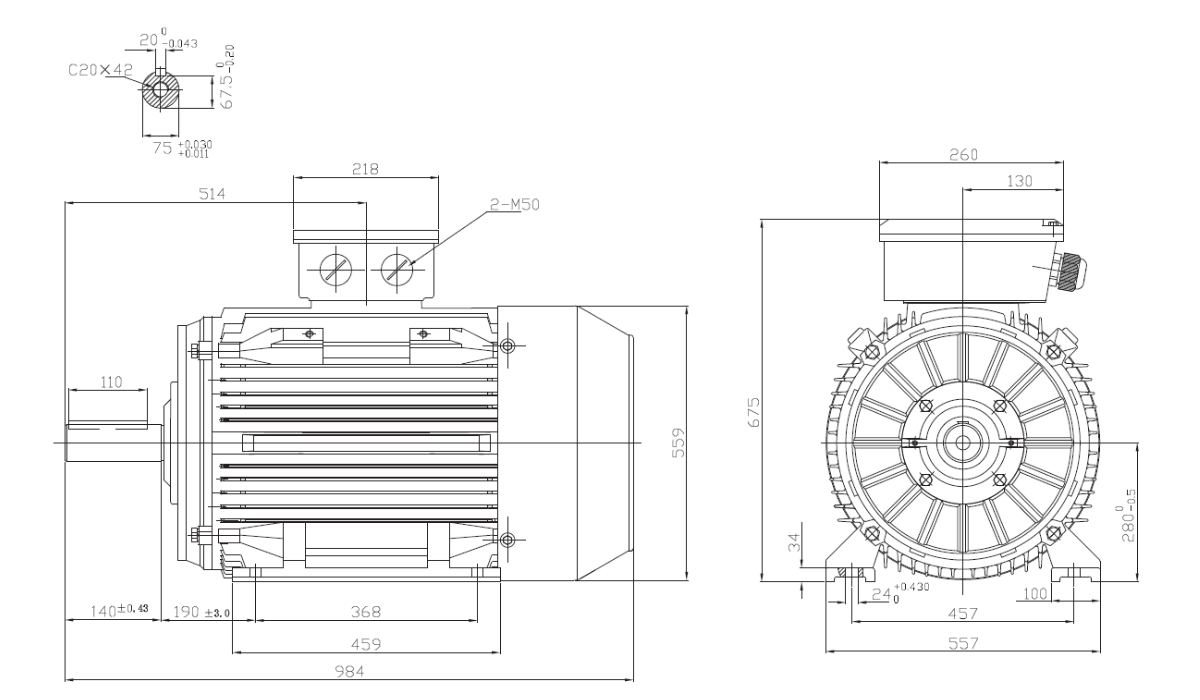

Dimensiuni motor trifazat 75kW 1400rpm 4 poli ax 75mm IEC 280 cu talpă B3
Dimensiuni motor cu flanșă mare B5 IEC280 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø75 mm +0.030 / +0.011 (pană 20 0/-0.043 / 67.5 0/-0.20 / C20x42) x 140 ±0.43 mm lungime utilă / 110 mm lungime pană |
Lungime totală (L) | 984 mm |
Distanță găuri flanșă | Ø550 mm exterior / centrare Ø450 mm / Ø500 mm PCD / 8 x Ø19 (8-19) / grosime flanșă 5 mm |
Tip prindere | B5 - cu flanșă mare, fără talpă |
Înălțime totală cu cutie borne | 559 mm înălțime corp / cutie borne 218 mm lățime / 260 mm înălțime / 130 mm decalaj / 514 mm de la flanșă |
Intrare cablu cutie borne | 2-M50 |

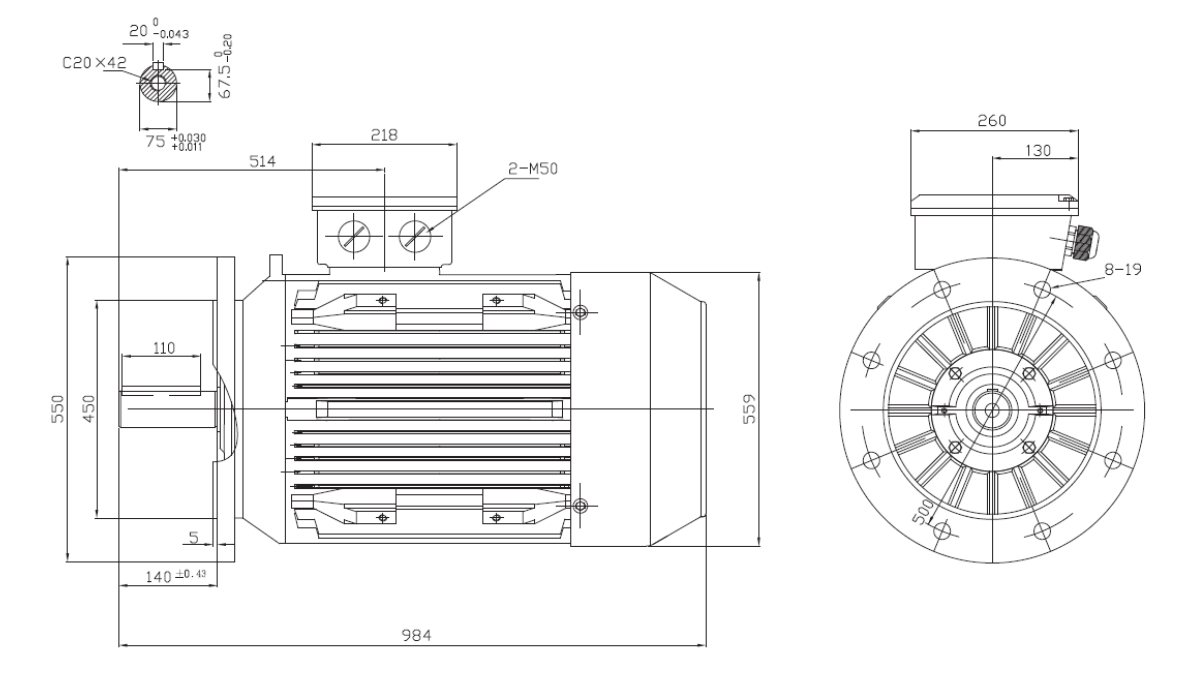

Dimensiuni motor trifazat 75kW 1500rpm 4 poli ax 75mm IEC280 cu flanșă mare B5
Aplicații și Domenii de Utilizare
Aplicație | Utilizare recomandată |
|---|---|
Compresoare industriale foarte mari | Compresoare cu șurub și instalații pneumatice industriale utilizate în fabrici, rafinării și procese tehnologice cu funcționare permanentă. |
Pompe industriale de capacitate foarte mare | Stații de pompare, instalații de răcire, alimentare cu apă și procese tehnologice cu debite ridicate și exploatare continuă. |
Benzi transportoare grele | Transportul agregatelor, materiilor prime și materialelor vrac în industrii cu flux continuu de producție. |
Motoreductoare industriale de mare putere | Reductoare planetare, coaxiale și pendulare compatibile IEC 280, utilizate în aplicații cu cerințe extreme de cuplu. |
Ventilatoare industriale de mare debit | Ventilatoare centrifugale și axiale utilizate în instalații HVAC industriale, exhaustare și transport pneumatic. |
Mori industriale | Mori pentru cereale, făină, furaje, ciment și alte procese de măcinare care necesită putere ridicată și funcționare continuă. |
Industria minieră și agregate | Concasoare, separatoare, elevatoare și instalații industriale cu solicitări mecanice foarte ridicate. |
Industria cimentului | Transportoare, mori, ventilatoare și echipamente utilizate în producția și manipularea materialelor de construcții. |
Stații de tratare și epurare | Pompe, agitatoare și echipamente industriale care funcționează permanent în procese critice. |
Utilaje OEM și construcții speciale | Integrare în echipamente industriale personalizate care necesită standard IEC 280 și arbore de 75 mm. |
Motorul electric trifazat 75 kW 1400 rpm IEC 280 reprezintă o soluție tehnologică de acționare de înaltă performanță, proiectată pentru integrarea în ansambluri industriale cu regim de funcționare continuu (S1) sub sarcini mecanice extreme. În comparație cu soluțiile constructive pe cadrul IEC 250, gabaritul superior IEC 280 integrează o carcasă masivă din fontă cu o masă termică extinsă și o suprafață mare de disipare a căldurii, oferind o rezervă termică excelentă în exploatarea permanentă. Arborele solid de 75 mm este special dimensionat pentru a prelua și transmite un cuplu de torsiune impresionant, eliminând riscul de torsiune sau uzură prematură sub șocuri mecanice de vârf. Configurația cu 4 poli garantează menținerea turației nominale de 1400 rot/min, oferind raportul ideal între forța brută de acționare și randamentul energetic al întregii instalații. Echipat cu sistem de răcire optimizat (IC411), grad de protecție IP55 împotriva prafurilor și umezelii, precum și bobinaj din cupru de înaltă puritate, acest model de 75 kW pe șasiu IEC 280 asigură fiabilitate maximă, costuri reduse de mentenanță și o durată de viață prelungită în procese tehnologice critice.
Alte Turații Disponibile (75kW)
- Motoare electrice trifazate 3000 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
Navigare Ierarhică și Produse Compatibile
- Motoare electrice trifazate 1400rpm
- Reductoare de turație
- Convertizoare de frecvență
- Transmisii mecanice
Avantajul All Industrial
- Construcție Industrială IEC 280: gabaritul superior și arborele de 75 mm oferă stabilitate mecanică excepțională și compatibilitate cu transmisii industriale de foarte mare capacitate.
- Rezervă Termică Maximă: cadrul IEC 280 dispune de o suprafață extinsă pentru răcire, regim de funcționare S1 și construcție optimizată pentru exploatare permanentă.
- Putere pentru Aplicații Critice: cei 75 kW disponibili permit antrenarea utilajelor industriale grele care funcționează 24/7 și necesită performanțe constante pe termen lung.
