Specificatii motor trifazat 75kW 3000rpm Ax 65mm IEC280
Date electrice |
|
|---|---|
| Putere nominală motor | 75 kW (75000W) |
| Turație nominală motor | 2960 rpm 50Hz 3555 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 242,08 Nm (Mn) |
| Curent nominal motor | 128,23 A (VΔ/50Hz) 74,34 A (VY/50Hz) |
| Curent pornire motor | 9 xIn |
| Cuplu pornire motor | 2,5 xMn |
| Cuplu maxim motor | 2,6 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 93,8% – 100% sarcină (50Hz) / 93,5% – 100% (60Hz) 93,7% – 75% sarcină (50Hz) / 93,1% – 75% (60Hz) 92,4% – 50% sarcină (50Hz) / 92,7% – 50% (60Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină (50Hz) 0,9 – 100% sarcină (60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 280 B3 (Talpa) B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 571,2 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M50x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/DE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 78 dB(A) LwA 88 dB(A) |
| Moment de inerție | 0,79186 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6316-C3 |
| Rulment parte neantrenare NDE | 6316-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 3500 h / 3500 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

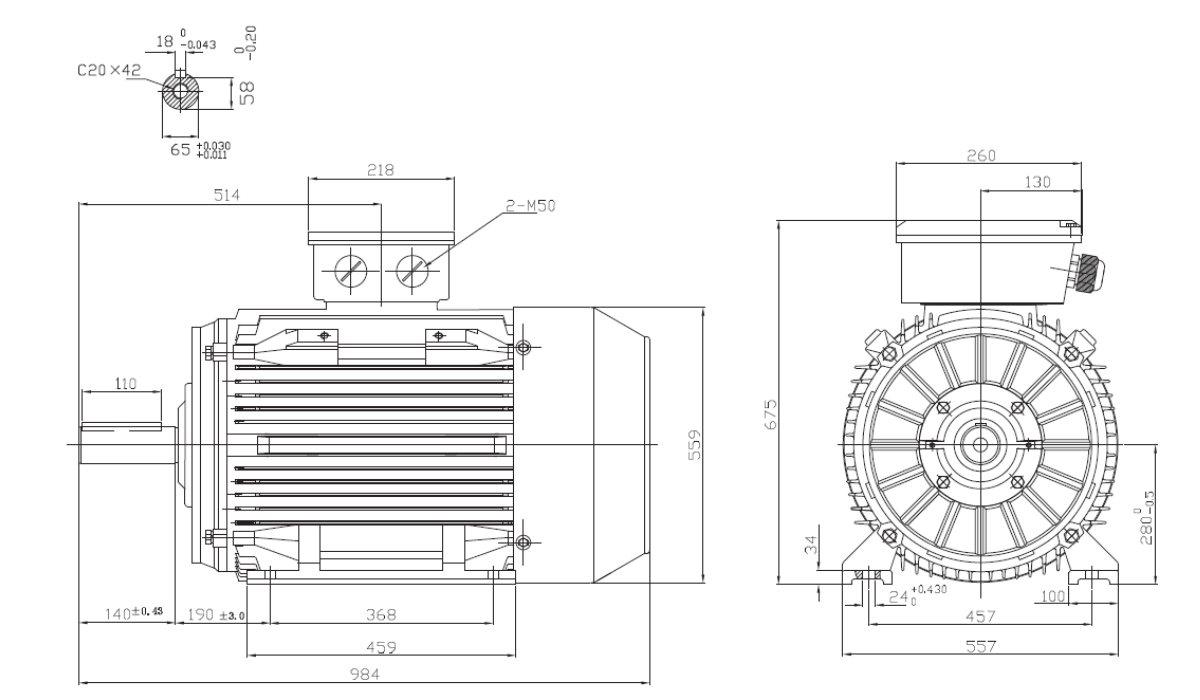

Dimensiuni motor cu talpă B3 |
|
| Dimensiune ax (diametru x lungime) | Ø65 +0,030/+0,011 x 140±0,43 mm Pană 18 0/-0,043 x 58 -0,20 / C20x42 |
| Lungime totală (L) | 984 mm |
| Distanță găuri talpă (A x B) | A 457 mm, B 368 mm (459 mm total talpă) |
| Distanță umăr ax – gaură talpă (C) | 190±3,0 mm |
| Înălțime ax (H) | 280 -0,5/0 mm |
| Înălțime totală cu cutie borne | 675 mm (559 mm corp) |
| Lățime talpă | 557 mm (24 +0,430/0 găuri) |
| Intrare cablu cutie borne | 2-M50 |

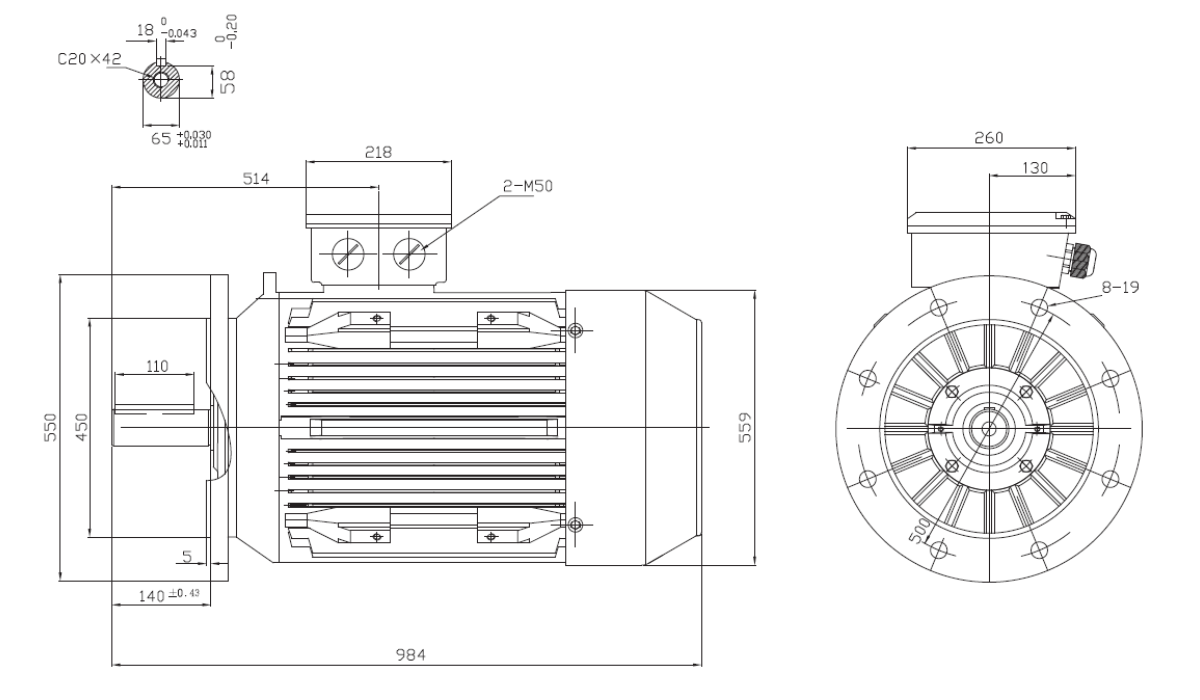

Dimensiuni motor cu flanșă mare B5 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø65 +0.030/+0.011 x 140 ±0.43 mm (pană 18 0/-0.043 mm / 58 -0.20 mm / C20x42) |
| Lungime totală (L) | 984 mm |
| Distanță găuri flanșă | Ø550 mm exterior / centrare Ø450 mm / 8 x Ø19 pe Ø500 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø559 mm corp / cutie 260 mm / 130 mm axă / 514 mm poziție / 218 mm lungime cutie |
| Intrare cablu cutie borne | 2-M50 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare centrifugale de mare capacitate | Compresoare industriale utilizate în rafinării, instalații petrochimice, fabrici și procese tehnologice cu cerințe ridicate de aer comprimat. |
| Pompe industriale pentru procese critice | Pompe de mare debit utilizate în centrale energetice, sisteme de răcire, stații de pompare și instalații industriale complexe. |
| Ventilatoare de proces pentru industrie grea | Ventilatoare centrifugale utilizate în metalurgie, fabrici de ciment, centrale electrice și instalații de exhaustare industrială. |
| Transport pneumatic de mare capacitate | Transportul materialelor pulverulente și granulare în fluxuri industriale continue, inclusiv ciment, cenușă și materii prime. |
| Industria cimentului și mineralelor | Acționarea ventilatoarelor, separatoarelor și instalațiilor auxiliare utilizate în procesele de măcinare și producție. |
| Industria energetică | Echipamente auxiliare pentru centrale electrice, instalații de cogenerare și infrastructură energetică de mare putere. |
| Stații de tratare și circulație a apei | Pompe industriale destinate transportului unor volume foarte mari de apă în aplicații municipale și industriale. |
| Instalații industriale pentru industria chimică | Pompe și ventilatoare utilizate în procese continue care necesită fiabilitate ridicată și funcționare permanentă. |
| Exploatări miniere și cariere | Ventilatoare industriale, transportoare și sisteme auxiliare utilizate în extracția și procesarea materiilor prime. |
| Motoreductoare pentru procese industriale grele | Cuplarea cu reductoare industriale utilizate la transportoare, concasoare și instalații de proces cu sarcini ridicate. |
Motorul electric trifazat 75 kW 3000 rpm IEC 280 reprezintă un salt important atât din punct de vedere al puterii disponibile, cât și al dimensiunii constructive. Trecerea la gabaritul IEC 280 și arborele de 65 mm îl poziționează în categoria motoarelor destinate aplicațiilor industriale grele, unde fiabilitatea, rezistența mecanică și capacitatea de lucru continuă sunt esențiale. Puterea de 75 kW permite antrenarea unor echipamente de mare capacitate, precum compresoare centrifugale, pompe industriale de proces, ventilatoare pentru industrie grea și sisteme complexe de transport pneumatic. Turația de 3000 rpm asigură performanțe ridicate în aplicațiile unde debitul și productivitatea sunt direct influențate de viteza de rotație. Datorită construcției sale robuste și a capacității de a funcționa permanent în condiții solicitante, acest motor este utilizat frecvent în industria energetică, industria cimentului, exploatări miniere și instalații industriale strategice.
