Specificatii motor trifazat 9.2kW 1500rpm ax 38mm IEC132
Date electrice |
|
|---|---|
| Putere nominală motor | 9,2 kW (9200W) |
| Turație nominală motor | 1450 rpm 50Hz 1740 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 60,62 Nm (Mn) |
| Curent nominal motor | 30 A (VΔ/50Hz) 17,25 A (VY/50Hz) |
| Curent pornire motor | 7,5 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 88,6% – 100% sarcină (50Hz) 89,5% – 75% sarcină (50Hz) 89,1% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,87 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 132 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 58,5 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M25x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 63 dB(A) LwA 72 dB(A) |
| Moment de inerție | 0,03934 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6308-2RS-C3 |
| Rulment parte neantrenare NDE | 6208-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

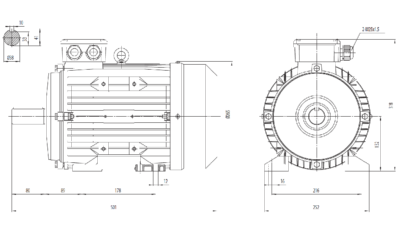

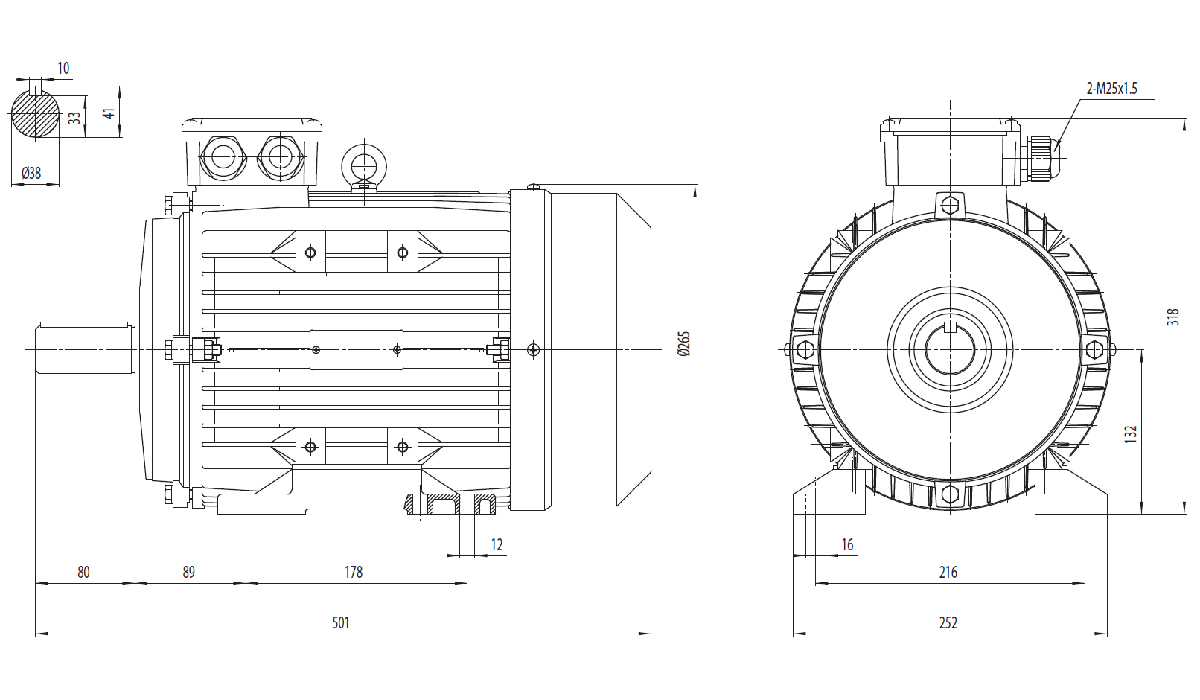

Dimensiuni motor cu talpă B3 IEC132 |
|
| Dimensiune ax (diametru x lungime) | Ø38 x 80 mm |
| Lungime totală (L) | 501 mm |
| Distanță găuri talpă (A x B) | A 216 mm, B 178 mm |
| Distanță umăr ax – gaură talpă (C) | 89 mm |
| Înălțime ax (H) | 132 mm |
| Înălțime totală cu cutie borne | 318 mm |
| Lățime talpă | 252 mm |
| Intrare cablu cutie borne | 2-M25x1,5 |

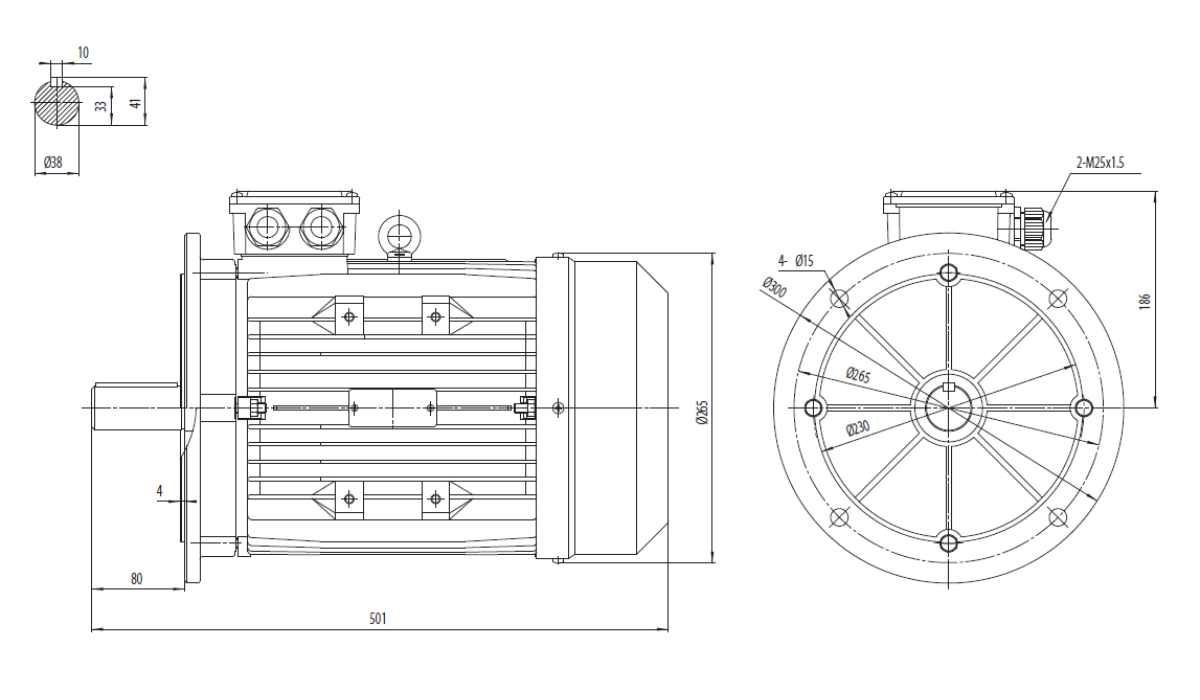

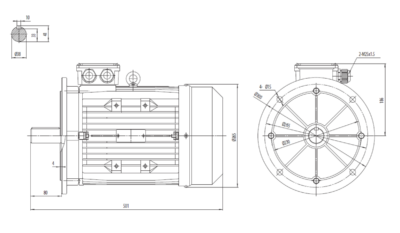

Dimensiuni motor cu flanșă mare B5 IEC132 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø38 mm (pană 10 mm / 33 x 41 mm) x 80 mm lungime utilă |
| Lungime totală (L) | 501 mm |
| Distanță găuri flanșă | Ø300 mm exterior / centrare Ø230 mm / Ø265 mm PCD / 4 x Ø15 (4-Ø15) / grosime flanșă 4 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø265 mm corp / 186 mm înălțime cu cutie borne |
| Intrare cablu cutie borne | 2-M25x1.5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale de mare capacitate | Compresoare cu șurub și cu piston utilizate în procese industriale continue, unde sunt necesare putere ridicată și funcționare fiabilă. |
| Pompe industriale | Stații de pompare, instalații de recirculare, sisteme de răcire și procese tehnologice care funcționează permanent sub sarcină. |
| Benzi transportoare grele | Transportul materialelor vrac, agregatelor și produselor industriale pe linii de producție cu încărcare ridicată. |
| Motoreductoare industriale | Reductoare planetare, coaxiale și pendulare compatibile IEC 132, utilizate în aplicații care necesită cuplu mare și exploatare continuă. |
| Ventilatoare industriale | Ventilatoare centrifugale și axiale de mare debit, sisteme HVAC industriale și instalații de exhaustare. |
| Mori industriale | Mori pentru cereale, făină, furaje și alte aplicații de măcinare care necesită putere constantă și rezistență mecanică ridicată. |
| Industria lemnului | Gateri, mașini de prelucrare, sisteme de exhaustare și transportoare utilizate în fluxuri industriale continue. |
| Utilaje agricole profesionale | Șnecuri transportoare, ventilatoare agricole, instalații de furajare și echipamente pentru exploatații agricole intensive. |
| Stații de tratare și epurare | Instalații de filtrare, tratare și recirculare a apei care necesită funcționare permanentă și costuri reduse de întreținere. |
| Utilaje OEM și construcții speciale | Integrare în echipamente industriale personalizate care necesită standard IEC 132 și arbore de 38 mm. |
Motorul electric trifazat 9.2 kW 1400 rpm IEC 132 reprezintă o soluție de putere superioară, fiind proiectat pentru aplicații industriale solicitante unde este nevoie de un randament ridicat, cuplu masiv și funcționare neîntreruptă în regim continuu. Construit pe un gabarit robust IEC 132 și echipat cu un ax solid de 38 mm, acest model asigură transferul eficient al unor sarcini mecanice mari, fiind recomandat pentru compresoare de capacitate extinsă, pompe industriale de mare debit, mori, instalații de pompare grele și benzi transportoare industriale. Turația de 1400 rpm (obținută prin configurația cu 4 poli) oferă un echilibru perfect între forța de tracțiune și consumul optim de energie. Cu o putere de 9,2 kW, motorul este ideal pentru echipamente grele și linii tehnologice intensive. Echipat cu bobinaj din cupru, carcasă rezistentă și protecție IP55, acest model garantează siguranță în exploatare, o disipare termică excelentă și o durată de viață extinsă în medii industriale grele.
Alte Turații Disponibile (9.2kW)
- Motoare electrice trifazate 3000 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
Navigare Ierarhică și Produse Compatibile
- Motoare electrice trifazate 1400rpm
- Reductoare de turație
- Convertizoare de frecvență
- Transmisii mecanice
Avantajul All Industrial
- Putere Industrială Ridicată: cei 9,2 kW disponibili permit antrenarea echipamentelor care funcționează permanent și necesită rezerve importante de cuplu.
- Construcție Robustă IEC 132: axul de 38 mm și gabaritul industrial oferă stabilitate mecanică superioară și compatibilitate excelentă cu transmisii și motoreductoare de mare capacitate.
- Fiabilitate pentru Regim Continuu: bobinaj din cupru, protecție IP55 și componente dimensionate pentru exploatare intensivă în medii industriale solicitante.
