Specificatii motor trifazat 9.2kW 3000rpm Ax 38mm IEC132
Date electrice |
|
|---|---|
| Putere nominală motor | 9,2 kW (9200W) |
| Turație nominală motor | 2900 rpm 50Hz 3480 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 30,31 Nm (Mn) |
| Curent nominal motor | 12,82 A (VΔ/50Hz) 7,43 A (VY/50Hz) *pe placă 128.23 / 74.34 |
| Curent pornire motor | 9 xIn |
| Cuplu pornire motor | 2,5 xMn |
| Cuplu maxim motor | 2,6 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 93,8% – 100% sarcină (50Hz) 93,7% – 75% sarcină (50Hz) 92,4% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,88 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 132 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 51,6 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M25x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 69 dB(A) LwA 78 dB(A) |
| Moment de inerție | 0,0163 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6308-2RS-C3 |
| Rulment parte neantrenare NDE | 6208-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viata / viata |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

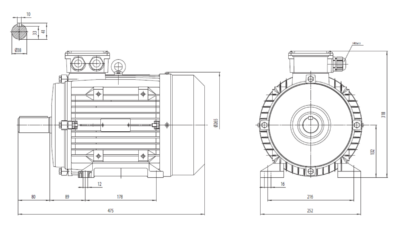

Dimensiuni motor cu talpă B3 |
|
| Dimensiune ax (diametru x lungime) | Ø38 x 80 mm |
| Lungime totală (L) | 475 mm |
| Distanță găuri talpă (A x B) | A 216 mm, B 178 mm |
| Distanță umăr ax – gaură talpă (C) | 89 mm |
| Înălțime ax (H) | 132 mm |
| Înălțime totală cu cutie borne | 318 mm |
| Lățime talpă | 252 mm |
| Intrare cablu cutie borne | 2-M25x1,5 |

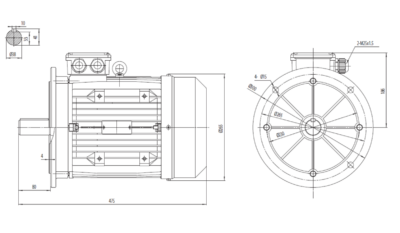

Dimensiuni motor cu flanșă mare B5 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø38 x 80 mm (pană 10 mm) |
| Lungime totală (L) | 475 mm |
| Distanță găuri flanșă | Ø300 mm exterior / centrare Ø230 mm / 4 x Ø15 pe Ø265 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø265 mm corp / 186 mm înălțime / cutie 124 mm |
| Intrare cablu cutie borne | 2-M25x1,5 |

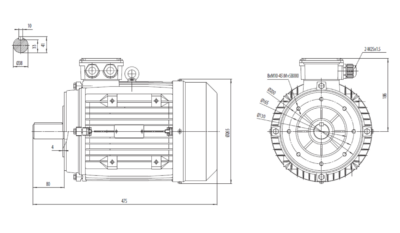

Dimensiuni motor cu flanșă mică B14 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø38 mm (pană 10 mm / 33 x 41 mm) x 80 mm lungime utilă / 4 mm guler |
| Lungime totală (L) | 475 mm |
| Distanță găuri flanșă | Ø200 mm exterior / centrare Ø130 mm / Ø165 mm PCD / 8 x M10 la 45° pe Ø165 mm (8xM10-45/M+5B000) |
| Tip prindere | B14 – cu flanșă mică, fără talpă |
| Înălțime totală cu cutie borne | Ø265 mm corp / 186 mm înălțime până la capac cutie borne |
| Intrare cablu cutie borne | 2 x M25x1.5 + inel de ridicare |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Pompe industriale pentru debite ridicate | Pompe centrifuge utilizate în procese industriale, sisteme de răcire, instalații de recirculare și alimentare cu apă. |
| Ventilatoare de proces și exhaustare | Ventilatoare centrifugale pentru evacuarea aerului, fumului și gazelor tehnologice din instalații industriale. |
| Compresoare industriale cu funcționare continuă | Acționarea compresoarelor utilizate în fabrici și unități de producție unde este necesară furnizarea constantă de aer comprimat. |
| Instalații de transport pneumatic | Sisteme pentru transportul cerealelor, granulelor, pulberilor și altor materiale vrac prin conducte tehnologice. |
| Echipamente pentru industria reciclării | Transportoare, separatoare și instalații auxiliare utilizate în procesele de colectare și valorificare a materialelor reciclabile. |
| Utilaje pentru industria alimentară | Linii de producție, procesare și ambalare care necesită acționări rapide și fiabile. |
| Instalații pentru tratarea apei | Pompe și echipamente auxiliare utilizate în stații de epurare, filtrare și recirculare a apei. |
| Utilaje pentru industria materialelor de construcții | Echipamente de transport și manipulare pentru ciment, nisip, agregate și alte materiale utilizate în producție. |
| Sisteme HVAC industriale | Ventilatoare și instalații de climatizare pentru hale, depozite și spații tehnice de mari dimensiuni. |
| Motoreductoare pentru procese industriale | Acționarea reductoarelor utilizate în transportoare, elevatoare și mecanisme care necesită cuplu ridicat. |
Motorul electric trifazat 9,2 kW 3000 rpm IEC 132 este proiectat pentru aplicații industriale unde performanța ridicată și exploatarea continuă reprezintă cerințe esențiale. Puterea de 9,2 kW oferă o rezervă suplimentară față de varianta de 7,5 kW, permițând antrenarea unor echipamente cu sarcini mai mari și cerințe superioare de productivitate. Gabaritul IEC 132 și arborele de 38 mm asigură o capacitate excelentă de transmitere a puterii către pompe industriale, compresoare, ventilatoare de proces și instalații de transport materiale. Turația de 3000 rpm îl recomandă în mod special pentru aplicații unde debitul, viteza de procesare și eficiența operațională depind direct de viteza de rotație a motorului. Datorită construcției robuste și compatibilității cu transmisii mecanice și motoreductoare industriale, acest model este frecvent utilizat în fabrici, instalații tehnologice și infrastructură industrială modernă.
