Motor trifazat 90kW 1000 rpm ax 80mm IEC 315
Alege variantă de Motor trifazat 90kw 1000rpm și Accesorii:
Toate produsele: Ø ax motor 80 mm · Gabarit IEC 315 · Turație 1.000 rpm · Putere 90 kW
| Imagine | Preț (fără TVA) | Stoc | Comandă sau ofertă | |||
|---|---|---|---|---|---|---|
| MET6 90 315B3 IE2 aLL | Motor electric trifazat 90kw 1000rpm 315 B3 IE2 aLLMET6 90 315B3 IE2 aLL B3 | B3 | Preț la cerere | |||
| MET6 90 315B5 IE2 aLL | Motor electric trifazat 90kw 1000rpm 315 B5 IE2 aLLMET6 90 315B5 IE2 aLL B5 | B5 | Preț la cerere | |||
| MET6 90 315B3 | Motor electric trifazat 90kw 1000rpm 315 B3MET6 90 315B3 B3 | B3 | Preț la cerere | |||
| MET6 90 315B5 | Motor electric trifazat 90kw 1000rpm 315 B5MET6 90 315B5 B5 | B5 | Preț la cerere |
Specificatii motor trifazat 90kW 1000rpm ax 80mm IEC315
Date electrice | |
|---|---|
Putere nominală motor | 90 kW (90000W) |
Turație nominală motor | 980 rpm 50Hz |
Turație sincronă motor | 1000 rpm (6 poli) |
Frecvență nominală motor | 50 Hz |
Tensiune nominală motor (±10%) | 400 VΔ/50Hz |
Cuplu nominal motor | 877,41 Nm (Mn) |
Curent nominal motor | 162,58 A (VΔ/50Hz) |
Curent pornire motor | 7 xIn |
Cuplu pornire motor | 2 xMn |
Cuplu maxim motor | 2,3 xMn |
Pornire | D.O.L. |
Clasă eficiență | IE1 sau superior |
Randament | 94% - 100% sarcină |
Factor de putere cosφ | 0,85 - 100% sarcină |
Date generale | |
Mărime carcasă / Montaj | IEC/PAM 315 |
Greutate / Material carcasă | 912,4 kg / Fontă |
Grad protecție / Metodă răcire | IP55 / IC411 |
Tropicalizare | Da |
Clasă vibrații / Serviciu | A / S1 |
Direcție rotație | Bidirecțional |
Intrare cablu | 2-M63x1,5 + 1-M16x1,5 |
Standarde | IEC/DIN/ISO/VDE/EN |
Executat după standard | IEC 60034-1 |
Picioare detașabile | Nu |
Vopsire | 5002 - C2 standard |
Protecții termice | PTC 120°C |
Clasă izolație / Creștere temperatură | F |
Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare | |
Temperatură ambientală | -20°C până la +40°C |
Altitudine față de nivelul mării | 1000 m |
Date mecanice | |
Nivel zgomot | LpA 73 dB(A) |
Moment de inerție | 3,90933 Kgm² |
Tip rulmenți | NSK |
Rulment parte antrenare DE | NU319 |
Rulment parte neantrenare NDE | 6319-C3 |
Durată medie viață rulmenți | 40000 h |
Interval relubrifiere L1 DE / NDE | 5900 h / 11800 h |
Inel compensare | NDE SIDE - standard |
Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC315 | |
Dimensiune ax (diametru x lungime) | Ø80 -0,009/-0,020 x 170±0,90 mm (util 140 mm) |
Lungime totală (L) | 1385 mm |
Distanță găuri talpă (A x B) | A 508 mm, B 457 mm (672 mm talpă) |
Distanță umăr ax - gaură talpă (C) | 216±4,0 mm |
Înălțime ax (H) | 315 -0/-0,5 mm |
Înălțime totală cu cutie borne | 845 mm (Ø651 corp) - Cutie borne 280x320, 180 centre |
Lățime talpă | 628 mm (508 mm interior / 120 mm margine, găuri 4-Ø28 +0,52) |
Intrare cablu cutie borne | 2-M64 |

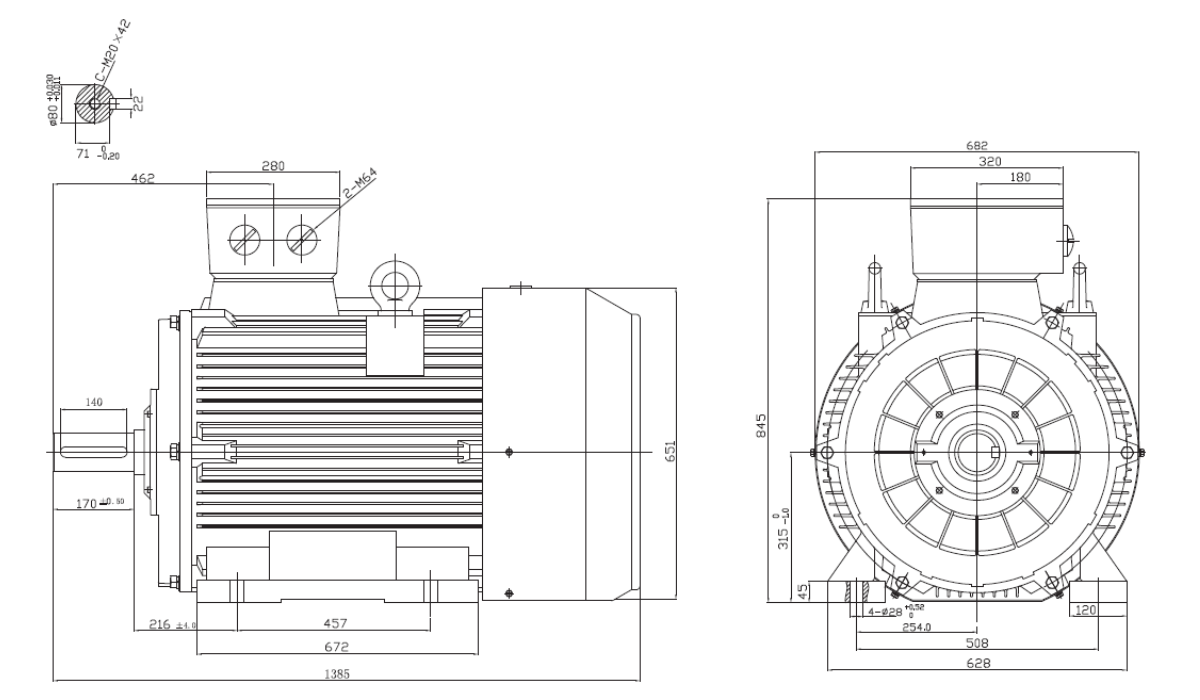

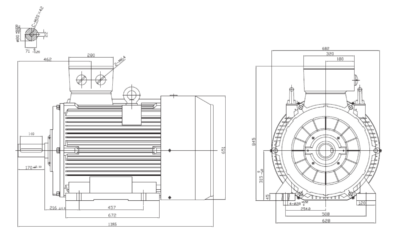

Dimensiuni motor trifazat 90kW 1000rpm 6 poli ax 80mm IEC315 cu talpă B3
Dimensiuni motor cu flanșă mare B5 IEC315 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø80-90 mm x 170 mm ±0.46 lungime totală (140 mm utilă / pană 22 mm / 71 mm -0.20 / C50x42 / 6 mm umăr) |
Lungime totală (L) | 1385 mm |
Distanță găuri flanșă | Ø660 mm / Ø550 mm / 8-Ø24 mm Ø58 - conform desen |
Tip prindere | B5 - cu flanșă mare |
Înălțime totală cu cutie borne | Ø682 mm corp / 872 mm înălțime totală cu cutie / 958 mm lățime totală cu inele / 320 mm lățime cutie borne / 180 mm offset / 462 mm de la flanșă la cutie |
Intrare cablu cutie borne | 2-M63x1.5 |

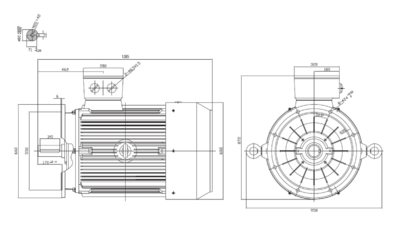

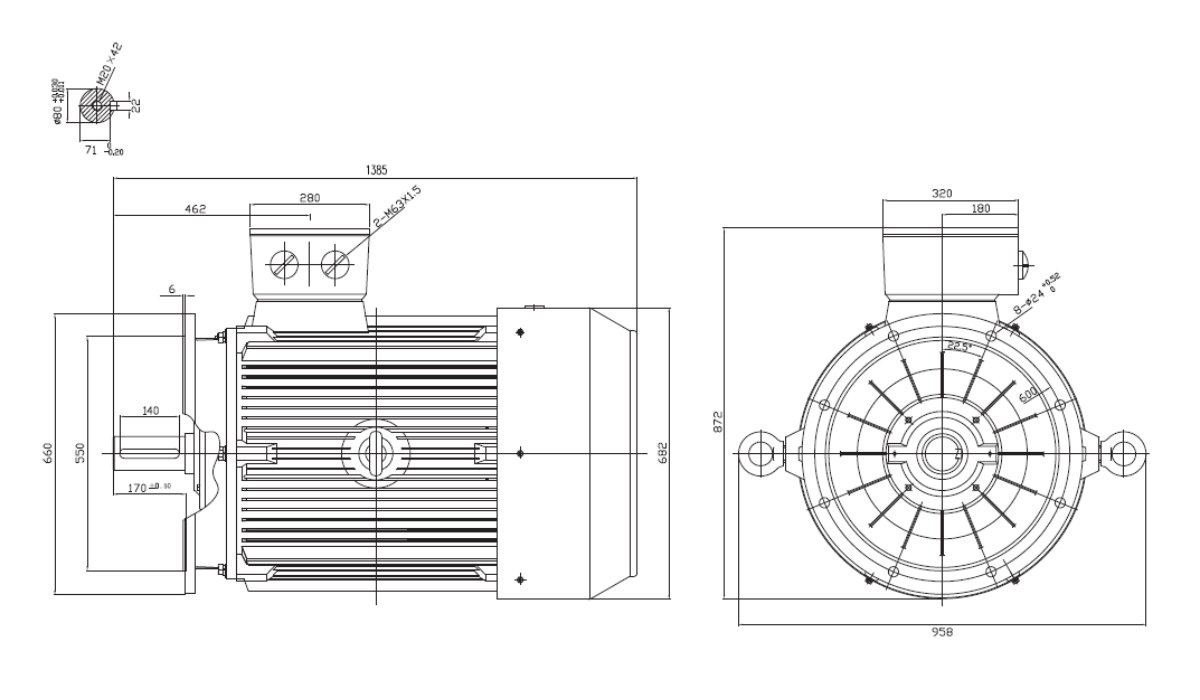

Dimensiuni motor trifazat 90kW 1000rpm 6 poli ax 80mm IEC315 cu flanșă mare B5
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B35 (tălpi + flanșă mare modulara).
Aplicații generale specifice puterii motorului (90 kW 1000 rpm):
- Linii tehnologice și conveioare de mare tonaj: ideal pentru benzi magistrale de transport minier sau agregate, alimentare continuă cu materiale vrac pesante și fluxuri de producție cu cerințe extrem de ridicate de cuplu.
- Stații de pompare de ultra-capacitate și vehiculare mase fluide: acționări pentru pompe de mari dimensiuni destinate apelor tehnologice, vehicularea nămolurilor dense, fluide chimice corozive sau circuite majore de răcire industrială.
- Malaxare, omogenizare și mixare de talie mare: agitarea suspensiilor foarte dense în bazine industriale de mare volum, omogenizare în industria chimică grea, rafinării și stații orășenești sau industriale de epurare.
- Centrale de ventilație și exhaustare de debit masiv: ventilatoare axiale și centrifuge de mari gabarite pentru aerisirea minelor, evacuarea gazelor fierbinți, filtrare industrială în combinate și desfumare în spații vaste.
- Reductoare industriale de forță și transmisii grele: cuplare la cutii de viteze mecanice și reductoare planetare pentru macarale grele, platforme industriale de ridicare, trolii și utilaje cu inerții mari la pornire.
- Tocare, măcinare și compactare industrială: mori de procesare, concasoare de capacitate medie-mare, granulatoare de mase plastice/lemn, prese de balotat de mare putere și utilaje de reciclat metale sau deșeuri industriale.
Motoarele standard de 90 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
