Specificatii motor trifazat 90kW 3000rpm Ax 65mm IEC280
Date electrice |
|
|---|---|
| Putere nominală motor | 90 kW (90000W) |
| Turație nominală motor | 2960 rpm 50Hz 3555 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 290,49 Nm (Mn) |
| Curent nominal motor | 153,39 A (VΔ/50Hz) 88,92 A (VY/50Hz) |
| Curent pornire motor | 9,5 xIn |
| Cuplu pornire motor | 2,5 xMn |
| Cuplu maxim motor | 2,6 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 94,1% – 100% sarcină (50Hz) / 94,5% – 100% (60Hz) 94,3% – 75% sarcină (50Hz) / 93,9% – 75% (60Hz) 93,2% – 50% sarcină (50Hz) / 93,7% – 50% (60Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină (50Hz) 0,9 – 100% sarcină (60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 280 B3 (Talpa) B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 638 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M50x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/DE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 78 dB(A) LwA 88 dB(A) |
| Moment de inerție | 0,90716 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6316-C3 |
| Rulment parte neantrenare NDE | 6316-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 3500 h / 3500 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

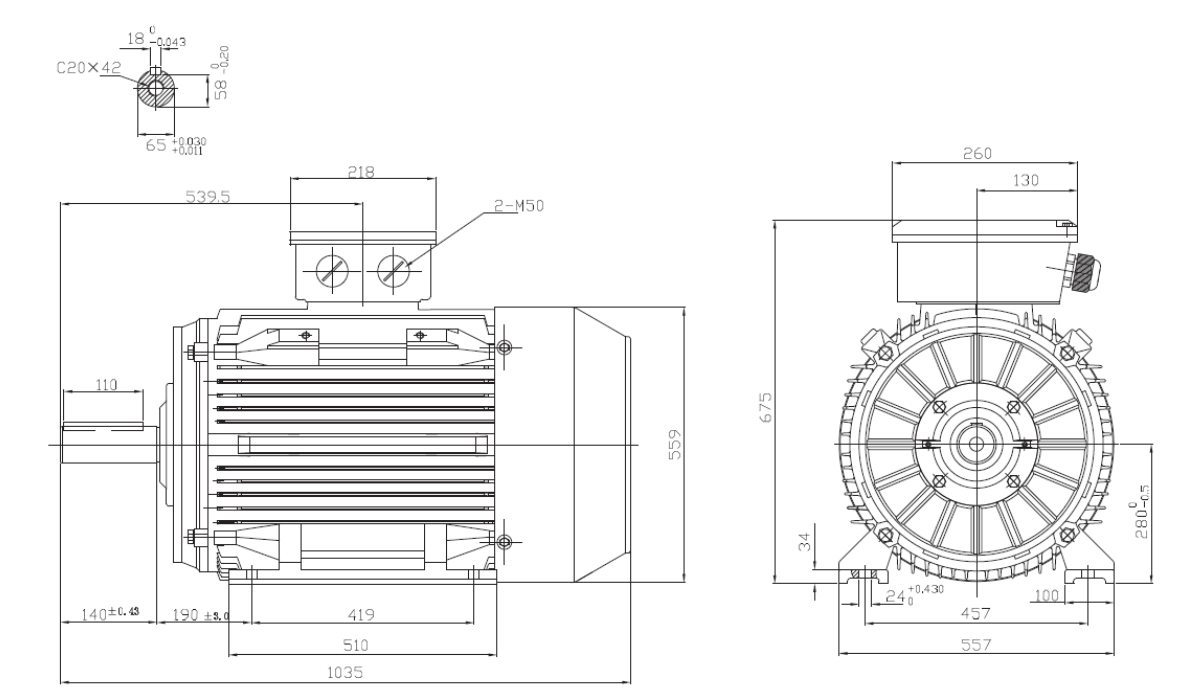

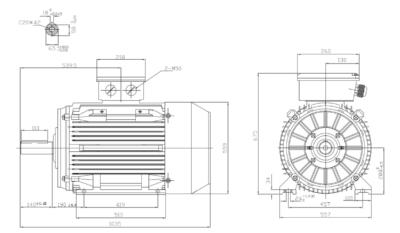

Dimensiuni motor cu talpă B3 |
|
| Dimensiune ax (diametru x lungime) | Ø65 +0,030/+0,011 x 140±0,43 mm Pană 18 0/-0,043 x 58 -0,20 / C20x42 |
| Lungime totală (L) | 1035 mm |
| Distanță găuri talpă (A x B) | A 457 mm, B 419 mm (510 mm total talpă) |
| Distanță umăr ax – gaură talpă (C) | 190±8,0 mm |
| Înălțime ax (H) | 280 -0,5/0 mm |
| Înălțime totală cu cutie borne | 675 mm (559 mm corp) |
| Lățime talpă | 557 mm (24 +0,430/0 găuri) |
| Intrare cablu cutie borne | 2-M50 |

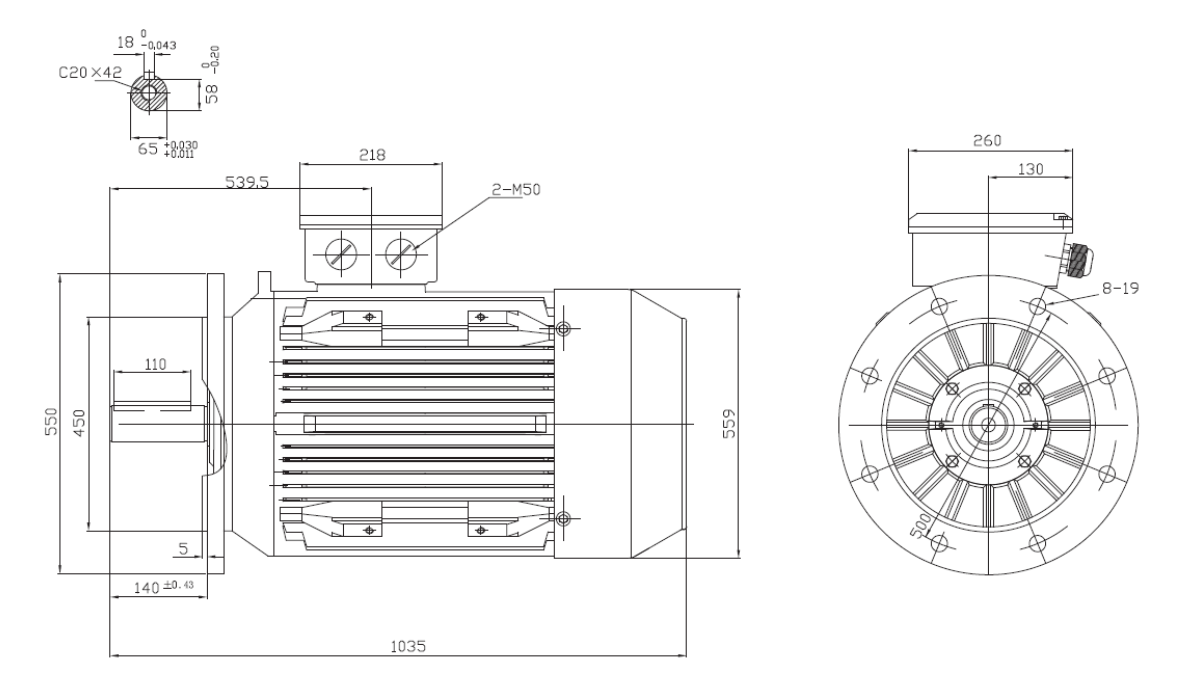

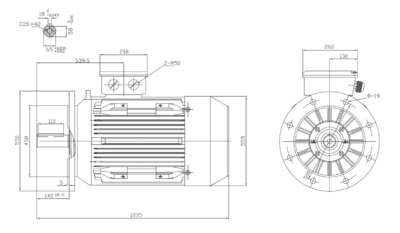

Dimensiuni motor cu flanșă mare B5 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø65 +0.030/+0.011 x 140 ±0.43 mm (pană 18 0/-0.043 mm / 58 -0.20 mm / C20x42) |
| Lungime totală (L) | 1035 mm |
| Distanță găuri flanșă | Ø550 mm exterior / centrare Ø450 mm / 8 x Ø19 pe Ø500 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø559 mm corp / cutie 260 mm / 130 mm axă / 539.5 mm poziție / 218 mm lungime cutie |
| Intrare cablu cutie borne | 2-M50 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale pentru procese continue | Compresoare centrifugale și cu șurub utilizate în instalații industriale de mare capacitate, unde alimentarea constantă cu aer comprimat este esențială. |
| Pompe de proces pentru infrastructură critică | Pompe centrifuge utilizate în centrale electrice, rețele industriale de apă, sisteme de răcire și procese tehnologice complexe. |
| Ventilatoare industriale pentru fluxuri mari de aer | Ventilatoare centrifugale și axiale utilizate în metalurgie, ciment, industrie chimică și instalații de exhaustare. |
| Transport pneumatic în industrie grea | Sisteme pentru transportul pulberilor, cimentului, cenușii și materiilor prime utilizate în procese industriale continue. |
| Industria energetică și centrale electrice | Echipamente auxiliare pentru răcire, ventilație și procese tehnologice asociate producției de energie. |
| Industria cimentului și mineralelor | Acționarea ventilatoarelor de proces, separatoarelor și instalațiilor auxiliare utilizate în fluxuri de producție intensive. |
| Instalații pentru tratarea apei la scară mare | Pompe industriale pentru transportul și procesarea unor volume ridicate de apă în aplicații municipale și industriale. |
| Industria petrochimică și chimică | Pompe și ventilatoare utilizate în procese tehnologice care necesită funcționare permanentă și fiabilitate ridicată. |
| Exploatări miniere și cariere industriale | Ventilație industrială, transport materiale și instalații auxiliare utilizate în procesele de extracție și procesare. |
| Motoreductoare pentru instalații de mare putere | Integrare cu reductoare industriale pentru transportoare, elevatoare și mecanisme cu sarcini mecanice importante. |
Motorul electric trifazat 90 kW 3000 rpm IEC 280 este destinat aplicațiilor industriale unde puterea ridicată trebuie combinată cu o viteză mare de rotație și cu o capacitate excelentă de funcționare continuă. Comparativ cu varianta de 75 kW construită pe același gabarit, acest model oferă o rezervă suplimentară de performanță pentru instalații care operează permanent și necesită debite, presiuni sau capacități de procesare mai mari. Gabaritul IEC 280 și arborele de 65 mm asigură o structură mecanică robustă, capabilă să transmită eficient energia către compresoare industriale, pompe de proces, ventilatoare de mare debit și sisteme de transport pneumatic. Turația de 3000 rpm îl recomandă pentru aplicații unde productivitatea este influențată direct de viteza de rotație a echipamentului. Datorită nivelului său de putere și robusteții constructive, acest motor este frecvent utilizat în industria energetică, petrochimică, minieră și în instalații industriale care funcționează permanent în regim greu.
Alte Turații Disponibile (90kW)
- Motoare electrice trifazate 1400 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
