Motor vibrator curent continuu 200DC24V aLL industriaL
Cod: 200DC24Un motor vibrator curent continuu 200DC24V aLL industriaL este soluția eficientă pentru utilajele care dispun de instalație de 24V DC și necesită forță mare cu frecvență controlată. Cu o forță centrifugă de 2 kN (aproximativ 200 kgf) și o turație de 3000 rpm, livrează vibrație puternică și susținută direct de la baterii de 24V, fără invertor.
Modelul de motor vibrator curent continuu 200DC24V aLL industriaL consumă doar 0,16 kW (6,67 A) – de 2 ori mai puțin curent decât varianta de 12V – ceea ce înseamnă cabluri mai subțiri și autonomie mai mare. Construit în gabarit 23, cu protecție IP66 și serviciu continuu S1.
Performanțe Tehnice și Specificații – Motor vibrator curent continuu 200DC24V aLL industriaL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator curent continuu 200DC24V (2 poli, 3000 RPM la 24V DC) |
| Cod produs | 200DC24 |
| Marca | aLL industriaL |
| Forță centrifugă | 2 kN (~200 kgf) |
| Moment de lucru | 2,04 kg.cm |
| Dezechilibru | 1,02 kg.cm |
| Greutate proprie unitară | 6,5 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP66 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6303 2Z C3 |
| Durată de viață rulment | 100% – 4800 h 80% – 9200 h 50% – 31500 h |
| Protecție și Certificări | IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | 24V DC – Curent Continuu |
| Putere absorbită | 0,16 kW |
| Curent nominal maxim | 6,67 A |
| Viteză nominală | 3000 RPM |
| Alimentare | Baterie / Sursă stabilizată 24V DC |
| Tip cablu / Presetupă | Cablu 2G X 1,5 / Presetupă M20x1.5 |

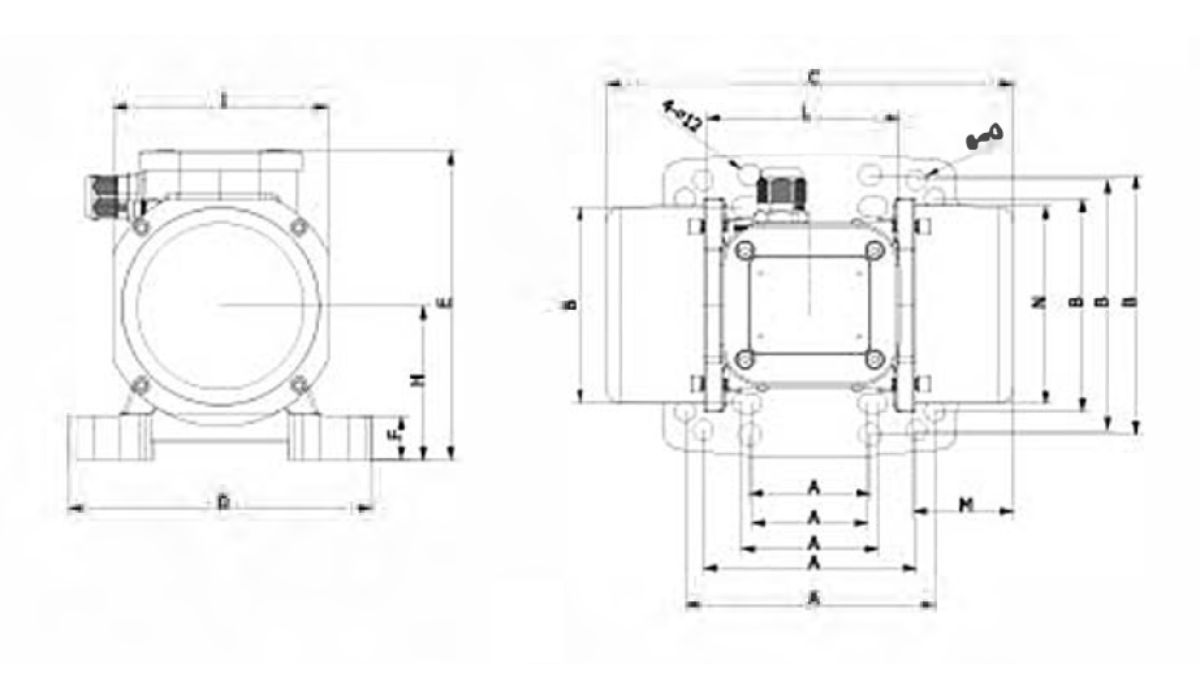

Dimensiuni gabarit și montaj ( Gabarit 23 ) |
|
| A – Interaxă găuri lungime | 62-74 mm |
| B – Interaxă găuri lățime | 106 mm |
| C – Lungime totală motor | 225 mm |
| D – Lățime talpă | 163 mm |
| ØG – Diametru corp motor | 167 mm |
| E – Înălțime prindere | 23 mm |
| F – Grosime talpă | 11,5 mm |
| G – Diametru găuri fixare | Ø 13 mm – 4 găuri |
| H – Înălțime ax | 80 mm |
| I – Lățime corp interior | 116 mm |
| L – Lățime cutie borne | 112 mm |
| M – Lungime capac mase | 56,5 mm |
| N – Diametru capace | 108 mm |
| Presetupă alimentare | M20x1.5 |
Date montaj și fixare |
|
| Cuplu de strângere | 80 Nm (M12) |
| Șurub fixare | M12 clasa 8.8 |
| Șaibă | 13 X 24 – Grower + Plată |
Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Curent Continuu 200DC24V aLL industriaL; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Motor vibrator curent continuu 200DC24V aLL industriaL – Avantaje
- Curent Înjumătățit față de 12V: La aceeași forță de 2 kN, consumă doar 6,67 A la 24V vs 13,3 A la 12V – cablare mai simplă, pierderi mai mici, autonomie dublă.
- Forță de 200 kgf la 3000 RPM: Frecvența de 3000 RPM asigură o vibrație mai controlată și mai puțin agresivă decât 3600 RPM, ideală pentru golirea buncărelor fără tasarea excesivă a materialului.
- Standard 24V pe Utilaje: Se alimentează direct din instalația electrică a camioanelor, utilajelor de construcții și agricole pe 24V, fără invertor sau tablou suplimentar.
- Robustețe Size23: Greutate de 6,5 kg, talpă 163×106 mm, rulmenți SKF/FAG și IP66 pentru praf și apă.
Motor vibrant curent continuu 200DC24V aLL industriaL – Aplicații Specifice
Acest model motor vibrator curent continuu 200DC24V aLL industriaL este deosebit de eficient în:
- Golirea buncărelor și benelor pe camioane, sărărițe, împrăștietoare și remorci cu instalație 24V.
- Jgheaburi vibrante pentru materiale dense: nisip umed, pietriș mărunt, îngrășăminte, cereale, pe linii mobile.
- Mese vibrante mobile pentru prefabricate mici și pavaje pe șantiere alimentate de la generator / baterii 24V.
- Sisteme anti-pod pe silozuri mici, dozatoare și pâlnii tampon unde este nevoie de 200 kgf la 3000 RPM.
Alegere Corectă Motor vibrator curent continuu 200DC24V aLL industriaL
Alegeți modelul de motor vibrator curent continuu 200DC24V aLL industriaL atunci când instalația este pe 24V și aveți nevoie de forța seriei 200 cu o frecvență mai joasă decât standardul de 3600 RPM.
Contactați echipa pentru confirmarea execuției de 3000 RPM și pentru calculul secțiunii de cablu și a siguranței fuzibile la 24V.
