Reductoare cilindro conice TC-TA-TF
Verifica modelele de

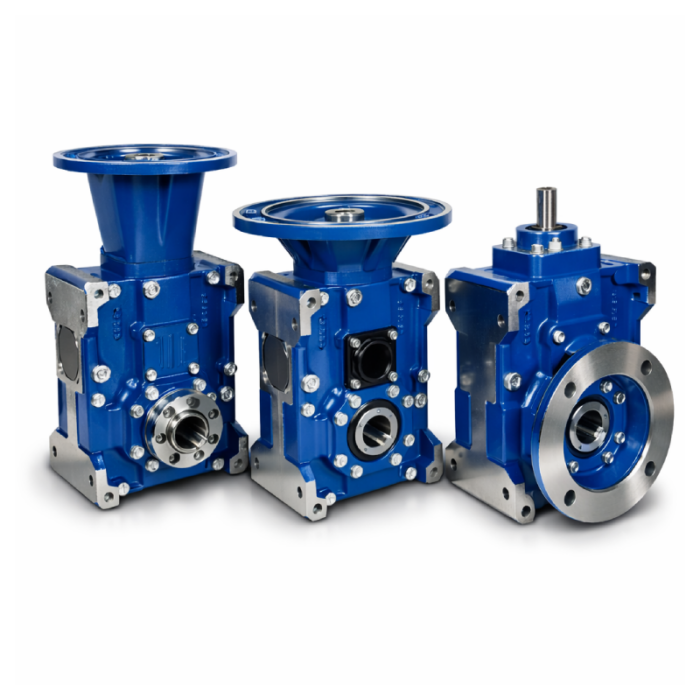

Reductor cilindro conic tip TA-TF-TC.
- Reductor cilindro conic tip TA cu ax la intrare;
- Reductor cilindro conic tip TF cu flansa lunga la intrare;
- Reductor cilindro conic tip TC cu flansa acurta la intrare;
Caracteristici Reductoare cilindro conice TC-TA-TF
- Putere motor de la 0,09kw pana la 137,1 kW;
- Forta T2M de la 110Nm pana la 11850 Nm;
- Raport de reducere de la i=8 pana la i=630;
Comanda reductor cilindro conic la preturi avantajoase!
La cerere, putem furniza și alte tipuri de reductoare cilindro-conice TC-TA-TF, în funcție de nevoile dumneavoastră. In functie de puterea motorului,aplicatia la care este folosit reductorul,dimensiunile reductorului se poate face oferta.
Acestea reductoare cilindro conice TA-TF-TC, cu brevet specific, au o combinație de angrenaje planetare și elicoidale care exploatează punctele forte ale celor două tehnologii: dimensiuni compacte, fiabilitate ridicată și ușurință în întreținere. Seria reductoare de conice combină o etapă elicoidală lentă cu una sau mai multe trepte planetare.
Proiectarea acestor reductoare cilindro conice compacte se bazează pe analize precise efectuate utilizate tehnici inalte pentru a oferi performanță, durabilitate și silențiere.
Acest reductor mai ușor și compact depășeste soluțiile tradiționale, asigurând timpi de producție mai scurți și costuri de producție mai mici.
Reductoare cilindro conice Seria T
Construit în 9 dimensiuni cu 2 trepte de reducere și în 8 dimensiuni cu 3 trepte de reducere. Sunt disponibile trei tipuri de intrare: arborele de intrare proiectat, cuplajul motor pre-proiectat (clopot și articulație) și cuplarea motorului COMPACT pre-proiectat. (Dimensiunile 56 și 63 excluse).
Cele trei tipuri de intrare pot fi montate fie pe verticală și / sau pe orizontală.
Carcasă angrenaj din aliaj de aluminiu GALSi9Cu1 UNI7369 / 3 (56-63), din fontă tehnică, EN GJL 200 UNI EN 1561 (71-180) sau fontă din grafit sferoidal EN GJS 400-15 U UNI EN 156180 (71-180) , este nervurat intern și extern pentru a garanta rigiditatea.
Reductorul cilindro conic este prelucrat pe toate suprafețele pentru o poziționare ușoară. Camera unică de lubrifiere garantează o disipare a căldurii asigurătă și o bună funcționare a tuturor componentelor interne.
Angrenajele din reductoare cilindro conice TC-TA-TF sunt construite din oțel compus întărit și au fost supuse unor tratamente de întărire a carcasei și de călire.
În special, prima etapă de reducere constă din două roți dințate conice spirale GLEASON cu profil de precizie la sol, din oțel întărit cu carcasă 16CrNi4 sau 18NiCrMo5 UNI7846 și călit.
Utilizarea rulmenților cu rol conici de înaltă calitate pe toți arborii (cu excepția manșonului de intrare pe cuplajul motor pre-proiectat compact, care este susținut de rulmenți cu bile unghiulare) asigură o durată lungă de viață și permite sarcini radiale și axiale externe foarte mari.
Arborele standard de ieșire din oțel (discul de contractare este disponibil la cerere), opțiunea de montare a unei flanșe de ieșire pe una sau ambele părți și posibilitatea montării unui dispozitiv de oprire fac ca aceste reductoare să fie extrem de versatile ușor și de instalat.
Configurați Reductoare cilindro conice ATEX 2
aLL industriaL propune 7 familii de reductor cilindro conice, categoria 2 pentru a se potrivi pieței ATEX pentru a identifica este necesar să se pună un A înainte de descrierea standardului menționat în catalogul general pentru îndeplinirea cerințelor Directivei 94/9 / CE și specificațiile unei atmosfere potențiale exploziv.
Toate datele tehnice sunt raportate în catalogul ATEX Cat. 2, dimpotrivă, desenele și tabelele dimensionale se găsesc în catalogul general.
Reductor Tramec din seria AT, AZ, AP, AM, AR, AX, AK, AH sunt proiectate și fabricate în conformitate cu cerințele esențiale de sănătate și siguranță anexa II la Directiva ATEX 94/9 / CE și sunt clasificate ca piese operative aparținând la grupa 2, categoria 2G și 2D (G pentru gaz și D pentru praf) T4 este clasa de temperatură pentru gaz și 130 ° pentru praf Zona 1 - 2 - 21 - 22 ATEX 2 = II 2G D ck T4 130° IP 66.
Toate reductoarele cilindro conice de viteze din această categorie sunt destinate utilizării la o temperatură ambiantă cuprinsă între minim - 20 ° și maxim + 40 ° C și numai la viteza de intrare de 1400 RPM Reductor cilindric conic ATEX 3.
ALL industrial Fv propune 7 familii de reductoare cilindro conice categoria 3 a se potrivi pieței ATEX pentru a identifica este necesar să se pună înainte pentru o descriere standard menționată în catalogul general de reductoare de viteză cu Tramec pentru a îndeplini cerințele directivei. 94/9 / CE și specificațiile unei atmosfere potențial explozive.
Toate reductoarele cilindro conice din seria BT, BZ, BP, BM, BR, BX, BK, BH sunt proiectate și fabricate în conformitate cu cerințele esențiale de sănătate și siguranță anexa II la Directiva ATEX 94/9 / CE și sunt clasificate ca piese operative aparținând lagrupa 2, categoria 3G și 3D (G pentru gaz și D pentru praf) T4 este clasa de temperatură pentru gaz și 130 ° pentru praf Zona 2 - 22 ATEX 3 = II 3 GD ck T4 130° IP 66.
Toate reductoarele cilindro conice din această categorie sunt destinate utilizării vitezei de intrare de 1400 RPM sau la o viteză de intrare mai mică de minIM 500 RPM și la o temperatură ambientală cuprinsă între -20°C și +40°C.
